特許ウォッチ

公開番号2025064489
公報種別公開特許公報(A)
公開日2025-04-17
出願番号2023174308
出願日2023-10-06
発明の名称流体監視装置及びそれを用いた水中ポンプ
出願人株式会社鶴見製作所
代理人個人,個人,個人
主分類F04B 49/025 20060101AFI20250410BHJP(液体用容積形機械;液体または圧縮性流体用ポンプ)
要約【課題】水中ポンプ内部における流体を監視することにより、オイル室や流体貯留部に関する詳細な情報を提供可能な流体監視装置及びそれを用いた水中ポンプを提供することである。

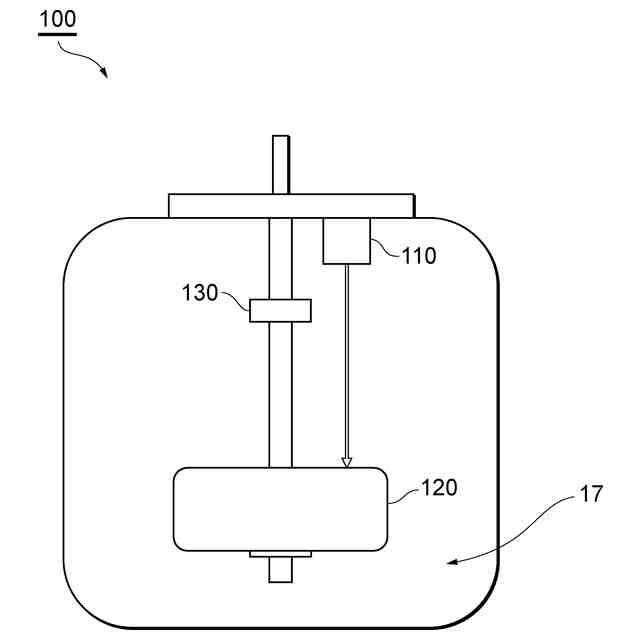

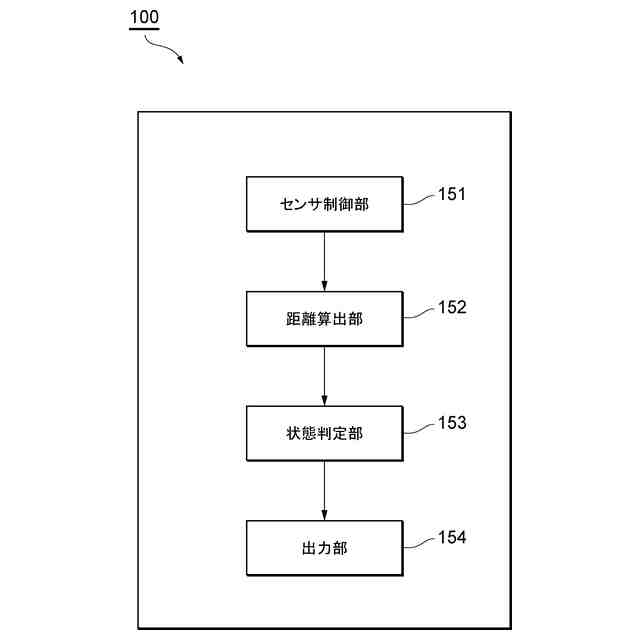

【解決手段】流体監視装置100は、流体貯留室17に浸入した流体の量に応じて移動するように当該流体貯留室17に配置されるフロート120と、フロート120の位置を検出するセンサ110と、センサ110によって検出されたフロート120の位置に応じて、流体貯留室17の状態を判定する状態判定部153と、状態判定部153による判定結果に基づく情報を出力する出力部154と、を備える。
【選択図】図3
特許請求の範囲【請求項１】
モータ室とオイル室との間に流体貯留室を有する水中ポンプにおける流体を監視する流体監視装置であって、
前記流体貯留室に浸入した流体の量に応じて移動するように当該流体貯留室に配置されるフロートと、
前記フロートの位置を検出するセンサと、
前記センサによって検出された前記フロートの位置に応じて、前記流体貯留室の状態を判定する状態判定部と、
前記状態判定部による判定結果に基づく情報を出力する出力部と、を備える、
流体監視装置。
続きを表示（約 1,200 文字）【請求項２】
前記センサは、当該センサから鉛直方向に前記フロートの上面までの距離を計測するための、前記流体貯留室のうち上部に配置される測距センサであり、
前記状態判定部は、前記計測された距離に基づいて前記流体貯留室の状態を判定する、
請求項１に記載の流体監視装置。
【請求項３】
前記状態判定部は、前記計測された距離が所定の閾値以下である場合、前記流体貯留室に所定量以上の流体が浸入したと判定する、
請求項２に記載の流体監視装置。
【請求項４】
前記出力部は、前記状態判定部によって前記流体貯留室に所定量以上の流体が浸入したと判定された場合、前記水中ポンプに異常が発生している、又は前記水中ポンプに異常が発生する兆候があることを示す情報を出力する、
請求項３に記載の流体監視装置。
【請求項５】
前記流体貯留室を撮影可能なように当該流体貯留室に配置されるカメラを、さらに備え、
前記状態判定部によって前記流体貯留室に所定量以上の流体が浸入したと判定された場合、前記カメラによって前記流体貯留室が撮影され、
前記出力部は、前記情報を出力するとともに、前記カメラによる撮影画像を出力する、
請求項４に記載の流体監視装置。
【請求項６】

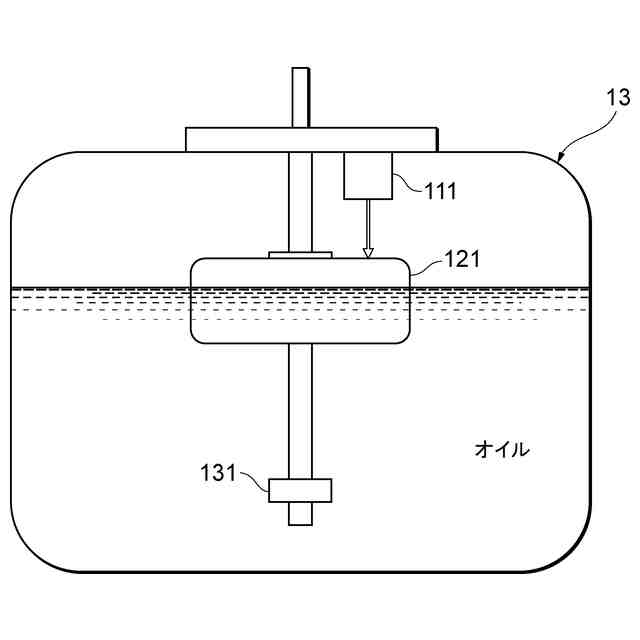

前記オイル室に貯留されている流体の量に応じて移動するように当該オイル室に配置される第２フロートと、
前記第２フロートの位置を検出する第２センサと、
前記第２センサによって検出された前記第２フロートの位置に応じて、前記オイル室の状態を判定する第２状態判定部と、
前記第２状態判定部による判定結果に基づく情報を出力する第２出力部と、をさらに備える、
請求項１に記載の流体監視装置。
【請求項７】

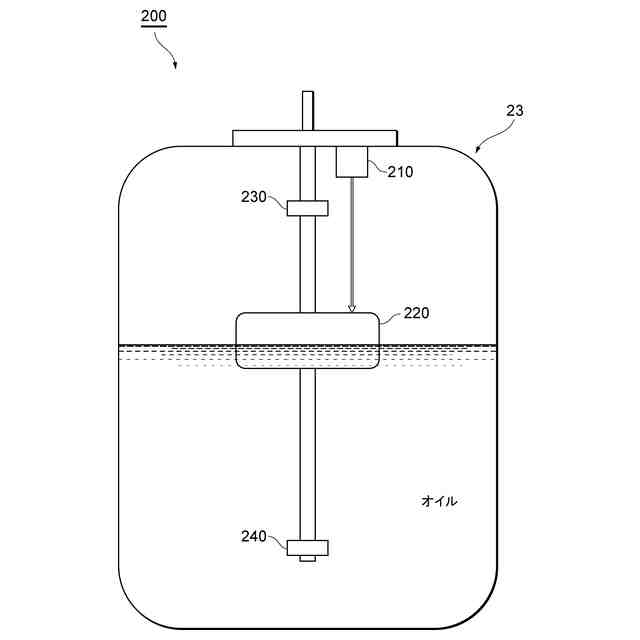

水中ポンプにおけるオイル室の流体を監視する流体監視装置であって、
前記オイル室に貯留されている流体の量に応じて移動するように当該オイル室に配置されるフロートと、
前記フロートの位置を検出するセンサと、
前記センサによって検出された前記フロートの位置に応じて、当該フロートの位置が所定位置よりも上昇した場合は浸水があると判定し、当該フロートの位置が前記所定位置よりも下降した場合はオイル漏れがあると判定する状態判定部と、
前記状態判定部による判定結果に基づく情報を出力する出力部と、を備える、
流体監視装置。
【請求項８】

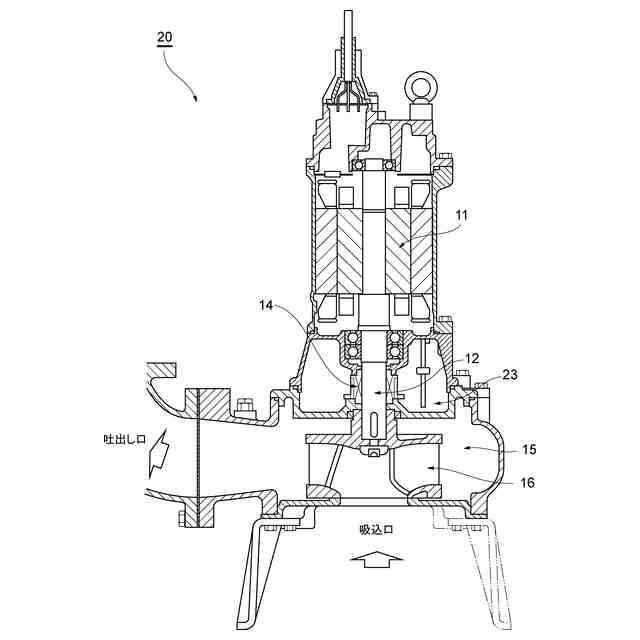

請求項１～７のいずれか一項に記載の流体監視装置と、
モータと、
前記モータを駆動させることにより回転する回転軸と、

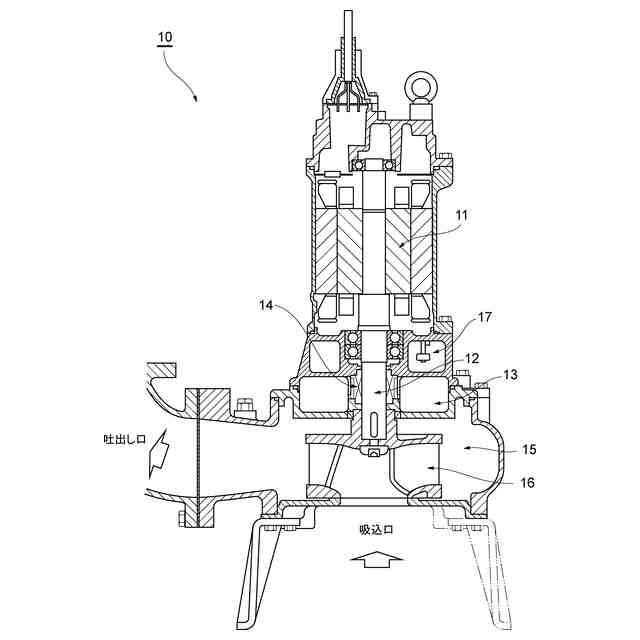

前記回転軸の回転に伴ってポンプ室において回転することにより、吸込口から液体を引き込み、吐出し口に向けた流れを発生させる羽根車と、を備える、
水中ポンプ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、流体監視装置及びそれを用いた水中ポンプに関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
従来、汚水用や排水用など様々な用途で用いられる水中ポンプがある。水中ポンプは、モータによって主軸を回転させることによって水を吸い上げて排水などを行うが、モータ内への水の浸入を防ぐために主軸にはメカニカルシール（軸封装置）が取り付けられている。さらに、当該主軸の近傍には、オイルが封入されたオイル室が備えられ、当該オイルは、メカニカルシールに供給されて、その摺動面を潤滑にし、水中ポンプの品質や信頼性に貢献している。
【０００３】
一般的には、上述したメカニカルシールなどにより、モータ内への水の浸入及びオイル漏れなどを防止しているが、このモータ内への水の浸入及びオイル漏れなどが発生すれば、水中ポンプの不具合に繋がるため、さらに様々な施策が望まれている。
【０００４】
例えば、特許文献１では、水中電動ポンプは、モータ室とオイル室との間に流体貯留部を備え、オイル室には、浸入した水を検知する浸水検知部を配置し、流体貯留部には、浸入した流体を検知する流体検知部を配置することが開示されている。これにより、特許文献１に開示されている水中電動ポンプでは、メンテナンスを実施する望ましいタイミングを知ることができる。
【先行技術文献】
【特許文献】
【０００５】
特開２０１８－９４５５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
特許文献１に開示されている水中電動ポンプでは、フロートスイッチが作用するタイミングによって、水中電動ポンプのメンテナンスを実施することが望ましいタイミングを知らせている。ユーザに対して、さらに、オイル室や流体貯留部に関する詳細な情報を提供できれば、例えば、水中電動ポンプのメンテナンスを実施するタイミングを事前に予測できるようになる。
【０００７】
そこで、本発明は、水中ポンプ内部における流体を監視することにより、オイル室や流体貯留部に関する詳細な情報を提供可能な流体監視装置及びそれを用いた水中ポンプを提供することを目的とする。
【課題を解決するための手段】
【０００８】
本発明の一態様に係るオイル室監視装置は、モータ室とオイル室との間に流体貯留室を有する水中ポンプにおける流体を監視する流体監視装置であって、流体貯留室に浸入した流体の量に応じて移動するように当該流体貯留室に配置されるフロートと、フロートの位置を検出するセンサと、センサによって検出されたフロートの位置に応じて、流体貯留室の状態を判定する状態判定部と、状態判定部による判定結果に基づく情報を出力する出力部と、を備える。
【０００９】
上記態様において、センサは、当該センサから鉛直方向にフロートの上面までの距離を計測するための、流体貯留室のうち上部に配置される測距センサであり、状態判定部は、計測された距離に基づいて流体貯留室の状態を判定してもよい。
【００１０】
上記態様において、状態判定部は、計測された距離が所定の閾値以下である場合、流体貯留室に所定量以上の流体が浸入したと判定してもよい。
（【００１１】以降は省略されています）
