公開番号2025063449
公報種別公開特許公報(A)
公開日2025-04-16
出願番号2023172654
出願日2023-10-04
発明の名称半導体装置、半導体モジュール、LED駆動装置、DC/DCコンバータ、車両
出願人ローム株式会社
代理人弁理士法人佐野特許事務所
主分類G06F 13/14 20060101AFI20250409BHJP(計算;計数)
要約【課題】半導体装置の利便性を高める。
【解決手段】電子機器を駆動するドライバ回路(2、2C)を制御する半導体装置(1、1A、1B)であって、デバイスアドレス設定信号(Sa、Sb、Sc)と制御信号(Sin)とに応じてドライバ回路(2、2C)を制御可能な構成を有する処理回路(3)と、処理回路(3)に対して独立して設けられ、ドライバ回路(2、2C)を予め設定された条件で制御可能な構成を有する自律処理回路(4)と、を有し、デバイスアドレス設定信号(Sa、Sb、Sc)が予め決められた条件に収まるとき、処理回路(3)が有効とされるとともに自律処理回路(4)が無効とされ、デバイスアドレス設定信号(Sa、Sb、Sc)が予め決められた条件から外れるとき、自律処理回路(4)が有効とされるとともに処理回路(2)が無効とされる。
【選択図】図1
特許請求の範囲【請求項１】
電子機器を駆動するドライバ回路を制御する半導体装置であって、
外部からのデバイスアドレス設定信号と外部からの制御信号とに応じて前記ドライバ回路を制御可能な構成を有する処理回路と、
前記処理回路に対して独立して設けられ、前記ドライバ回路を予め設定された条件で制御可能な構成を有する自律処理回路と、を有し、
前記デバイスアドレス設定信号が予め決められた条件に収まるとき、前記処理回路が有効とされるとともに前記自律処理回路が無効とされ、前記デバイスアドレス設定信号が予め決められた条件から外れるとき、前記自律処理回路が有効とされるとともに前記処理回路が無効とされるように構成された半導体装置。
続きを表示（約 820 文字）【請求項２】
前記処理回路は、前記デバイスアドレス設定信号が第１閾値以上のときに有効とされる構成を有する請求項１に記載の半導体装置。
【請求項３】
前記処理回路は、前記デバイスアドレス設定信号が第２閾値未満のときに有効とされる構成を有する請求項１に記載の半導体装置。
【請求項４】
前記自律処理回路は、予め決められた設定で前記電子機器を駆動させるように前記ドライバ回路を制御する構成を有する請求項１に記載の半導体装置。
【請求項５】
前記自律処理回路はメモリーが接続可能な構成であり、前記自律処理回路は前記メモリーにて設定された設定条件で前記ドライバ回路を制御する構成を有する請求項１に記載の半導体装置。
【請求項６】
前記自律処理回路は、前記ドライバ回路を停止するよう制御する構成を有する請求項１に記載の半導体装置。
【請求項７】
抵抗及びコンデンサの少なくとも一方を含む設定回路をさらに有し、
前記自律処理回路は、前記設定回路からの入力に基づいて前記ドライバ回路を制御する構成を有する請求項１に記載の半導体装置。
【請求項８】
前記デバイスアドレス設定信号は、基準となる電圧を分圧抵抗で分圧した電圧信号である構成を有する請求項１に記載の半導体装置。
【請求項９】
前記デバイスアドレス設定信号は、定電流回路を流れる電流と、抵抗とによって与えられる電圧信号である構成を有する請求項１に記載の半導体装置。
【請求項１０】
複数個の請求項１から請求項９のいずれかに記載の前記半導体装置と、
請求項１から請求項９のいずれかに記載の前記ドライバ回路と、
各前記半導体装置に前記制御信号を送信する制御装置と、を有する構成を有する半導体モジュール。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、半導体装置に関するものであり、半導体装置を用いた半導体モジュール、ＬＥＤ駆動装置、ＤＣ／ＤＣコンバータ及び車両に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
複数の半導体装置を有する電子機器において、半導体装置を識別するためのデバイスアドレスが割り振られる。そして、半導体装置に指示を送るとき、デバイスアドレスとデバイスアドレスに関連付けられた動作を送信する。これにより、指定した半導体装置に対して、指示を送ることができる（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１４―１５３８２２号公報
【０００４】
［概要］
デバイスアドレスを正確に取得できない場合でも、電子機器の機能を担保することが要求されている。
【０００５】
本開示の一態様による半導体装置は、電子機器を駆動するドライバ回路を制御する。半導体装置は、外部からのデバイスアドレス設定信号と外部からの制御信号とに応じて前記ドライバ回路を制御可能な構成を有する処理回路と、前記処理回路に対して独立して設けられ、前記ドライバ回路を予め設定された条件で制御可能な構成を有する自律処理回路と、を有する。前記デバイスアドレス設定信号が予め決められた条件に収まるとき、前記処理回路が有効とされるとともに前記自律処理回路が無効とされ、前記デバイスアドレス設定信号が予め決められた条件から外れるとき、前記自律処理回路が有効とされるとともに前記処理回路が無効とされるように構成される。
【図面の簡単な説明】
【０００６】

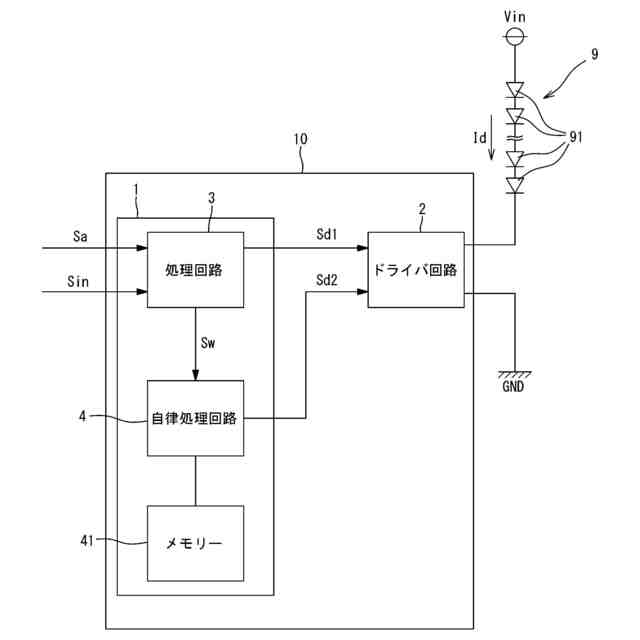

図１は、半導体装置のブロック図である。
図２は、設定回路を備える半導体装置のブロック図である。

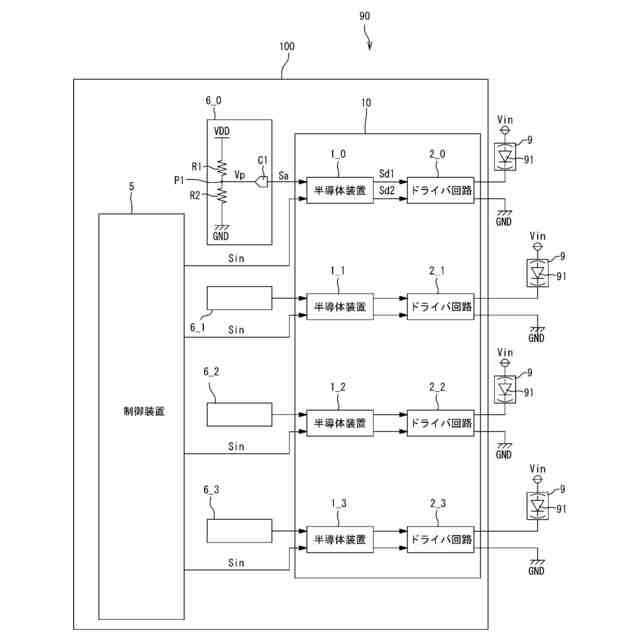

図３は、半導体モジュールのブロック図である。
図４は、アドレステーブルの概略図である。

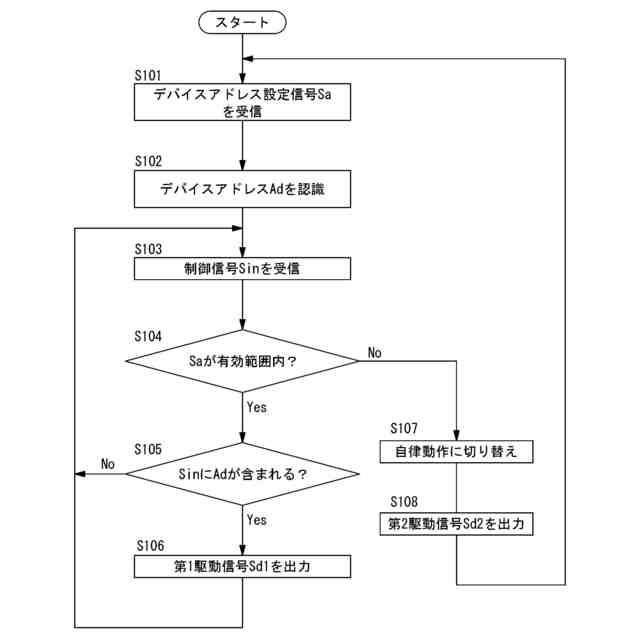

図５は、半導体装置の動作を示すフローチャートである。

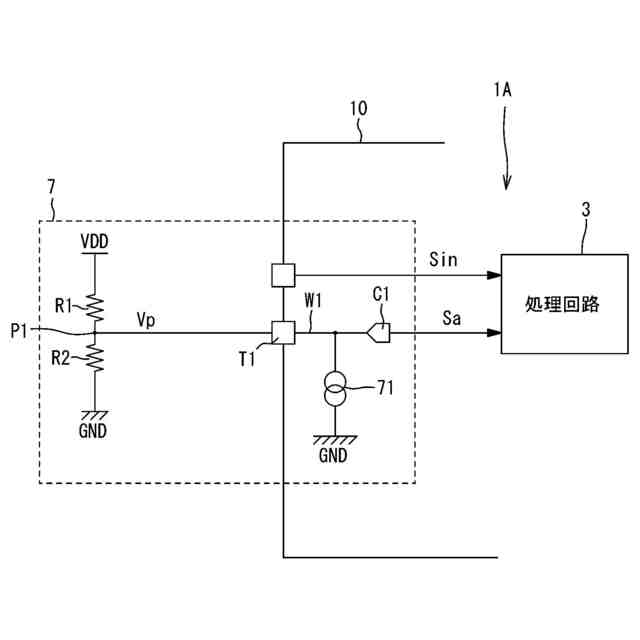

図６は、第１変形例のアドレス信号出力回路の概略回路図である。

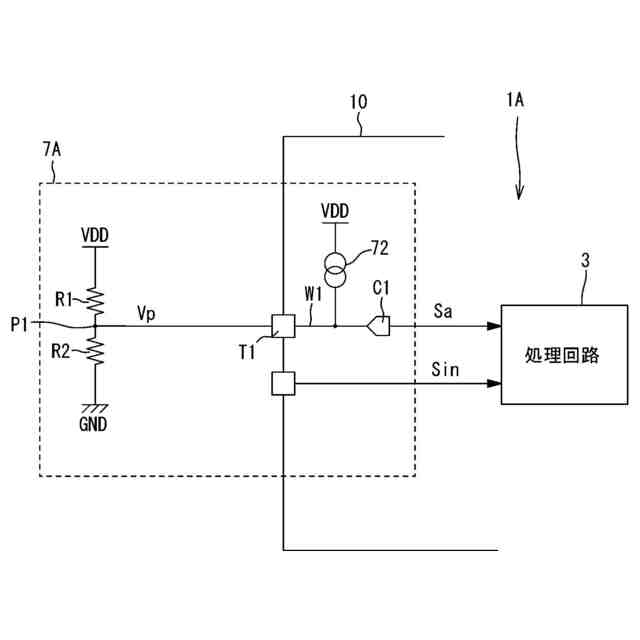

図７は、第１変形例の他の例のアドレス信号出力回路の概略回路図である。

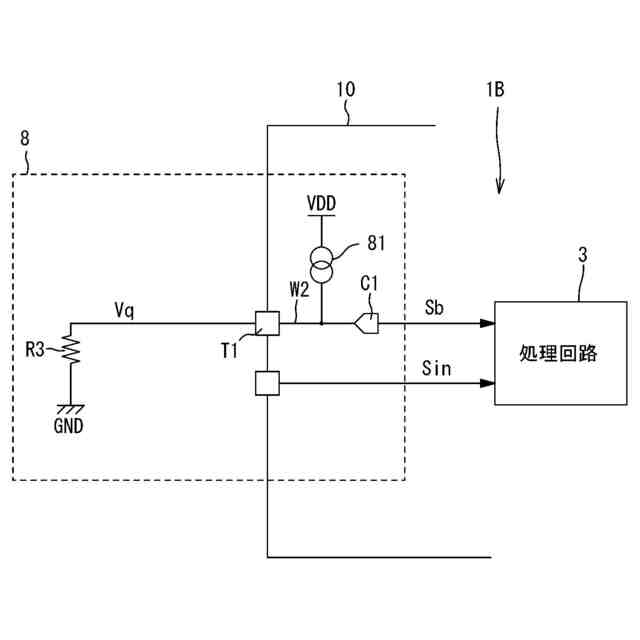

図８は、第２変形例のアドレス信号出力回路を示す概略回路図である。

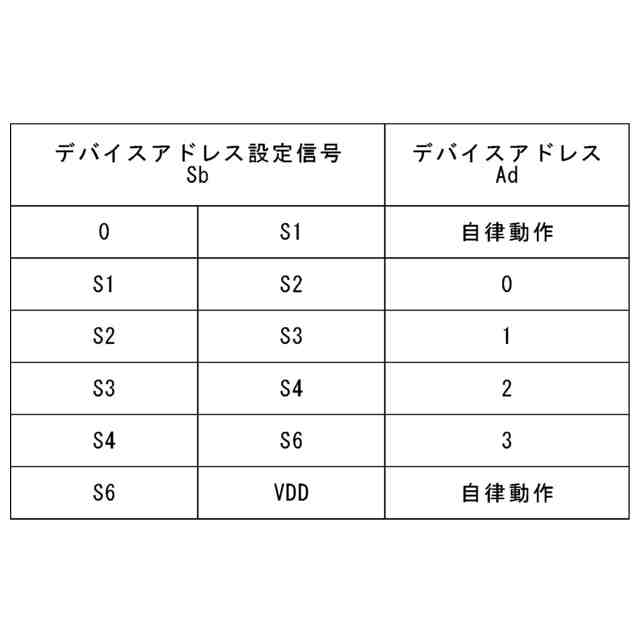

図９は、図８に示すアドレス信号出力回路を用いるときのアドレステーブルの概略図である。
図１０は、第２変形例の他の例のアドレス信号出力回路の概略回路図である。
図１１は、図１０に示すアドレス信号出力回路を用いるときのアドレステーブルの概略図である。
図１２は、ＤＣ／ＤＣコンバータの概略回路図である。
図１３は、車両の外観を示す図である。
【０００７】
［詳細な説明］
以下に本発明の実施形態を図面を参照して説明する。なお、本明細書において、部材同士が接続されると記載されている場合、機械的に接続される場合を含むとともに、電気的に接続される、換言すると、電気が流れる状態になる場合も含まれるものとする。そのため、「接続する」は、「電気的に接続する」場合を含むものである。
【０００８】
ある信号において、Ｈｉレベル又はＬｏレベルであると称する場合がある。信号の電圧が閾値よりも高い場合をＨｉレベルと称し、閾値よりも低い場合をＬｏレベルと称する。
【０００９】
＜半導体装置１＞
図１は、半導体装置１のブロック図である。図１に示すように、半導体装置１は、ドライバ回路２を制御する。ドライバ回路２には、電子機器９が接続されており、電子機器９を駆動する。本実施形態においてドライバ回路２に接続される電子機器９は、例えば、複数のＬＥＤ（Light Emitting Diode）を有するランプユニットである。電子機器９は、直列に接続された複数のＬＥＤ９１を有し、ＬＥＤ９１のアノードが入力電圧Ｖｉｎに接続されているとともに、カソードがドライバ回路２に接続される。また、ドライバ回路２は、グラウンドＧＮＤに接続されており、ドライバ回路２は、ＬＥＤ９１に電流Ｉｄを流し、ＬＥＤ９１を点灯させる。ドライバ回路２は、ＰＷＭ（Pulse Width Modulation）制御にて電流Ｉｄを調整し、ＬＥＤ９１を調光制御する。つまり、以下の説明において、ドライバ回路２に対する出力設定と称する場合、ＰＷＭ制御におけるパルス周期とオンデューティを指すものとする。
【００１０】
しかしながらこれに限定されず、ドライバ回路２は、接続された機器に対して指定された電流を出力する電源回路であってもよい。この場合、出力設定は、出力する電流値を示す。さらに、ドライバ回路２は、接続された機器に対して指定された電圧を出力する電源回路であってもよい。この場合、出力設定は、出力する電圧値を示す。また、これら以外にも、出力設定には、ドライバ回路２が接続される機器を駆動するために必要な設定情報が含まれるものとする。
（【００１１】以降は省略されています）
