公開番号2025062811
公報種別公開特許公報(A)
公開日2025-04-15
出願番号2023172096
出願日2023-10-03
発明の名称液体吐出ヘッド、液体吐出ユニット及び液体を吐出する装置
出願人株式会社リコー
代理人個人
主分類B41J 2/14 20060101AFI20250408BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】液室部品の液体通過口に対向するように開口した開口部を有する共通液室部品を接合する接着剤が液体流入口を部分的に塞いでしまうのを防止することが可能となる液体吐出ヘッドを提供する。
【解決手段】ノズルと個別液室を形成する液室部品(200)と、共通液室(12)を有する共通液室部品(1)とを接着剤で接合した液体吐出ヘッド(100)において、共通液室は、液室部品の液体通過口に対向するように開口し、かつ、共通液室部品と液室部品の間の接合面(130)に直交する方向で接合面から離間するように後退した後退形状の縁部(110)を備えた開口部を有する。前記共通液室部品は、前記液室部品に設けたアクチュエータ素子が入り込むアクチュエータ室と、前記開口部との間に接着剤による接合面を有し、前記後退形状の縁部は、前記アクチュエータ室に近い側の縁部である。
【選択図】図5
特許請求の範囲【請求項１】
ノズルと個別液室を形成する液室部品と、共通液室を有する共通液室部品とを接着剤で接合した液体吐出ヘッドにおいて、
前記共通液室は、前記液室部品の液体通過口に対向するように開口し、かつ、前記共通液室部品と前記液室部品の間の接合面に直交する方向で前記接合面から離間するように後退した後退形状の縁部を備えた開口部を有することを特徴とする液体吐出ヘッド。
続きを表示（約 1,000 文字）【請求項２】
請求項１に記載の液体吐出ヘッドにおいて、
前記共通液室部品は、前記液室部品に設けたアクチュエータ素子が入り込むアクチュエータ室と、前記開口部との間に接着剤による接合面を有し、前記後退形状の縁部は、前記アクチュエータ室に近い側の縁部であることを特徴とする液体吐出ヘッド。
【請求項３】
請求項２に記載の液体吐出ヘッドにおいて、
前記共通液室部品における前記接合面は、前記アクチュエータ室に近い側よりも前記開口部に近い側の方が前記液室部品における接合面よりも離間するように傾斜した傾斜接合面部を有することを特徴とする液体吐出ヘッド。
【請求項４】
請求項２に記載の液体吐出ヘッドにおいて、
前記共通液室部品は、前記接合面における前記アクチュエータ室に近い側に、接着剤逃げ溝を有することを特徴とする液体吐出ヘッド。
【請求項５】
請求項４に記載の液体吐出ヘッドにおいて、
前記接着剤逃げ溝は、前記アクチュエータ室の縁部と平行であることを特徴とする液体吐出ヘッド。
【請求項６】
請求項４に記載の液体吐出ヘッドにおいて、
前記接着剤逃げ溝は、前記接合面から溝の底部にいたる側面部は、前記アクチュエータ室に近くなるほど、前記共通液室部品と前記液室部品の間の接合面に直交する方向で前記接合面から離間するように後退した勾配側面であることを特徴とする液体吐出ヘッド。
【請求項７】
請求項２に記載の液体吐出ヘッドにおいて、
前記液室部品は、前記アクチュエータ素子で振動する振動板を構成する板層の表面を前記接合面とし、前記液体通過口は前記板層に形成することを特徴とする液体吐出ヘッド。
【請求項８】
請求項１に記載の液体吐出ヘッドにおいて、
前記共通液室部品は、前記液室部品の支持部品であることを特徴とする液体吐出ヘッド。
【請求項９】
ヘッドタンク、キャリッジ、供給機構、維持回復機構、及び、主走査移動機構の少なくとも一つと、液体吐出ヘッドとを備えた液体吐出ユニットにおいて、
前記液体吐出ヘッドとして、請求項１乃至８のいずれか１項に記載の液体吐出ヘッドを用いることを特徴とする液体吐出ユニット。
【請求項１０】
液体を吐出する装置において、
請求項１乃至８のいずれか１項に記載の液体吐出ヘッド、又は、請求項９に記載の液体吐出ユニットを有することを特徴とする液体を吐出する装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、液体吐出ヘッド、液体吐出ユニット及び液体を吐出する装置に関するものである。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
従来、ノズルと個別液室を形成する液室部品と、共通液室を有する共通液室部品とを接着剤で接合した液体吐出ヘッドが知られている。
例えば特許文献１には係る液体吐出ヘッドであって、ノズル孔に通じる液室などを有するアクチュエータ基板（液室部品）に、支持基板（共通液室部品）を接着剤で接合するにあたり、接着剤がアクチュエータ部に流れ出すのを防止するため接合部に凹部を設けたものが開示されている。
【発明の概要】
【発明が解決しようとする課題】
【０００３】
ところが、液室部品の液体通過口に対向するように開口した開口部を有する共通液室部品を接着剤で液室部品に接合する液体吐出ヘッドでは、接着剤が液体通過口を部分的に塞いでしまう虞がある。
【課題を解決するための手段】
【０００４】
上述した課題を解決するために、本発明は、ノズルと個別液室を形成する液室部品と、共通液室を有する共通液室部品とを接着剤で接合した液体吐出ヘッドにおいて、前記共通液室部品は、前記液室部品の液体流入口に対向するように開口し、かつ、開口縁部が、前記液室部品との接合面に直交する方向で前記接合面から離間するように後退した開口部を有することを特徴とするものである。
【発明の効果】
【０００５】
本発明によれば、液室部品の液体通過口に対向するように開口した開口部を有する共通液室部品を接合する接着剤が液体流入口を部分的に塞いでしまうのを防止することが可能となる。
【図面の簡単な説明】
【０００６】

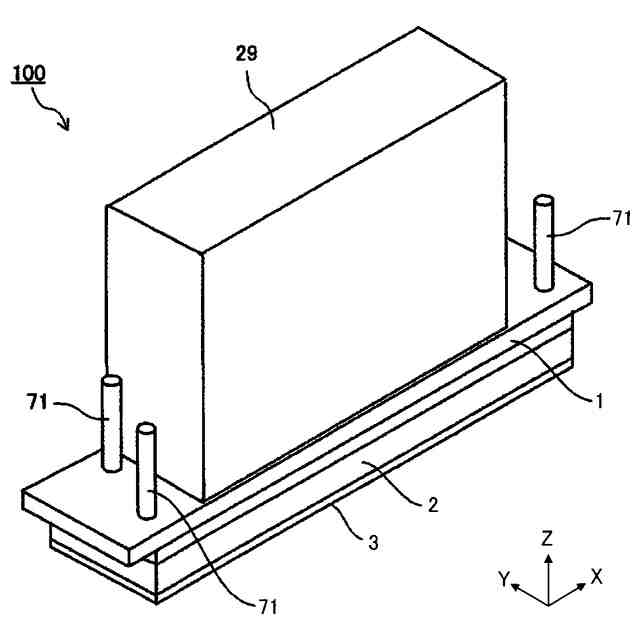

本実施形態に係る液体吐出ヘッド１００の外観斜視説明図。

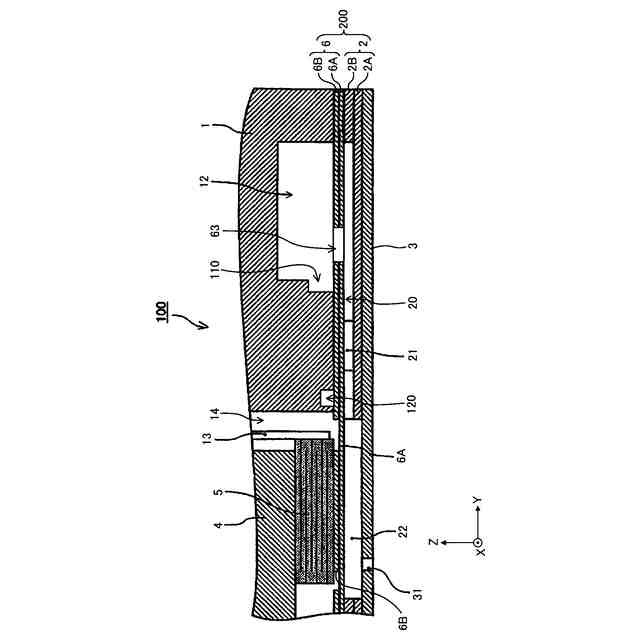

本実施形態に係る液体吐出ヘッド１００をノズル配列方向と直交する面で切断した断面図。

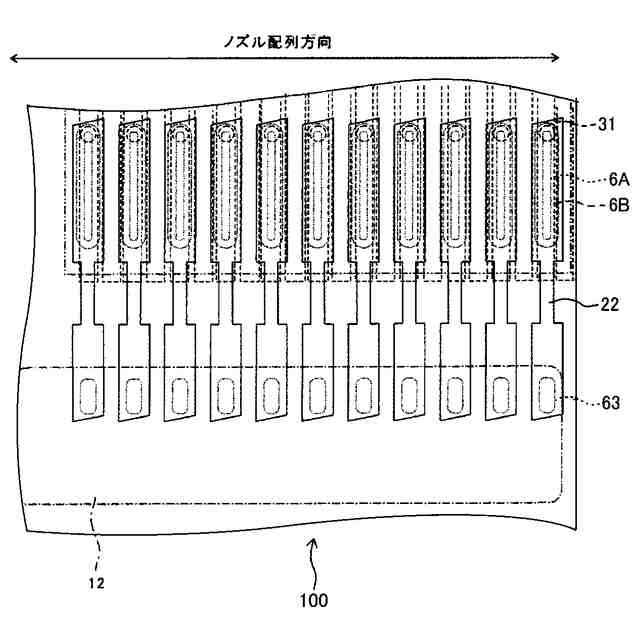

液体吐出ヘッド１００のノズル面に平行な面に沿って切断した断面図。

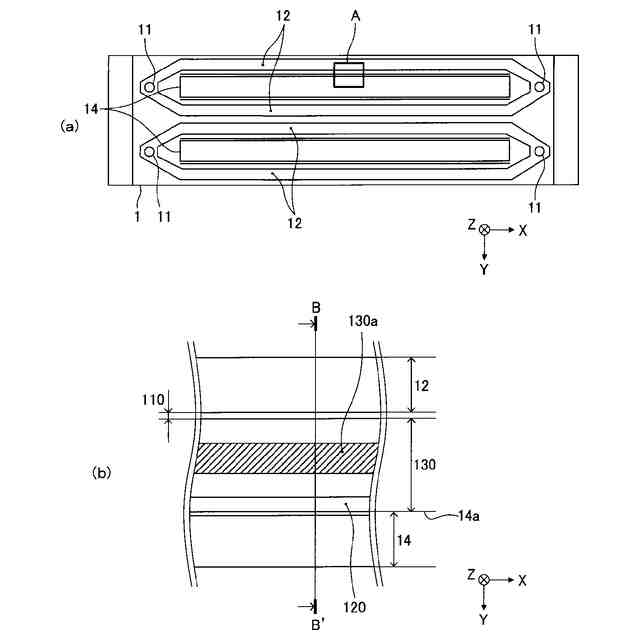

液体吐出ヘッド１００のフレーム１の接合される面の説明図。

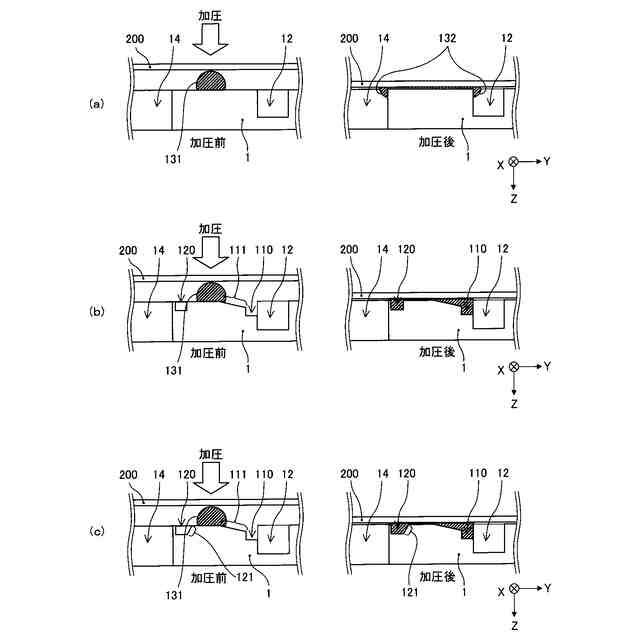

接着剤逃げ溝１２０や後退形状縁部１１０の機能の説明図。

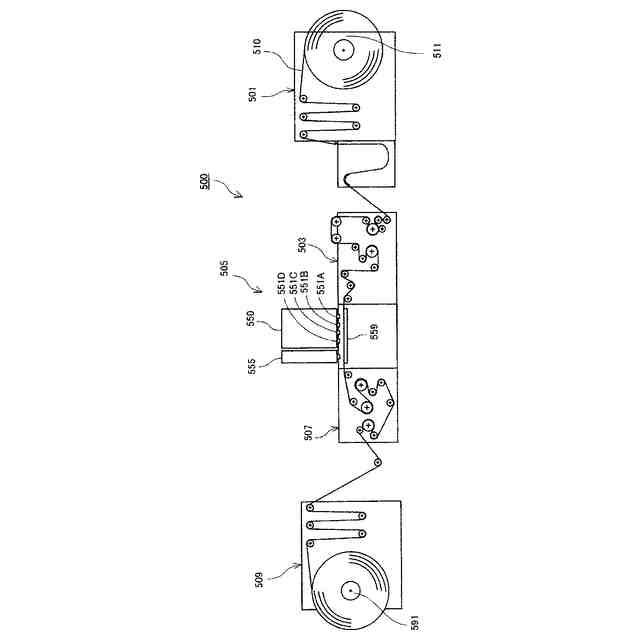

液体を吐出する装置の概略説明図。

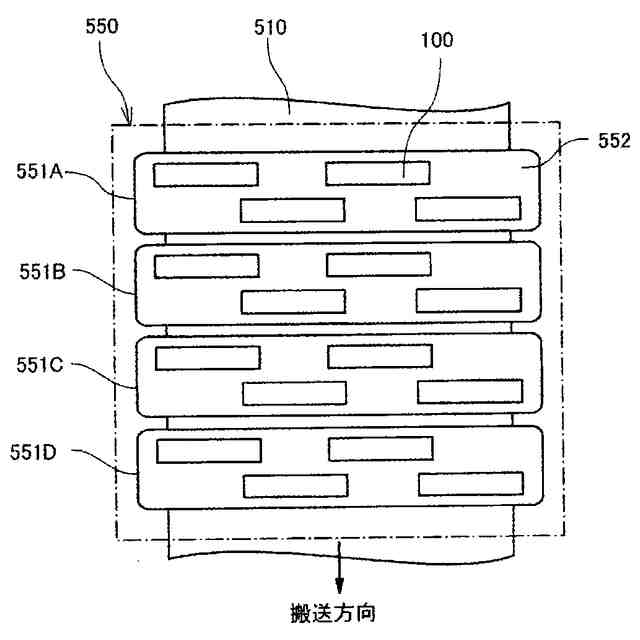

同装置のヘッドユニットの一例の平面説明図。
同装置の要部平面説明図、図９は同装置の要部側面説明図。

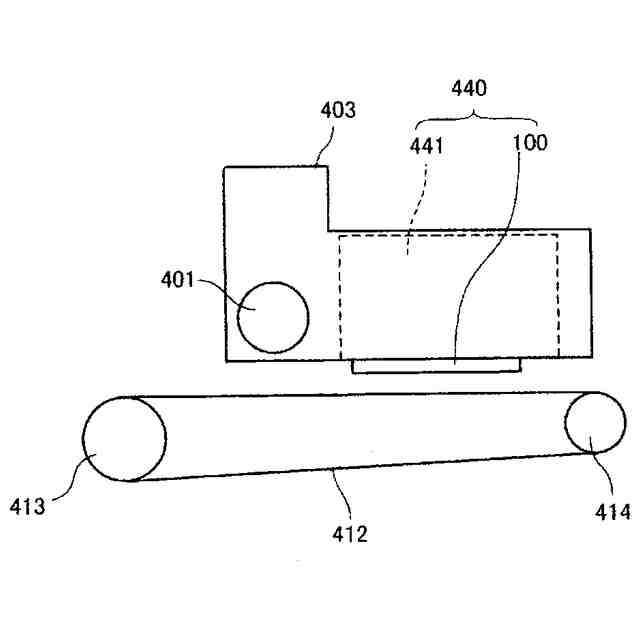

同装置の要部側面説明図。
液体吐出ヘッドユニットの要部平面説明図。
同ユニットの正面説明図。
【発明を実施するための形態】
【０００７】
以下、本発明に係る液体吐出ヘッドの一実施形態について説明する。
図１は、本実施形態に係る液体吐出ヘッド１００の外観斜視説明図である。図２は、本実施形態に係る液体吐出ヘッド１００をノズル配列方向と直交する面で切断した断面図である。図３は、液体吐出ヘッド１００のノズル面に平行な面に沿って切断した断面図である。図４は、液体吐出ヘッド１００のフレーム１の接合される面（以下、接合面という。）の説明図である。
【０００８】
本実施形態に係る液体吐出ヘッド１００は、主に、フレーム１と、流路板２と、ノズル板３と、ベース４と、積層圧電素子５と、振動板６と、カバー２９とを備えている。図１に示すように、ヘッド長手方向をＸ方向、ヘッド短手方向をＹ方向、ヘッド高さ方向（ノズル面の法線方向）をＺ方向とする。
【０００９】
フレーム１は、供給ポート７１が接続されるインク供給口１１（図１、図４参照）、共通液室１２となる彫り込みが形成された構成部材である。アクチュエータ素子に相当するベース４及び積層圧電素子５などを収容するためのアクチュエータ室１４も形成されている。このフレーム１が共通液室部品に相当する。
【００１０】
流路板２は、ノズル３１に通じる圧力室である個別液室としての圧力発生室２２となる彫り込みが形成された構成部材である。ノズル板３は、ノズル３１が形成された構成部材である。ベース４は、アクチュエータ素子としての圧力発生素子である積層圧電素子５を支持する構成部材である。振動板６は、島状凸部６Ａ、ダイヤフラム部６Ｂ及びインク流入口６３を有する構成部材である。フレーム１の共通液室１２は振動板６のインク流入口６３に対向するように開口している。
（【００１１】以降は省略されています）
