発明の名称液体吐出ヘッド、画像形成装置及び液体吐出装置
出願人株式会社リコー
代理人個人,個人,個人
主分類B41J 2/14 20060101AFI20250403BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】大型化を抑制しつつ流体抵抗値を調整可能な液体吐出ヘッドの構成を提供する。
【解決手段】液体吐出ヘッド21は、液体を吐出するノズル22と、ノズル22に連通する圧力発生室40と、圧力発生室40に液体を供給する共通液室42と、共通液室42から供給される液体を圧力発生室40へ送る流体抵抗部41とを備え、流体抵抗部41は、ノズル22が開口するノズル面25aに対して交差する方向に伸びると共に、段差状に形成される。

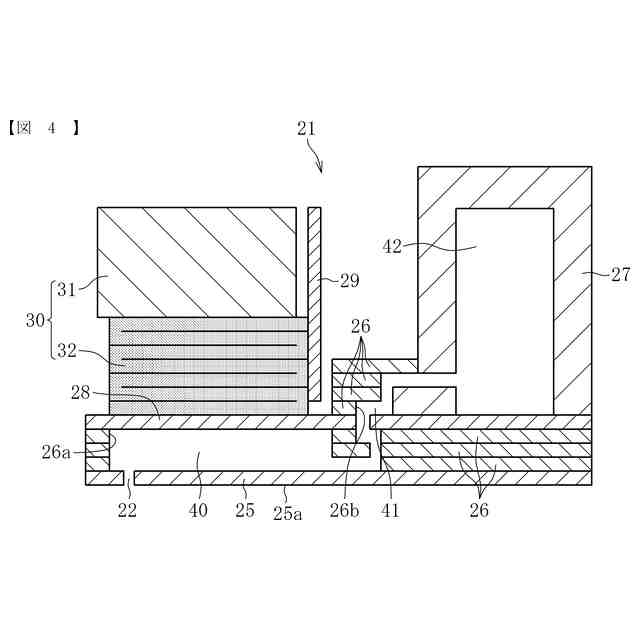

【選択図】図4
特許請求の範囲【請求項１】
液体を吐出するノズルと、
前記ノズルに連通する圧力発生室と、
前記圧力発生室に液体を供給する共通液室と、
前記共通液室から供給される液体を前記圧力発生室へ送る流体抵抗部とを備え、

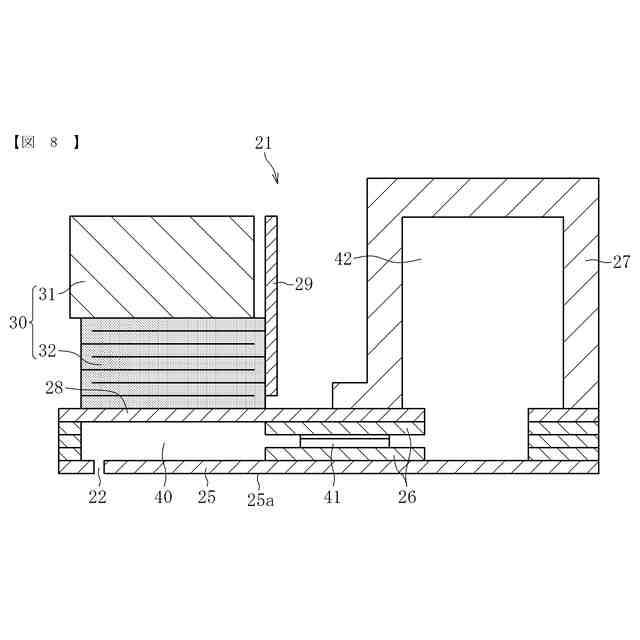

前記流体抵抗部は、前記ノズルが開口するノズル面に対して交差する方向に伸びると共に、段差状に形成されることを特徴とする液体吐出ヘッド。
続きを表示（約 510 文字）【請求項２】
前記流体抵抗部は、複数の流路板を積層して形成され、
前記流路板は、液体を通過させる流路孔を有し、
前記流体抵抗部は、前記流路板の積層方向に隣り合う前記流路孔同士の位置を前記積層方向とは直交する方向へずらして段差状に形成される請求項１の液体吐出ヘッド。
【請求項３】
前記流体抵抗部は、前記ノズル面に対して直交する方向及び平行な方向へ交互に伸びて段差状に形成される請求項１に記載の液体吐出ヘッド。
【請求項４】
前記流路孔同士の位置のずれ方向が連続して同じ方向となるようにして、前記流体抵抗部が前記ノズル面に対して斜め方向に伸びる段差状に形成される請求項２に記載の液体吐出ヘッド。
【請求項５】
前記流路孔同士の位置のずれ方向が部分的に反対方向となるようにして、前記流体抵抗部が段差状のＳ字形に形成される請求項２に記載の液体吐出ヘッド。
【請求項６】

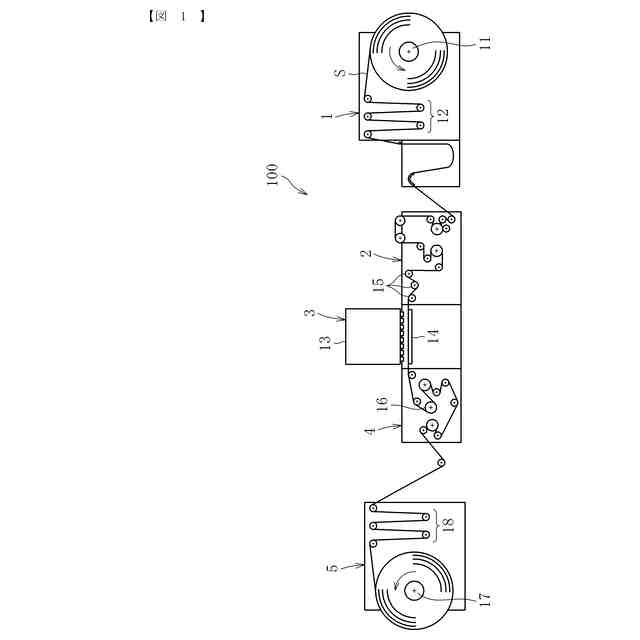

請求項１に記載の液体吐出ヘッドを備えることを特徴とする画像形成装置。
【請求項７】

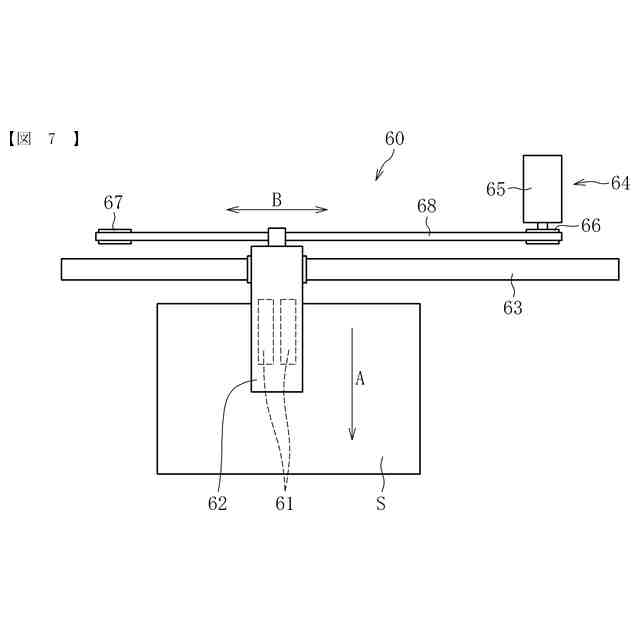

請求項１に記載の液体吐出ヘッドを備えることを特徴とする液体吐出装置。

発明の詳細な説明【技術分野】
【０００１】

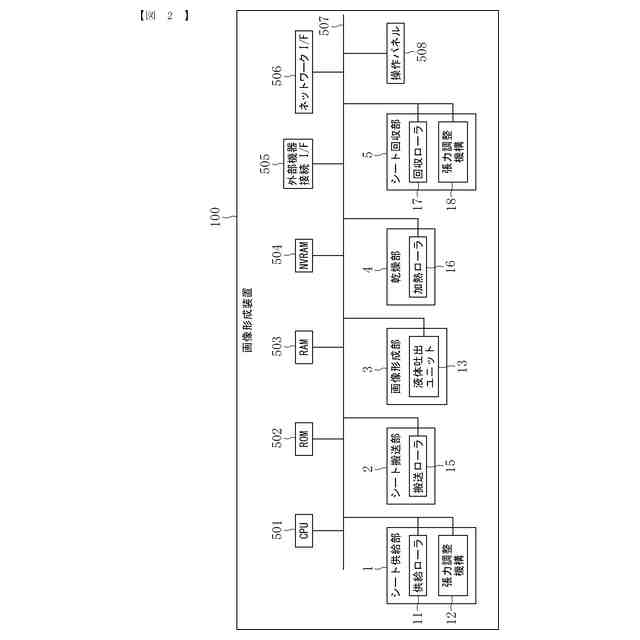

本発明は、液体吐出ヘッド、画像形成装置及び液体吐出装置に関する。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
インクジェット式の画像形成装置などに搭載される液体吐出ヘッドとして、圧力発生室内に充填されている液体に圧力をかけ、液体を圧力発生室に通じるノズルから吐出するものが知られている。
【０００３】
斯かる液体吐出ヘッドにおいては、圧力発生室内の液体に圧力をかける手段として、圧電素子などのアクチュエータが用いられる。圧力発生室内の液体に圧力をかける際、アクチュエータによる安定した圧力駆動が必要となるが、圧力発生室内へ液体を補充する再充填（リフィル）時に液振動が生じると、メニスカス(液体と空気の界面)が大きく振動して安定した圧力駆動を妨げることがある。
【０００４】
そのため、従来から、圧力発生室と、圧力発生室に液体を供給する共通液室との間に、流路幅の小さい流体抵抗部を設け、流体抵抗値を高めて再充填時の液振動を抑制することが行われている。
【０００５】
流体抵抗部の流体抵抗値は、液体の性質、液体の吐出性能、液体供給量などに応じて、適切な抵抗値となるように設定されることが求められる。
【０００６】
例えば、特許文献１（特開２０２３－３４６４９号公報）においては、流体抵抗部として機能する個別連通孔の開口面積と長さを変更して、流体抵抗値を調整することが記載されている。
【０００７】
しかしながら、流体抵抗値を大きくするために、単に流体抵抗部を長くすると、液体吐出ヘッドが大型化し、設置スペースの制約を受ける問題が生じる。
【発明の概要】
【発明が解決しようとする課題】
【０００８】
そこで、本発明においては、大型化を抑制しつつ流体抵抗値を調整可能な液体吐出ヘッドの構成を提供することを課題とする。
【課題を解決するための手段】
【０００９】
上記課題を解決するため、本発明に係る液体吐出ヘッドは、液体を吐出するノズルと、前記ノズルに連通する圧力発生室と、前記圧力発生室に液体を供給する共通液室と、前記共通液室から供給される液体を前記圧力発生室へ送る流体抵抗部とを備え、前記流体抵抗部は、前記ノズルが開口するノズル面に対して交差する方向に伸びると共に、段差状に形成されることを特徴とする。
【発明の効果】
【００１０】
本発明によれば、液体吐出ヘッドの大型化を抑制しつつ流体抵抗値を調整できる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
