発明の名称給送装置、押圧ユニット、画像読取装置及び画像形成装置
出願人株式会社リコー
代理人個人
主分類B65H 3/54 20060101AFI20250421BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】押圧部材がシート載置部へのシート束のセットの邪魔となるのを抑制できる給送装置、押圧ユニット、画像読取装置及び画像形成装置を提供する。
【解決手段】ADF3は、シート載置部たる原稿テーブル120と、原稿テーブル120に載置されたシートたる原稿を給送する給送部と、原稿テーブル120に載置されたシートを押圧する押圧部たる押圧コロを有する押圧部材たる押さえ板151とを備えている。押さえ板151は、給紙カバー3aに取り付けられた収納部材153に回動自在に支持されたアーム部材152に回動自在に支持されており、押圧コロが原稿テーブル120に載置された原稿を押圧する押圧位置と、退避し、原稿テーブルに対向しない位置である給紙カバー3a上に退避した退避位置とを取り得る。
【選択図】図8
特許請求の範囲【請求項１】
シート載置部と、
前記シート載置部に載置されたシートを給送する給送部と、
前記シート載置部に載置された前記シートを押圧する押圧部を有する押圧部材とを備えた給送装置において、
前記押圧部材は、前記押圧部が前記シート載置部に載置された前記シートを押圧する押圧位置と、前記シート載置部に対向しない位置に退避した退避位置とを取り得ることを特徴とする給送装置。
続きを表示（約 1,000 文字）【請求項２】
請求項１に記載の給送装置において、
前記押圧部材は、アーム部材に回動自在に支持されていることを特徴とする給送装置。
【請求項３】
請求項１に記載の給送装置において、
前記退避位置は、前記給送部をカバーするカバー部材上であることを特徴とする給送装置。
【請求項４】
請求項１に記載の給送装置において、
前記給送部は、前記シート載置部に載置されたシートを給送する給送部材と、
前記給送部材により給送された前記シートを一枚に分離する分離機構とを有し、
前記押圧部は、前記給送部材よりも前記シートの給送方向上流側で前記シートを押圧することを特徴とする給送装置。
【請求項５】
請求項４に記載の給送装置において、
前記押圧部、前記給送部材及び前記分離機構は、前記シートの給送方向に一直線上に配置したことを特徴とする給送装置。
【請求項６】
請求項１に記載の給送装置において、
前記押圧部材は、前記押圧部を前記シートの給送方向に複数有することを特徴とする給送装置。
【請求項７】
請求項１に記載の給送装置において、
前記押圧部材の前記シートの給送方向上流側端部と、前記押圧部材の前記シートの給送方向下流側端部とに前記押圧部が設けられており、
前記押圧部材の回転支点が、前記押圧部材の前記シートの給送方向の中央位置よりも下流側に位置することを特徴とする給送装置。
【請求項８】
請求項７に記載の給送装置において、
前記シート載置部は、少なくとも前記シートの給送方向の下流側端部が昇降する可動載置部を有し、
前記可動載置部が最下降位置にあるとき、前記押圧部材の前記シートの給送方向上流側端部に設けられた押圧部は、前記シート載置部に当接していることを特徴とする給送装置。
【請求項９】
請求項８に記載の給送装置において、
前記可動載置部を上昇させて、給送位置に位置するとき、すべての押圧部が前記シート載置部に載置されたシートに当接することを特徴とする給送装置。
【請求項１０】
請求項１に記載の給送装置において、
前記押圧部は、回転体であることを特徴とする給送装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、給送装置、押圧ユニット、画像読取装置及び画像形成装置に関するものである。
続きを表示（約 2,600 文字）【背景技術】
【０００２】
従来、シート載置部と、シート載置部に載置されたシートを給送する給送部と、シート載置部に載置されたシートを押圧する押圧部を有する押圧部材とを備えた給送装置が知られている。
【０００３】
特許文献１には、上記給送装置として、給紙装置本体に揺動自在に支持された押圧部材たる揺動部の先端に押圧部としての押圧ローラを回転自在に支持したものが記載されている。これによれば、シート載置部に載置されたシートを押圧コロで押圧することで、幅が互いに異なる複数の原稿からなる原稿束をシート載置部にセットしたときにサイドフェンスにより規制されない小サイズ原稿のスキューの発生が抑制される旨が記載されている。また、特許文献１には、押圧部材たる揺動部を、押圧コロがシート載置部に載置された原稿を押圧する押圧位置と、押圧コロがシート載置部上の原稿から離間した退避位置とを取り得るように構成した例が記載されている。
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、押圧部材がシート載置部へのシート束のセットの邪魔となるのおそれがあった。
【課題を解決するための手段】
【０００５】
上述した課題を解決するために、本発明は、シート載置部と、前記シート載置部に載置されたシートを給送する給送部と、前記シート載置部に載置された前記シートを押圧する押圧部を有する押圧部材とを備えた給送装置において、前記押圧部材は、前記押圧部が前記シート載置部に載置された前記シートを押圧する押圧位置と、前記シート載置部に対向しない位置に退避した退避位置とを取り得ることを特徴とするものである。
【発明の効果】
【０００６】
本発明によれば、押圧部材がシート載置部へのシート束のセットの邪魔となるのを抑制できる。
【図面の簡単な説明】
【０００７】

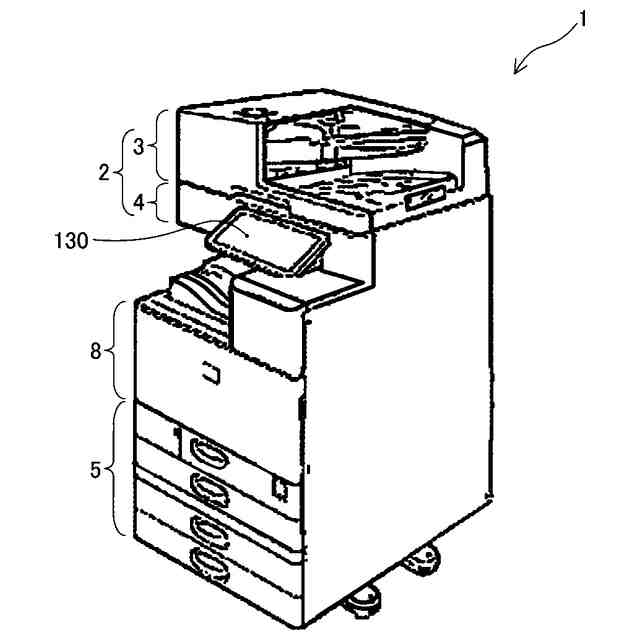

本実施形態の画像形成装置を示す斜視図。

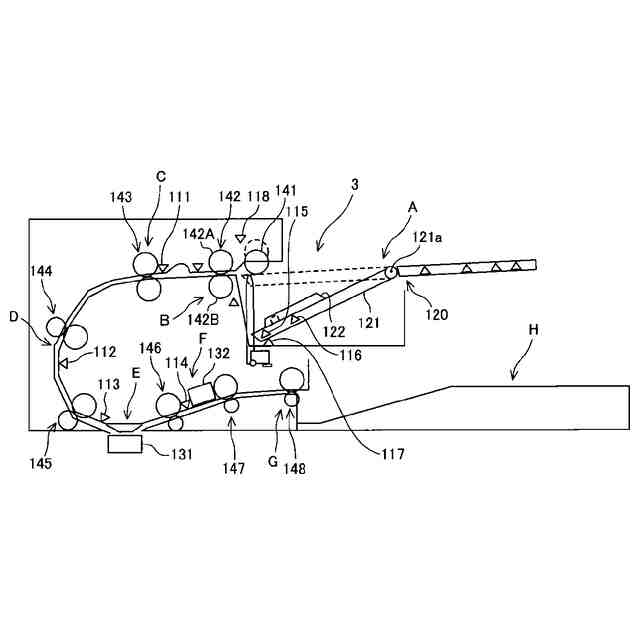

ＡＤＦの概略構成を示す説明図。

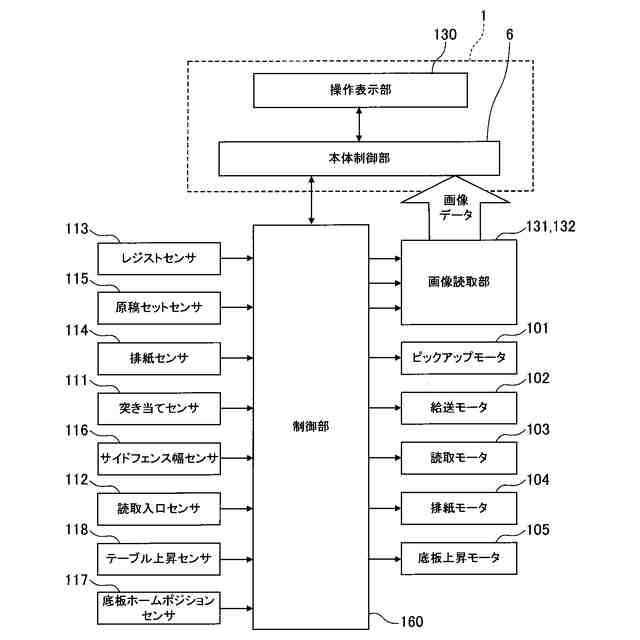

ＡＤＦの制御部の構成を示すブロック図。

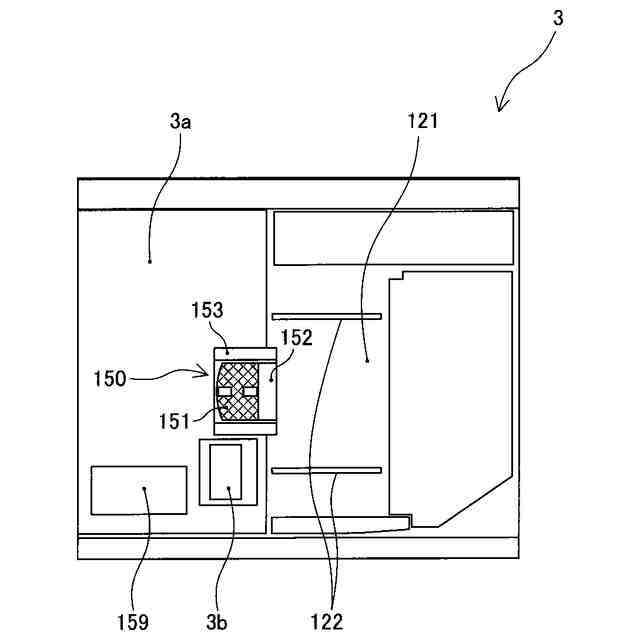

本実施形態のＡＤＦの概略平面図。

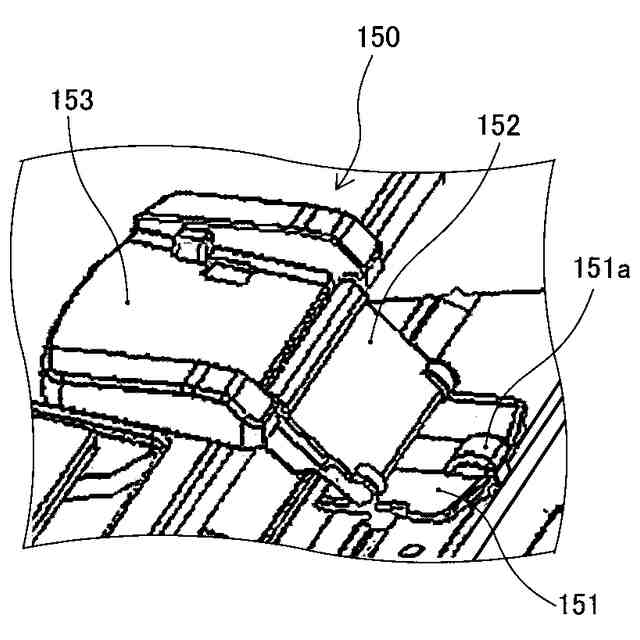

押圧ユニットの斜視図。

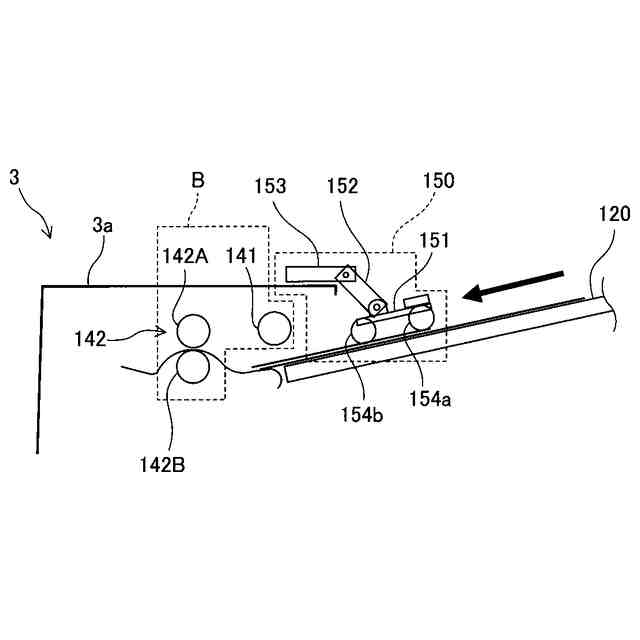

ＡＤＦの給送部周辺の概略断面図。
従来の押圧ユニットを、本実施形態のＡＤＦに設けた例を示す要部斜視図。

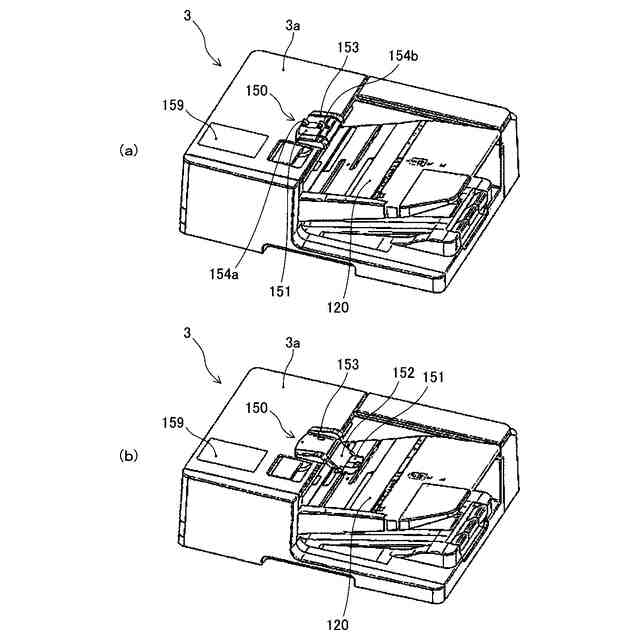

（ａ）は、押さえ板を使用しないときのＡＤＦの斜視図であり、（ｂ）は、押さえ板を使用するときのＡＤＦの斜視図。

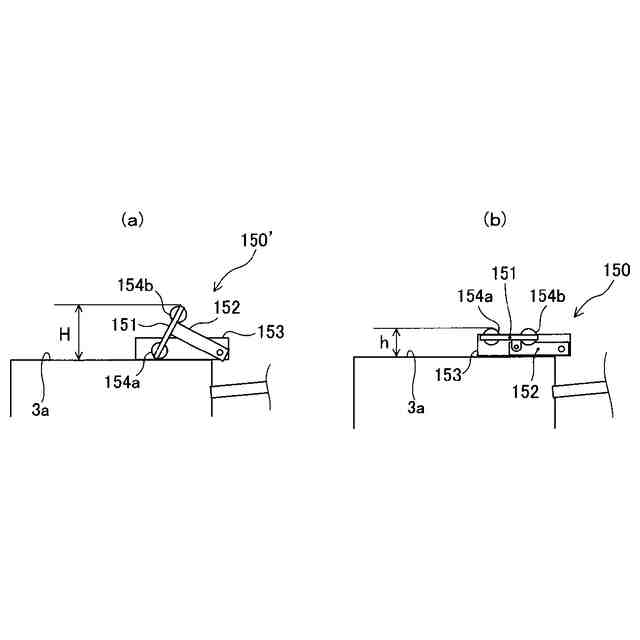

（ａ）は、比較例の押圧ユニットの押さえ板を給紙カバー上に退避させた状態を示す概略図であり、（ｂ）は、本実施形態の押圧ユニットの押さえ板を給紙カバー上に退避させた状態を示す概略図。
ＡＤＦを開いた場合、給紙カバーを開いた場合の比較例の押圧ユニットと、本実施形態の押圧ユニットとを比較する図。
混載原稿束を原稿テーブルにセットした様子を示す図。
押さえ板の押圧コロにより混載原稿束が押圧されていない場合と、押さえ板の押圧コロにより混載原稿束が押圧されている場合のピックアップローラによる給送時の原稿スキューについて説明する図。
押さえ板の押圧コロにより混載原稿束が押圧されていない場合と、押さえ板の押圧コロにより混載原稿束が押圧されている場合の分離ローラ対による原稿分離時の原稿スキューについて説明する図。
押さえ板の概略側面図。
可動テーブルが最下降位置に位置するときと、可動テーブルが最上昇位置に位置するときの押さえ板の姿勢について説明する図。
押さえ板の支持部が、給送方向上流側に位置する場合の可動テーブルが最下降位置に位置するときと、可動テーブルが最上昇位置に位置するときの押さえ板の姿勢について説明する図。
収納部材に収納された押さえ板を示す平面図。
図１７の矢印Ｘ方向から見た概略図。
収納部材に収納された押さえ板を使用位置へ移動させるときの様子を示す平面図。
収納部材に収納された押さえ板を使用位置へ移動させるときの様子を示す押圧ユニットの斜視図。

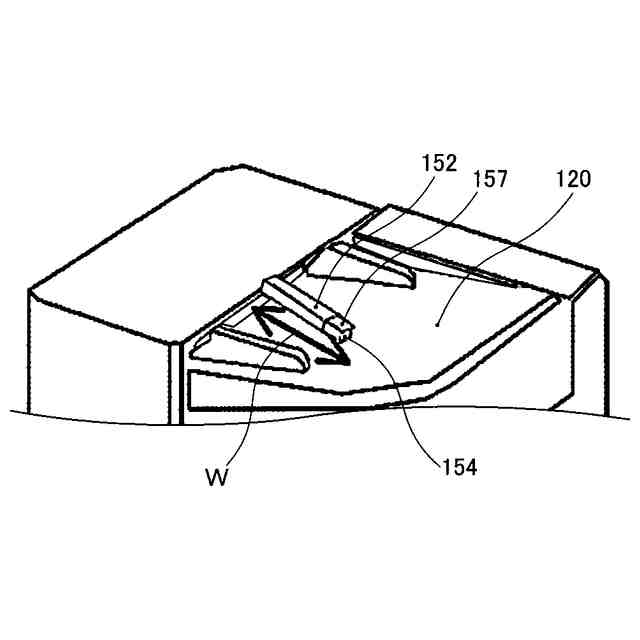

収納部材に保持部を設けた例を示す概略図。
（ａ）収納部材に保持部を有する押圧ユニットが設けられたＡＤＦ３を開いたときの概略図であり、（ｂ）収納部材に保持部を有する押圧ユニットが設けられたＡＤＦ３を開いたときの押圧ユニット１５０周辺の拡大図。
【発明を実施するための形態】
【０００８】
以下に、本発明を実施するための最良の形態を図面に基づいて説明する。なお、いわゆる当業者は特許請求の範囲内における本発明を変更・修正をして他の実施形態をなすことは容易であり、これらの変更・修正はこの特許請求の範囲に含まれるものである。以下の説明はこの発明における最良の形態の例であって、この特許請求の範囲を限定するものではない。
以下に、本発明を実施するための最良の形態を図面に基づいて説明する。なお、いわゆる当業者は特許請求の範囲内における本発明を変更・修正をして他の実施形態をなすことは容易であり、これらの変更・修正はこの特許請求の範囲に含まれるものである。以下の説明はこの発明における最良の形態の例であって、この特許請求の範囲を限定するものではない。
図１は、本実施形態の画像形成装置１を示す斜視図である。
図１に示す画像形成装置１は、複写機、プリンタ、ファクシミリ装置、スキャナ等の機能を併有しており、読取画像データ等の入力データを基にフルカラー画像やモノクロ画像を記録紙に記録出力したり所定のデータ形式で出力したりすることができる。
【０００９】
画像形成装置１は、給送部５、画像形成部８および画像読取装置２を備えている。画像読取装置２は、スキャナ部４と自動原稿送り装置であるＡＤＦ３とを備えている。
【００１０】
給送部５は、例えばそれぞれカット状の記録紙を収納する複数段の給紙カセットと、それらのうち任意の給紙カセットから記録紙をピックアップして給紙する複数組の給紙ローラとを備える。また、給送部は、給紙ローラのいずれかから給紙された記録紙を画像形成部８の所定の画像形成位置まで搬送する各種ローラ等を含む給紙経路を有している。
