公開番号2025062703
公報種別公開特許公報(A)
公開日2025-04-15
出願番号2023171895
出願日2023-10-03
発明の名称センサ
出願人日本特殊陶業株式会社
代理人弁理士法人暁合同特許事務所
主分類G01N 27/416 20060101AFI20250408BHJP(測定;試験)
要約【課題】液体試料中に含まれるバンコマイシンを簡便な構成で容易に選択的に検出できるセンサの提供。
【解決手段】本発明のセンサ1は、バンコマイシンを含む液体試料と接触して、バンコマイシンを検出する電極4,5,6を有するセンサ1であって、0.3μm以上0.7μm以下のマクロ孔と、2nm以上10nm以下のメソ孔とを有する多孔体を含み、電極4,5,6と重なるように配置されるフィルタ7を備える。
【選択図】図1
特許請求の範囲【請求項１】
バンコマイシンを含む液体試料と接触して、前記バンコマイシンを検出する電極を有するセンサであって、
０．３μｍ以上０．７μｍ以下のマクロ孔と、２ｎｍ以上１０ｎｍ以下のメソ孔とを有する多孔体を含み、
前記電極と重なるように配置されるフィルタを備えるセンサ。
続きを表示（約 48 文字）【請求項２】
前記フィルタの厚みが０．６ｍｍ以上である請求項１に記載のセンサ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、センサに関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
血液、唾液等の体液や水等の液体試料中に含まれる特定の成分（有機物）を、選択的に検出するセンサが知られている。この種のセンサとしては、例えば、治療薬物モニタリング（ＴＤＭ：Therapeutic drug monitoring）において、予め定められた時間間隔で、被験者の血液中に含まれる特定の薬剤の濃度を測定するセンサが知られている（特許文献１）。このセンサは、レーザー着脱イオン化質量分析装置と共に使用されるものであり、特定の薬剤（ターゲット物質）を検出するために、ナノ粒子形態の二硫化タングステンの濃度情報や、ターゲット物質と物理化学的特性が類似した内部標準物質の濃度情報等が使用されている。
【先行技術文献】
【特許文献】
【０００３】
特表２０２２－５１８５７０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上述した従来のセンサでは、血液中に含まれる特定の薬剤を分離して検出するためには、幾つかの複雑な工程を経る必要があり、問題となっていた。
【０００５】
また、この種のセンサにおいて、液体試料中に含まれる分子量の大きい成分（薬剤）が検出対象の場合、分子量の小さい成分（薬剤）よりも、優先的に検出することが困難であった。
【０００６】
本発明の目的は、液体試料中に含まれるバンコマイシンを簡便な構成で容易に選択的に検出できるセンサを提供することである。
【課題を解決するための手段】
【０００７】
前記課題を解決するための手段は、以下の通りである。即ち、
＜１＞バンコマイシンを含む液体試料と接触して、前記バンコマイシンを検出する電極を有するセンサであって、０．３μｍ以上０．７μｍ以下のマクロ孔と、２ｎｍ以上１０ｎｍ以下のメソ孔とを有する多孔体を含み、前記電極と重なるように配置されるフィルタを備えるセンサ。
【０００８】
＜２＞前記フィルタの厚みが０．６ｍｍ以上である前記＜１＞に記載のセンサ。
【発明の効果】
【０００９】
本発明によれば、液体試料中に含まれるバンコマイシンを簡便な構成で容易に選択的に検出できるセンサを提供することができる。
【図面の簡単な説明】
【００１０】

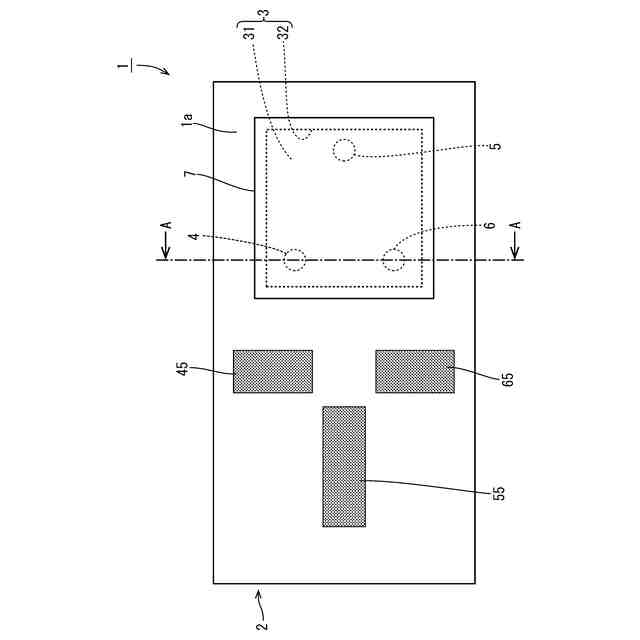

実施形態１に係るセンサの上面図

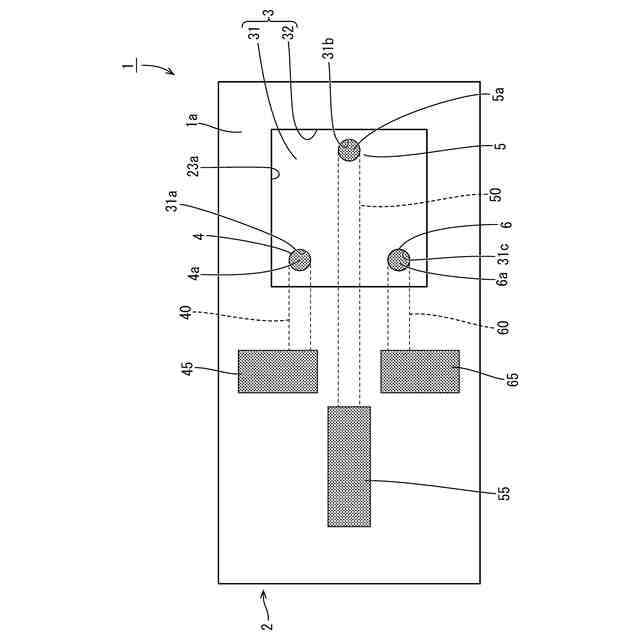

フィルタを除いた状態のセンサの上面図

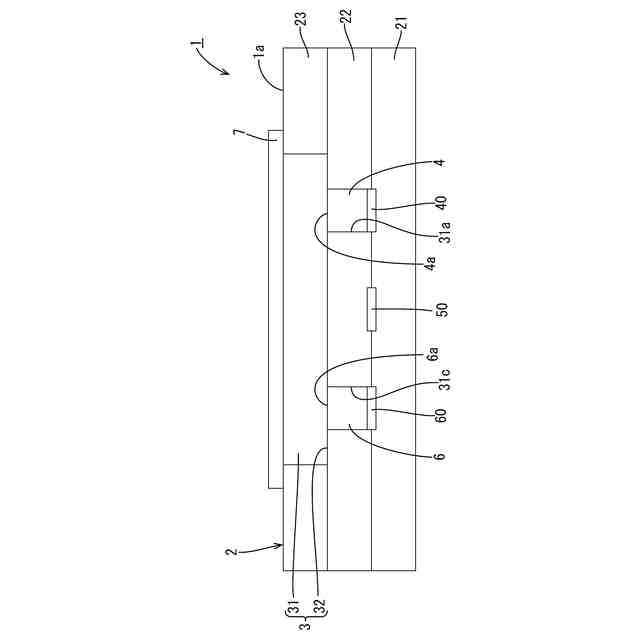

図１のＡ－Ａ線断面図

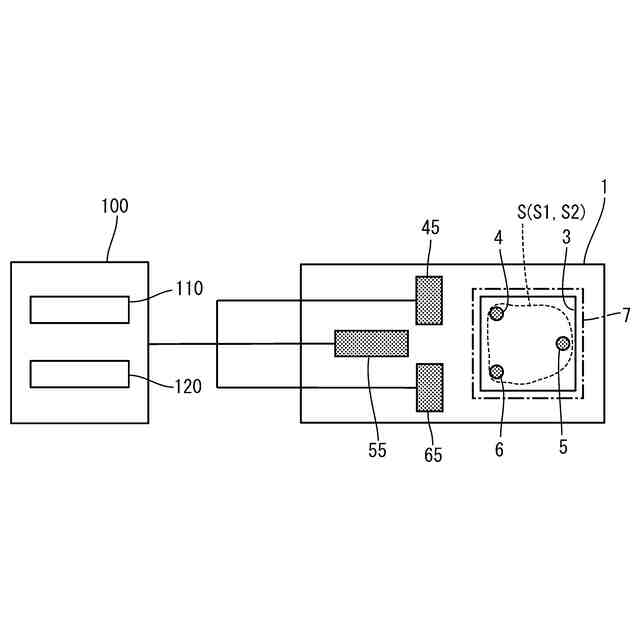

実施例１のセンサを使用した検証方法を模式的に表した説明図
バンコマイシン及びアミカシンに対するセンサ出力を示すグラフ

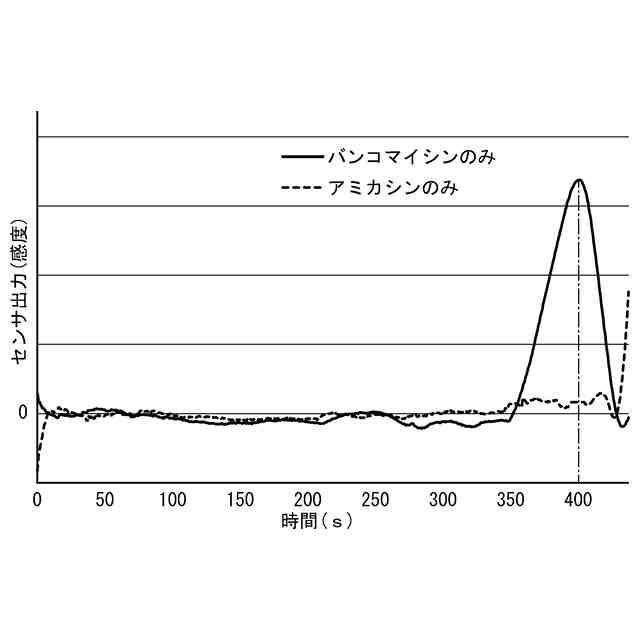

各々が単独でフィルタ上に滴下されつつ、フィルタを通過したバンコマイシン及びアミカシンに対する各センサ出力と、時間との関係を示すグラフ

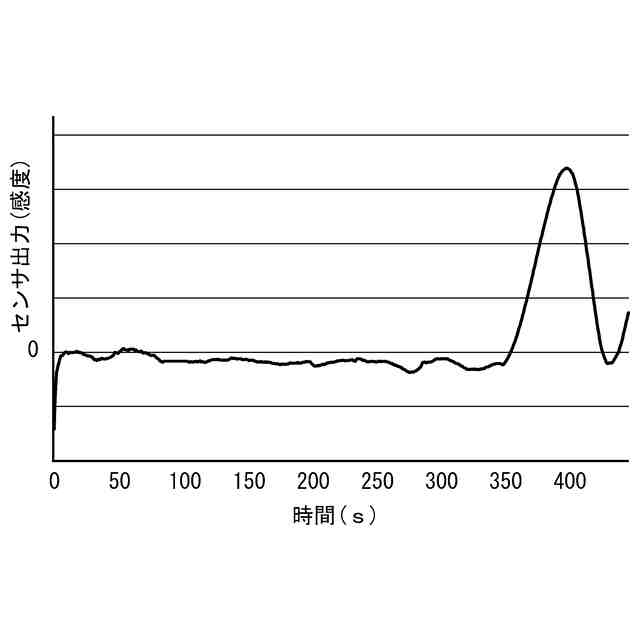

互いに混合した状態でフィルタ上に滴下されつつ、フィルタを通過したバンコマイシン及びアミカシンに対するセンサ出力と、時間との関係を示すグラフ
【発明を実施するための形態】
（【００１１】以降は省略されています）
