公開番号2025062455
公報種別公開特許公報(A)
公開日2025-04-14
出願番号2023171547
出願日2023-10-02
発明の名称空調装置
出願人株式会社コロナ
代理人個人,個人,個人,個人,個人
主分類F24F 13/20 20060101AFI20250407BHJP(加熱;レンジ;換気)
要約【課題】ケースの内部の塵埃を払う払拭部材を安定して移動させることができる空調装置を提供すること。

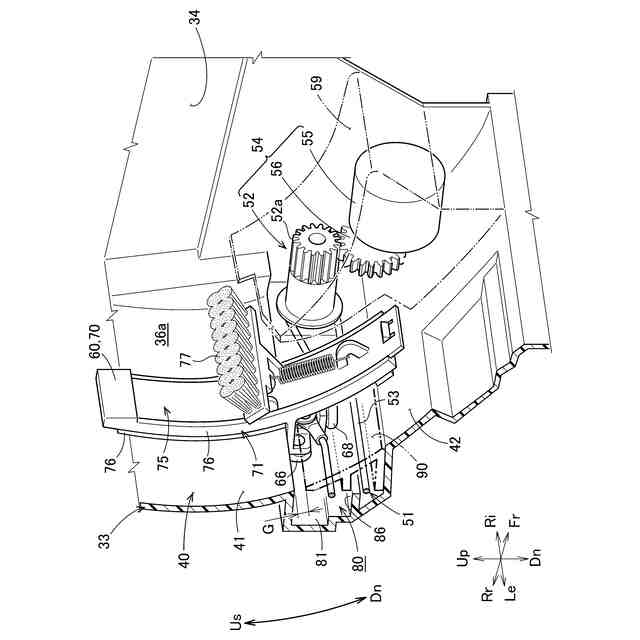

【解決手段】空調装置10は、ファン21の外周の一部を囲う外周壁面40と、ファン21の軸線方向に移動可能な移動部材60と、移動部材60に取り付けられてケース30内に付着した塵埃を払う払拭部材76,77と、プーリ52に架け渡されていると共に移動部材60が固定されている環状の架け渡し部材53と、移動部材60の移動をガイド可能なガイドローラ68と、ガイドローラ68の端面69に対向し、移動部材60が傾いた際にガイドローラ68が接触することにより、ガイドローラ68を支持可能な支持面86と、を備えている。
【選択図】図7
特許請求の範囲【請求項1】

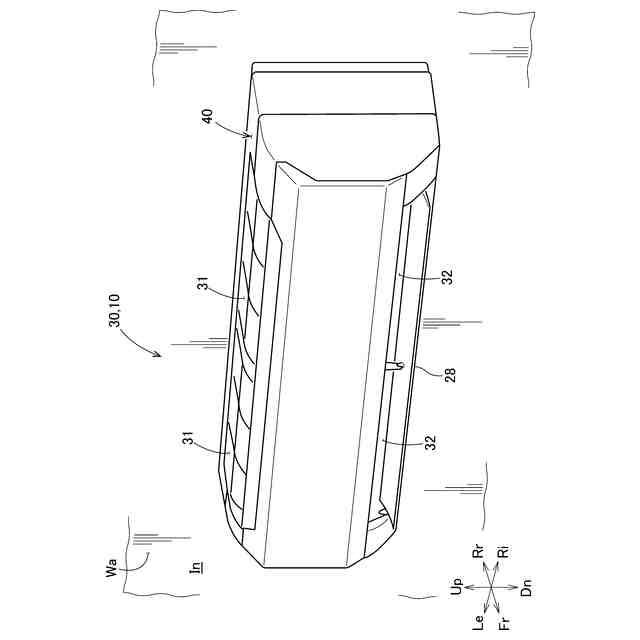

外部からの空気を取り入れ可能な空気取入口及び取り入れられた空気を外部へ吹出し可能な空気吹出口が開けられているケースと、

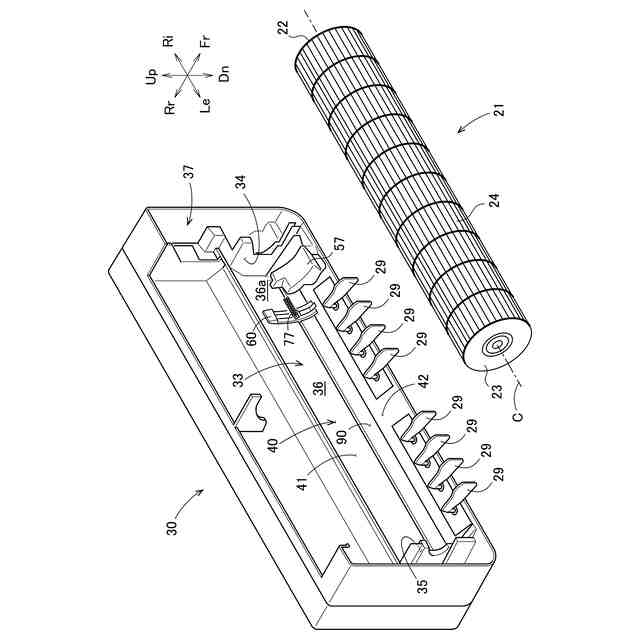

前記ケースに収納されており、回転することにより空気を送風するファンと、
前記ファンの外周の一部を囲うように前記ケースに形成され、前記ファンに送られる空気をガイド可能な外周壁面と、

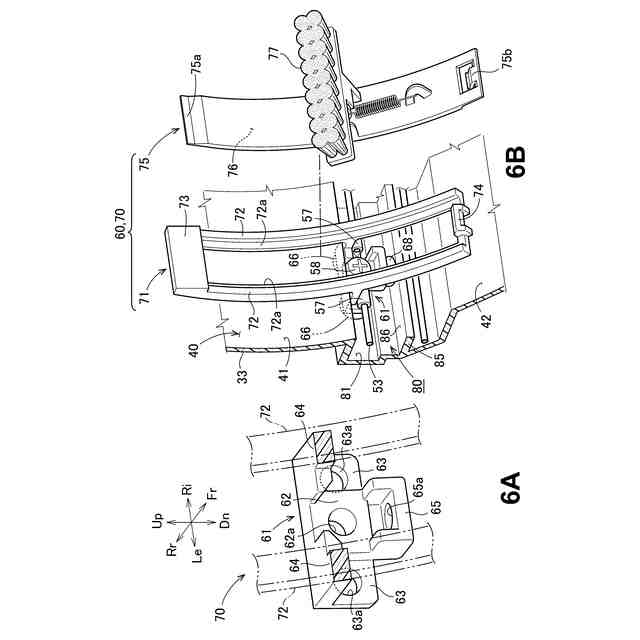

前記外周壁面と前記ファンとの間に位置し、前記ファンの軸線方向に移動可能な移動部材と、
前記移動部材に取り付けられて前記ケース内に付着した塵埃を払う払拭部材と、
前記ケースに回転可能に設けられているプーリと、
前記プーリに架け渡されていると共に前記移動部材が固定されている環状の架け渡し部材と、

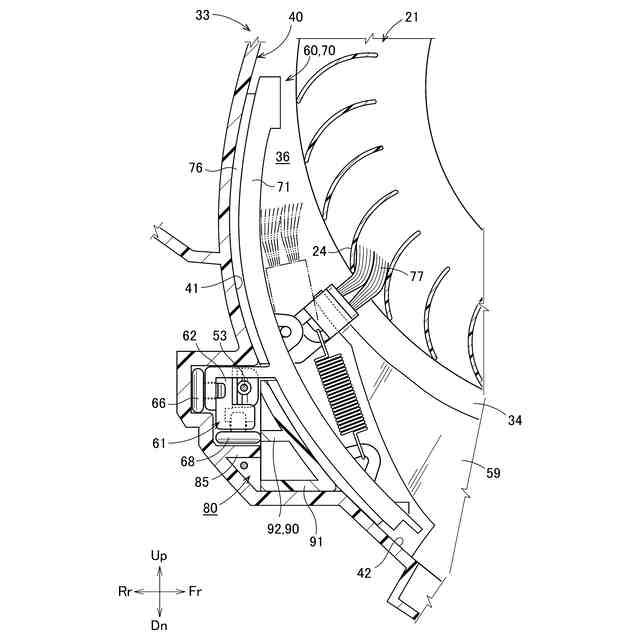

前記移動部材に回転可能に取り付けられて、前記移動部材の移動をガイド可能なガイドローラと、

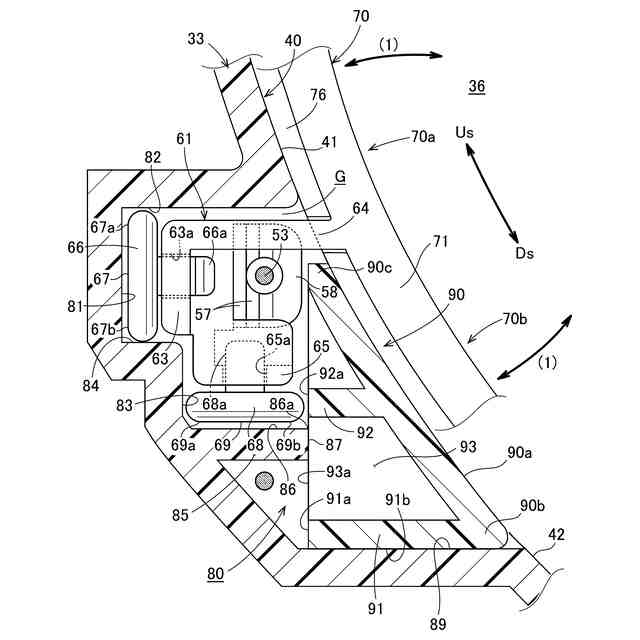

前記ガイドローラの端面に対向し、前記移動部材が傾いた際に前記ガイドローラが接触することにより、前記ガイドローラを支持可能な支持面と、を備えた、空調装置。
続きを表示(約 480 文字)【請求項2】
前記外周壁面に凹部状に形成されて、前記架け渡し部材を収納している架け渡し部材収納部と、
前記架け渡し部材収納部の開口を塞いでいると共に前記外周壁面の一部を構成する蓋と、を備え、
前記架け渡し部材収納部は、前記支持面を有している、
請求項1に記載の空調装置。
【請求項3】
前記支持面の前記蓋側の端部は、前記蓋に接触している、
請求項2に記載の空調装置。
【請求項4】
前記払拭部材は、前記外周壁面に付着した塵埃を払う外周壁面用払拭部材であり、
前記移動部材は、前記架け渡し部材に固定されている固定部と、前記固定部に支持されていると共に、前記外周壁面用払拭部材を取付可能な基部と、を有し、
前記基部は、
前記固定部から前記外周壁面に沿って流れる空気の上流側へ延びている上流側基部と、
前記固定部から前記外周壁面に沿って流れる空気の下流側へ延びている下流側基部と、を有している、
請求項1~請求項3のいずれか1項に記載の空調装置。

発明の詳細な説明【技術分野】
【0001】
本発明は、ケースの内部の塵埃を払拭する機能を備えた空調装置に関する。
続きを表示(約 1,400 文字)【背景技術】
【0002】
住宅等の室内の温度を調節するのに広く空調装置が用いられている。空調装置に関する従来技術として特許文献1に開示される技術がある。
【0003】
特許文献1に開示された空調装置は、回転することにより空気を室内に送風するファンと、ファンを収納しているケースと、を備えている。空調装置は、ファンを収納したケースの内部の塵埃を払拭する払拭機構を備えている。
【0004】
具体的には、払拭機構は、ファンに接触可能に設けられファンを清掃するためのブラシを有する。ブラシをファンに接触させた状態でファンを回転させることにより、ファンに付着した塵埃を除去することができる。
【先行技術文献】
【特許文献】
【0005】
特開2019-143961号公報
【発明の概要】
【発明が解決しようとする課題】
【0006】
ケースの内部の塵埃を払拭する払拭機構としては、先行技術の他に、例えば、ファンの軸線方向に移動可能な移動部材と、移動部材に取り付けられてケース内部の塵埃を払拭する払拭部材(ブラシやシート)と、を備えたものも考えられる。
【0007】
移動部材を移動させる機構として、プーリ機構が挙げられる。具体的には、ファンの軸線方向の両端に2つのプーリを設け、2つのプーリに環状のロープ(架け渡し部材)を架け渡す。ロープに払拭部材であるブラシやシートを固定し、プーリを回転させると、ブラシやシートをファンの軸線方向に沿って移動させることができる。
【0008】
ただし、プーリに架け渡されるロープなどの部材は変形しやすい素材でもある。変形しやすいロープに固定された移動部材は、その移動の際にふらつくおそれがある。移動部材がふらつくと、移動部材に取り付けられた払拭部材(ブラシやシート)もふらつき、払拭機能が損なわれるため、改良の余地がある。
【0009】
本発明は、ケースの内部の塵埃を払う払拭部材を安定して移動させることができる空調装置の提供を課題とする。
【課題を解決するための手段】
【0010】
本発明では、外部からの空気を取り入れ可能な空気取入口及び取り入れられた空気を外部へ吹出し可能な空気吹出口が開けられているケースと、
前記ケースに収納されており、回転することにより空気を送風するファンと、
前記ファンの外周の一部を囲うように前記ケースに形成され、前記ファンに送られる空気をガイド可能な外周壁面と、
前記外周壁面と前記ファンとの間に位置し、前記ファンの軸線方向に移動可能な移動部材と、
前記移動部材に取り付けられて前記ケース内に付着した塵埃を払う払拭部材と、
前記ケースに回転可能に設けられているプーリと、
前記プーリに架け渡されていると共に前記移動部材が固定されている環状の架け渡し部材と、
前記移動部材に回転可能に取り付けられて、前記移動部材の移動をガイド可能なガイドローラと、
前記ガイドローラの端面に対向し、前記移動部材が傾いた際に前記ガイドローラが接触することにより、前記ガイドローラを支持可能な支持面と、を備えた、空調装置が提供される。
【発明の効果】
(【0011】以降は省略されています)
