特許ウォッチ

公開番号2025062304
公報種別公開特許公報(A)
公開日2025-04-14
出願番号2023171273
出願日2023-10-02
発明の名称ガラス組成物、ガラス粉末、封着材料、ガラスペースト、封着パッケージおよび有機エレクトロルミネセンスパネル
出願人AGC株式会社
代理人個人,個人,個人,個人
主分類C03C 8/16 20060101AFI20250407BHJP(ガラス;鉱物またはスラグウール)
要約【課題】耐発泡性に優れるガラス組成物の提供。
【解決手段】実質的にアルカリ金属および鉛を含有しないガラス組成物であって、上記ガラス組成物の軟化点より50℃高い温度から、上記ガラス組成物の軟化点より70℃高い温度の範囲における1℃あたりの流動性上昇率が、1.10%/℃以上である、ガラス組成物。
【選択図】なし
特許請求の範囲【請求項１】
実質的にアルカリ金属および鉛を含有しないガラス組成物であって、
前記ガラス組成物の軟化点より５０℃高い温度から、前記ガラス組成物の軟化点より７０℃高い温度の範囲における１℃あたりの流動性上昇率が、１．１０％／℃以上である、ガラス組成物。
続きを表示（約 1,100 文字）【請求項２】
バナジウムおよびテルルを少なくとも含有する、請求項１に記載のガラス組成物。
【請求項３】
酸化物基準のモル％表示で、
Ｖ
２
Ｏ
５
を２５．０～５０．０％、ＴｅＯ
２
を２０．０～５０．０％、および、ＺｎＯを５．０～３０．０％含有し、
Ｖ
２
Ｏ
５
と、ＴｅＯ
２
と、ＺｎＯとの合計含有量が８４．０～９２．０％である、請求項２に記載のガラス組成物。
【請求項４】
酸化物基準のモル％表示で、
Ａｌ
２
Ｏ
３
、Ｌａ
２
Ｏ
３
、Ｙ
２
Ｏ
３
、および、ＣｕＯからなる群から選択される１種以上を０．１～５．０％含有し、
Ｖ
２
Ｏ
５
と、ＴｅＯ
２
との合計含有量が６３．０～７０．０％である、請求項２または３に記載のガラス組成物。
【請求項５】
さらに、リンおよび銅からなる群から選択される１種以上の成分を含有し、
酸化物基準のモル％表示で、
ＴｅＯ
２
を４２．０～５２．０％含有し、
Ｖ
２
Ｏ
５
と、ＴｅＯ
２
との合計含有量が７０．０～８５．０％である、請求項２または３に記載のガラス組成物。
【請求項６】
酸化物基準のモル％表示で、
Ｌａ
２
Ｏ
３
、および、Ｙ
２
Ｏ
３
からなる群から選択される１種以上を０．１～５．０％含有し、
ＢａＯの含有量が０．１～４．５％である、請求項１～３のいずれか１項に記載のガラス組成物。
【請求項７】
酸化物基準のモル％表示で、Ｎｂ
２
Ｏ
５
の含有量が２．０～１０．０％である、請求項１～３のいずれか１項に記載のガラス組成物。
【請求項８】
累積粒度分布における体積基準の５０％の粒径が、０．１～１００μｍであり、請求項１～３のいずれか１項に記載のガラス組成物からなる、ガラス粉末。
【請求項９】
請求項８に記載のガラス粉末と、低膨張充填材および電磁波吸収物質の少なくとも一方とを含む、封着材料。
【請求項１０】
請求項８に記載のガラス粉末と、有機ビヒクルとを含む、ガラスペースト。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、ガラス組成物に関する。
また、本発明は、ガラス粉末、封着材料、封着パッケージおよび有機エレクトロルミネセンスパネルにも関する。
続きを表示（約 2,900 文字）【背景技術】
【０００２】
有機ＥＬディスプレイ（ＯｒｇａｎｉｃＥｌｅｃｔｒｏ－ＬｕｍｉｎｅｓｃｅｎｃｅＤｈｉｓｐｌａｙ：ＯＬＥＤ）、および、プラズマディスプレイ（ＰｌａｓｍａＤｈｉｓｐｌａｙ）等を用いた平板型パネルディスプレイ（ＦｌａｔＰａｎｅｌＤｈｉｓｐｌａｙ：ＦＰＤ）は、一般に、封止された一対のガラス基板の間に、発光素子が配置される構造を有する。
また、液晶表示ディスプレイ（ＬｉｑｕｉｄＣｒｙｓｔａｌＤｈｉｓｐｌａｙ：ＬＣＤ）は、一般に、封止された一対のガラス基板の間に、液晶が充填された構造を有する。
さらに、有機薄膜太陽電池、および、色素増感太陽電池等の太陽光発電パネルは、一般に、封止された一対のガラス基板の間に、光電変換素子が配置される構造を有する。
【０００３】
上記のようなガラス基板の封止は、例えば、一対のガラス基板の間にガラス粉末を配置し、配置したガラス粉末を溶融させ、凝固したガラス粉末に由来する材料によって封着して行われる。
このような封着に用いられるガラス粉末に含まれるガラス組成物としては、種々のガラス組成物が検討されている。例えば、特許文献１では、Ｖ
２
Ｏ
５
、ＴｅＯ
２
、ＺｎＯ、およびＢｉ
２
Ｏ
３
を含むガラス組成物が開示されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０２１－０６６６４７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
上記のようにガラス組成物を封着に用いる場合、接合不良が発生しないことが求められる。特に、ＯＬＥＤ等においては、空気中の水分などによって発光性能が低下するため、接合不良が生じにくい、信頼性の高い封着材料が求められる。
【０００６】
本発明者らが特許文献１に記載のガラス組成物について検討したところ、封着を行う際に、溶融したガラス組成物にボイド（気泡）が発生し、それにより接合不良が生じる場合があることを知見した。
また、ガラス組成物を封着以外に使用する場合も、ボイド（気泡）が発生すると、種々の不具合が生じ得る。
このため、ガラス組成物は、溶融させたときの耐発泡性（以下、単に「耐発泡性」という）に優れることが要求される場合がある。
【０００７】
本発明は、上記課題に鑑みてなされたものであり、耐発泡性に優れるガラス組成物の提供を課題とする。
また、本発明は、ガラス粉末、封着材料、ガラスペースト、封着パッケージおよび有機エレクトロルミネセンスパネルの提供も課題とする。
【課題を解決するための手段】
【０００８】
本発明者らは、上記課題について鋭意検討した結果、ガラス組成物の温度上昇に対する流動性上昇率を調整することで、所望の効果が得られることを見出し、本発明に至った。
【０００９】
すなわち、発明者らは、以下の構成により上記課題が解決できることを見出した。
〔１〕実質的にアルカリ金属および鉛を含有しないガラス組成物であって、
上記ガラス組成物の軟化点より５０℃高い温度から、上記ガラス組成物の軟化点より７０℃高い温度の範囲における１℃あたりの流動性上昇率が、１．１０％／℃以上である、ガラス組成物。
〔２〕バナジウムおよびテルルを少なくとも含有する、〔１〕に記載のガラス組成物。
〔３〕酸化物基準のモル％表示で、
Ｖ
２
Ｏ
５
を２５．０～５０．０％、ＴｅＯ
２
を２０．０～５０．０％、および、ＺｎＯを５．０～３０．０％含有し、
Ｖ
２
Ｏ
５
と、ＴｅＯ
２
と、ＺｎＯとの合計含有量が８４．０～９２．０％である、〔２〕に記載のガラス組成物。
〔４〕酸化物基準のモル％表示で、
Ａｌ
２
Ｏ
３
、Ｌａ
２
Ｏ
３
、Ｙ
２
Ｏ
３
、および、ＣｕＯからなる群から選択される１種以上を０．１～５．０％含有し、
Ｖ
２
Ｏ
５
と、ＴｅＯ
２
との合計含有量が６３．０～７０．０％である、〔２〕または〔３〕に記載のガラス組成物。
〔５〕さらに、リンおよび銅からなる群から選択される１種以上の成分を含有し、
酸化物基準のモル％表示で、
ＴｅＯ
２
を４２．０～５２．０％含有し、
Ｖ
２
Ｏ
５
と、ＴｅＯ
２
との合計含有量が７０．０～８５．０％である、〔２〕～〔４〕のいずれか１つに記載のガラス組成物。
〔６〕酸化物基準のモル％表示で、
Ｌａ
２
Ｏ
３
、および、Ｙ
２
Ｏ
３
からなる群から選択される１種以上を０．１～５．０％含有し、
ＢａＯの含有量が０．１～４．５％である、〔１〕～〔５〕のいずれか１つに記載のガラス組成物。
〔７〕酸化物基準のモル％表示で、Ｎｂ
２
Ｏ
５
の含有量が２．０～１０．０％である、〔１〕～〔６〕のいずれか１つに記載のガラス組成物。
〔８〕累積粒度分布における体積基準の５０％の粒径が、０．１～１００μｍであり、〔１〕～〔７〕のいずれか１つに記載のガラス組成物からなる、ガラス粉末。
〔９〕〔８〕に記載のガラス粉末と、低膨張充填材および電磁波吸収物質の少なくとも一方とを含む、封着材料。
〔１０〕〔８〕に記載のガラス粉末と、有機ビヒクルとを含む、ガラスペースト。
〔１１〕さらに低膨張充填材およびレーザー吸収物質の少なくとも一方を含む、〔１０〕に記載のガラスペースト。

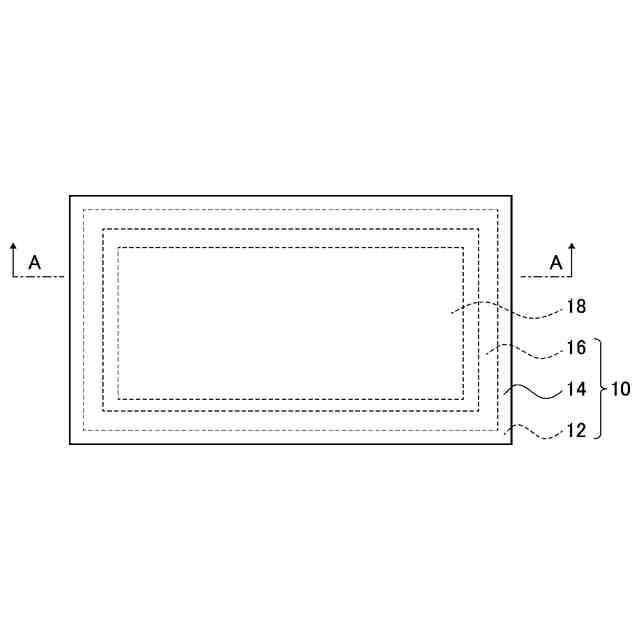

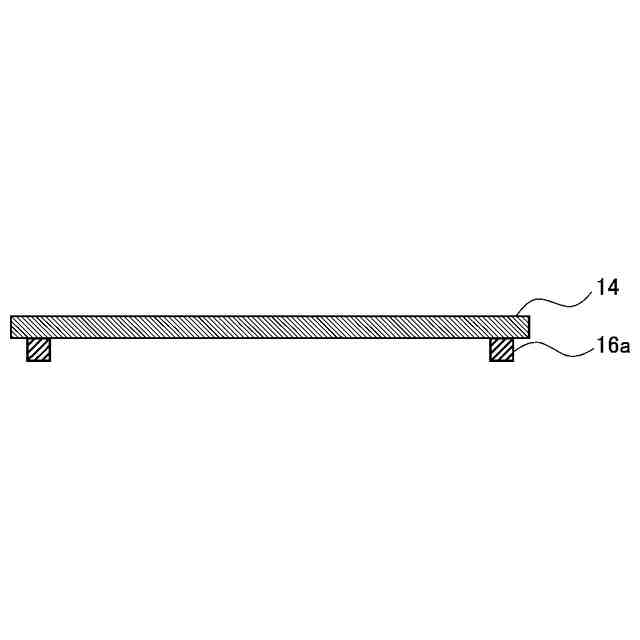

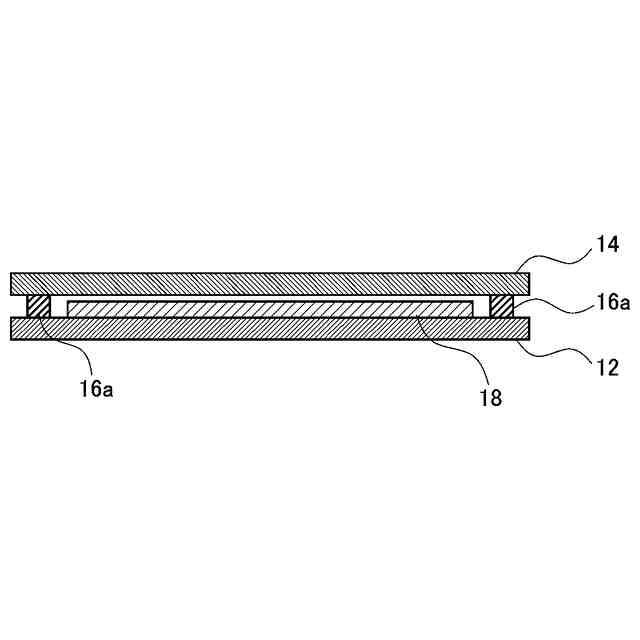

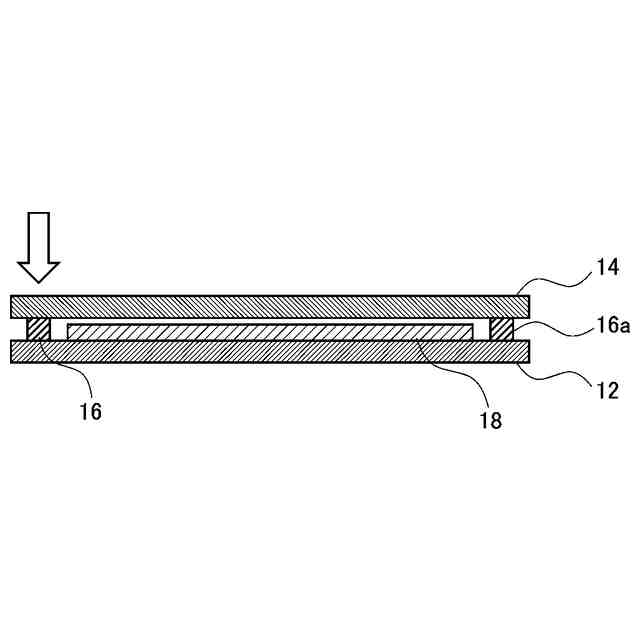

〔１２〕第１の基板と、
上記第１の基板に対向して配置される第２の基板と、
上記第１の基板と上記第２の基板との間に配置され、上記第１の基板と上記第２の基板とを接着する封着層と、を有する封着パッケージであって、
【発明の効果】
【００１０】
本発明によれば、耐発泡性に優れるガラス組成物を提供できる。
また、本発明によれば、ガラス粉末、封着材料、ガラスペースト、封着パッケージおよび有機エレクトロルミネセンスパネルも提供できる。
【図面の簡単な説明】
（【００１１】以降は省略されています）

関連特許
