公開番号2025061795
公報種別公開特許公報(A)
公開日2025-04-11
出願番号2025010531,2023568910
出願日2025-01-24,2021-12-22
発明の名称ウェアラブルデバイスおよび行動評価システム
出願人マクセル株式会社
代理人弁理士法人筒井国際特許事務所
主分類G06T 7/00 20170101AFI20250403BHJP(計算;計数)
要約【課題】装着者と対象人との直接的な関係性を測定および評価し、評価結果を明示することにより装着者の行動への気づき等を与えることが可能なウェアラブルデバイスおよび行動評価システムを提供する。また、人の精神的、肉体的健康の維持を可能にすることにより、持続可能な開発目標(SDGs)の「すべての人に健康と福祉を」に貢献する。
【解決手段】装着者の前方または周囲の対象人を撮影して被写体画像を生成する撮像装置と、被写体画像内に含まれる対象人の検知および顔認識を行い、顔認識で得られる対象人の顔の表情に基づく表情評価点を装着者に付与するように、被写体画像を処理する被写体画像処理装置と、表情評価点、および評価対象となった装着者の行動時間としての行動評価時間から、装着者の行動を評価する行動評価点を求める評価処理を実行し、行動評価点を出力する出力処理装置と、を備える。

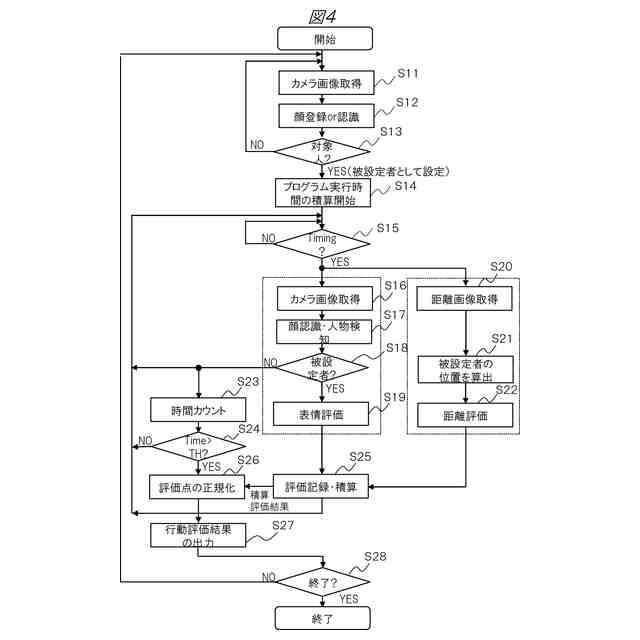

【選択図】図4
特許請求の範囲【請求項１】
装着者の前方または周囲の対象人を撮影して被写体画像を生成する撮像装置と、
前記被写体画像内に含まれる前記対象人の検知および顔認識を行い、前記顔認識で得られる前記対象人の顔の表情に基づく表情評価点を前記装着者に付与するように、前記被写体画像を処理する被写体画像処理装置と、
前記表情評価点、および評価対象となった前記装着者の行動時間としての行動評価時間から、前記装着者の行動を評価する行動評価点を求める評価処理を実行し、前記行動評価点を出力する出力処理装置と、
を備える、ウェアラブルデバイス。
続きを表示（約 1,300 文字）【請求項２】
請求項１に記載のウェアラブルデバイスにおいて、
前記出力処理装置は、前記対象人を被設定者として設定した第１時点から前記評価処理の実行を開始し、生成された前記被写体画像から前記被設定者が閾値時間検出されなくなった第２時点までの、前記第１時点から前記第２時点までの期間を前記行動評価時間とし、前記行動評価時間における前記表情評価点の積算値に基づく前記行動評価点を出力する、
ウェアラブルデバイス。
【請求項３】
請求項１に記載のウェアラブルデバイスにおいて、
前記被写体画像処理装置による前記被写体画像の処理を、一定周期のタイミングで実行する、
ウェアラブルデバイス。
【請求項４】
請求項３に記載のウェアラブルデバイスにおいて、
前記出力処理装置は、前記一定周期のタイミング毎に、前記表情評価点を積算し、積算された前記表情評価点の統計値を算出し、算出された各々の統計値を前記行動評価時間で正規化した値を前記行動評価点とするように、前記評価処理を実行する、
ウェアラブルデバイス。
【請求項５】
請求項４に記載のウェアラブルデバイスにおいて、
前記統計値は、積算された前記表情評価点について加算平均または重み付け平均して求められた平均値である、
ウェアラブルデバイス。
【請求項６】
請求項２に記載のウェアラブルデバイスにおいて、
前記出力処理装置は、
前記表情評価点を、一定周期のタイミング毎に積算し、当該積算値が前記行動評価時間の間に累積して得る累積値を行動評価点とするように、前記評価処理を実行する、
ウェアラブルデバイス。
【請求項７】
請求項１に記載のウェアラブルデバイスにおいて、

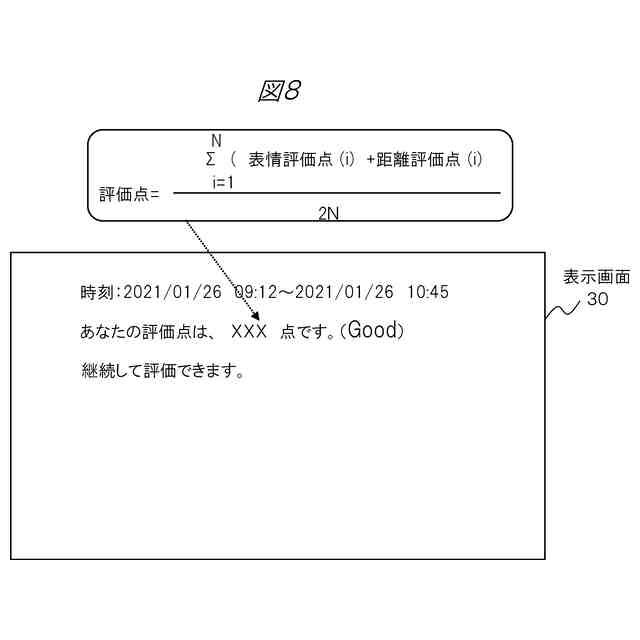

前記出力処理装置は、前記行動評価点を含む行動評価結果を示す画面を、表示部に出力する、
ウェアラブルデバイス。
【請求項８】
請求項２に記載のウェアラブルデバイスにおいて、
データ保存部を備え、
前記出力処理装置は、前記表情評価点を、前記行動評価時間の開始時刻である前記第１時点および終了時刻である前記第２時点とともに、前記データ保存部に記録する、
ウェアラブルデバイス。
【請求項９】
請求項２に記載のウェアラブルデバイスにおいて、
ネットワークに接続する通信部を備え、
前記出力処理装置は、前記表情評価点を、前記行動評価時間の開始時刻である前記第１時点および終了時刻である前記第２時点とともに、前記通信部を介してサーバ装置に出力する、
ウェアラブルデバイス。
【請求項１０】
請求項２に記載のウェアラブルデバイスにおいて、
前記被写体画像処理装置は、前記被写体画像内に含まれる複数の前記対象人の検知および顔認識を行い、各々の前記対象人に前記表情評価点を付与するように、前記被写体画像を処理し、
前記出力処理装置は、前記装着者の行動を評価する行動評価点を求める評価処理を、前記対象人の各々に対して実行する、
ウェアラブルデバイス。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、ウェアラブルデバイスおよび行動評価システムに関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
特許文献１には、組織に属する人と人との関係性を測定するために、対面センサを装着させた人同士が対面した状態を検出し、人同士の対面履歴の作成、分析等を通じて、組織の活性度合いを視覚化するシステムが提案されている。
【０００３】
また、カメラを装着して、人の目線の前方背景を撮影して、スポーツ等の行動をコンテンツとして制作するウェアラブルデバイス、いわゆる“アクションカム”が市販されている。
【０００４】
さらに、例えば特許文献２に記載されているように、車の自動運転の分野では、レーザ光をスキャンしながら照射し、反射光の到達時間や位相差を計測することで、背景との距離を得る測距センサ（ＬｉＤＡＲ：ＬｉｇｈｔＤｅｔｅｃｔｉｏｎＡｎｄＲａｎｇｉｎｇ）が知られている。測距センサは、携帯情報デバイスへの採用事例も知られている。
【０００５】
しかしながら、特許文献１に記載の技術では、組織の活性度合いを推定することに着目されており、人と人との直接的な関係性の活用については何ら言及されていない。また、特許文献１に記載の技術では、人と人との対面計測は、対面センサを装着した人同士でしか行えないという課題もある。
【先行技術文献】
【特許文献】
【０００６】
特開２００８－２１０３６３号公報
国際公開２０１９－０８２９２６号
【発明の概要】
【発明が解決しようとする課題】
【０００７】
上記のように、特許文献１では、人と人との直接的な関係性の活用についての記載がない。また、特許文献１に記載の技術では、組織に属するすべての人に対面センサを装着しなければならないという課題がある。
【０００８】
本発明の目的は、装着者と対象人との直接的な関係性を測定および評価し、評価結果を明示することにより装着者の行動への気づき等を与えることが可能なウェアラブルデバイスおよび行動評価システムを提供することにある。
【課題を解決するための手段】
【０００９】
本願において開示される発明のうち、代表的なものの概要を簡単に説明すれば、以下のとおりである。
【００１０】
本発明の代表的な実施の形態によるウェアラブルデバイスは、装着者の前方または周囲の対象人を撮影して被写体画像を生成する撮像装置と、前記被写体画像内に含まれる前記対象人の検知および顔認識を行い、前記顔認識で得られる前記対象人の顔の表情に基づく表情評価点を前記装着者に付与するように、前記被写体画像を処理する被写体画像処理装置と、前記表情評価点、および評価対象となった前記装着者の行動時間としての行動評価時間から、前記装着者の行動を評価する行動評価点を求める評価処理を実行し、前記行動評価点を出力する出力処理装置と、を備える。
（【００１１】以降は省略されています）
