特許ウォッチ

公開番号2025061251
公報種別公開特許公報(A)
公開日2025-04-10
出願番号2025004745,2023134923
出願日2025-01-14,2020-12-11
発明の名称磁気記録媒体基板用または磁気記録再生装置用ガラススペーサ用のガラス、磁気記録媒体基板、磁気記録媒体、磁気記録再生装置用ガラススペーサおよび磁気記録再生装置
出願人HOYA株式会社
代理人弁理士法人特許事務所サイクス
主分類C03C 3/087 20060101AFI20250403BHJP(ガラス;鉱物またはスラグウール)

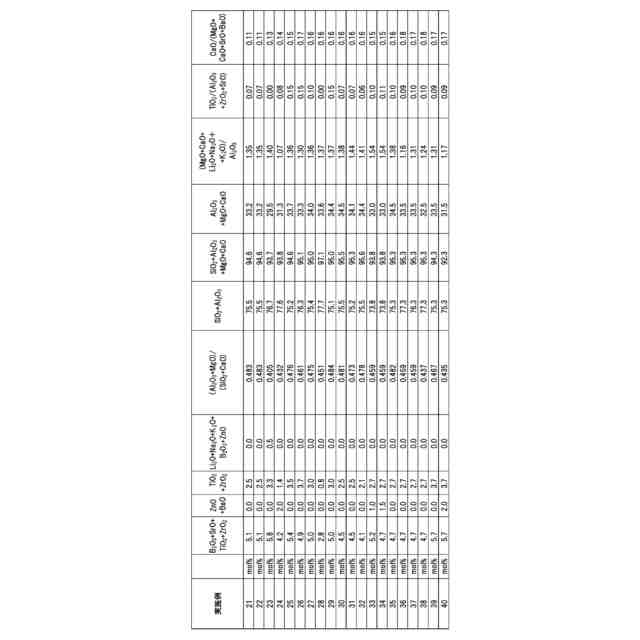

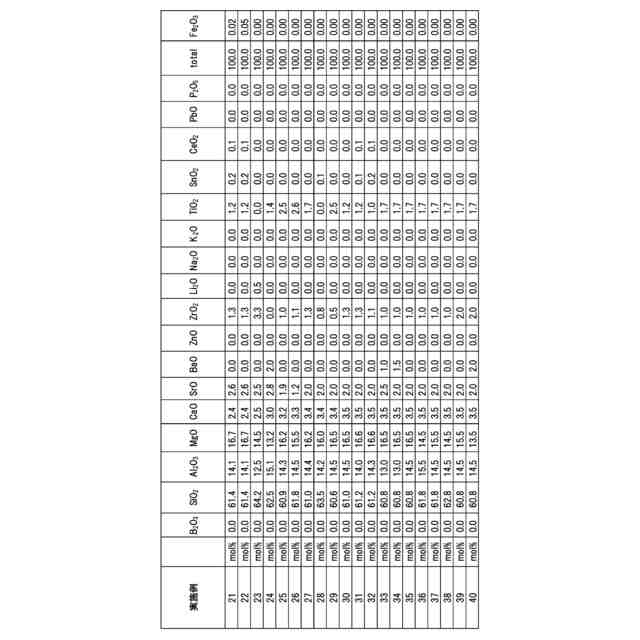

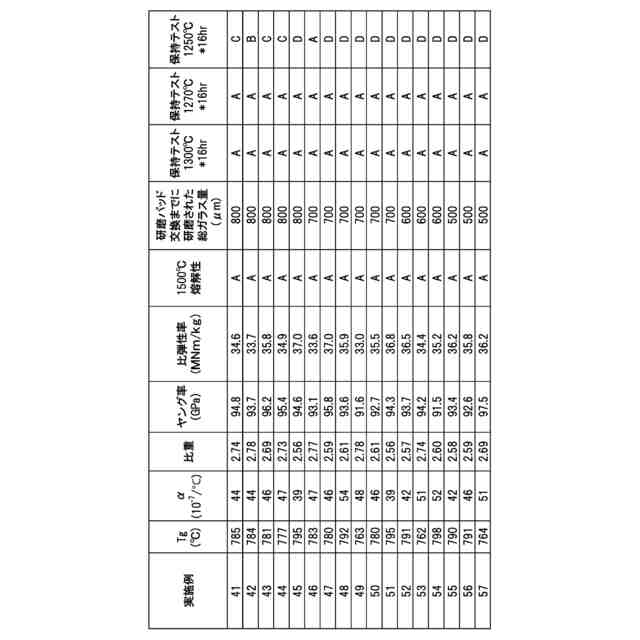

要約【課題】優れた耐熱性および生産性を有する磁気記録媒体基板用ガラスを提供する。
【解決手段】Li₂O、Na₂O、K₂O、B₂O₃およびZnOの合計含有量(Li₂O+Na₂O+K₂O+B₂O₃+ZnO)が0モル%以上3モル%以下、SiO₂とCaOとの合計含有量に対するAl₂O₃とMgOとの合計含有量のモル比[(Al₂O₃+MgO)/(SiO₂+CaO)]が0.30以上0.6以下、SiO₂とAl₂O₃との合計含有量(SiO₂+Al₂O₃)が64モル%以上85モル%以下、かつSiO₂、Al₂O₃、MgOおよびCaOの合計含有量(SiO₂+Al₂O₃+MgO+CaO)が87モル%以上98モル%以下である磁気記録媒体基板用または磁気記録再生装置用ガラススペーサ用のガラスが提供される。
【選択図】なし
特許請求の範囲【請求項１】
ＳｉＯ
２
とＣａＯとの合計含有量に対するＡｌ
２
Ｏ
３
とＭｇＯとの合計含有量のモル比[（Ａｌ
２
Ｏ
３
＋ＭｇＯ）／（ＳｉＯ
２
＋ＣａＯ）]が０．３０以上０．６以下、
ＳｉＯ
２
とＡｌ
２
Ｏ
３
との合計含有量（ＳｉＯ
２
＋Ａｌ
２
Ｏ
３
）が６４モル％以上８５モル％以下、
ＭｇＯ含有量が１３．２モル％以上、
Ｌｉ
２
Ｏ含有量が３％以下、
Ａｌ
２
Ｏ
３
含有量に対するＭｇＯ、ＣａＯ、Ｌｉ
２
Ｏ、Ｎａ
２
ＯおよびＫ
２
Ｏの合計含有量のモル比［（ＭｇＯ＋ＣａＯ＋Ｌｉ
２
Ｏ＋Ｎａ
２
Ｏ＋Ｋ
２
Ｏ）／Ａｌ
２
Ｏ
３
］が２以下、
ＳｉＯ
２
、Ａｌ
２
Ｏ
３
、ＭｇＯおよびＣａＯの合計含有量（ＳｉＯ
２
＋Ａｌ
２
Ｏ
３
＋ＭｇＯ＋ＣａＯ）が８７モル％以上９８モル％以下、かつ
１００～３００℃における平均線膨張係数αが６８×１０
－７
／℃以下、
である磁気記録媒体基板用または磁気記録再生装置用ガラススペーサ用のガラス。
続きを表示（約 810 文字）【請求項２】
ガラス転移温度が７４０℃以上である、請求項１に記載のガラス。
【請求項３】
ＳｉＯ
２
とＣａＯとの合計含有量に対するＡｌ
２
Ｏ
３
とＭｇＯとの合計含有量のモル比[（Ａｌ
２
Ｏ
３
＋ＭｇＯ）／（ＳｉＯ
２
＋ＣａＯ）]が０．３０以上０．６以下、
ＳｉＯ
２
とＡｌ
２
Ｏ
３
との合計含有量（ＳｉＯ
２
＋Ａｌ
２
Ｏ
３
）が６４モル％以上８５モル％以下、
ＭｇＯ含有量が１３．２モル％以上、
ＳｉＯ
２
、Ａｌ
２
Ｏ
３
、ＭｇＯおよびＣａＯの合計含有量（ＳｉＯ
２
＋Ａｌ
２
Ｏ
３
＋ＭｇＯ＋ＣａＯ）が８７モル％以上９８モル％以下、
１００～３００℃における平均線膨張係数αが６８×１０
－７
／℃以下、かつ
ガラス転移温度が７４０℃以上、
である磁気記録媒体基板用または磁気記録再生装置用ガラススペーサ用のガラス。
【請求項４】
Ａｌ
２
Ｏ
３
含有量が１０モル％以上１８モル％以下である、請求項１～３のいずれか１項に記載のガラス。
【請求項５】
ＣａＯ含有量が０モル％以上７モル％以下である、請求項１～４のいずれか１項に記載のガラス。
【請求項６】
請求項１～５のいずれか１項に記載のガラスからなる磁気記録媒体基板。
【請求項７】
請求項６に記載の磁気記録媒体基板と磁気記録層とを有する磁気記録媒体。

発明の詳細な説明【技術分野】
【０００１】
本発明は、磁気記録媒体基板用または磁気記録再生装置用ガラススペーサ用のガラス、磁気記録媒体基板、磁気記録媒体、磁気記録再生装置用ガラススペーサおよび磁気記録再生装置に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
ハードディスク等の磁気記録媒体用の基板（磁気記録媒体基板）としては、従来、アルミニウム合金製の基板が用いられていた。しかし、アルミニウム合金製基板については、変形しやすい等の点が指摘されている。そのため現在では、ガラス製の磁気記録媒体基板が広く用いられている。
【０００３】
特許文献１には、無アルカリガラスが開示されている。同文献には、この文献に記載のガラスは磁気ディスク用ガラス基板としても使用できると記載されている（特許文献１の段落００１４参照）。
【先行技術文献】
【特許文献】
【０００４】
特開２０１５－２２４１５０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
磁気記録媒体基板上に磁気記録層を形成する工程では、通常、高温での成膜が行われるか、または成膜後に高温で熱処理が行われる。したがって、磁気記録媒体基板用のガラスには、高温処理に耐え得る高い耐熱性を有すること、具体的には高いガラス転移温度を有することが求められる。
【０００６】
更に、磁気記録媒体基板用のガラスは、生産し易いこと、即ち生産性に優れることも求められる。
【０００７】
以上の通り、磁気記録媒体基板用のガラスには、耐熱性および生産性に優れることが望まれる。しかし、本発明者の検討の結果、特許文献１には、ガラス転移温度が高いガラスが開示されているものの、生産性の点では改善が望まれることが明らかとなった。
【０００８】
本発明の一態様は、耐熱性および生産性が共に優れる磁気記録媒体基板用ガラスを提供することを目的とする。
【課題を解決するための手段】
【０００９】
本発明の一態様は、
Ｌｉ
２
Ｏ、Ｎａ
２
Ｏ、Ｋ
２
Ｏ、Ｂ
２
Ｏ
３
およびＺｎＯの合計含有量（Ｌｉ
２
Ｏ＋Ｎａ
２
Ｏ＋Ｋ
２
Ｏ＋Ｂ
２
Ｏ
３
＋ＺｎＯ）が０モル％以上３モル％以下、
ＳｉＯ
２
とＣａＯとの合計含有量に対するＡｌ
２
Ｏ
３
とＭｇＯとの合計含有量のモル比[（Ａｌ
２
Ｏ
３
＋ＭｇＯ）／（ＳｉＯ
２
＋ＣａＯ）]が０．３０以上０．６以下、
ＳｉＯ
２
とＡｌ
２
Ｏ
３
との合計含有量（ＳｉＯ
２
＋Ａｌ
２
Ｏ
３
）が６４モル％以上８５モル％以下、かつ
ＳｉＯ
２
、Ａｌ
２
Ｏ
３
、ＭｇＯおよびＣａＯの合計含有量（ＳｉＯ
２
＋Ａｌ
２
Ｏ
３
＋ＭｇＯ＋ＣａＯ）が８７モル％以上９８モル％以下、
である磁気記録媒体基板用または磁気記録再生装置用ガラススペーサ用のガラス（以下、「ガラスＡ」とも記載する。）、
に関する。
【００１０】
また、本発明の他の一態様は、
ＳｉＯ
２
とＣａＯとの合計含有量に対するＡｌ
２
Ｏ
３
とＭｇＯとの合計含有量のモル比[（Ａｌ
２
Ｏ
３
＋ＭｇＯ）／（ＳｉＯ
２
＋ＣａＯ）]が０．３０以上０．６以下、
ＳｉＯ
２
とＡｌ
２
Ｏ
３
との合計含有量（ＳｉＯ
２
＋Ａｌ
２
Ｏ
３
）が６４モル％以上８５モル％以下、
ＳｉＯ
２
、Ａｌ
２
Ｏ
３
、ＭｇＯおよびＣａＯの合計含有量（ＳｉＯ
２
＋Ａｌ
２
Ｏ
３
＋ＭｇＯ＋ＣａＯ）が８７モル％以上９８モル％以下、かつ
ガラス転移温度が７４０℃以上、
である磁気記録媒体基板用または磁気記録再生装置用ガラススペーサ用のガラス（以下、「ガラスＢ」とも記載する。）、
に関する。
（【００１１】以降は省略されています）

関連特許
