特許ウォッチ

公開番号2025059623
公報種別公開特許公報(A)
公開日2025-04-10
出願番号2023169834
出願日2023-09-29
発明の名称副産物を原料とした造粒物、肥料及び造粒物の製造方法
出願人株式会社神鋼環境ソリューション,株式会社神戸製鋼所
代理人弁理士法人R&C
主分類B09B 3/21 20220101AFI20250403BHJP(固体廃棄物の処理;汚染土壌の再生)
要約【課題】副産物を原料とした造粒物、肥料及び造粒物の製造方法を提供する。
【解決手段】少なくとも一部が副産物である造粒対象物1と、結合剤2と、を含む造粒物10であって、結合剤2は、グリセリンを含んでいる造粒物。

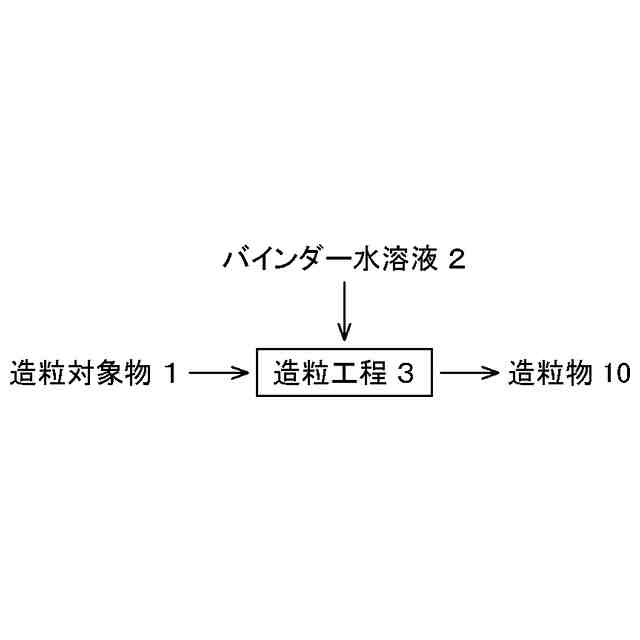

【選択図】図1
特許請求の範囲【請求項１】
少なくとも一部が副産物である造粒対象物と、結合剤と、を含む造粒物であって、
前記結合剤は、グリセリンを含んでいる造粒物。
続きを表示（約 530 文字）【請求項２】
前記結合剤に含まれるグリセリンは、バイオマス燃料生成時の副生成物である請求項１に記載の造粒物。
【請求項３】
前記副産物は、製鋼スラグ及びバイオマス灰の少なくとも一方を含む請求項２に記載の造粒物。
【請求項４】
前記造粒対象物は、前記副産物に二酸化炭素を含有する流体を接触させることにより炭酸化されたものである請求項３に記載の造粒物。
【請求項５】
請求項２～４のいずれか一項に記載の造粒物を含む肥料。
【請求項６】
副産物を有する造粒対象物を、グリセリンを含む結合剤を用いて造粒する造粒工程を有する、造粒物の製造方法。
【請求項７】
前記結合剤に含まれるグリセリンは、バイオマス燃料生成時の副生成物である請求項６に記載の造粒物の製造方法。
【請求項８】
前記副産物は、製鋼スラグ又はバイオマス灰の少なくとも一方を含む請求項７に記載の造粒物の製造方法。
【請求項９】
前記副産物に二酸化炭素を含有する流体を接触させることにより炭酸化を実施する炭酸化処理工程を前記造粒工程の前に実施する請求項８に記載の造粒物の製造方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、副産物を原料とした造粒物、肥料及び造粒物の製造方法に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
持続可能な社会の実現のために、各種製品の製造工程において発生する副産物を有効に利用することが求められている。
【０００３】
副産物の有効利用として、木質バイオマス発電により排出される焼却灰（以下、バイオマス灰ともいう）を、肥料や路盤材等に使用する取り組みが知られる。特許文献１には、酸を含侵させた微粉炭とバイオマス灰を混合し、得られた混合物を乾燥させた後、結合剤を添加して造粒することにより肥料を得る方法が記載されている。
【０００４】
また、鉄鋼プロセスで生じるスラグを有効利用する取り組みもある。特許文献２には、鉄鋼の製造工程で生じる製鋼スラグを所定の粒径に粉砕し、所定の結合剤を添加して造粒することにより肥料を得る方法が記載されている。
【先行技術文献】
【特許文献】
【０００５】
特開２０２２－１９０６４２号公報
国際公開第２０１９／００４３３９号
【発明の概要】
【発明が解決しようとする課題】
【０００６】
特許文献１及び特許文献２においては、バイオマス灰や製鋼スラグの粉砕物等の造粒対象物を造粒するために結合剤が使用されている。造粒時に添加される結合剤である廃糖蜜、リグニン、デンプン等は外部から調達する必要があり、製造コストの上昇につながっていた。
【０００７】
本発明の目的は、副産物の有効利用を行うと共に、より効率的に造粒物を製造し提供するものである。
【課題を解決するための手段】
【０００８】
本発明に係る造粒物の特徴構成は、少なくとも一部が副産物である造粒対象物と、結合剤と、を含む造粒物であって、前記結合剤は、グリセリンを含んでいる点にある。
【０００９】
結合剤は、造粒対象物の凝集を促進させ造粒物の強度や表面形態の改善をするために用いられる。一般的に、結合剤として廃糖蜜、リグニン、デンプン等が使用される。これらは高粘性を示し、廃糖蜜単体の粘度は約２６５００ｍＰａ・ｓである。これらを水に溶かした溶液が造粒対象物に付着すると造粒対象物間に液架橋が形成され、液体－固体の界面張力により造粒対象物が凝集し造粒物となる。そして、造粒物に含まれる水分を蒸発させることにより、液架橋が固架橋となり機械的強度の高い造粒物が得られる。一方、グリセリンは２０℃において約１４００ｍＰａ・ｓの粘度を示し、廃糖蜜等と比較すると低粘度ではあるものの、少なくとも一部が副産物である造粒対象物間に固架橋を形成するため結合剤として使用することができる。また、グリセリンは人体に無害であり、５００℃以下では熱分解を生じないことから化合物として安定である点でも有用である。よって、副産物の有効利用を行うと共に、より効率的に造粒物を製造し提供することができる。
【００１０】
本発明に係る更なる特徴構成は、前記結合剤に含まれるグリセリンは、バイオマス燃料生成時の副生成物である点にある。
（【００１１】以降は省略されています）

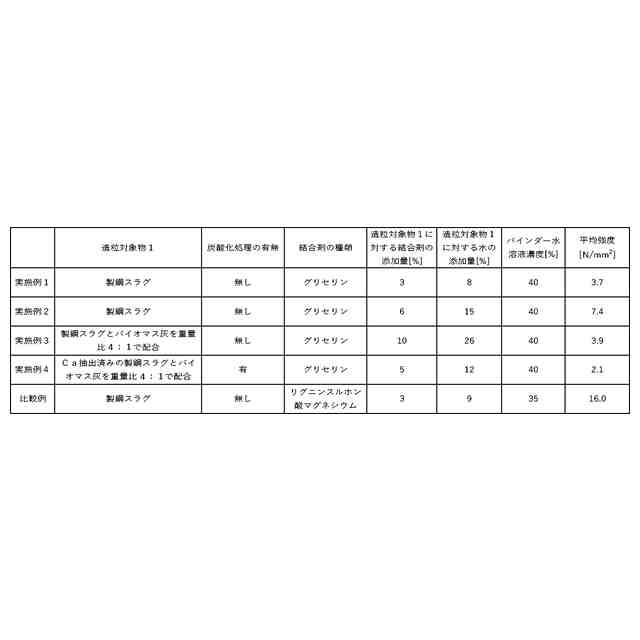

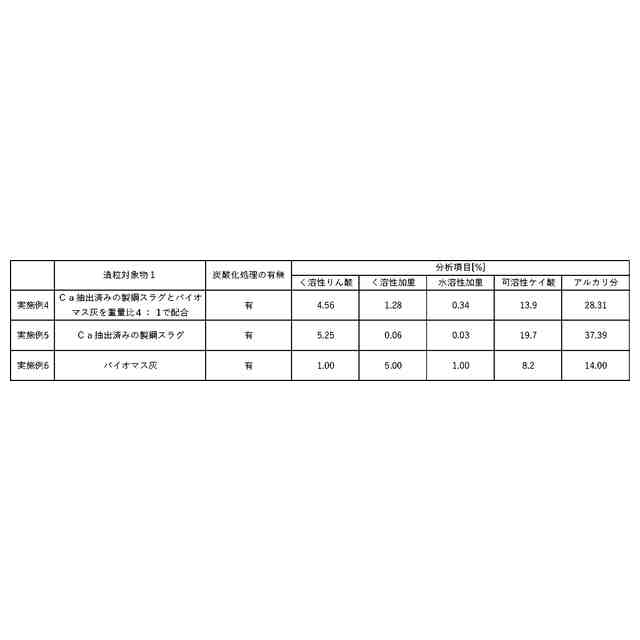

関連特許
