公開番号2025059462
公報種別公開特許公報(A)
公開日2025-04-10
出願番号2023169551
出願日2023-09-29
発明の名称RFIDタグ及び下げ札
出願人大王製紙株式会社
代理人個人,個人
主分類H01Q 7/00 20060101AFI20250403BHJP(基本的電気素子)
要約【課題】タグサイズを小型化しても通信性能の低下を抑制でき、汎用性を向上できるRFIDタグを提供する。

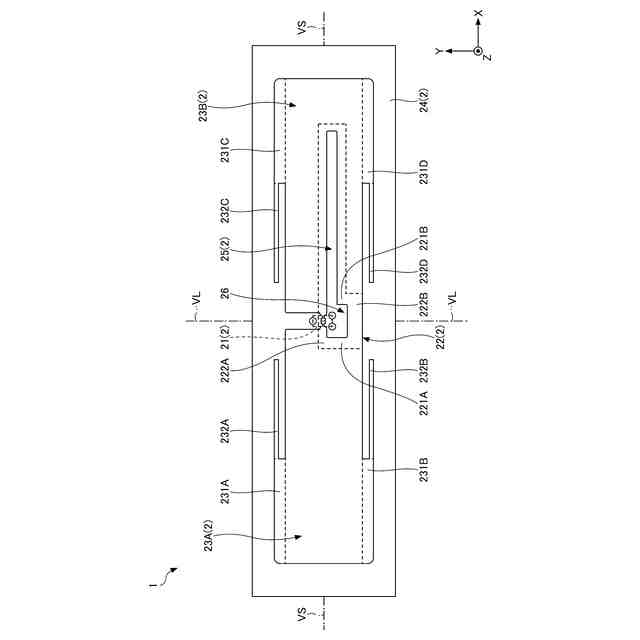

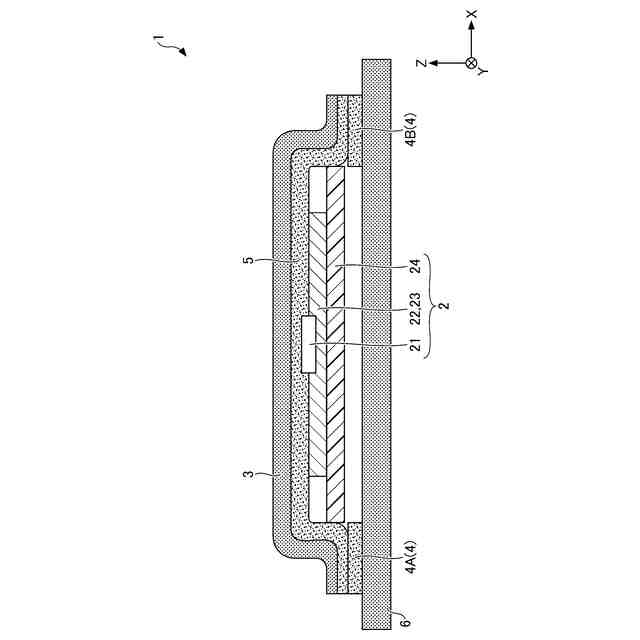

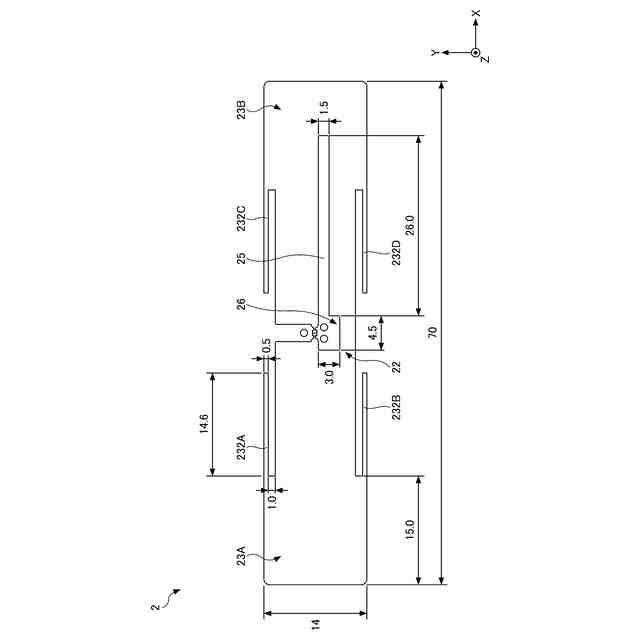

【解決手段】RFIDタグ1は、識別情報が記録されるICチップ21と、環状に形成され、ICチップ21に接続されるループ状導体22と、ループ状導体22からRFIDタグ1の長方形状の長手方向の両側に延在し、矩形状に形成される一対の矩形状導体23A、23Bと、ループ状導体22の中央の空隙部26から一対の矩形状導体23A、23Bのうち一方へICチップ21から離れる方向に形成されるスリット25と、を備える。
【選択図】図2
特許請求の範囲【請求項１】
長方形状のＲＦＩＤタグであって、
識別情報が記録されるＩＣチップと、
環状に形成され、前記ＩＣチップに接続されるループ状導体と、
前記ループ状導体から前記長方形状の長手方向の両側に延在し、矩形状に形成される一対の矩形状導体と、
前記ループ状導体の中央の空隙部から前記一対の矩形状導体のうち一方へ前記ＩＣチップから離れる方向に形成されるスリットと、
を備えるＲＦＩＤタグ。
続きを表示（約 990 文字）【請求項２】
前記ＩＣチップは、当該ＲＦＩＤタグの長手方向の中央に配置される、
請求項１に記載のＲＦＩＤタグ。
【請求項３】
前記ＩＣチップは、当該ＲＦＩＤタグの短手方向の中央に配置される、
請求項２に記載のＲＦＩＤタグ。
【請求項４】
前記一対の矩形状導体のそれぞれにおいて、前記長方形状の短手方向の両端の少なくとも一方から前記ループ状導体より前記短手方向の外側へ突出する突出部が設けられ、
前記突出部から前記長手方向の中央側へ前記長手方向に沿って突出して設けられ、短冊状に形成される短冊部を備える、
請求項１～３のいずれか一項に記載のＲＦＩＤタグ。
【請求項５】
前記ループ状導体は、前記短手方向に延在し、前記長手方向に対向して配置される一対の第１対辺部と、前記長手方向に延在し、前記短手方向に対向して配置される一対の第２対辺部と、を有し、
前記短冊部は、前記一対の第２対辺部の一方側において、前記一対の矩形状導体の前記突出部から突出して設けられる一対の短冊部を含む、
請求項４に記載のＲＦＩＤタグ。
【請求項６】
前記短冊部は、前記一対の第２対辺部の他方側において、前記一対の矩形状導体の前記突出部から突出して設けられる他の一対の短冊部を含む、
請求項５に記載のＲＦＩＤタグ。
【請求項７】
前記短冊部は、前記短手方向から視たときに前記ループ状導体の前記ＩＣチップが設置される部分と重畳しないよう形成される、
請求項４に記載のＲＦＩＤタグ。
【請求項８】
長方形状のＲＦＩＤタグが取り付けられる下げ札であって、
前記ＲＦＩＤタグは、
識別情報が記録されるＩＣチップと、
環状に形成され、前記ＩＣチップに接続されるループ状導体と、
前記ループ状導体から前記長方形状の長手方向の両側に延在し、矩形状に形成される一対の矩形状導体と、
前記ループ状導体の中央の空隙部から前記一対の矩形状導体のうち一方へ前記ＩＣチップから離れる方向に形成されるスリットと、
を有し、
前記ＲＦＩＤタグの前記スリットと交差する位置に設けられるミシン目を備える、
下げ札。

発明の詳細な説明【技術分野】
【０００１】
本開示は、ＲＦＩＤタグ及び下げ札に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
管理対象の物品にＲＦＩＤ（ＲａｄｉｏＦｒｅｑｕｅｎｃｙＩｄｅｎｔｉｆｉｃａｄｏｎ）タグを貼付し、当該物品に関する情報についてタグとの間で読み書きを行うことにより高精度かつ簡易に物品の管理を行う手法が知られている。
【０００３】

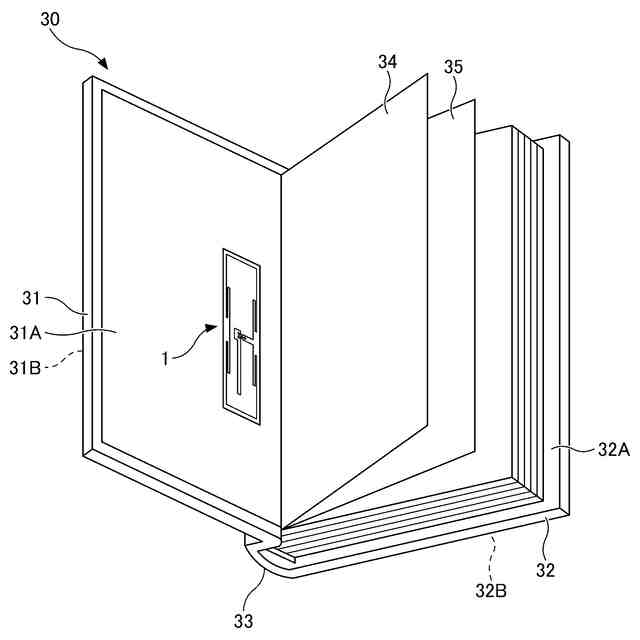

例えば特許文献１には、製本時に表紙などにＲＦＩＤタグを貼付して本の管理に利用する構成が記載されている。
【先行技術文献】
【特許文献】
【０００４】
特開２００２－３２６４７４
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ところで、物品の管理にＲＦＩＤタグを適用する場合には、汎用性を向上できるためにタグサイズを小型化できるのが望ましい。ただし、タグサイズを小型化すると、相対的にインレイのサイズも小さくなる。これにより、タグの通信性能が低下する場合がある。
【０００６】
本開示は、タグサイズを小型化しても通信性能の低下を抑制でき、汎用性を向上できるＲＦＩＤタグを提供することを目的とする。
【課題を解決するための手段】
【０００７】

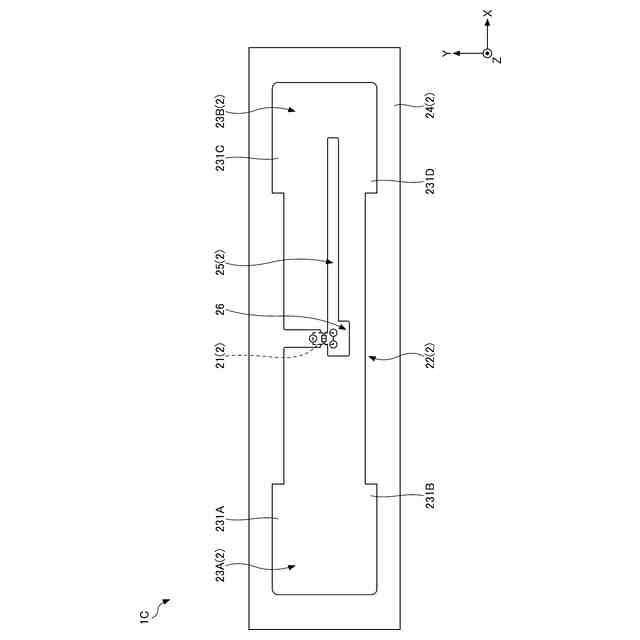

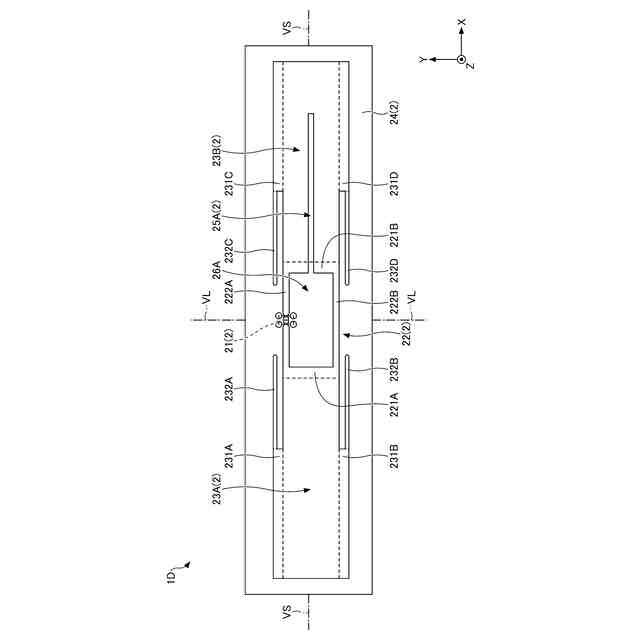

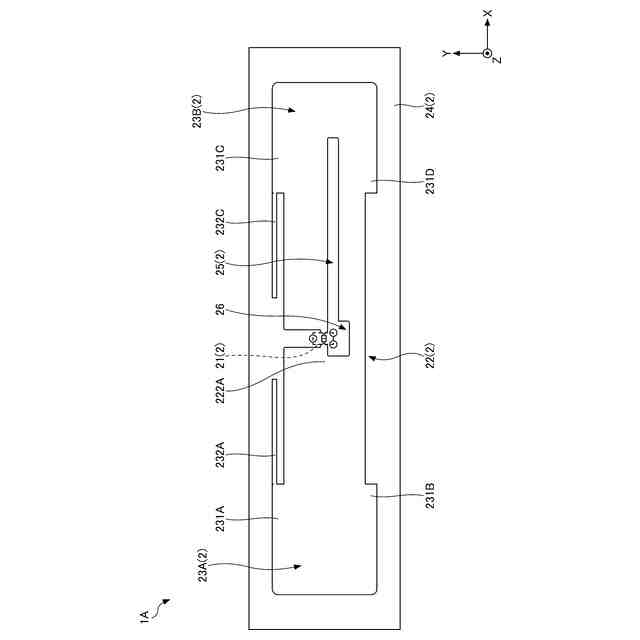

本発明の実施形態の一観点に係るＲＦＩＤタグは、長方形状のＲＦＩＤタグであって、識別情報が記録されるＩＣチップと、環状に形成され、前記ＩＣチップに接続されるループ状導体と、前記ループ状導体から前記長方形状の長手方向の両側に延在し、矩形状に形成される一対の矩形状導体と、前記ループ状導体の中央の空隙部から前記一対の矩形状導体のうち一方へ前記ＩＣチップから離れる方向に形成されるスリットと、を備える。
【０００８】
この態様によれば、ＲＦＩＤタグのインレイにおいて、ループ状導体の中央の空隙部から一対の矩形状導体のうち一方へＩＣチップから離れる方向にスリットを形成することにより、タグを小型化してもループ状導体の空隙部の面積が縮小することをスリットにより補完できるので、タグサイズを小型化しても通信性能の低下を抑制でき、汎用性を向上できる。
【０００９】
本発明の実施形態の他の観点に係るＲＦＩＤタグでは、前記ＩＣチップは、当該ＲＦＩＤタグの長手方向の中央に配置される構成でもよい。
【００１０】

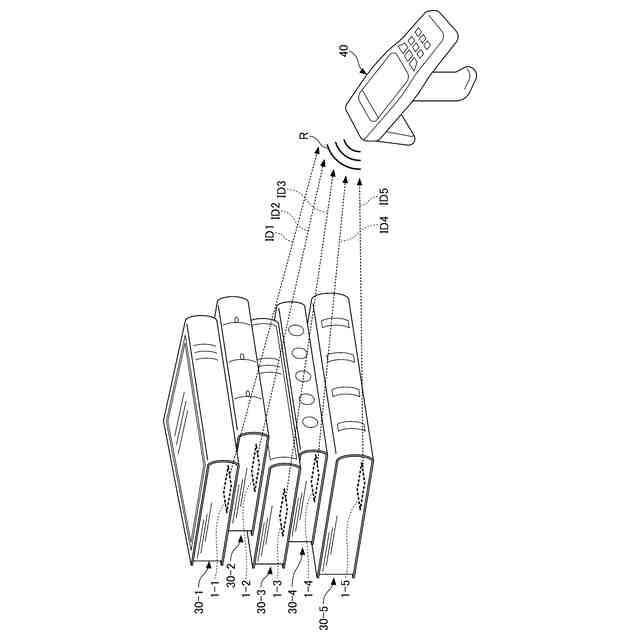

この態様によれば、読取装置などによって、ＲＦＩＤタグの長手方向のどの方向からＲＦＩＤタグからの読取操作を行っても、ＩＣチップと読取装置との相対的な位置関係に差異を生じ難くできるので、ＲＦＩＤタグからの情報の読取精度をより均一化できる。
（【００１１】以降は省略されています）
