発明の名称金属製保持器
出願人株式会社不二越
代理人個人,個人
主分類F16C 33/42 20060101AFI20250403BHJP(機械要素または単位;機械または装置の効果的機能を生じ維持するための一般的手段)
要約【課題】軸受の外周側および内周側において良好な潤滑性能を確保することができ、高速回転時の内輪側の焼き付きの発生を防止することが可能な金属製保持器を提供することを目的とする。
【解決手段】本発明にかかる金属製保持器100の構成は、軸受200の玉230を保持する金属製保持器100であって、軸方向で対向する一対の円環部材110a、110bと、一対の円環部材110a、110bを締結する締結部材120と、を備え、円環部材は、玉230を保持する複数の半ポケット部112a、112bと、隣接する半ポケット部同士を連結する連結部114a、114bとを有し、玉を保持するポケット118を形成する2つの半ポケット部のうち、一方の半ポケット部の外周側に外周側切欠116aが形成され、他方の半ポケット部の内周側に内周側切欠116bが形成されていることを特徴とする。
【選択図】図2
特許請求の範囲【請求項１】
軸受の玉を保持する金属製保持器であって、
軸方向で対向する一対の円環部材と、
前記一対の円環部材を締結する締結部材と、
を備え、
前記円環部材は、
前記玉を保持する複数の半ポケット部と、
隣接する前記半ポケット部同士を連結する連結部とを有し、
前記玉を保持するポケットを形成する２つの前記半ポケット部のうち、一方の前記半ポケット部の外周側に外周側切欠が形成され、他方の前記半ポケット部の内周側に内周側切欠が形成されていることを特徴とする金属製保持器。
続きを表示（約 90 文字）【請求項２】
前記連結部の合わせ面には、前記ポケットから該連結部の内周側の縁に向かって徐々に広がる溝が形成されていることを特徴とする請求項１に記載の金属製保持器。

発明の詳細な説明【技術分野】
【０００１】
本発明は、軸受の玉を保持する金属製保持器に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
転動体として玉を備える軸受（玉軸受）では、玉を保持する保持器が用いられ、かかる保持器の１つとして金属製保持器（波形保持器とも称される）がある。例えば特許文献１には、「軸方向に対向する一対の環状部材と、これら一対の環状部材を結合する複数の締結部材と」を備える波形保持器が開示されている。
【０００３】
特許文献１の波形保持器は、「前記環状部材が、結合相手の前記環状部材と軸方向に合わさる連結部と、前記連結部から膨らむ半ポケット部とを周方向に交互に有する金属板からなり、軸方向に向き合う各対の前記半ポケット部が玉を保持する波形保持器において、前記半ポケット部が、前記環状部材の内周から軸方向外側の表面を通って外周まで連通する溝を有し、前記溝が、径方向に前記環状部材の外周側へ向かって周方向一方側へ傾斜した方向に延びること」を特徴としている。
【先行技術文献】
【特許文献】
【０００４】
特開２０１９―１５８１０９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
近年、軸受には高速回転への対応が求められている。例えば、軸受が高速回転することによって遠心力が発生すると、軸受に供給された潤滑油が遠心力によって外周側（外輪側）に片寄ってしまう。これにより、軸受の内周側（内輪側）において十分な潤滑性能を確保できなくなり、内輪と玉との焼き付きが発生しやすくなってしまうという問題がある。
【０００６】
本発明は、このような課題に鑑み、軸受の外周側および内周側において良好な潤滑性能を確保することができ、高速回転時の内輪側の焼き付きの発生を防止することが可能な金属製保持器を提供することを目的としている。
【課題を解決するための手段】
【０００７】
本発明にかかる金属製保持器の代表的な構成は、軸受の玉を保持する金属製保持器であって、軸方向で対向する一対の円環部材と、一対の円環部材を締結する締結部材と、を備え、円環部材は、玉を保持する複数の半ポケット部と、隣接する半ポケット部同士を連結する連結部とを有し、玉を保持するポケットを形成する２つの半ポケット部のうち、一方の半ポケット部の外周側に外周側切欠が形成され、他方の半ポケット部の内周側に内周側切欠が形成されていることを特徴とする。
【０００８】
上記連結部の合わせ面には、ポケットから連結部の内周側の縁に向かって徐々に広がる溝が形成されているとよい。
【発明の効果】
【０００９】
本発明によれば、軸受の外周側および内周側において良好な潤滑性能を確保することができ、高速回転時の焼き付きの発生を防止することが可能な金属製保持器を提供することができる。
【図面の簡単な説明】
【００１０】

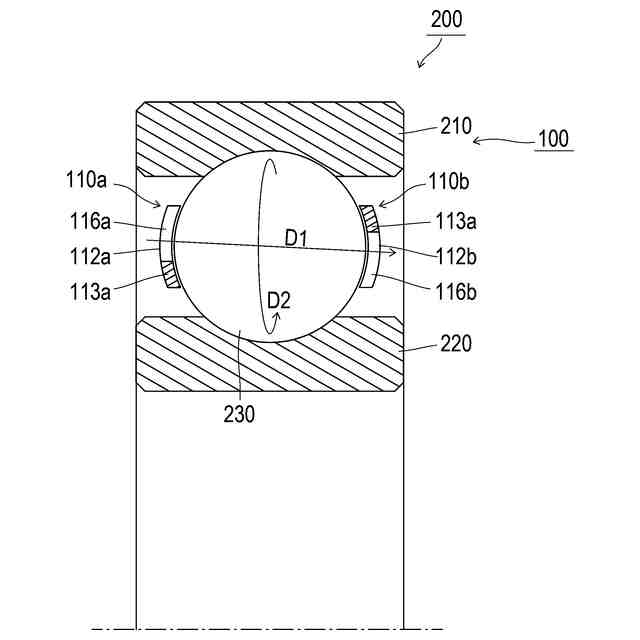

本実施形態にかかる金属製保持器を備える軸受を説明する図である。

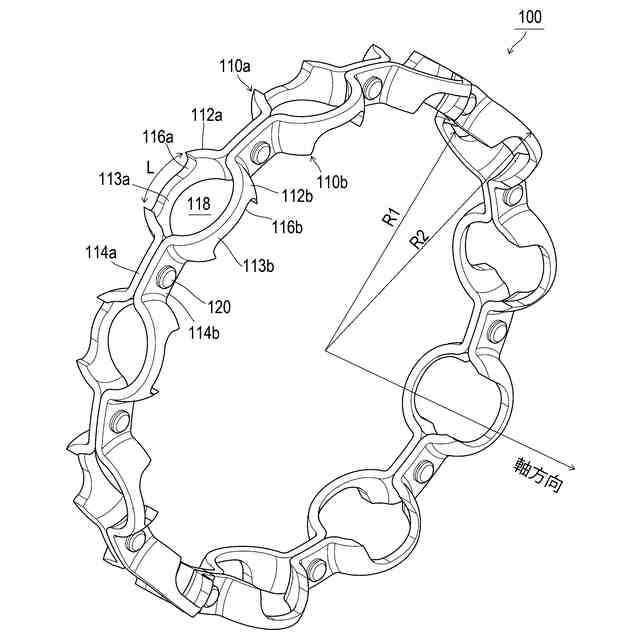

本実施形態にかかる金属製保持器の全体斜視図である。

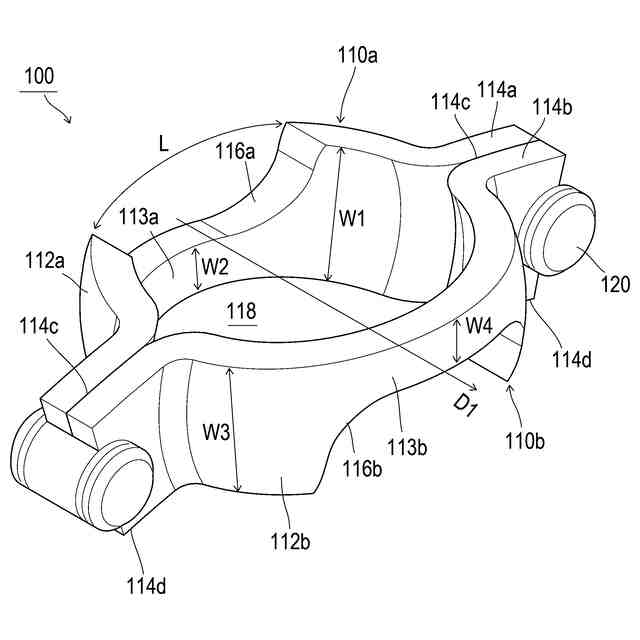

図２のポケットの近傍の拡大図である。

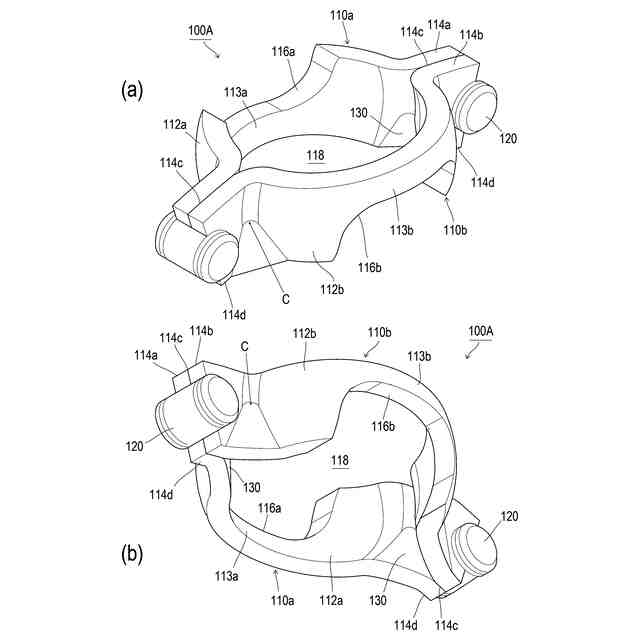

本発明にかかる金属製保持器の他の例を示す図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
