公開番号2025065771
公報種別公開特許公報(A)
公開日2025-04-22
出願番号2023175195
出願日2023-10-10
発明の名称二次電池用通電部品およびその製造方法
出願人株式会社不二越
代理人個人
主分類H01M 50/526 20210101AFI20250415BHJP(基本的電気素子)
要約【課題】二次電池用通電部品の製作後において、接合面に対して垂直な左右端面が異なる材質の通電部品であり、端面などの再加工を必要とせず、他の部品と接合するための接合面を確保できる二次電池用通電部品およびその製造方法を提供する。
【解決手段】アルミニウム製またはアルミニウム合金製の第1板材10および、銅製または銅合金製の第2板材20を有する二次電池用通電部品1において、第1板材10と第2板材20が厚さ方向に積層された界面に互いに固相接合された接合部を有して、第1板材10の側方端面と第2板材20の側方端面をいずれも平滑にする。
【選択図】図1

特許請求の範囲【請求項１】
アルミニウム製またはアルミニウム合金製の第１板材と、銅製または銅合金製の第２板材と、を有する二次電池用通電部品において、前記第１板材の厚さは前記第２板材の厚さよりも厚く、前記第１板材と前記第２板材が厚さ方向に積層された界面には互いに固相接合された接合部を有しており、前記第１板材の側方端面と前記第２板材の側方端面は、いずれも平滑であることを特徴とする二次電池用通電部品。
続きを表示（約 450 文字）【請求項２】
前記第２板材は、厚さ方向の断面視においてＬ字状もしくは逆Ｌ字状のいずれかに形成されていることを特徴とする請求項１に記載の二次電池用通電部品。
【請求項３】
請求項１に記載の二次電池用通電部品の製造方法であって、前記第２板材の上方に前記第１板材を積層した状態で前記第１および第２板材を固定する第１工程と、前記第１工程後に前記第１板材の上方から回転している摩擦撹拌接合工具を前記第１板材内部に挿入して前記第２板材と接合する第２工程と、を有することを特徴とする二次電池用通電部品の製造方法。
【請求項４】
請求項２に記載の二次電池用通電部品の製造方法であって、前記Ｌ字状に形成された第２板材の上方に前記第１板材を積層した状態で前記第１板材の端面を固定する第１工程と、前記第１工程後に前記第１板材の上方から回転している摩擦撹拌接合工具を前記第１板材内部に挿入して前記第２板材と接合する第２工程と、を有することを特徴とする二次電池用通電部品の製造方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、主に自動車等に搭載される二次電池用途の通電部品およびその製造方法に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
リチウムイオン電池の正極はアルミニウム合金箔、負極は銅箔で構成されている。普通、これを直列または並列に接続して用いるが、接続する際は正極と負極の接続になるため、アルミニウム合金と銅の接合が必要になる（特許文献１および２参照）。正極と負極を直接繋げることもあるが、間にバスバー（通電部品）をはさむ場合はレーザー溶接を用いて溶接することが多く、通電部品の両側をそれぞれ正極および負極に溶接する。溶接においては同種材同士の方が安定しやすいため、通電部品の材質は正極側が銅、負極側がアルミニウム合金であることが望まれる。この条件を満たす最も単純な構造としては、図４に示すような左側がアルミニウム合金材、右側が銅合金材で構成されているような通電部品が考えられる。
【先行技術文献】
【特許文献】
【０００３】
特許第６９７１９９０号公報
特許第７２８９０４９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、図４に示すような突合せアルミニウム合金と銅の通電部品の特徴として、アルミニウム合金と銅の接合部が最大でも板厚分しか確保できないという制約がある。これは板幅に対して厚みが薄い場合、十分な接合面積が確保できないという問題を生ずる。
【０００５】
そこで、本発明は、板幅に対して厚みが薄い場合でも図４に示す形態の様な突合せの場合よりも接合部が広く得られ、十分な接合面積が確保可能である二次電池用通電部品およびその製造方法を提供することを課題とする。
【課題を解決するための手段】
【０００６】
そこで、本発明は、アルミニウム製またはアルミニウム合金製の第１板材および銅製または銅合金製の第２板材を備える二次電池用通電部品において、第１板材と第２板材が厚さ方向に積層された界面に固相接合された接合部を有して、第１板材の側方端面と第２板材の側方端面はいずれも平滑とする。また、第１板材の厚さを第２板材の厚さよりも厚くする。もしくは第２板材を厚さ方向の断面視においてＬ字状もしくは逆Ｌ字状のいずれかの形状に形成しても構わない。
【０００７】
また、二次電池用通電部品の製造方法の発明については、銅製または銅合金製の第２板材の上方にアルミニウム製またはアルミニウム合金製の第１板材を積層した状態で第１および第２板材を固定する第１工程、当該第１工程後に第１板材の上方から回転している摩擦撹拌接合工具を第１板材内部に挿入して第２板材と接合する第２工程から形成する。
【０００８】
さらに、第２板材の片側が断面視でＬ字状に形成されている場合には、このＬ字状に形成された第２板材の上方に第１板材を積層した状態で第１板材の端面を固定する第１工程、この第１工程後に第１板材の上方から回転している摩擦撹拌接合工具を第１板材内部に挿入して前記第２板材と接合する第２工程から形成する。
【発明の効果】
【０００９】
本発明の二次電池用通電部品は、接合面に対して垂直な左右端面が異なる材質の通電部品であり、製作後においても端面などの再加工を必要とせず、他の部品と接合するための接合面を確保できるという効果を奏する。
【図面の簡単な説明】
【００１０】

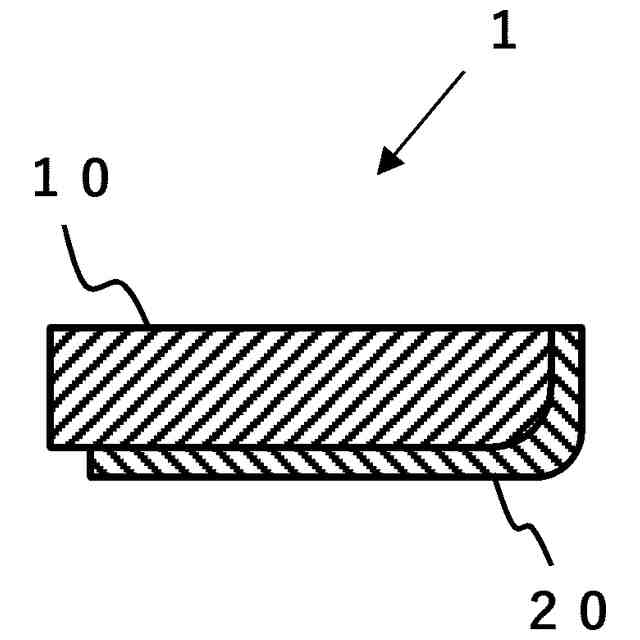

本発明の第１実施形態である二次電池用通電部品１の模式断面図である。
図１に示す二次電池用通電部品１の製作状態を示す模式断面図である。
本発明の第２実施形態である二次電池用通電部品２の製作状態を示す模式断面図である。
従来の通電部品の模式断面図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
