公開番号2025054887
公報種別公開特許公報(A)
公開日2025-04-08
出願番号2023164095
出願日2023-09-27
発明の名称光分岐結合装置、光海底ケーブルシステム、及び光分岐結合方法
出願人日本電気株式会社
代理人個人,個人
主分類H04B 10/291 20130101AFI20250401BHJP(電気通信技術)
要約【課題】異なる形態の光分岐結合装置との間で共用可能な構成を備える光分岐結合装置を提供する。
【解決手段】光分岐結合装置は、統合OADM回路、及び、統合OADM回路と着脱可能に構成された光入出力回路を備え、統合OADM回路は、第1の端局から入力された第1の光信号及び光入出力回路から入力された第2の光信号から、第2の端局を宛先とする第3の光信号及び第3の端局を宛先とする第4の光信号を生成し、第4の光信号を光入出力回路へ出力し、第2の端局から入力された第5の光信号及び光入出力回路から入力された第6の光信号から、第1の端局を宛先とする第7の光信号及び第3の端局を宛先とする第8の光信号を生成し、第8の光信号を光入出力回路へ出力し、光入出力回路は、第3の端局から入力された光信号から第2の光信号及び第6の光信号を生成し、第2の光信号を及び第6の光信号を統合OADM回路に出力し、第4の光信号と第8の光信号とを結合して第3の端局へ出力する。
【選択図】図2
特許請求の範囲【請求項１】
光海底ケーブルシステムで用いられる光分岐結合装置であって、
統合ＯＡＤＭ回路、及び、統合ＯＡＤＭ回路と着脱可能に構成された光入出力回路を備え、
前記統合ＯＡＤＭ回路は、
第１の端局から入力された第１の光信号及び前記光入出力回路から入力された第２の光信号から、第２の端局を宛先とする第３の光信号及び第３の端局を宛先とする第４の光信号を生成し、前記第４の光信号を前記光入出力回路へ出力し、
前記第２の端局から入力された第５の光信号及び前記光入出力回路から入力された第６の光信号から、前記第１の端局を宛先とする第７の光信号及び前記第３の端局を宛先とする第８の光信号を生成し、前記第８の光信号を前記光入出力回路へ出力し、
前記光入出力回路は、前記第３の端局から入力された光信号から前記第２の光信号及び前記第６の光信号を生成し、前記第２の光信号を及び前記第６の光信号を前記統合ＯＡＤＭ回路に出力し、前記第４の光信号と前記第８の光信号とを結合して前記第３の端局へ出力する、
光分岐結合装置。
続きを表示（約 1,700 文字）【請求項２】
前記統合ＯＡＤＭ回路は第１のＯＡＤＭ回路及び第２のＯＡＤＭ回路を備え、
前記第１のＯＡＤＭ回路は、第１の端子から入力された前記第１の光信号及び第２の端子と接続された前記光入出力回路から入力された前記第２の光信号から、前記第３の光信号及び前記第４の光信号を生成し、前記第３の光信号を第３の端子から出力し、前記第４の光信号を第４の端子から前記光入出力回路へ出力し、
前記第２のＯＡＤＭ回路は、第５の端子から入力された前記第５の光信号及び第６の端子と接続された前記光入出力回路から入力された前記第６の光信号から、前記第７の光信号及び前記第８の光信号を生成し、前記第７の光信号を第７の端子から出力し、前記第８の光信号を前記光入出力回路へ出力する、
請求項１に記載された光分岐結合装置。
【請求項３】
前記光入出力回路は、入力された光信号を分岐する第１の光カプラと、入力された２個の光信号を結合する第２の光カプラと、を備え、前記統合ＯＡＤＭ回路と前記第３の端局との間を接続する、請求項１又は２に記載された光分岐結合装置。
【請求項４】
前記第１の光カプラは前記第３の端局から入力された光信号から前記第２の光信号及び前記第６の光信号を生成し、前記第２の光カプラは前記第４の光信号と前記第８の光信号とを結合する、請求項３に記載された光分岐結合装置。
【請求項５】
前記第１の光カプラ及び前記第２の光カプラの少なくとも一方は光合分波器である、請求項３に記載された光分岐結合装置。
【請求項６】
前記統合ＯＡＤＭ回路は、波長選択スイッチを備える、請求項１又は２に記載された光分岐結合装置。
【請求項７】
請求項１又は２に記載された光分岐結合装置と、
前記第１の端局乃至前記第３の端局と、
を備える光海底ケーブルシステム。
【請求項８】
前記第１の端局及び前記第２の端局はトランク局であり、前記第３の端局はブランチ局である、請求項７に記載された光海底ケーブルシステム。
【請求項９】
統合ＯＡＤＭ回路、及び、統合ＯＡＤＭ回路と着脱可能に構成された光入出力回路を備え、光海底ケーブルシステムで用いられる光分岐結合装置の光分岐結合方法であって、
前記統合ＯＡＤＭ回路において、
第１の端局から入力された第１の光信号及び前記光入出力回路から入力された第２の光信号から、第２の端局を宛先とする第３の光信号及び第３の端局を宛先とする第４の光信号を生成し、
前記第４の光信号を前記光入出力回路へ出力し、
前記第２の端局から入力された第５の光信号及び前記光入出力回路から入力された第６の光信号から、前記第１の端局を宛先とする第７の光信号及び前記第３の端局を宛先とする第８の光信号を生成し、
前記第８の光信号を前記光入出力回路へ出力し、
前記光入出力回路において、
前記第３の端局から入力された光信号から前記第２の光信号及び前記第６の光信号を生成し、
前記第２の光信号を及び前記第６の光信号を前記統合ＯＡＤＭ回路に出力し、
前記第４の光信号と前記第８の光信号とを結合して前記第３の端局へ出力する、
光分岐結合方法。
【請求項１０】
前記統合ＯＡＤＭ回路が備える第１のＯＡＤＭ回路を用いて、第１の端子から入力された前記第１の光信号及び第２の端子と接続された前記光入出力回路から入力された前記第２の光信号から、前記第３の光信号及び前記第４の光信号を生成し、前記第３の光信号を第３の端子から出力し、前記第４の光信号を第４の端子から前記光入出力回路へ出力し、
前記統合ＯＡＤＭ回路が備える第２のＯＡＤＭ回路を用いて、第５の端子から入力された前記第５の光信号及び第６の端子と接続された前記光入出力回路から入力された前記第６の光信号から、前記第７の光信号及び前記第８の光信号を生成し、前記第７の光信号を第７の端子から出力し、前記第８の光信号を前記光入出力回路へ出力する、
請求項９に記載された光分岐結合方法。

発明の詳細な説明【技術分野】
【０００１】
本開示は、光分岐結合装置、光海底ケーブルシステム、及び光分岐結合方法に関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
光海底ケーブルシステムにおいて、光分岐結合装置が海底に設置される場合がある。一般的な光分岐結合装置は、例えば、３方向と接続された光海底ケーブルから受信した光信号を合波及び分波し、それぞれの光信号の宛先に応じた光信号を生成する。生成された光信号は、それぞれの宛先と接続された光海底ケーブルへ送出される。本開示に関連して、特許文献１及び特許文献２には、上述の機能を備える光分岐結合装置が記載されている。
【先行技術文献】
【特許文献】
【０００３】
国際公開第２０１８／０７９４４５号
国際公開第２０２２／０６４９１３号
【発明の概要】
【発明が解決しようとする課題】
【０００４】
図８は、一般的な光海底ケーブルシステム８０００の構成を示す図である。光海底ケーブルシステム８０００は、端局８１、端局８２、端局８３と、光分岐結合装置８００を備える。端局８１－８３はいずれも陸上に設置される端局である。端局８１－８３は、それぞれ、光分岐結合装置８００と光ファイバ８５－８８を介して接続される。光ファイバ８５－８８は、光海底ケーブルに含まれる。
【０００５】
光分岐結合装置８００は、ＯＡＤＭ（optical add/drop multiplexing）機能を備えるノードであり、ＯＡＤＭノードとも呼ばれる。光分岐結合装置８００は海底に設置され、入力された光信号を波長毎に分波及び合波することで、出力先に応じた光信号を生成する。光分岐結合装置８００は、例えば特許文献１に記載された光分岐結合装置である。
【０００６】
端局８１は、光信号［１２］及び光信号［１３］を含むＷＤＭ（wavelength division multiplexing、波長分割多重）信号を光分岐結合装置８００へ送信する。括弧内は光信号の送信元及び送信先の端局を簡略に示す。例えば光信号［１２］は端局８１から端局８２へ送信される光信号であり、光信号［１３］は端局８１から端局８３へ送信される光信号である。端局８３は、端局８１が送信した光信号［１３］を光分岐結合装置８００から受信する。また、端局８３は、端局８２を宛先とする光信号［３２］を光分岐結合装置８００へ送信する。端局８２は、端局８１が送信した光信号［１２］と端局８３が送信した光信号［３２］とが多重された光信号［１２］［３２］を光分岐結合装置１００から受信する。光信号［１２］［３２］はＷＤＭ信号であり、光信号［１２］と光信号［３２］との波長帯域は重複しない。
【０００７】
このような構成を備えることにより、光分岐結合装置８００は、光信号［１３］を端局８３へ送信するとともに、光信号［１２］及び光信号［３２］を端局８２へ送信する。
【０００８】

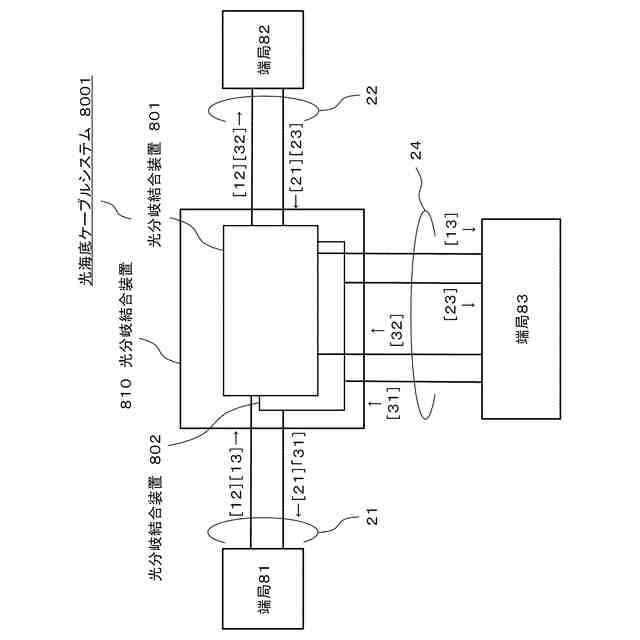

図９は、一般的な光海底ケーブルシステム８００１の構成を示す図である。光海底ケーブルシステム８００１は、光分岐結合装置８１０及び端局８１－８３を備える。光分岐結合装置８１０は、光分岐結合装置８０１及び８０２を備える。光分岐結合装置８１０は、光分岐結合装置８０１及び８０２を用いて、端局８１と端局８２との間で双方向伝送を可能とする。光分岐結合装置８０１及び８０２の構成は光分岐結合装置８００と同一であり、光信号が入出力される端局８１－８３のみが異なる。このような構成を備える光分岐結合装置８１０は、端局８１－８３のそれぞれの間で光信号を双方向に伝送できる。光分岐結合装置８１０は２台の光分岐結合装置８０１及び８０２を備える。このため、端局８３と光分岐結合装置８１０との間を接続する光海底ケーブル２４は、４本の光ファイバを必要とする。
【０００９】
図１０は、一般的な光海底ケーブルシステム８００２の構成を示す図である。光海底ケーブルシステム８００２は、端局９１、端局９２、端局９３と、光分岐結合装置９００を備える。端局９１－９３は双方向通信を行う。端局９１－９３はいずれも陸上に設置される端局である。端局９１－９３と光分岐結合装置９００との間は、それぞれ、光海底ケーブル９５－９７によって接続される。光海底ケーブル９５－９７は、それぞれ２本ずつの光ファイバを備える。
【００１０】
光分岐結合装置９００は、例えば特許文献２に記載された光分岐結合装置である。端局９１は光信号［１２］［１３］を光分岐結合装置９００へ出力する。端局９２は光信号［２１］［２３］を光分岐結合装置９００へ出力する。端局９３は光信号［３１］［３２］を光分岐結合装置９００へ出力する。光信号［１２］は端局９１から端局９２へ送信される光信号であり、光信号［２１］は端局９２から端局９１へ送信される光信号である。また、光信号［１２］［１３］は、光信号［１２］と光信号［１３］とが波長多重されたＷＤＭ信号である。
（【００１１】以降は省略されています）
