特許ウォッチ

公開番号2025048806
公報種別公開特許公報(A)
公開日2025-04-03
出願番号2024162348
出願日2024-09-19
発明の名称高含有量のセリウムおよびスズを有する蛍光性のガラスおよびガラスセラミック
出願人イフォクレールヴィヴァデントアクチェンゲゼルシャフト,Ivoclar Vivadent AG
代理人個人,個人,個人,個人,個人
主分類C03C 10/04 20060101AFI20250326BHJP(ガラス;鉱物またはスラグウール)
要約【課題】高含有量のセリウムおよびスズを有する蛍光性のガラスおよびガラスセラミックを提供すること。
【解決手段】本発明は、高含有量のセリウムおよびスズを有するガラスおよびガラスセラミックに関し、このガラスおよびガラスセラミックは、以下の成分:
成分重量%
SiO₂ 48.0～75.0
Li₂O 8.0～20.5
CeO₂として計算したセリウム 4.0～20.0
SnOとして計算したスズ 3.1～15.7
を含有し、そして自然の歯の蛍光特性と大いに対応する蛍光特性を有する歯科用修復物の調製のために、特に適している。
【選択図】なし
特許請求の範囲【請求項１】

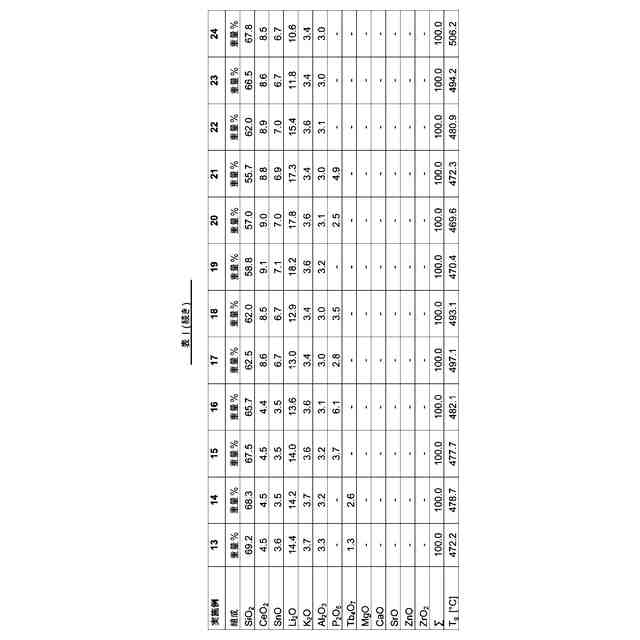

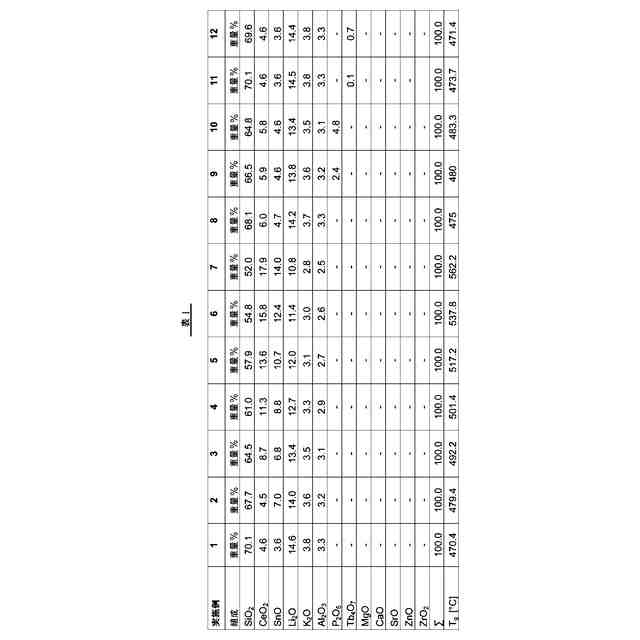

セリウムおよびスズを含有するガラスおよびガラスセラミックであって、以下の成分：
成分重量％
ＳｉＯ
２
４８．０～７５．０
Ｌｉ
２
Ｏ８．０～２０．５
ＣｅＯ
２
として計算したセリウム４．０～２０．０
ＳｎＯとして計算したスズ３．１～１５．７
を含有する、ガラスおよびガラスセラミック。
続きを表示（約 2,500 文字）【請求項２】
５０．０～７２．０重量％、特に５２．０～７０．１重量％、そして特に好ましくは５７．０～７０．１重量％のＳｉＯ
２
を含有する、請求項１に記載のガラスおよびガラスセラミック。
【請求項３】
９．０～１９．０重量％、特に１０．１～１８．２重量％、そして特に好ましくは１０．９～１７．３重量％のＬｉ
２
Ｏを含有する、請求項１または２に記載のガラスおよびガラスセラミック。
【請求項４】
４．３～１９．０重量％、好ましくは４．７～１８．５重量％、特に５．３～１７．９重量％、より好ましくは５．８～１６．６重量％、そして特に好ましくは６．１～１６．０重量％の、ＣｅＯ
２
として計算したセリウムを含有する、請求項１～３のいずれか１項に記載のガラスおよびガラスセラミック。
【請求項５】
３．４～１４．９重量％、好ましくは３．７～１４．５重量％、特に４．１～１４．０重量％、より好ましくは４．６～１３．０重量％、そして特に好ましくは４．７～１２．６重量％の、ＳｎＯとして計算したスズを含有する、請求項１～４のいずれか１項に記載のガラスおよびガラスセラミック。
【請求項６】
ＣｅＯ
２
として計算したセリウム対ＳｎＯとして計算したスズのモル比が、１．５：１～１：１．５、好ましくは１．２：１～１：１．２、そして特に１．１：１～１：１．１の範囲であり、そして特に好ましくは１．０：１．０である、請求項１～５のいずれか１項に記載のガラスおよびガラスセラミック。
【請求項７】
示される量の、以下の成分：
成分重量％
ＳｉＯ
２
４８．０～７５．０
Ｌｉ
２
Ｏ８．０～２０．５
ＣｅＯ
２
として計算したセリウム４．０～２０．０
ＳｎＯとして計算したスズ３．１～１５．７
Ｍｅ
Ｉ
２
Ｏ０～１１．５
Ｍｅ
ＩＩ
Ｏ０～１１．０
Ｍｅ
ＩＩＩ
２
Ｏ
３
０～８．０
Ｍｅ
ＩＶ
Ｏ
２
０～２．０
Ｍｅ
Ｖ
２
Ｏ
５
０～８．０
Ｔｂ
４
Ｏ
７
として計算したテルビウム０～３．５
フッ素０～５．０
のうちの少なくとも１つ、好ましくは全てを含有し、ここで
Ｍｅ
Ｉ
２
Ｏは、特にＮａ
２
Ｏ、Ｋ
２
Ｏ、Ｒｂ
２
Ｏおよび／またはＣｓＯ
２
から選択され、
Ｍｅ
ＩＩ
Ｏは、特にＭｇＯ、ＣａＯ、ＳｒＯ、ＢａＯおよび／またはＺｎＯから選択され、
Ｍｅ
ＩＩＩ
２
Ｏ
３
は、特にＢ
２
Ｏ
３
、Ｙ
２
Ｏ
３
、Ｌａ
２
Ｏ
３
、Ｇａ
２
Ｏ
３
および／またはＩｎ
２
Ｏ
３
【請求項８】
示される量の、以下の成分：
成分重量％
ＳｉＯ
２
４８．０～７５．０
Ｌｉ
２
Ｏ８．０～２０．５
ＣｅＯ
２
として計算したセリウム４．０～２０．０
ＳｎＯとして計算したスズ３．１～１５．７
Ｋ
２
Ｏ０～１１．０
Ａｌ
２
Ｏ
３
０～８．０
ＭｇＯ０～２．０
ＣａＯ０～２．５
ＳｒＯ０～４．０
ＺｎＯ０～２．２
Ｔｂ
４
Ｏ
７
として計算したテルビウム０～３．５
Ｐ
２
Ｏ
５
０～８．０
ＺｒＯ
２
０～２．０
のうちの少なくとも１つ、好ましくは全てを含有する、請求項１～７のいずれか１項に記載のガラスおよびガラスセラミック。
【請求項９】
結晶化のための核を含有する、請求項１～８のいずれか１項に記載のガラス。
【請求項１０】
請求項１～９のいずれか１項に記載のセリウムおよびスズを含有するガラスまたはガラスセラミックを、好ましくは０．１～６０重量％、特に１～５８重量％、好ましくは５～５６重量％、特に好ましくは１０～５４重量％、そしてより好ましくは１５～５２重量％の量で含有する、ガラスおよびガラスセラミック。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、高含有量のセリウムおよびスズを有し、そして蛍光特性が自然の歯の蛍光特性と大いに対応している歯科用修復物の製造のために特に適している、ガラスおよびガラスセラミックに関する。本発明はまた、本発明によるガラスおよびガラスセラミックを調製するためのプロセス、ならびにこれらの、混合成分としての、および歯科材料としての、特に歯科用修復物の調製のための、使用に関する。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
ガラスセラミックは、それらの良好な機械的特性および光学特性に起因して、特に歯科用クラウンおよび小型ブリッジの製造のために、歯科医学において使用されている。
【０００３】
ＷＯ２０１７／０３２７４５Ａ１は、歯科医学において使用するための、ケイ酸リチウムの低石英ガラスセラミックを記載する。これらのガラスセラミックは、好ましくはＢｉ
２
Ｏ
３
およびＢｉ
２
Ｏ
５
から選択される蛍光剤および着色剤、ならびに無機顔料および／またはｄ元素およびｆ元素の酸化物、例えばＭｎ、Ｆｅ、Ｃｏ、Ｐｒ、Ｎｄ、Ｔｂ、Ｅｒ、Ｄｙ、ＥｕおよびＹｂの酸化物を含有する。
【０００４】
ＥＰ３６９６１５０Ａ１から、０．０５～５．０重量％の、Ｅｕ
２
Ｏ
３
として計算したユウロピウムを含有するガラスおよびガラスセラミックは、これらのガラスおよびガラスセラミックから作製された歯科用修復物に、有利な蛍光特性を与えることが公知である。
【０００５】
Ｗ．Ｂｕｃｈａｌｌａ，”ＣｏｍｐａｒａｔｉｖｅＦｌｕｏｒｅｓｃｅｎｃｅＳｐｅｃｔｒｏｓｃｏｐｙＳｈｏｗｓＤｉｆｆｅｒｅｎｃｅｓｉｎＮｏｎ－ＣａｖｉｔａｔｅｄＥｎａｍｅｌＬｅｓｉｏｎｓ，”ＣａｒｉｅｓＲｅｓ．２００５，３９，１５０－１５６から、自然の歯は、４００～６５０ｎｍの範囲の波長を有する紫外光の下で、青色がかった白色の蛍光を示すことが公知である。
【０００６】
Ｒｕｋｍａｎｉｅｔａｌ，Ｊ．Ａｍ．Ｃｅｒａｍ．Ｓｏｃ．２００７，９０，７０６－７１１は、ＶおよびＭｎ着色剤の、Ｃｅをドープした二ケイ酸リチウムガラスセラミックの結晶化挙動および光学特性に対する影響を記載する。ガラスセラミックを調製するために、出発物質であるＳｉＯ
２
、ＺｒＯ
２
、Ｌｉ
２
ＣＯ
３
、Ｋ
２
ＣＯ
３
、ＭｇＣＯ
３
およびＡｌ（ＰＯ
３
）
３
と、ＣｅＯ
２
、Ｖ
２
Ｏ
５
およびＭｎＯ
２
との混合物を調製し、この混合物を白金るつぼ内で１５００℃で溶融させ、冷却し、次いで空気を供給しながら管状炉内で数回の熱処理に供する。
ＥＰ３６９６１４９Ａ１は、３６６ｎｍの波長の光で励起されると蛍光を発する、セリウムおよびスズを含有するガラスおよびガラスセラミックを記載する。しかし、３９５ｎｍの波長の光で励起されると、記載されるガラスおよびガラスセラミックは、いかなる蛍光も示さない。
先行技術から公知であるガラスおよびガラスセラミックは、不十分な蛍光特性を有し、特に約３８０～４３０ｎｍの波長を有する光の下では、自然の歯の材料の蛍光特性を十分に模倣することができないことが示されている。具体的には、特に長波長のＵＶ範囲、例えば３８０～４３０ｎｍでも、良好な蛍光特性を示す、ガラスおよびガラスセラミックが必要とされている。これらの波長の光はしばしば、ナイトクラブなどの娯楽場で「ブラックライト」として使用される。従って、不十分な蛍光特性を有する歯科用修復物は、長波長のＵＶ光の影響下で修復物であると認識され得るか、または歯の隙間もしくは欠損であるように見え得る。
【先行技術文献】
【特許文献】
【０００７】
国際公開第２０１７／０３２７４５号
欧州特許出願公開第３６９６１５０号明細書
欧州特許出願公開第３６９６１４９号明細書
【非特許文献】
【０００８】
Ｗ．Ｂｕｃｈａｌｌａ，”ＣｏｍｐａｒａｔｉｖｅＦｌｕｏｒｅｓｃｅｎｃｅＳｐｅｃｔｒｏｓｃｏｐｙＳｈｏｗｓＤｉｆｆｅｒｅｎｃｅｓｉｎＮｏｎ－ＣａｖｉｔａｔｅｄＥｎａｍｅｌＬｅｓｉｏｎｓ，”ＣａｒｉｅｓＲｅｓ．２００５，３９，１５０－１５６
Ｒｕｋｍａｎｉｅｔａｌ，Ｊ．Ａｍ．Ｃｅｒａｍ．Ｓｏｃ．２００７，９０，７０６－７１１
【発明の概要】
【課題を解決するための手段】
【０００９】
本発明は、自然の歯の材料に匹敵する蛍光を示し、従って、良好な機械特性を示すのみでなく、長波長ＵＶ範囲、例えば３８０～４３０ｎｍで励起されたときに自然の歯の材料の蛍光特性を大いに模倣することも可能な歯科用修復物の調製のために特に適している、ガラスおよびガラスセラミックを提供するという課題に基づく。これらのガラスおよびガラスセラミックはまた、他のガラスおよびガラスセラミックの蛍光特性を調節するための混合成分として適切であるべきである。
【００１０】
この課題は、本発明により、請求項１～１１によるセリウムおよびスズを含有するガラスおよびガラスセラミック、ならびに請求項１４および１５によるこれらのガラスおよびガラスセラミックの使用によって、解決される。本発明はまた、請求項１２および１３による本発明のガラスおよびガラスセラミックを調製するためのプロセス、ならびに請求項１６による歯科用修復物を調製するためのプロセスに関する。
（【００１１】以降は省略されています）

関連特許
