特許ウォッチ

公開番号2025048807
公報種別公開特許公報(A)
公開日2025-04-03
出願番号2024162352
出願日2024-09-19
発明の名称高含有量のセリウムおよびスズを有する蛍光性ガラス
出願人イフォクレールヴィヴァデントアクチェンゲゼルシャフト,Ivoclar Vivadent AG
代理人個人,個人,個人,個人,個人
主分類C03C 4/12 20060101AFI20250326BHJP(ガラス;鉱物またはスラグウール)
要約【課題】高含有量のセリウムおよびスズを有する蛍光性ガラスを提供すること。
【解決手段】本発明は、高含有量のセリウムおよびスズを有するガラスに関し、このガラスは、以下の成分:
成分重量%
SiO₂ 38.0～68.0
CeO₂として計算したセリウム 4.0～23.0
SnOとして計算したスズ 3.0～18.0
Li₂O 1.0～5.0
アルカリ金属酸化物Me^I ₂O 5.8～15.9
二価元素の酸化物Me^IIO 3.2～10.5
三価元素の酸化物Me^III ₂O₃ 3.5～11.8
を含有し、そして蛍光特性が自然の歯の蛍光特性と大いに対応している歯科用修復物の調製のために、特に適している。
【選択図】なし
特許請求の範囲【請求項１】
セリウムおよびスズを含有するガラスであって、示される量の、以下の成分：
成分重量％
ＳｉＯ
２
３８．０～６８．０
ＣｅＯ
２
として計算したセリウム４．０～２３．０
ＳｎＯとして計算したスズ３．０～１８．０
Ｌｉ
２
Ｏ１．０～５．０
アルカリ金属酸化物Ｍｅ
Ｉ
２
Ｏ５．８～１５．９
二価元素の酸化物Ｍｅ
ＩＩ
Ｏ３．２～１０．５
三価元素の酸化物Ｍｅ
ＩＩＩ
２
Ｏ
３
３．５～１１．８
を含有し、ここで
Ｍｅ
Ｉ
２
Ｏは、Ｎａ
２
Ｏ、Ｋ
２
Ｏ、Ｒｂ
２
Ｏ、および／またはＣｓ
２
Ｏから選択され、
Ｍｅ
ＩＩ
Ｏは、ＭｇＯ、ＣａＯ、ＳｒＯ、ＢａＯおよび／またはＺｎＯから選択され、
Ｍｅ
ＩＩＩ
２
Ｏ
３
は、Ａｌ
２
Ｏ
３
、Ｂ
２
Ｏ
３
、Ｙ
２
Ｏ
３
、Ｌａ
２
Ｏ
３
、Ｄｙ
２
Ｏ
３
、Ｇａ
２
Ｏ
３
、および／またはＩｎ
２
Ｏ
３
から選択される、ガラス。
続きを表示（約 2,000 文字）【請求項２】
４．３～２２．０重量％、好ましくは４．７～２１．５重量％、そしてより好ましくは５．３～２１．０重量％の、ＣｅＯ
２
として計算したセリウムを含有する、請求項１に記載のガラス。
【請求項３】
３．４～１７．２重量％、好ましくは３．７～１６．９重量％、そして特に好ましくは４．１～１６．４重量％の、ＳｎＯとして計算したスズを含有する、請求項１または２に記載のガラス。
【請求項４】
ＣｅＯ
２
として計算したセリウム対ＳｎＯとして計算したスズのモル比が、１．５：１～１：１．５、特に１．２：１～１：１．２、好ましくは１．１：１～１：１．１の範囲であり、そしてより好ましくは１．０：１．０である、請求項１～３のいずれか１項に記載のガラス。
【請求項５】
１．４～４．０重量％、そして特に好ましくは１．９～３．１重量％のＬｉ
２
Ｏを含有する、請求項１～４のいずれか１項に記載のガラス。
【請求項６】
０．４～２．４重量％、特に０．６～１．９重量％、そして特に好ましくは０．８～１．６重量％のフッ素を含有する、請求項１～５のいずれか１項に記載のガラス。
【請求項７】
示される量の、以下のアルカリ金属酸化物：
成分重量％
Ｋ
２
Ｏ２．０～７．９
特に２．５～７．３
特に好ましくは２．９～６．９
Ｎａ
２
Ｏ３．８～８．０
特に４．４～７．４
特に好ましくは４．８～７．０
のうちの少なくとも１つ、好ましくは全てを含有する、請求項１～６のいずれか１項に記載のガラス。
【請求項８】
示される量の、以下の二価元素の酸化物Ｍｅ
ＩＩ
Ｏ：
成分重量％
ＣａＯ０．８～２．５
特に１．０～２．０
特に好ましくは１．２～１．７
ＳｒＯ１．０～３．０
特に１．３～２．６
特に好ましくは１．６～２．３
ＺｎＯ１．４～４．０
特に１．９～３．６
特に好ましくは２．３～３．３
ＭｇＯ０～１．０
好ましくは０～０．６
特に０～０．４
特に好ましくは０．１～０．４
のうちの少なくとも１つ、好ましくは全てを含有する、請求項１～７のいずれか１項に記載のガラス。
【請求項９】
示される量の、以下の三価元素の酸化物：
成分重量％
Ａｌ
２
Ｏ
３
２．５～７．３
特に２．８～６．８
特に好ましくは３．２～６．３
Ｂ
２
Ｏ
３
１．０～４．５
特に１．３～４．１
特に好ましくは１．６～３．７
のうちの少なくとも１つ、好ましくは全てを含有する、請求項１～８のいずれか１項に記載のガラス。
【請求項１０】
示される量の、以下の四価元素の酸化物Ｍｅ
ＩＶ
Ｏ
２
：
成分重量％
ＴｉＯ
２
０～２．２
特に０～１．７
特に好ましくは０．１～１．４
ＺｒＯ
２
０～１．２
好ましくは０．１～１．２
特に０．２～０．９
特に好ましくは０．４～０．６
のうちの少なくとも１つ、好ましくは全てを含有する、請求項１～９のいずれか１項に記載のガラス。
（【請求項１１】以降は省略されています）

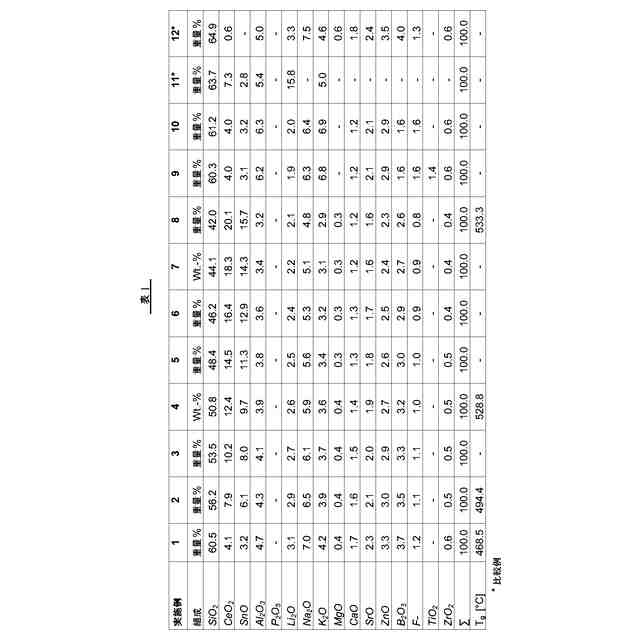

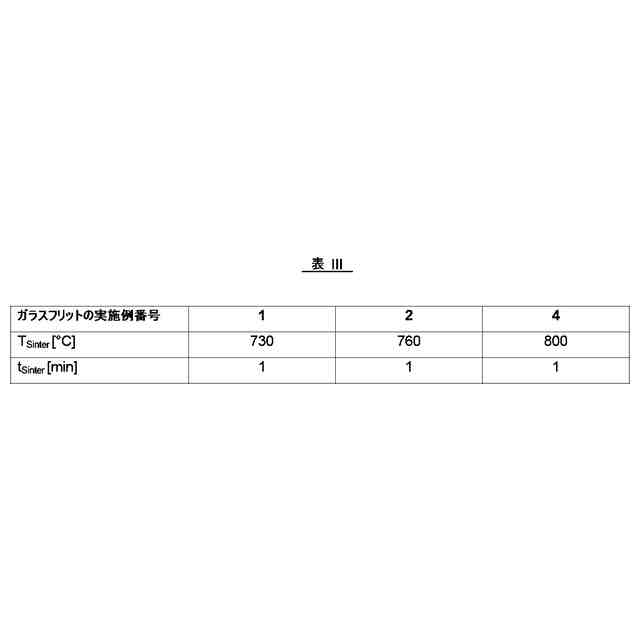

発明の詳細な説明【技術分野】
【０００１】
本発明は、高含有量のセリウムおよびスズを有し、そして蛍光特性が自然の歯の蛍光特性と大いに対応している歯科用修復物の調製のために特に適している、ガラスに関する。本発明はまた、本発明によるガラスを調製するためのプロセス、ならびに本発明によるガラスの、混合成分としての、および歯科材料としての使用、特に、歯科用修復物を調製するためのコーティング材料としての使用に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
ガラスは、それらの良好な光学特性に起因して、特に、他の材料のコーティングのために、例えば、染色剤またはつや出し材料として、歯科医学において使用される。
【０００３】
歯科用修復物の調製において、ガラス、および適切である場合にはガラスから作製されたガラスセラミックに、自然の歯の蛍光特性を再現するための種々のアプローチが公知である。
【０００４】
ＥＰ２９４４６１９Ａ１は、蛍光性ケイ酸リチウムガラスの調製のためのプロセスを記載する。このプロセスは、セリウムイオンを含有する出発ガラスの溶融を、還元条件に供することを包含し、これらの還元条件は、還元剤の使用によって提供される。この還元剤は、好ましくは、気体の還元剤であるか、または有機塩、炭水化物および穀物粉からなる群より選択される。
【０００５】
ＷＯ２０１７／０３２７４５Ａ１は、歯科医学において使用するための、ケイ酸リチウムの低石英ガラスセラミックを記載する。これらのガラスセラミックは、好ましくはＢｉ
２
Ｏ
３
およびＢｉ
２
Ｏ
５
から選択される蛍光剤および着色剤、ならびに無機顔料および／またはｄ元素およびｆ元素の酸化物、例えばＭｎ、Ｆｅ、Ｃｏ、Ｐｒ、Ｎｄ、Ｔｂ、Ｅｒ、Ｄｙ、ＥｕおよびＹｂの酸化物を含有する。
【０００６】
ＥＰ３６９６１５０Ａ１から、０．０５～５．０重量％の、Ｅｕ
２
Ｏ
３
として計算したユウロピウムを含有するガラスは、これらのガラスから作製された歯科用修復物に、有利な蛍光特性を与えることが公知である。
【０００７】
Ｗ．Ｂｕｃｈａｌｌａ，”ＣｏｍｐａｒａｔｉｖｅＦｌｕｏｒｅｓｃｅｎｃｅＳｐｅｃｔｒｏｓｃｏｐｙＳｈｏｗｓＤｉｆｆｅｒｅｎｃｅｓｉｎＮｏｎ－ＣａｖｉｔａｔｅｄＥｎａｍｅｌＬｅｓｉｏｎｓ，”ＣａｒｉｅｓＲｅｓ．２００５，３９，１５０－１５６から、自然の歯は、４００～６５０ｎｍの範囲の波長を有する紫外光の下で、青色がかった白色の蛍光を示すことが公知である。
ＥＰ３６９６１４９Ａ１は、３６５ｎｍの波長の光で励起されると蛍光を発する、セリウムおよびスズを含有するガラスおよびガラスセラミックを記載する。しかし、３９５ｎｍの波長の光で励起されると、記載されるガラスおよびガラスセラミックは、いかなる蛍光も示さない。
先行技術から公知であるガラスは、不十分な蛍光特性を有し、特に約３８０～４３０ｎｍの波長を有する光の下では、自然の歯の材料の蛍光特性を十分に模倣することができないことが示されている。具体的には、特に長波長のＵＶ範囲、例えば３８０～４３０ｎｍでも、良好な蛍光特性を示す、ガラスが必要とされている。これらの波長の光はしばしば、ナイトクラブなどの娯楽場で「ブラックライト」として使用される。従って、不十分な蛍光特性を有する歯科用修復物は、長波長のＵＶ光の影響下で修復物であると認識され得るか、または歯の隙間もしくは欠損であるように見え得る。
【先行技術文献】
【特許文献】
【０００８】
欧州特許出願公開第２９４４６１９号明細書
国際公開第２０１７／０３２７４５号
欧州特許出願公開第３６９６１５０号明細書
欧州特許出願公開第３６９６１４９号明細書
【非特許文献】
【０００９】
Ｗ．Ｂｕｃｈａｌｌａ，”ＣｏｍｐａｒａｔｉｖｅＦｌｕｏｒｅｓｃｅｎｃｅＳｐｅｃｔｒｏｓｃｏｐｙＳｈｏｗｓＤｉｆｆｅｒｅｎｃｅｓｉｎＮｏｎ－ＣａｖｉｔａｔｅｄＥｎａｍｅｌＬｅｓｉｏｎｓ，”ＣａｒｉｅｓＲｅｓ．２００５，３９，１５０－１５６
【発明の概要】
【課題を解決するための手段】
【００１０】
本発明は、自然の歯の材料に匹敵する蛍光を示し、従って、長波長ＵＶ範囲、例えば３８０～４３０ｎｍ、そして特に３９５ｎｍで励起されたときに自然の歯の材料の蛍光特性を大いに模倣することが可能な歯科用修復物の調製のために特に適している、ガラスを提供するという課題に基づく。これらのガラスはまた、他のガラスの蛍光特性を調節するための混合成分として適切であるべきである。
（【００１１】以降は省略されています）

関連特許
