公開番号2025030432
公報種別公開特許公報(A)
公開日2025-03-07
出願番号2023135717
出願日2023-08-23
発明の名称モールド及び石英るつぼの製造方法
出願人信越石英株式会社
代理人個人,個人,個人
主分類C03B 20/00 20060101AFI20250228BHJP(ガラス;鉱物またはスラグウール)
要約【課題】回転モールド法により石英るつぼを製造するためのモールドにおいて、石英粉成型体を形成する際に、溶融時の石英るつぼの湾曲部に生じる波状の変形による形状不良を効率的に防止することができるモールドを提供する。
【解決手段】直胴部と、前記直胴部の下端に連続し、曲率半径rが50mm～300mmの第一の湾曲部と、前記第一の湾曲部に連続し、曲率半径Rが350mm～2000mmの第二の湾曲部を有する底部とを有する有底筒状のモールドであり、前記第一の湾曲部の内表面に、凹形状の溝を有し、該溝は、前記モールドを貫通しない非貫通溝であり、前記第二の湾曲部のうち、前記第一の湾曲部に接する位置から湾曲形状に沿って底部中心に向かう方向において、少なくとも35mmの範囲の内表面は前記凹形状の溝を有さず、該範囲の内表面は算術表面粗さRa20μm以下の平滑性を有するモールド。

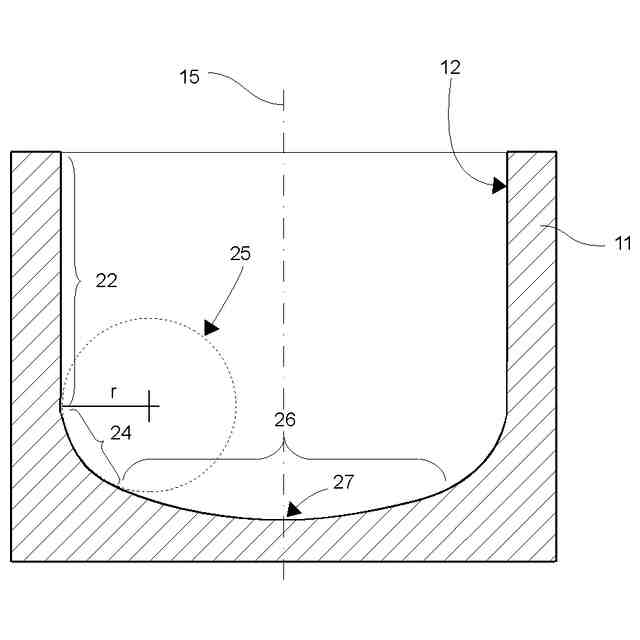

【選択図】図1
特許請求の範囲【請求項１】
回転モールド法により石英るつぼを製造するためのモールドであって、
前記モールドは、
直胴部と、
前記直胴部の下端に連続し、曲率半径ｒが５０ｍｍ～３００ｍｍの第一の湾曲部と、
前記第一の湾曲部に連続し、曲率半径Ｒが３５０ｍｍ～２０００ｍｍの第二の湾曲部を有する底部と
を有する有底筒状のモールドであり、
前記第一の湾曲部の内表面に、凹形状の溝を有し、該溝は、前記モールドを貫通しない非貫通溝であり、
前記第二の湾曲部のうち、前記第一の湾曲部に接する位置から湾曲形状に沿って底部中心に向かう方向において、少なくとも３５ｍｍの範囲の内表面は前記凹形状の溝を有さず、該範囲の内表面は算術表面粗さＲａ２０μｍ以下の平滑性を有するものであることを特徴とするモールド。
続きを表示（約 590 文字）【請求項２】
前記凹形状の溝は、幅が０．３ｍｍ以上３．５ｍｍ以下、深さが０．３ｍｍ以上３．０ｍｍ以下、ピッチが３ｍｍ以上２０ｍｍ以下であり、モールド回転軸に対して同心円状の複数の溝であることを特徴とする請求項１に記載のモールド。
【請求項３】
前記第一の湾曲部において前記同心円状の複数の溝を有する範囲が、少なくとも、
前記第一の湾曲部の内表面に接する、前記第一の湾曲部の曲率半径ｒに基づく仮想円を定義したときに、
前記仮想円の中心から伸ばした直線を、水平方向に伸ばしたときに前記モールドと交わる点Ａから、
前記仮想円の中心から伸ばした直線を、前記水平方向から、前記モールドの前記底部中心の方向へ４５°回転させたときに前記モールドと交わる点Ｂまでの範囲であることを特徴とする請求項２に記載のモールド。
【請求項４】
前記モールドの材質がステンレス鋼製又はカーボン製であることを特徴とする請求項１に記載のモールド。
【請求項５】
請求項１から請求項４のいずれか１項に記載のモールドを回転させながら、該回転するモールドの内表面に石英粉を吹き付けて、石英粉からなる所定形状の石英粉成型体を成型する工程と、
前記成型した石英粉成型体を溶融して石英るつぼを作製する工程と
を有する石英るつぼの製造方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、石英るつぼを製造するためのモールドに関し、これを用いた石英るつぼの製造方法に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
シリコン単結晶引上げ用の石英るつぼを製造する方法として、回転モールド法が知られている。この方法は、回転するモールドの内表面に沿って堆積した石英粉を加熱溶融してガラス化し、るつぼの形状に成形する方法である（例えば、特許文献１）。
【０００３】
回転モールド法では、石英るつぼを溶融する前に、所定の形状で石英粉を成型するが、成型作業は高速回転したモールド直胴部内面に石英粉を吹き付け、遠心力で直胴部に石英粉を堆積させて行う。
【０００４】

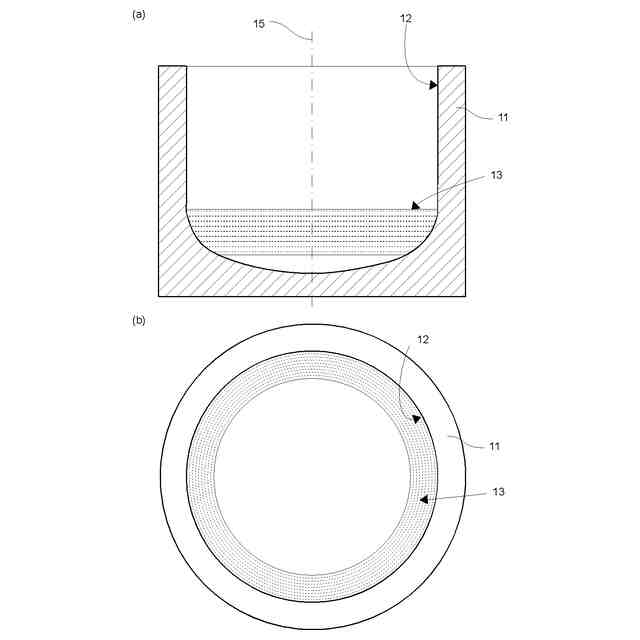

特許文献２には、モールドの内表面の少なくとも直胴部に、モールド回転軸に対して同心円状の複数の溝を有するモールドが開示されている。このような直胴部に溝を有するモールドにより、原料粉の付着力が向上し、粉付き改善による原料粉の使用量削減、作業時間短縮が試みられている。
【０００５】

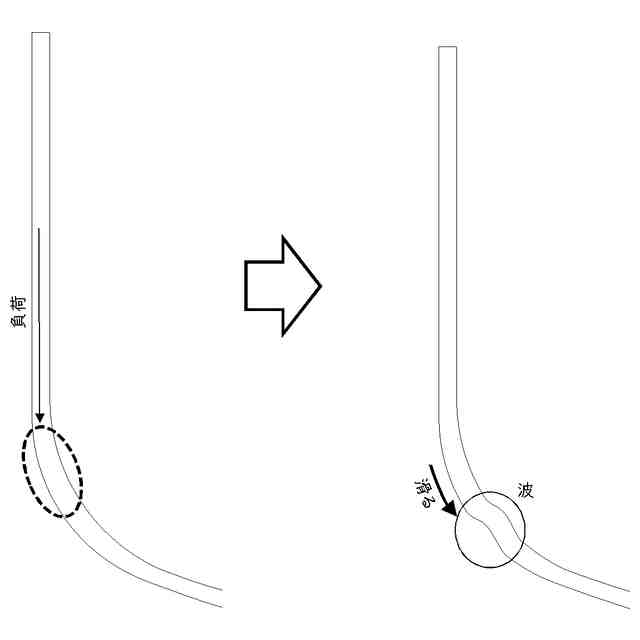

また、石英粉を加熱溶融してガラス化して石英るつぼを製造するときに、石英るつぼの直胴部に該当する溶融部の自重（負荷）に耐えきれず、石英るつぼの小Ｒ部（直胴部と底部の間の湾曲部）に該当する溶融部が底部方向に滑り、石英るつぼの大Ｒ部（小Ｒ部に隣接する、より曲率半径の大きいＲ部）～底部にかけて波状の変形が発生（図５参照）することがあり、前記変形が大きくなると、形状不良として廃棄されてしまう。
【先行技術文献】
【特許文献】
【０００６】
特開２００４－０２６６０９号公報
特開２０１９－１０４６４７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
本発明は、上記した事情に鑑みなされたもので、回転モールド法により石英るつぼを製造するためのモールドにおいて、石英粉成型体を形成する際に、溶融時の石英るつぼの湾曲部に生じる波状の変形による形状不良を効率的に防止することができるモールドを提供することを目的とする。
【課題を解決するための手段】
【０００８】
本発明は、上記課題を解決するためになされたもので、回転モールド法により石英るつぼを製造するためのモールドであって、前記モールドは、直胴部と、前記直胴部の下端に連続し、曲率半径ｒが５０ｍｍ～３００ｍｍの第一の湾曲部と、前記第一の湾曲部に連続し、曲率半径Ｒが３５０ｍｍ～２０００ｍｍの第二の湾曲部を有する底部とを有する有底筒状のモールドであり、前記第一の湾曲部の内表面に、凹形状の溝を有し、該溝は、前記モールドを貫通しない非貫通溝であり、前記第二の湾曲部のうち、前記第一の湾曲部に接する位置から湾曲形状に沿って底部中心に向かう方向において、少なくとも３５ｍｍの範囲の内表面は前記凹形状の溝を有さず、該範囲の内表面は算術表面粗さＲａ２０μｍ以下の平滑性を有するものであることを特徴とするモールドを提供する。
【０００９】
本発明のモールドでは、第一の湾曲部の溝の存在により、モールドの内表面で原料石英粉が引っかかる形状となる。これにより、石英粉の付着性が良くなり、滑りにくくなる。そうすることで、石英るつぼの小Ｒ部に該当する溶融部の滑りも連動して防ぐことができる。更に、第二の湾曲部の少なくとも第一の湾曲部から連続する部分を平滑にすることで、第二の湾曲部に供給される原料粉は遠心力により、第一の湾曲部の方向へ力が作用するため、石英るつぼの小Ｒ部に該当する溶融部の滑りを食い止めることができる。これらの効果により、波状の変形による形状不良を効率的に改善することができる。
【００１０】

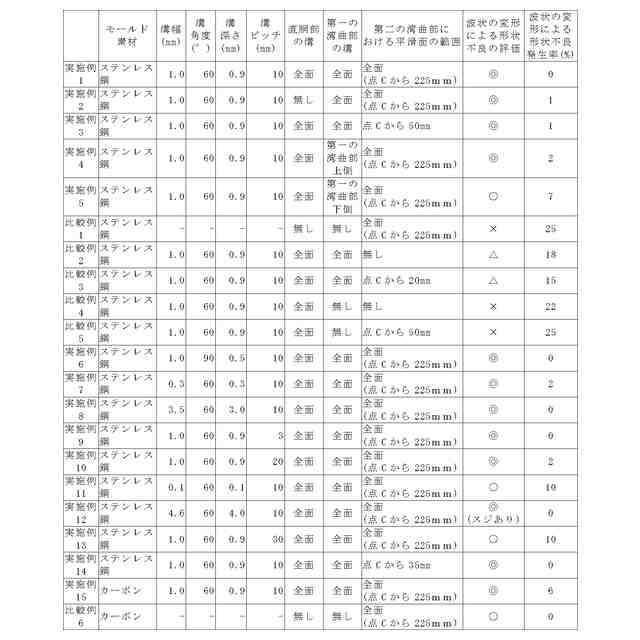

このとき、前記凹形状の溝は、幅が０．３ｍｍ以上３．５ｍｍ以下、深さが０．３ｍｍ以上３．０ｍｍ以下、ピッチが３ｍｍ以上２０ｍｍ以下であり、モールド回転軸に対して同心円状の複数の溝であることが好ましい。
（【００１１】以降は省略されています）
