特許ウォッチ

公開番号2025041772
公報種別公開特許公報(A)
公開日2025-03-26
出願番号2024225458,2021563261
出願日2024-12-20,2020-06-01
発明の名称放射線不透過性ガラス材料
出願人エービーケーバイオメディカルインコーポレイテッド
代理人弁理士法人藤本パートナーズ
主分類C03C 3/097 20060101AFI20250318BHJP(ガラス;鉱物またはスラグウール)
要約【課題】マイクロスフェアの形態で血管塞栓及び/又は放射線イメージングに使用され得る、放射線不透過性ガラス材料を提供する。
【解決手段】約0.55～約0.85モル分率のSiO₂、約0.01～約0.23モル分率のNa₂O、K₂O、又はNa₂O及びK₂Oの配合物、約0.05～約0.28モル分率のY₂O₃、BaO、又はY₂O₃及びBaOの配合物、及び、選択的にTa₂O₅を含む、ガラス材料。該ガラス材料では、Y₂O₃,BaO、及び選択的なTa₂O₅の合計が、約0.01～約0.31モル分率である。
【選択図】図2D
特許請求の範囲【請求項１】
ガラス材料であって、前記ガラスは、
約０．５５～約０．８５モル分率のＳｉＯ
２
と、
約０．０１～約０．２３モル分率のＮａ
２
Ｏ、Ｋ
２
Ｏ、又はＮａ
２
Ｏ及びＫ
２
Ｏの配合
物と、
約０．０５～約０．２８モル分率のＹ
２
Ｏ
３
、ＢａＯ、又はＹ
２
Ｏ
３
及びＢａＯの配合
物と、
選択的にＴａ
２
Ｏ
５
とを含み、
前記Ｙ
２
Ｏ
３
、前記ＢａＯ、及び選択的な前記Ｔａ
２
Ｏ
５
の合計が、約０．１０～約０
．３１モル分率である、ガラス材料。
続きを表示（約 1,100 文字）【請求項２】
前記ガラスは、約０．０３～約０．２３モル分率のＮａ
２
Ｏ、Ｋ
２
Ｏ、又はＮａ
２
Ｏ及
びＫ
２
Ｏの配合物を含む、請求項１に記載のガラス材料。
【請求項３】
前記ガラスは、約０．０５～約０．２３モル分率のＮａ
２
Ｏ、Ｋ
２
Ｏ、又はＮａ
２
Ｏ及
びＫ
２
Ｏの配合物を含む、請求項２に記載のガラス材料。
【請求項４】
前記ガラスは、約０．５５～約０．８２モル分率のＳｉＯ
２
を含む、請求項１～３のい
ずれか１項に記載のガラス材料。
【請求項５】
前記ガラスは、約０．５５～約０．８０モル分率のＳｉＯ
２
を含む、請求項４に記載の
ガラス材料。
【請求項６】
前記ガラスは、
約０．５５～約０．８０モル分率のＳｉＯ
２
と、
約０．０５～０．２２モル分率のＮａ
２
Ｏ、Ｋ
２
Ｏ、又はＮａ
２
Ｏ及びＫ
２
Ｏの配合物
とを含む、請求項１に記載のガラス材料。
【請求項７】
前記Ｙ
２
Ｏ
３
、前記ＢａＯ、及び選択的な前記Ｔａ
２
Ｏ
５
の合計が、約０．１０～約０
．２５モル分率、例えば、約０．１０～約０．１５モル分率である、請求項１～６のいず
れか１項に記載のガラス材料。
【請求項８】
前記ガラスは、約０．０５～約０．１２、例えば、約０．０５～約０．０８モル分率の
Ｙ
２
Ｏ
３
、ＢａＯ、又はＹ
２
Ｏ
３
及びＢａＯの配合物を含む、請求項１～７のいずれか１
項に記載のガラス材料。
【請求項９】
前記ガラスは、約０．１２モル分率まで、例えば、０．１０モル分率までの量のＴａ
２
Ｏ
５
を含む、請求項１～８のいずれか１項に記載のガラス材料。
【請求項１０】
前記ガラスは、約０．０５～約０．１２モル分率、例えば、約０．０５～約０．１０モ
ル分率のＴａ
２
Ｏ
５
を含む、請求項９に記載のガラス材料。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
関連出願の相互参照
本出願は、２０１９年５月３１日に出願された米国仮特許出願第６２／８５５，２８５
号の利益を主張し、全体の内容が参照によって本明細書に組み込まれる。
続きを表示（約 2,000 文字）【０００２】
本開示は、患者に投与可能な微粒子の形成に適した放射線不透過性ガラス材料に関する
。
【背景技術】
【０００３】
次の段落は、その中で論じられている何れもが先行技術であること、又は当業者の知識
の一部であることを認めるものではない。
【０００４】
治療上の血管閉塞（塞栓術）は、特定の病的状態をin situで治療するために用いられ
る技術である。治療上の塞栓術は、一般に、カテーテルを使用して、様々な過程（腫瘍、
血管奇形、及び出血過程）の血管などの循環器に塞栓剤を配置するために実施される。
【発明の概要】
【発明が解決しようとする課題】
【０００５】
以下の序文は、本明細書を読者に紹介することを意図したものであって、発明を定義す
るものではない。１以上の発明は、下記の又は本文書の他の部分に記載された、装置要素
又は方法のステップのコンビネーション又はサブコンビネーションに属し得る。本発明者
らは、単に、特許請求の範囲に他の一発明又は複数の発明の記述がないことによっては、
本明細書に開示されたあらゆる発明に対する権利を放棄せず又は権利の主張を撤回しない
。
【０００６】
血管塞栓術に使用される粒子状塞栓剤は、放射線不透過性でないことがあり、したがっ
て、粒子状塞栓剤が注入される前に造影剤で処理されない限り、放射線イメージングで観
察することが困難である。TheraSphere（商標）イットリウム－９０の微粒子は、市販の
放射性微粒子であり、原発性肝癌及び転移性肝癌の治療に使用されており、１２０ｋＶｐ
で約６，０００ハンスフィールドユニット（ＨＵ）の放射線不透過性を有する。
【０００７】
放射線不透過性の粒子状塞栓剤は、塞栓形成治療中又は治療後に放射線イメージングで
観察できるため、望ましい。１つ以上の本開示に記載される例は、別の手段で、粒子状塞
栓剤よりも大きな放射線不透過性を有する放射線不透過性ガラス材料を提供することを試
みる。
【課題を解決するための手段】
【０００８】
最終的に血管塞栓に使用されることが意図されるガラス材料は、約２．７ｇ／ｃｍ
３
～
約４．３ｇ／ｃｍ
３
の密度を有してもよい。特定の例では、ガラス材料は、約２．９ｇ／
ｃｍ
３
～約３．７ｇ／ｃｍ
３
、又は、約３．３ｇ／ｃｍ
３
～約３．６ｇ／ｃｍ
３
の密度を
有してもよい。この範囲の密度を有する粒子は、患者の脈管構造内に適切に分布すると考
えられている。
【０００９】
本開示のガラス材料では、Ｙ
２
Ｏ
３
、ＢａＯ、及びＴａ
２
Ｏ
５
のすべては、ガラスの放
射線不透過性に寄与する。しかしながら、これらの成分の量の増加は、得られるガラス材
料の密度をも増加させる。本開示の著者らは、血管塞栓に適した密度で、望ましい値の放

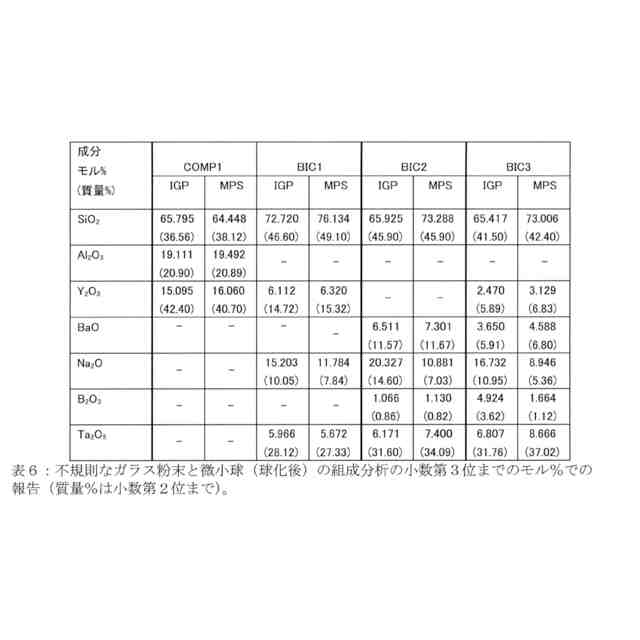

射線不透過性を提供するガラス組成物を確認した。本開示のいくつかのガラス材料は、１
２０ｋＶｐで９，０００ＨＵを超える放射線不透過性を有し得る。本開示のいくつかのガ
ラス材料は、約２．７ｇ／ｃｍ
３
～約４．３ｇ／ｃｍ
３
、例えば、約２．９ｇ／ｃｍ
３
～
約３．７ｇ／ｃｍ
３
、又は約３．３ｇ／ｃｍ
３
～約３．６ｇ／ｃｍ
３
の密度を有し得る。
【００１０】
一態様では、本開示は、約０．５５～約０．８５モル分率のＳｉＯ
２
；約０．０１～約
０．２３モル分率のＮａ
２
Ｏ、Ｋ
２
Ｏ、又はＮａ
２
Ｏ及びＫ
２
Ｏの配合物；約０．０５～
約０．２８モル分率のＹ
２
Ｏ
３
、ＢａＯ、又はＹ
２
Ｏ
３
及びＢａＯの配合物;及び選択的
にＴａ
２
Ｏ
５
を含む、ガラス材料を提供する。該ガラス材料において、Ｙ
２
Ｏ
３
、ＢａＯ
及び選択的なＴａ
２
Ｏ
５
の合計は、約０．１０～約０．３１モル分率である。
（【００１１】以降は省略されています）

関連特許
