公開番号2025041604
公報種別公開特許公報(A)
公開日2025-03-26
出願番号2024204605,2022066479
出願日2024-11-25,2018-12-18
発明の名称装置、及びシステム
出願人ニコベンチャーズトレーディングリミテッド,Nicoventures Trading Limited
代理人個人,個人,個人,個人
主分類A24F 40/20 20200101AFI20250318BHJP(たばこ;葉巻たばこ;紙巻たばこ;喫煙具)
要約【課題】エアロゾル化可能材料を加熱して、エアロゾル化可能材料の少なくとも1つの成分を揮発させる装置に用いられる管状加熱要素を提供する。

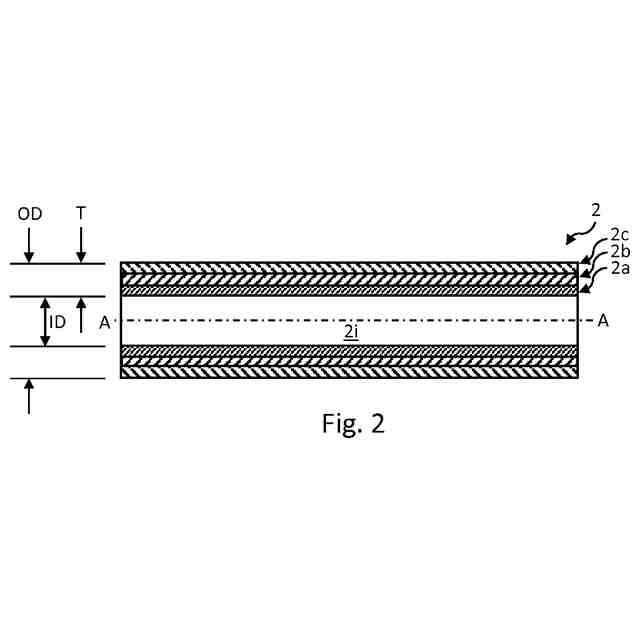

【解決手段】管状加熱要素2は、管状支持部2a上の変動磁場の侵入により加熱可能な加熱材料層2bをさらに含む。管状加熱要素2は、壁厚Tが1ミリメートル以下である。さらに、管状加熱要素2は、保護層2cを含み得る。加熱層は、コバルト又はニッケルに基づく強磁性材料を含む。
【選択図】図2
特許請求の範囲【請求項１】
エアロゾル化可能材料を加熱して、前記エアロゾル化可能材料の少なくとも１つの成分を揮発させる装置に用いられる管状加熱要素であって、変動磁場の侵入により加熱可能な加熱材料を含み、壁厚が１ミリメートル以下である、管状加熱要素。
続きを表示（約 680 文字）【請求項２】
前記壁厚が、０．３ミリメートル以下である、請求項１に記載の管状加熱要素。
【請求項３】
前記壁厚が、少なくとも０．０５ミリメートルである、請求項１又は２に記載の管状加熱要素。
【請求項４】
外径又は外側寸法が、０．３ミリメートル～５ミリメートルである、請求項１～３のいずれか一項に記載の管状加熱要素。
【請求項５】
内径又は内側寸法が、０．１ミリメートル～２．１ミリメートルである、請求項１～４のいずれか一項に記載の管状加熱要素。
【請求項６】
耐熱支持部及び前記支持部上の被膜を備え、前記被膜が、前記加熱材料を含む、請求項１～５のいずれか一項に記載の管状加熱要素。
【請求項７】
前記被膜が、前記支持部の半径方向外方に位置付けられた、請求項６に記載の管状加熱要素。
【請求項８】
エアロゾル化可能材料を加熱して、前記エアロゾル化可能材料の少なくとも１つの成分を揮発させる装置に用いられる管状加熱要素であって、耐熱支持部及び前記支持部上の被膜を備え、前記被膜が、変動磁場の侵入により加熱可能な加熱材料を含み、前記被膜が、前記支持部の半径方向外方に位置付けられた、管状加熱要素。
【請求項９】
前記被膜の前記加熱材料が、強磁性材料である、請求項６～８のいずれか一項に記載の管状加熱要素。
【請求項１０】
前記強磁性材料が、ニッケル又はコバルトを含む、請求項９に記載の管状加熱要素。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、エアロゾル化可能材料を加熱して、エアロゾル化可能材料の少なくとも１つの成分を揮発させる装置に用いられる管状加熱要素と、エアロゾル化可能材料を加熱して、エアロゾル化可能材料の少なくとも１つの成分を揮発させる装置と、このような装置及びエアロゾル化可能材料を含む物品を備えたシステムとに関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
紙巻タバコ、葉巻タバコ等の喫煙品は、使用中にタバコを燃焼させて、タバコ煙を生成する。燃焼なしに化合物を放出する製品の創出によって、これらの物品の代替物を提供しようとする試みがなされている。このような製品の例は、いわゆる「非燃焼加熱式」製品又はタバコ加熱デバイス若しくは製品であり、材料を燃焼させずに加熱することによって化合物を放出する。この材料は、例えばタバコ又は他の非タバコ製品が考えられ、ニコチンを含んでいてもよいし、含んでいなくてもよい。
【発明の概要】
【０００３】
本発明の第１の態様は、エアロゾル化可能材料を加熱して、エアロゾル化可能材料の少なくとも１つの成分を揮発させる装置に用いられる管状加熱要素であって、変動磁場の侵入により加熱可能な加熱材料を含み、壁厚が１ミリメートル以下である、管状加熱要素を提供する。
【０００４】

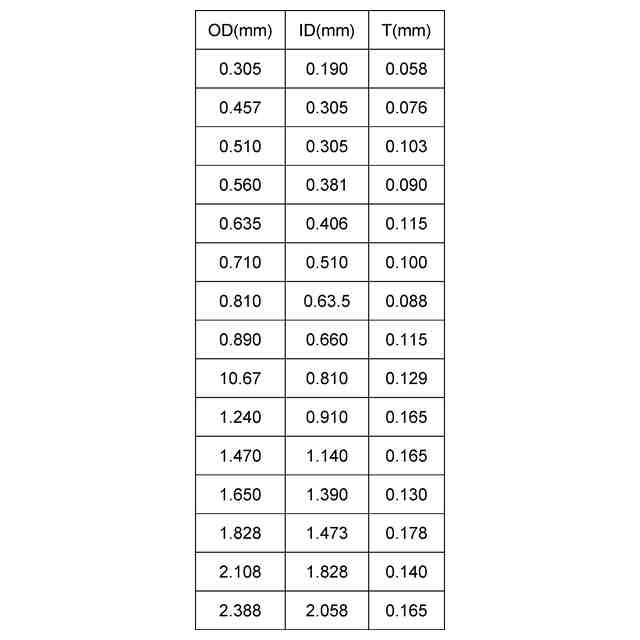

例示的な一実施形態において、壁厚は、０．５ミリメートル以下である。例示的な一実施形態において、壁厚は、０．３ミリメートル以下である。例示的な一実施形態において、壁厚は、少なくとも０．０５ミリメートルである。
【０００５】
例示的な一実施形態において、管状加熱要素の外径又は外側寸法は、５ミリメートル以下である。例示的な一実施形態において、外径又は外側寸法は、２．４ミリメートル以下である。例示的な一実施形態において、外径又は外側寸法は、少なくとも０．３ミリメートルである。
【０００６】
例示的な一実施形態において、管状加熱要素の内径又は内側寸法は、少なくとも０．１ミリメートルである。例示的な一実施形態において、内径又は内側寸法は、少なくとも０．１９ミリメートルである。例示的な一実施形態において、内径又は内側寸法は、２．１ミリメートル以下である。
【０００７】
例示的な一実施形態において、管状加熱要素は、耐熱支持部及び支持部上の被膜を備え、被膜は、加熱材料を含む。例示的な一実施形態において、被膜は、支持部の半径方向外方に位置付けられる。
【０００８】
本発明の第２の態様は、エアロゾル化可能材料を加熱して、エアロゾル化可能材料の少なくとも１つの成分を揮発させる装置に用いられる管状加熱要素であって、耐熱支持部及び支持部上の被膜を備え、被膜が、変動磁場の侵入により加熱可能な加熱材料を含み、被膜が、支持部の半径方向外方に位置付けられた、管状加熱要素を提供する。
【０００９】
第１又は第２の態様の管状加熱要素の例示的な一実施形態において、被膜は、厚さが５０ミクロン以下である。例示的な一実施形態において、被膜は、厚さが２０ミクロン以下である。
【００１０】
第１又は第２の態様の管状加熱要素の例示的な一実施形態において、被膜は、環状である。
（【００１１】以降は省略されています）
