公開番号2025039111
公報種別公開特許公報(A)
公開日2025-03-21
出願番号2023145964
出願日2023-09-08
発明の名称乗物用内装材に対する照明装置の取付構造
出願人トヨタ紡織株式会社
代理人弁理士法人暁合同特許事務所
主分類B60Q 3/217 20170101AFI20250313BHJP(車両一般)
要約【課題】低コストに光漏れを抑制する。

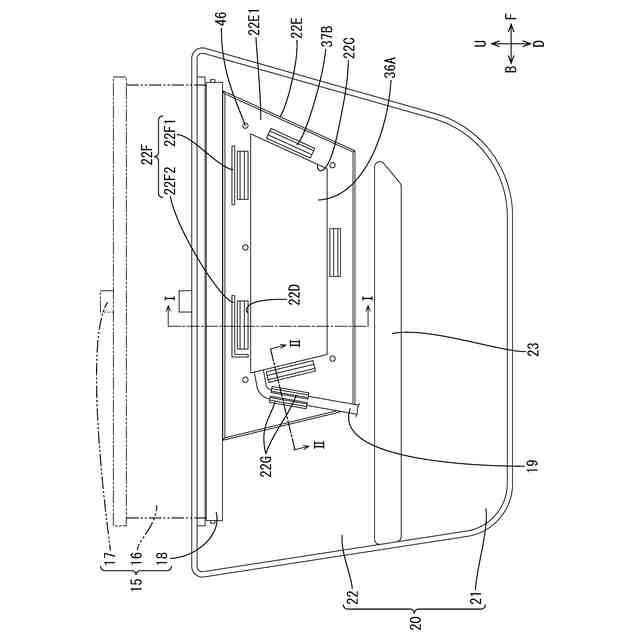

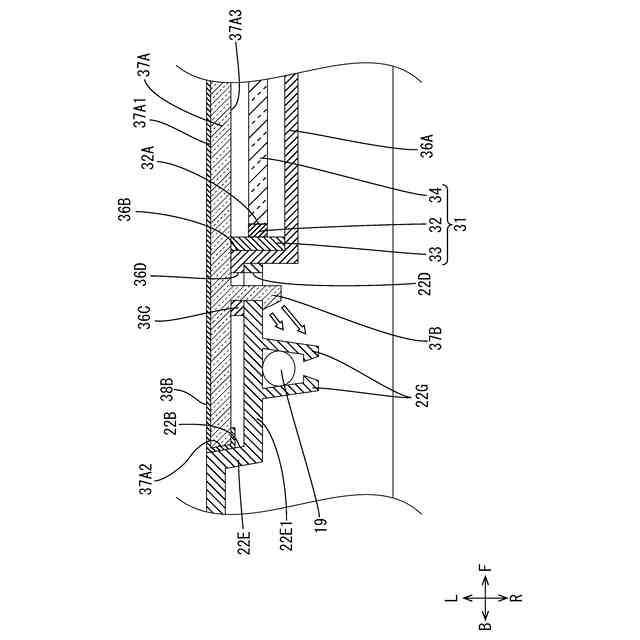

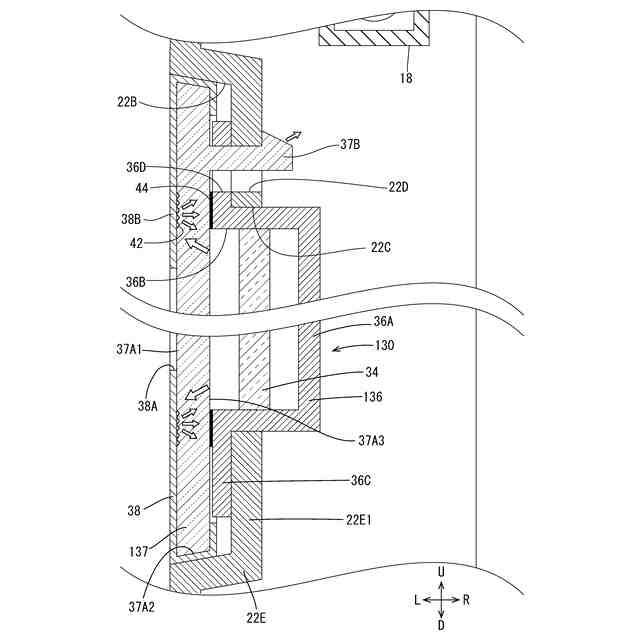

【解決手段】乗物用内装材20に対する照明装置30の取付構造であって、乗物用内装材20は、照明装置30から照射された光を乗物室に通す照明部22Bを有する。照明装置30は、発光部31と、遮光性のケース36であって、発光部31を収容し、照明部22Bと平面視で重なるケース開口36Bを有するケース36と、ケース36の乗物室側に設けられ、発光部31からケース開口36B及び照明部22Bを通って乗物室に向かう光が通過する透光性部材37と、を備える。透光性部材37は、ケース36又は乗物用内装材20の少なくとも一方の挿通孔36D、22Dに挿通される取付部37Bを有する。乗物用内装材20は、取付部37Bに隣接する位置に、乗物室と反対側に突出する遮光性の突出部22F、22Gを有する。
【選択図】図3
特許請求の範囲【請求項１】
乗物用内装材に対する照明装置の取付構造であって、
前記乗物用内装材は、前記照明装置から照射された光を乗物室に通す照明部を有し、
前記照明装置は、
発光部と、
前記照明部を前記乗物室と反対側から覆うように配置される遮光性のケースであって、前記発光部を収容し、前記照明部と平面視で重なるケース開口を有するケースと、
前記ケースの前記乗物室側に設けられ、前記発光部から前記ケース開口及び前記照明部を通って前記乗物室に向かう光が通過する透光性部材と、を備え、
前記透光性部材は、前記ケース又は前記乗物用内装材の少なくとも一方の挿通孔に挿通される取付部を有し、
前記乗物用内装材は、前記透光性部材の前記取付部に隣接する位置に、前記乗物室と反対側に突出する遮光性の突出部を有する、乗物用内装材に対する照明装置の取付構造。
続きを表示（約 270 文字）【請求項２】
前記乗物用内装材には、前記乗物室と反対側に設けられる吸音性のシート状部材が設けられ、
前記突出部は、前記シート状部材を吊り下げ支持する、請求項１に記載の乗物用内装材に対する照明装置の取付構造。
【請求項３】
前記乗物用内装材は、ウィンドウを覆うウィンドウシェードが引き出されるために上方に開口したシェード用開口を有し、
前記突出部は、前記取付部と前記シェード用開口との間において、前記取付部と隣接する位置に設けられている、請求項１又は請求項２に記載の乗物用内装材に対する照明装置の取付構造。

発明の詳細な説明【技術分野】
【０００１】
本技術は、乗物用内装材に対する照明装置の取付構造に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
車両等の乗物の乗物室には、夜間や暗所での視認性や利便性を高める目的で、あるいは意匠性を高める目的で、照明装置が取り付けられることが知られており、その一例が特許文献１に記載されている。特許文献１に記載の照明装置は、ハウジングと、ハウジング内に収容されてそれぞれが表示を有する透明光学素子からなる複数の層と、複数の層の各々に連結された複数の光源と、照明装置の外側（表側）層を形成する外側層と、を備える。外側層は、光源が照射されないときは不透明であるか真っ黒とされ、透明光学素子が光源の付勢により表示されるときは透光性を有するとされている。当該照明装置によれば、複数の層の各々を選択的に点灯させることで、複数の層の各々に形成された表示を組み合わせて、種々の視覚効果を創出できるとされている。
【先行技術文献】
【特許文献】
【０００３】
特表２０１７－５０６１８０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に記載の照明装置は、自動車のドアトリムに組み込まれている状態が模式的に図示されている。当該照明装置をドアトリムに実際に嵌め込むには、例えば、外側層に爪状の取付部を設け、この取付部がハウジングの貫通孔を通ってドアトリムのボードの取付孔に取り付けられる構成とすることが考えられる。しかしながら、外側層に取付部を一体形成すると、外側層は光源が光を照射するときに透光性を有するため、取付部から光漏れが生じてしまう。一方、光漏れを防ぐために、取付部を含む外側層の一部を遮光性材料によって形成すると、外側層を透光性材料と遮光性材料との２種類の材料を用いて形成することとなり、コストが増大してしまう。
【０００５】
本技術は、低コストに光漏れを抑制することを目的とする。
【課題を解決するための手段】
【０００６】
本技術に関わる乗物用内装材に対する照明装置の取付構造は、前記乗物用内装材は、前記照明装置から照射された光を乗物室に通す照明部を有し、前記照明装置は、発光部と、前記照明部を前記乗物室と反対側から覆うように配置される遮光性のケースであって、前記発光部を収容し、前記照明部と平面視で重なるケース開口を有するケースと、前記ケースの前記乗物室側に設けられ、前記発光部から前記ケース開口及び前記照明部を通って前記乗物室に向かう光が通過する透光性部材と、を備え、前記透光性部材は、前記ケース又は前記乗物用内装材の少なくとも一方の挿通孔に挿通される取付部を有し、前記乗物用内装材は、前記透光性部材の前記取付部に隣接する位置に、前記乗物室と反対側に突出する遮光性の突出部を有する。
【０００７】
このようにすれば、透光性部材の取付部を通って乗物室と反対側に照射される光漏れを突出部によって抑制できる。その結果、光漏れが目立ってしまったり、光の利用効率が低下してしまったりする事態を抑制できる。透光性部材の取付部を別部材（遮光性材料）で形成する必要がないため、低コストに光漏れを抑制できる。
【０００８】

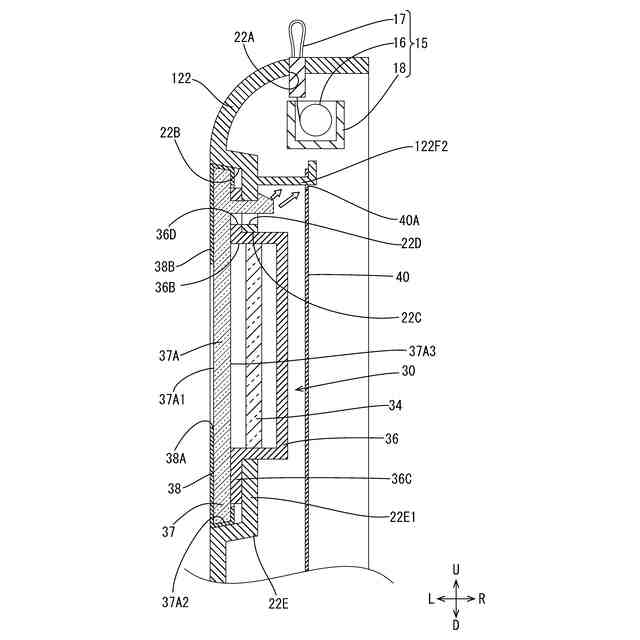

また、前記乗物用内装材には、前記乗物室と反対側に設けられる吸音性のシート状部材が設けられ、前記突出部は、前記シート状部材を吊り下げ支持してもよい。このようにすれば、乗物室の静音性を向上できると共に、突出部をシート状部材の支持部材としても用いることできる。兼用とすることで突出部の配設に伴うコスト増大を抑制できる。
【０００９】
前記乗物用内装材は、ウィンドウを覆うウィンドウシェードが引き出されるために上方に開口したシェード用開口を有し、前記突出部は、前記取付部と前記シェード用開口との間において、前記取付部と隣接する位置に設けられてもよい。シェード用開口が設けられる場合、透光性部材の取付部から上方に漏れた光がシェード用開口を通って、使用者に目立ってしまう懸念がある。突出部によれば、このような上方への光漏れを効果的に抑制できる。
【発明の効果】
【００１０】
本技術によれば、低コストに光漏れを抑制できる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
