発明の名称砂堆積ネット
出願人個人
代理人
主分類E02B 3/04 20060101AFI20250306BHJP(水工;基礎;土砂の移送)
要約【課題】地震の大津波から、人命や財産を守り、減災が求められている。海岸堤防の陸側は住宅が密集している。海側は海水が、堤防に当たっている海岸もある。費用対効果と財政状況から、安い費用で効果を高める必要がある。
【解決手段】堤防を守るため、消波工が多く使われている。波の力により沈下してしまうため機能しない。堤防の前面に、杭を打って、砂、堆積ネツトを設置する。自然に多くの砂をためることが出来る。高さを順次高め、一か所に三セット設置する。間隔は5mとして、四か所設置する。地震による大津波に対して、砂、砂、堆積ネット、堤防の抵抗により崩壊まで時間がかかり、その間に、人々が高台に避難できる。多くの人命が助かる。
【選択図】図-3
特許請求の範囲【請求項１】
砂堆積ネット
海岸堤防をより安全にするには、堤防の前面に砂を付ける（養浜）ことである。こうすることで、大津波によって、海岸堤防の破壊を遅くして、人々が高台に逃げることが出来る。波によって漂砂が発生する。この漂砂を砂堆積ネット（ネット｝で、砂を少しずつ自然に堆積することが出来る。この砂堆積ネットを２～３回繰り返すことで、堤防前面に砂を付けることが出来る
ネットの網目は１～４ｍｍとする。支持杭は３本で中央を少し下げて、ネットをひもで接合する。
ただし、場所によっては砂の付が悪いとこるもある。そうしたところはリサイクルコンクリート砕石を敷きならして転圧することで堤防の強度を、大きくすることが出来る。

発明の詳細な説明【技術の分野】
【０００１】
陸地を守るため、陸と海の接点に海岸堤防を建設してきた。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
海岸堤防を守るため、消波工や突堤工、また、離岸提があり費用がかかるが効果がある、しかし、長い海岸線に、こうした工法を施工することは、費用がかかり困難である。
【０００３】
【発明の開示】
【０００４】
波の自然な力により、丁線に海水が上昇するときは、砂堆積ネットも上がり砂も通過する。海水が下降するときは、砂堆積ネットが、海水より重いため砂が留まる。これを繰り返すため、砂を溜めることが出来る。高さを順次高め、一か所に三セット設置する。間隔は５ｍとして四か所設置する。多くの砂を付けるため、海岸の丁線が沖に出る。海岸堤防が、より安全が向上する。費用が安いため、多くの海岸に施工が出来る。
【課題お解決するための手段】
【０００５】
海岸堤防の丁線に漂砂が、あることを確認する。砂堆積ネットを固定するため一か所に三本の杭を打ち、真ん中の杭を少し下げる。砂堆積ネットを杭の一か所に結ぶ。砂堆積ネットは耐候性、高強度水に沈む、径１～４ｍｍとする。耐用年数を増やすため、無害の塗料で塗装する。
砂が波によって自然に堆積するため、高さを順次高め一箇所に三セット設置する。間隔は５ｍとして、四か所設置する。
こうすると、海岸堤防の前に養浜が出来る、砂が少ない時はリサイクルコンクリート砕石で補充する。こうして、丁線が沖に出る。また、既設のテトラポットを、仮置き場より運搬して、この上に乗せると、より津波に耐えることが出来る。この工法は安価にできるため、多くの海岸堤防に利用できる。
【発明の効果】
【０００６】
津波によって、海岸堤防の破壊が遅くなり、多くの人々が高台に。避難できる
【実施例】
【０００７】
【図面の簡単な説明】
【】
現況海岸断面図

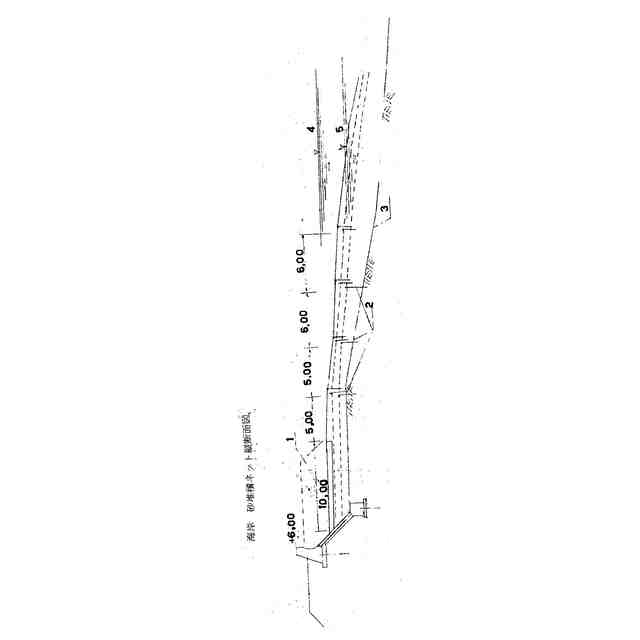

海岸砂堆積ネット縦断面図

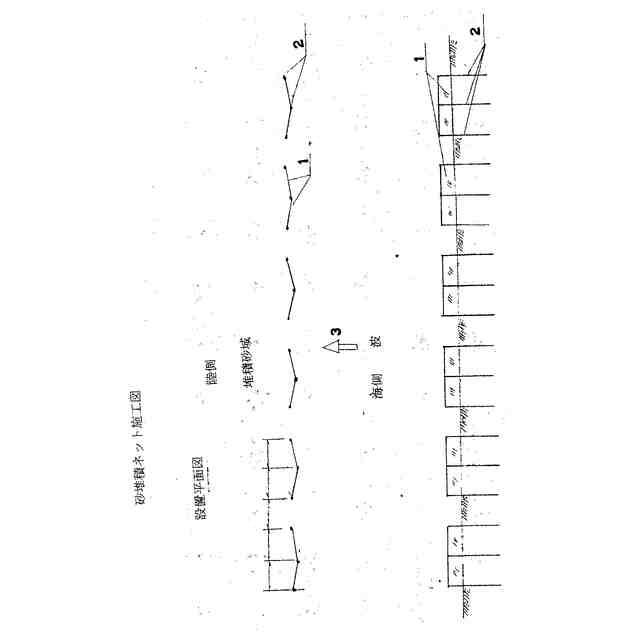

砂堆積ネット施工図

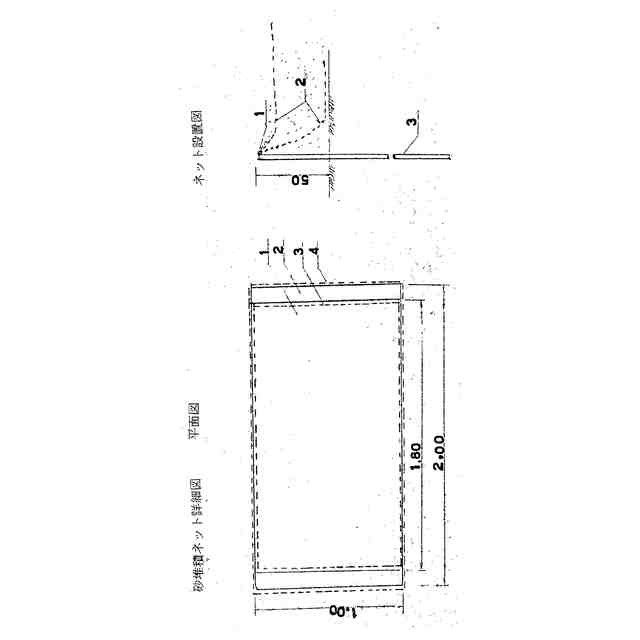

砂堆積ネット詳細図

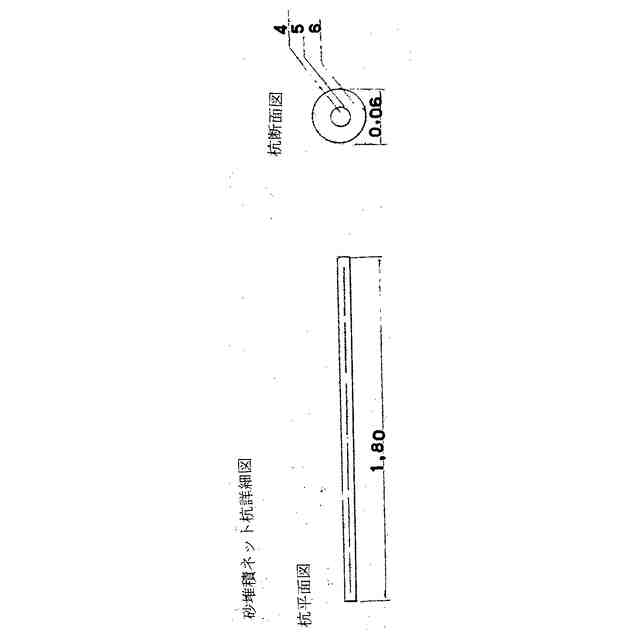

砂堆積ネット杭詳細図
【符号の説明】
【】
図―１１Ｈ，Ｗ，Ｌ
２Ｌ，Ｗ，Ｌ
３消波工
図―２１テトラポット
２砂堆積ネット
３丁線
４Ｈ，Ｗ、Ｌ
５Ｌ、Ｗ、Ｌ
図―３Ｉ砂堆積ネット
２杭
３波向
図―４１ネット径＝１ｍｍ
２ネット径＝４ｍｍ
３ネット接合ロープ径＝３ｍｍＬ＝５，６０ｍ
４外周ネットロープ径＝６ｍｍＬ＝６，０ｍｍ
図―５１杭とネット接合
２ネット
３杭
４鉄筋径＝１９ｍｍ
５さび止め塗装と接着剤塗布
６強化モルタル
