公開番号2025032800
公報種別公開特許公報(A)
公開日2025-03-12
出願番号2023138281
出願日2023-08-28
発明の名称軸受用冠型保持器、及び転がり軸受
出願人日本精工株式会社
代理人弁理士法人栄光事務所
主分類F16C 33/41 20060101AFI20250305BHJP(機械要素または単位;機械または装置の効果的機能を生じ維持するための一般的手段)
要約【課題】ポケット内部の潤滑性に優れた軸受用冠型保持器及び転がり軸受を提供する。
【解決手段】軸受用冠型保持器は、円環状の主部と、主部の上面から周方向に所定の間隔で軸方向一方側に突出する複数の柱部と、周方向に隣り合う柱部の間に形成され、転動体を保持可能な球面形状のポケットと、を備える。主部の背面には、周方向に隣り合うポケットの間において、軸方向一方側に凹む肉抜きが形成される。肉抜きは、主部の背面と連通する背面側開口部と、肉抜きの周方向両側のポケットと連通するポケット側開口部と、を有する。肉抜きのポケット側開口部の軸方向一方側端部は、肉抜きの周方向中央部の軸方向一方側端部と軸方向における同一位置、または肉抜きの周方向中央部の軸方向一方側端部よりも軸方向一方側に位置する。
【選択図】図1
特許請求の範囲【請求項１】
円環状の主部と、
前記主部の軸方向一方側の上面から周方向に所定の間隔で軸方向一方側に突出する複数の柱部と、
周方向に隣り合う前記柱部の間に形成され、それぞれ転動体を保持可能な複数のポケットと、
を備える、軸受用冠型保持器であって、
前記柱部は、先端部が互いに間隔をあけて配置される一対の爪部と、前記一対の爪部を接続する接続部を有し、
前記爪部の径方向幅ｔ１は、前記主部の径方向幅ｔ２よりも小さく、
前記主部には、周方向に隣り合うポケットの間において、軸方向一方側の前記上面から軸方向他方側の下面まで貫通する肉抜きが形成され、
前記肉抜きは、前記主部の前記上面と連通する上面側開口部と、前記主部の前記下面と連通する下面側開口部と、前記肉抜きの周方向両側の前記ポケットと連通するポケット側開口部と、を有する
ことを特徴とする軸受用冠型保持器。
続きを表示（約 510 文字）【請求項２】
前記爪部の径方向幅ｔ１は、前記主部の径方向幅ｔ２の２／３以下である、
請求項１に記載の軸受用冠型保持器。
【請求項３】
前記柱部の前記接続部の軸方向一方側の上面は、前記ポケットに挿入された前記転動体の中心よりも軸方向他方側に位置する、
請求項１に記載の軸受用冠型保持器。
【請求項４】
前記肉抜きの前記ポケット側開口部の軸方向他方側端部と、前記下面側開口部の周方向におけるポケット側端部と、の間の距離は、前記爪部の周方向厚さよりも大きい、
請求項１に記載の軸受用冠型保持器。
【請求項５】
前記肉抜きの前記ポケット側開口部の軸方向他方側端部と、前記下面側開口部の周方向におけるポケット側端部と、の間には壁面が立設され、
前記壁面は、平面形状である、
請求項１に記載の軸受用冠型保持器。
【請求項６】
外輪と、
内輪と、
前記外輪と、前記内輪と、の間に配置された複数の転動体と、
請求項１～５のいずれか１項に記載の軸受用冠型保持器と、
を備える、転がり軸受。

発明の詳細な説明【技術分野】
【０００１】
本発明は、軸受用冠型保持器、及び転がり軸受に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
一般に、各種回転機械の回転部分を支持するために、転がり軸受が使用されている。最近の自動車の電動化により、モータの回転軸を支持する転がり軸受（特に玉軸受）には高速回転化が要求されている。高速回転化のためには、保持器の遠心力膨張を抑制し、ポケットの底部に発生する応力を下げることで、疲労破壊を防ぐことが求められる。
【０００３】
特許文献１には、ハイブリッド車駆動モータ用転がり軸受に用いられる保持器が開示されている。この保持器では、円環状主部の軸方向片側の円周方向複数個所に配置された複数の弾性片の外径が円環状主部外径より小さい形態、又は弾性片外径面に切欠が設けられた形態、弾性片がその自由端に向けて斜降するテーパ状に形成された形態、等を採用することで、保持器自由端の重量を軽減して遠心力を小さくするとともに、変形が生じた際も外輪等との接触を回避することを図っている。
【先行技術文献】
【特許文献】
【０００４】
特開２００３－３２９０４５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
転がり軸受の更なる高速回転化のためには、転動体と保持器ポケット内面における潤滑状態を適切に維持することが重要である。しかしながら、合成樹脂製の保持器を用いた転がり軸受では内輪と外輪との間の環状空間において保持器がかなりのスペースを占有する。したがって、上記環状空間に封入されるグリースのような潤滑剤の流動が、保持器によって阻害されることになり、結果的に保持器のポケット内部へ潤滑剤が供給されにくくなる。
【０００６】
特に、特許文献１に記載された保持器では、弾性片の径方向幅が主部の径方向幅よりも小さく設定されているため、周方向に隣り合う弾性片によって形成されるポケットの径方向幅も通常より小さくなる。したがって、転動体を保持するポケット内面の面積が少なくなるのでグリース保有量が少なくなってしまい、グリース枯渇による焼付きの可能性がある。
【０００７】
本発明は上記事情に鑑みてなされたものであり、ポケット内部の潤滑性に優れた軸受用冠型保持器及び転がり軸受を提供することを目的とする。
【課題を解決するための手段】
【０００８】
本発明の上記目的は、下記の構成により達成される。
（１）円環状の主部と、
前記主部の軸方向一方側の上面から周方向に所定の間隔で軸方向一方側に突出する複数の柱部と、
周方向に隣り合う前記柱部の間に形成され、それぞれ転動体を保持可能な複数のポケットと、
を備える、軸受用冠型保持器であって、
前記柱部は、先端部が互いに間隔をあけて配置される一対の爪部と、前記一対の爪部を接続する接続部を有し、
前記爪部の径方向幅ｔ１は、前記主部の径方向幅ｔ２よりも小さく、
前記主部には、周方向に隣り合うポケットの間において、軸方向一方側の前記上面から軸方向他方側の下面まで貫通する肉抜きが形成され、
前記肉抜きは、前記主部の前記上面と連通する上面側開口部と、前記主部の前記下面と連通する下面側開口部と、前記肉抜きの周方向両側の前記ポケットと連通するポケット側開口部と、を有する
ことを特徴とする軸受用冠型保持器。
（２）外輪と、
内輪と、
前記外輪と、前記内輪と、の間に配置された複数の転動体と、
（１）に記載の軸受用冠型保持器と、
を備える、転がり軸受。
【発明の効果】
【０００９】
本発明の軸受用冠型保持器及び転がり軸受によれば、ポケット内部の潤滑性を向上できる。
【図面の簡単な説明】
【００１０】

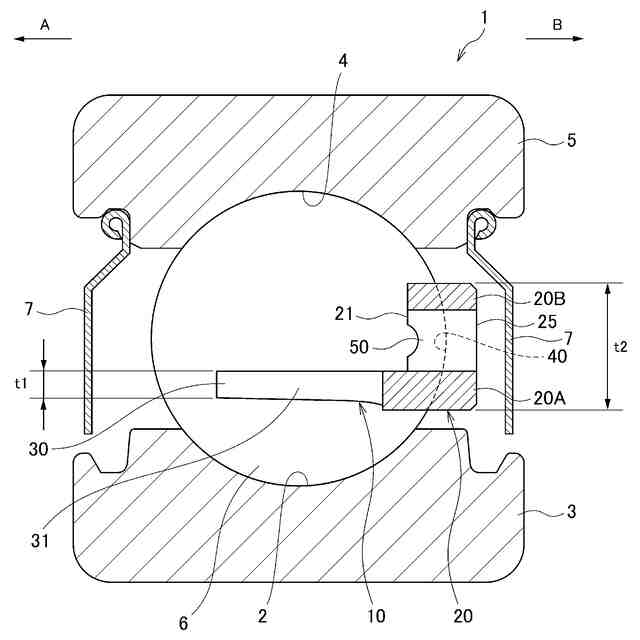

図１は、第一実施形態に係る玉軸受の断面図である。

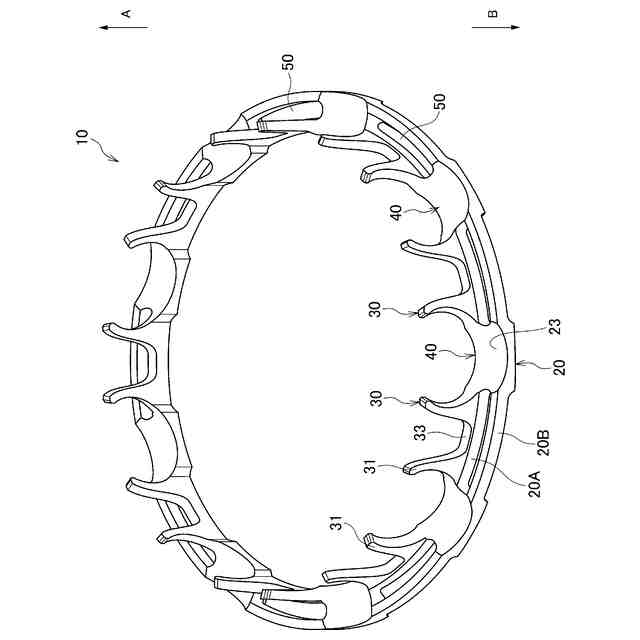

図２は、第一実施形態に係る保持器の斜視図である。
図３は、第一実施形態に係る保持器の一部の斜視図である。
図４は、第一実施形態に係る保持器の一部を径方向外側から見た図である。
図５は、第一実施形態に係る保持器の一部を軸方向一方側から見た図である。

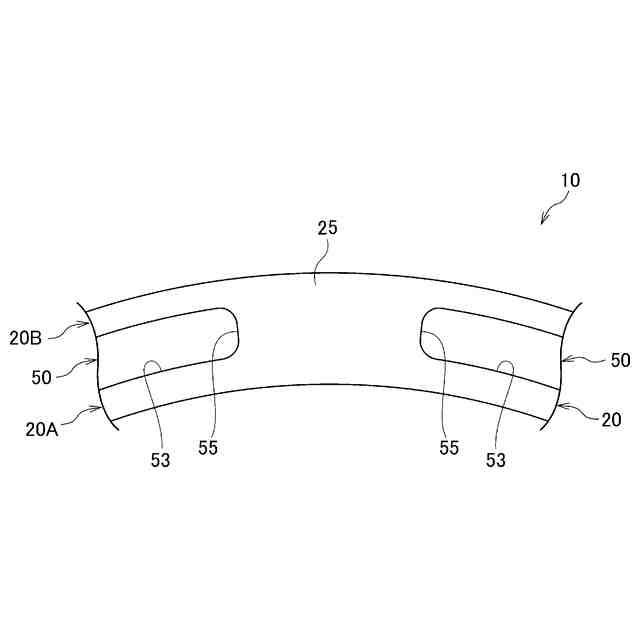

図６は、第一実施形態に係る保持器の一部を軸方向他方側から見た図である。

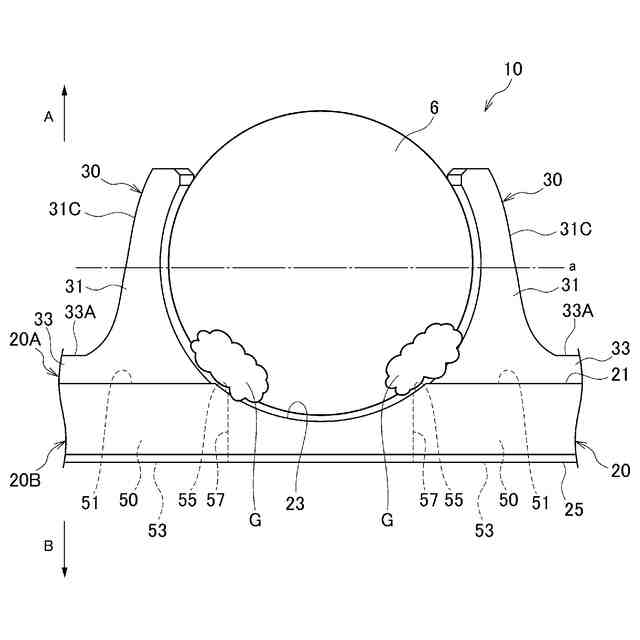

図７は、図４において玉及び潤滑剤を示した図である。

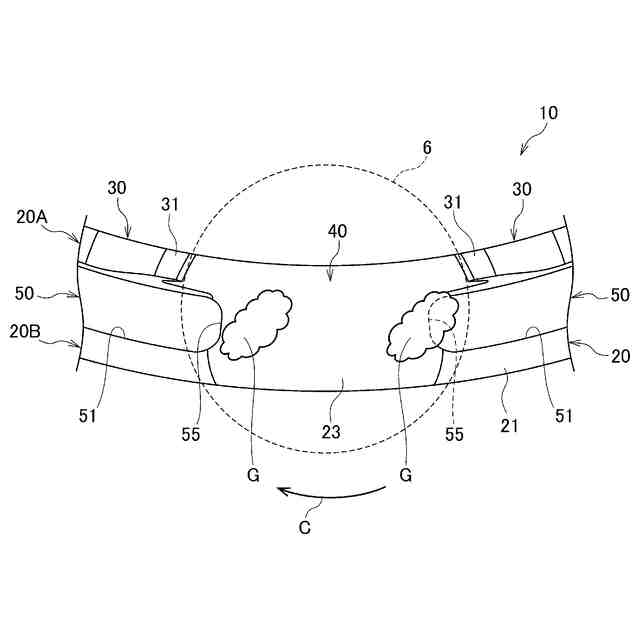

図８は、図５において玉及び潤滑剤を示した図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
