公開番号2025030430
公報種別公開特許公報(A)
公開日2025-03-07
出願番号2023135714
出願日2023-08-23
発明の名称電力系統停止計画作成支援装置、電力系統停止計画作成支援装置用コンピュータプログラム、および電力系統停止計画作成支援方法
出願人株式会社東芝,東芝エネルギーシステムズ株式会社
代理人個人,個人,個人,個人
主分類H02J 3/00 20060101AFI20250228BHJP(電力の発電,変換,配電)
要約【課題】
電力供給を停止させるための制約条件を満たした、電力系統において電力供給を停止させる区間を、より迅速に選択する支援を行う電力系統停止計画作成支援装置を提供する。
【解決手段】
電力系統停止計画作成支援装置1は、電力を供給する電力系統の構成を、ノードおよびノードを接続するブランチからなる幾何学的モデルに変換し、電力系統グラフを作成するグラフ変換部101と、グラフ変換部101により作成された電力系統グラフに基づき、電力供給を停止させるブランチを選択した電力系統の幾何学的モデルである停止候補電力系統グラフを、一つ以上作成する部分グラフ列挙部102と、電力供給の停止にかかる電力系統の制約条件を示す、予め設定された制約情報D04に基づき、部分グラフ列挙部102により作成された停止候補電力系統グラフを評価する停止候補系統構成評価部103と、を有する。
【選択図】図1
特許請求の範囲【請求項１】
電力を供給する電力系統の構成を、ノードおよび前記ノードを接続するブランチからなる幾何学的モデルに変換し、電力系統グラフを作成するグラフ変換部と、
前記グラフ変換部により作成された前記電力系統グラフに基づき、電力供給を停止させるブランチを選択した電力系統の幾何学的モデルである停止候補電力系統グラフを、一つ以上作成する部分グラフ列挙部と、
電力供給の停止にかかる前記電力系統の制約条件を示す、予め設定された制約情報に基づき、前記部分グラフ列挙部により作成された前記停止候補電力系統グラフを評価する停止候補系統構成評価部と、を有する、
電力系統停止計画作成支援装置。
続きを表示（約 1,600 文字）【請求項２】
前記制約情報に設定された前記制約条件は、前記電力系統を構成する前記ブランチごとの、供給ルートとして利用するリスクを示す度合いを含み、
前記停止候補系統構成評価部は、供給ルートとして利用するリスクを示す前記度合いに基づき、前記部分グラフ列挙部により作成された前記停止候補電力系統グラフを評価する、
請求項１に記載の電力系統停止計画作成支援装置。
【請求項３】
前記制約情報に設定された前記制約条件は、前記電力系統を構成する前記ブランチごとの、故障の発生確率に関する数値情報を含み、
前記停止候補系統構成評価部は、故障の発生確率に関する前記数値情報に基づき、前記部分グラフ列挙部により作成された前記停止候補電力系統グラフを評価する、
請求項１に記載の電力系統停止計画作成支援装置。
【請求項４】
前記制約情報に設定された前記制約条件は、前記ブランチの設置位置にかかる制約、人為的な取り決めであるルールまたは慣例による制約、前記電力系統における前記ノードの位相または電圧にかかる制約のうち少なくとも一つの制約を含む、
請求項２に記載の電力系統停止計画作成支援装置。
【請求項５】
前記停止候補系統構成評価部は、電力供給を停止させるブランチとして選択された前記ブランチに電力供給を停止させることにより、停電となる負荷が存在する前記停止候補電力系統グラフを、選択不可であると評価する、
請求項２に記載の電力系統停止計画作成支援装置。
【請求項６】
前記停止候補系統構成評価部は、前記制約情報に設定された前記制約条件に、電力供給を停止させるブランチとして選択された前記ブランチとともに、他のブランチの電力供給を停止させることが含まれる場合、前記他のブランチが電力供給を停止させるブランチとして選択されているかに基づき、前記停止候補電力系統グラフを評価する、
請求項２に記載の電力系統停止計画作成支援装置。
【請求項７】
前記グラフ変換部は、電力供給の停止に適さない設備を除外し、電力系統グラフを作成する、
請求項１に記載の電力系統停止計画作成支援装置。
【請求項８】
コンピュータに、
電力を供給する電力系統の構成を、ノードおよび前記ノードを接続するブランチからなる幾何学的モデルに変換し、電力系統グラフを作成するグラフ変換ステップと、
前記グラフ変換ステップにより作成された前記電力系統グラフに基づき、電力供給を停止させるブランチを選択した電力系統の幾何学的モデルである停止候補電力系統グラフを、一つ以上作成する部分グラフ列挙ステップと、
電力供給の停止にかかる前記電力系統の制約条件を示す、予め設定された制約情報に基づき、前記部分グラフ列挙ステップにより作成された前記停止候補電力系統グラフを評価する停止候補系統構成評価ステップと、を実行させる、
電力系統停止計画作成支援装置用コンピュータプログラム。
【請求項９】
電力を供給する電力系統の構成を、ノードおよび前記ノードを接続するブランチからなる幾何学的モデルに変換し、電力系統グラフを作成するグラフ変換手順と、
前記グラフ変換手順により作成された前記電力系統グラフに基づき、電力供給を停止させるブランチを選択した電力系統の幾何学的モデルである停止候補電力系統グラフを、一つ以上作成する部分グラフ列挙手順と、
電力供給の停止にかかる前記電力系統の制約条件を示す、予め設定された制約情報に基づき、前記部分グラフ列挙手順により作成された前記停止候補電力系統グラフを評価する停止候補系統構成評価手順と、を有する、
電力系統停止計画作成支援方法。

発明の詳細な説明【技術分野】
【０００１】
本実施形態は、電力の供給を停止する計画の作成において、電力供給を停止させる電力系統の区間を選択する支援を行う電力系統停止計画作成支援装置、電力系統停止計画作成支援装置用コンピュータプログラム、および電力系統停止計画作成支援方法に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
電力の安定的な供給を維持するために、電力系統の保全作業が行われる。保全作業において、電力系統の一部の区間における電力の供給を停止させる場合がある。電力の供給を停止する計画の作成を支援する電力系統停止計画作成支援装置が知られている。
【先行技術文献】
【特許文献】
【０００３】
特開２００２－３２４４０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
前述のとおり、電力の安定的な供給を維持するための保全作業において、電力系統の一部の区間における電力の供給を停止させる場合がある。一部の区間における電力の供給を停止させる場合であっても、電力系統全域の負荷に対して所定の電力の供給を維持させることが好ましい。
【０００５】
電力供給を停止させない箇所の信頼性を確保し、同時に電力供給を停止させる箇所への電力供給を停止し、電力系統全域の負荷に対して所定の電力供給が維持される電力系統停止計画を作成することは、煩雑であるとの問題点があった。
【０００６】
本実施形態は、上記の問題点に鑑み、電力供給を停止させるための制約条件を満たした、電力系統において電力供給を停止させる区間を、より迅速に選択する支援を行う電力系統停止計画作成支援装置、電力系統停止計画作成支援装置用コンピュータプログラム、および電力系統停止計画作成支援方法を提供することを目的とする。
【課題を解決するための手段】
【０００７】
本実施形態の電力系統停止計画作成支援装置は、次のような特徴を有する。
（１）電力を供給する電力系統の構成を、ノードおよび前記ノードを接続するブランチからなる幾何学的モデルに変換し、電力系統グラフを作成するグラフ変換部を有する。
（２）前記グラフ変換部により作成された前記電力系統グラフに基づき、電力供給を停止させるブランチを選択した電力系統の幾何学的モデルである停止候補電力系統グラフを、一つ以上作成する部分グラフ列挙部を有する。
（３）電力供給の停止にかかる前記電力系統の制約条件を示す、予め設定された制約情報に基づき、前記部分グラフ列挙部により作成された前記停止候補電力系統グラフを評価する停止候補系統構成評価部を有する。
【図面の簡単な説明】
【０００８】
第１実施形態にかかる電力系統停止計画作成支援装置１の構成を示す図

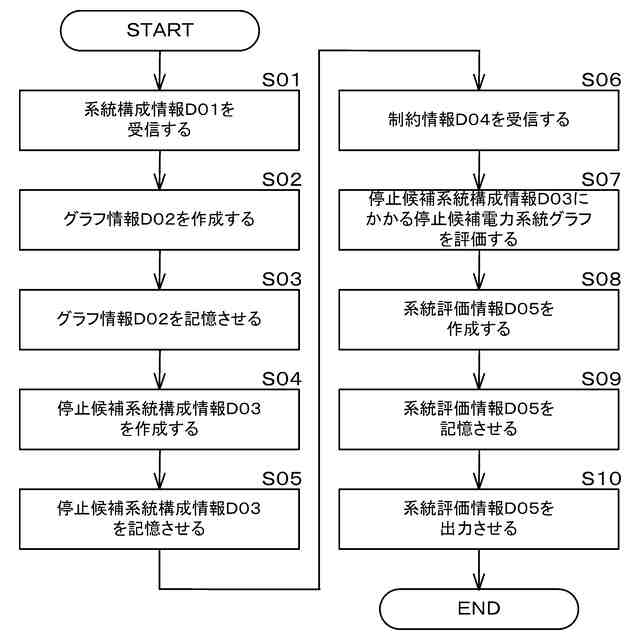

第１実施形態にかかる電力系統停止計画作成支援装置１のプログラムフローを示す図

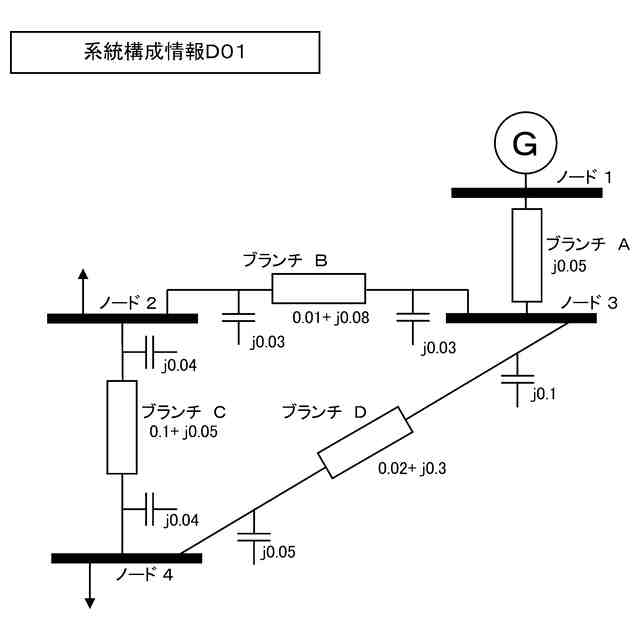

第１実施形態にかかる電力系統停止計画作成支援装置１の系統構成情報Ｄ０１の一例を示す図

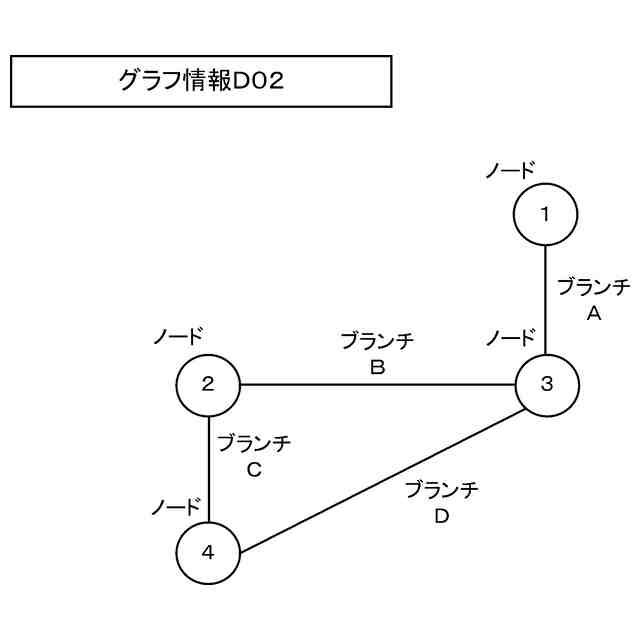

第１実施形態にかかる電力系統停止計画作成支援装置１のグラフ情報Ｄ０２の一例を示す図
第１実施形態にかかる電力系統停止計画作成支援装置１の停止候補系統構成情報Ｄ０３の一例を示す図

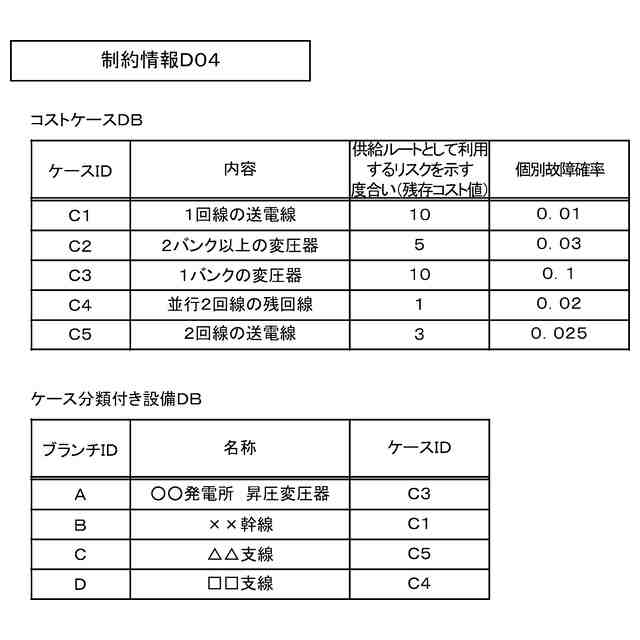

第１実施形態にかかる電力系統停止計画作成支援装置１の制約情報Ｄ０４の一例を示す図

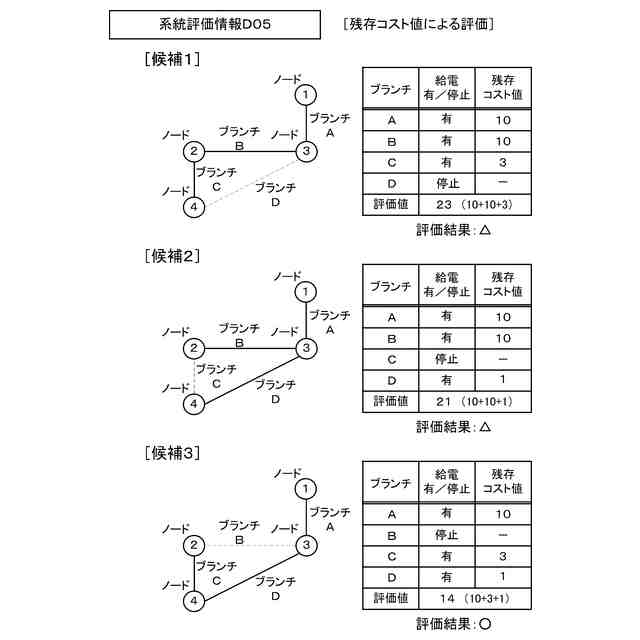

第１実施形態にかかる電力系統停止計画作成支援装置１の残存コスト値による評価にかかる系統評価情報Ｄ０５の一例を示す図

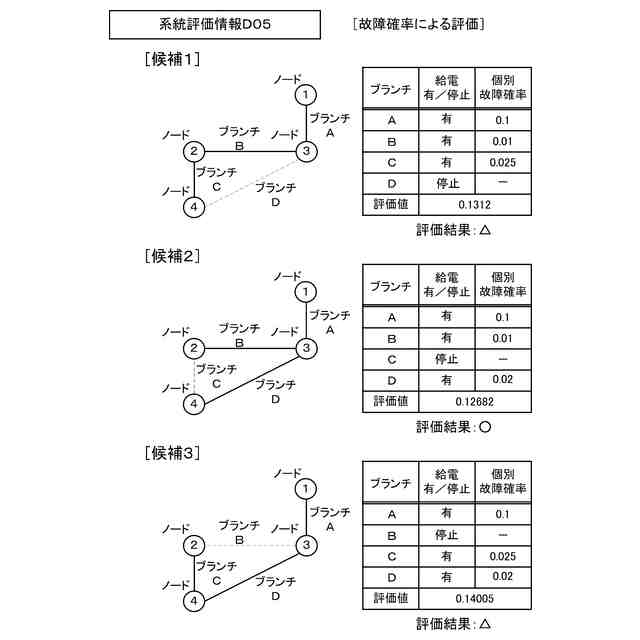

第１実施形態にかかる電力系統停止計画作成支援装置１の故障確率による評価にかかる系統評価情報Ｄ０５の一例を示す図
【発明を実施するための形態】
【０００９】
［第１実施形態］
［１－１．構成］
図１を参照して本実施形態の一例として、電力系統停止計画作成支援装置１の構成について説明する。電力系統停止計画作成支援装置１は、コンピュータにより構成される。電力系統停止計画作成支援装置１は、電力供給を停止させるための制約条件を満たすとともに、より迅速に電力系統において電力供給を停止させる区間を選択するための支援を行う。
【００１０】
電力系統停止計画作成支援装置１は、処理部１０、記憶部２０、入力部４０、出力部５０を有する。
（【００１１】以降は省略されています）
