公開番号2025028975
公報種別公開特許公報(A)
公開日2025-03-05
出願番号2024205900,2023204552
出願日2024-11-27,2017-02-20
発明の名称時計、計器、機械式ムーブメント、機械式ムーブメントまたは計器用の金属シャフト及びその製造方法
出願人オメガ・エスアー
代理人個人
主分類G04B 13/02 20060101AFI20250226BHJP(時計)
要約【課題】金属部品を有する機械式時計または計測器を提供する。
【解決手段】機械式時計機構の部品の各々は、1.01未満の比透磁率を有する。また、ベリリウム銅5で構成されるとともに、ベリリウム銅に付与されてベリリウム銅の硬度を向上させる被膜6によって硬質化されているか、あるいは非磁性ステンレス鋼で構成された少なくとも1つのシャフト12,21,24,26,33,34,41部品と、非磁性ステンレス鋼で構成された竜頭部品と、コバルト、クロム、鉄、およびニッケルを主成分とする第1の合金で構成されるバネ、ブリッジ、ヒゲ持ち、および/またはトゥールビヨン部品と、第1の合金またはシリコンで構成されるガンギ車および/またはアンクル部品と、シリコンで構成されるテンプの渦巻バネ部品と、チタン合金で構成されるネジ部品とを含む。

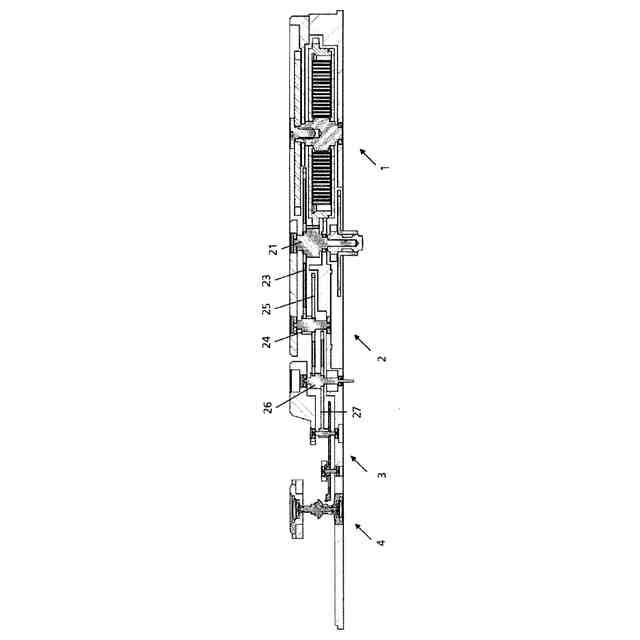

【選択図】図1
特許請求の範囲【請求項１】
１．０１未満の比透磁率を有する機械式ムーブメントまたは計器用の金属シャフトであ
って、

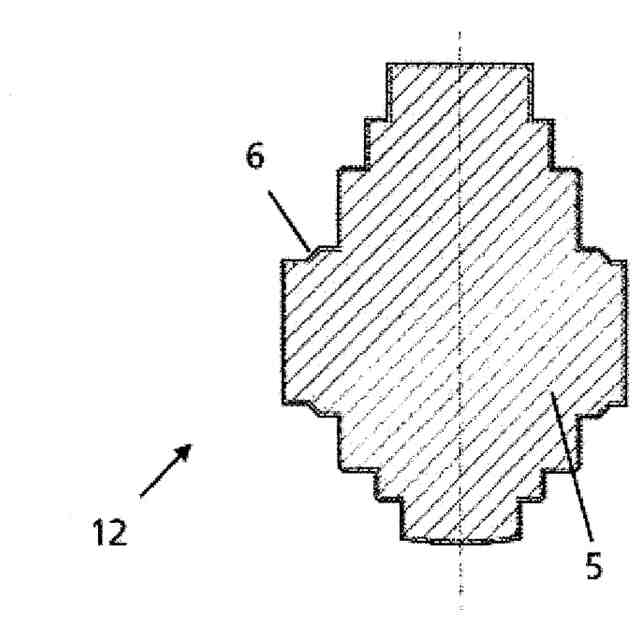

該シャフト（１２、２１、２４、２６、３３、３４、４１）は、ベリリウム銅（５）で
作られ、該ベリリウム銅（５）の硬質化のための被膜が施されるか該被膜が前記ベリリウ
ム銅（５）に塗布される
金属シャフト。
続きを表示（約 850 文字）【請求項２】
前記ベリリウム銅（５）は少なくとも０．２％の鉛を含む
請求項１に記載の金属シャフト。
【請求項３】
前記被膜（６）はニッケル層である
請求項１または２に記載の金属シャフト。
【請求項４】
前記ニッケル層は、１０％以上のリンを有する
請求項３に記載の金属シャフト。
【請求項５】
前記ニッケル層は、化学ニッケル層である
請求項１～４のいずれか１項に記載の金属シャフト。
【請求項６】
前記被膜（６）は、アモルファス金属である
請求項１～５のいずれか１項に記載の金属シャフト。
【請求項７】

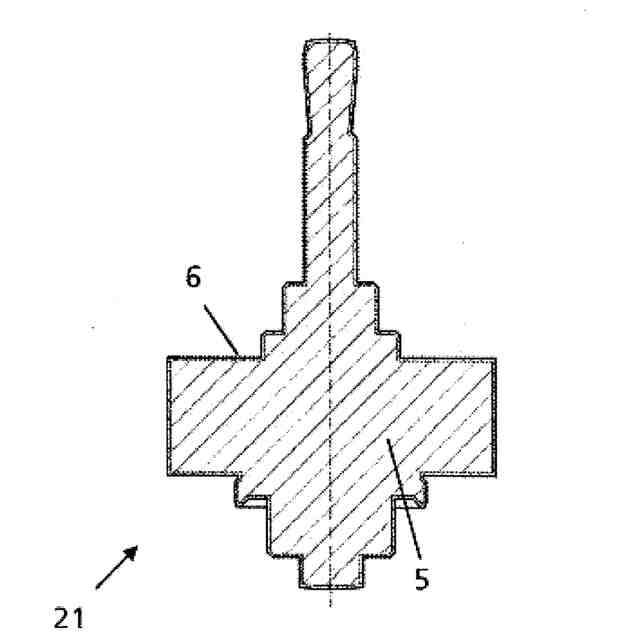

前記シャフトは、ピニオンシャフト（２１、２４、２６、３３）である
請求項１～６のいずれか１項に記載の金属シャフト。
【請求項８】

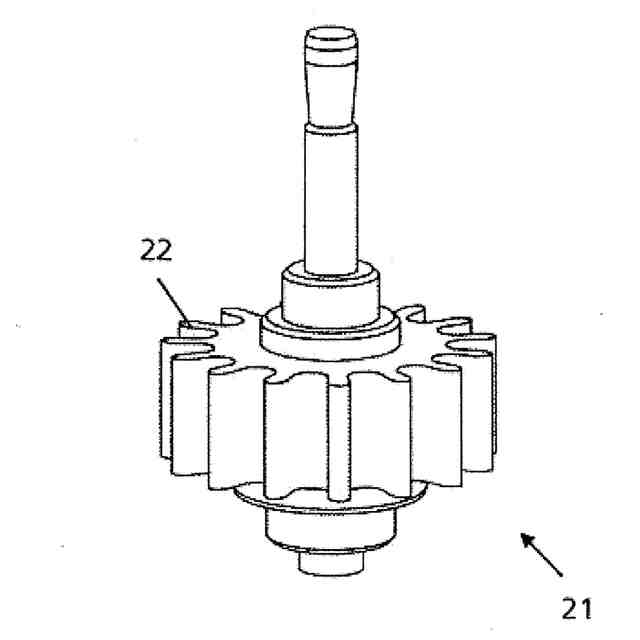

前記ピニオンシャフト（２１、２４、２６、３３）は、１つの材料ブロックから作られ
るピニオン（２２）とシャフトを有する
請求項７に記載の金属シャフト。
【請求項９】

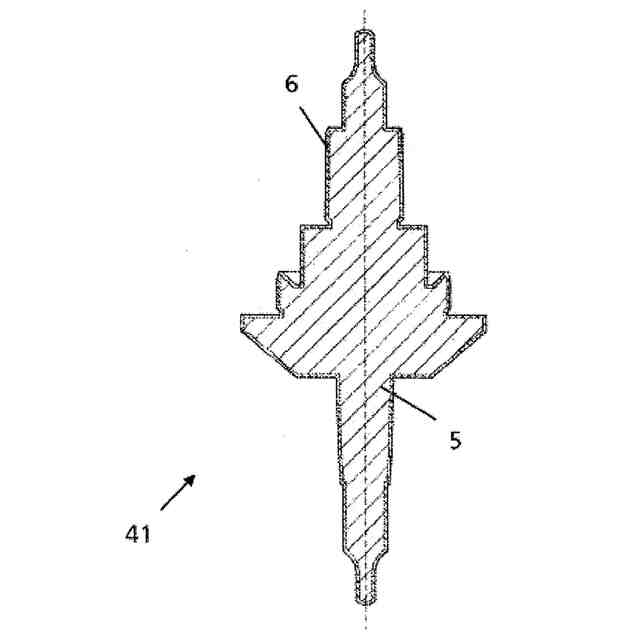

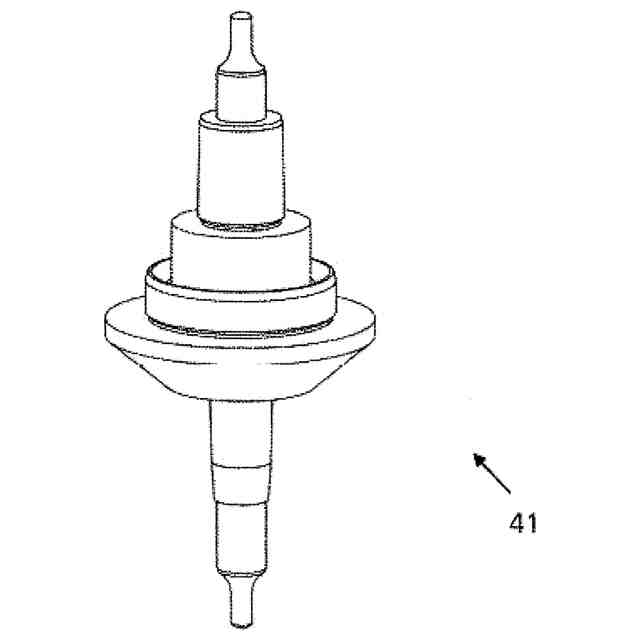

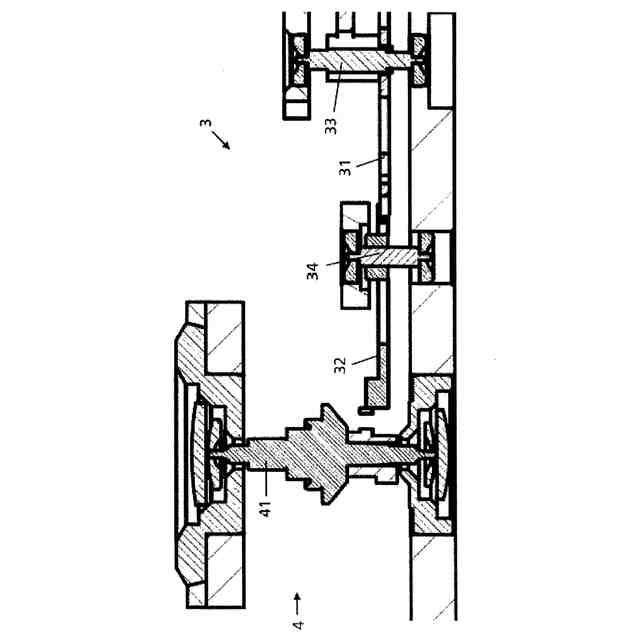

前記シャフト（１２、２１、２４、２６、３２、３３、４１）は、バランスを回転可能
に支持するテン真（４１）、アンクル（３２）を回転可能に支持するアンクル真（３４）

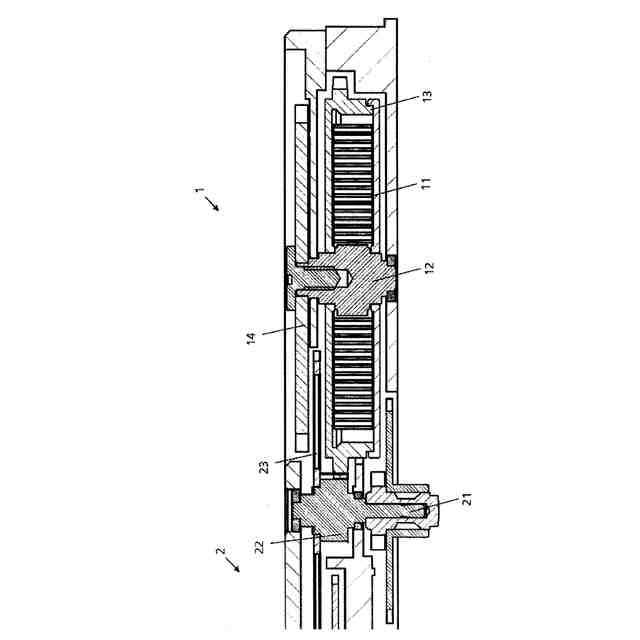

、駆動機構（１）を回転可能に支持する駆動シャフト（１２）または巻き上げ機構を回転
可能に支持する巻真である
請求項１～８のいずれか１項に記載の金属シャフト。
【請求項１０】
複数の金属部品を有する機械式ムーブメントであって、
前記機械式ムーブメントの各部品は１．０１未満の比透磁率を有し、かつ前記機械式ム
ーブメントは請求項１に記載のシャフト（１２、２１、２４、２６、３３、３４、４１）
を少なくとも１つ有する
機械式ムーブメント。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、磁気特性を有さない時計機構、時計、および計測装置、ならびにそれらを製
造するための方法およびシャフトに関するものである。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
磁気が望ましくない、さらには危険を伴うような、特定の状況がある。例えば、爆発物
除去の分野では、弱い磁場であっても、十分に爆弾または地雷を起爆させる引き金となる
。従って、爆発物除去の分野で使用する非磁性用具の検査のためＮＡＴＯ規格ＳＴＡＮＡ
Ｇ２８９７では、全磁力が５ｎＴ（ナノテスラ）以下であることを要求している。
【０００３】
先行技術による金属部品を用いた電気式または機械式の時計は、必ず磁気特性を有する
。デジタル時計またはクォーツ時計の電流は、このような状況で比較的高い磁場を発生し
、これにより強い磁気特性を形成する。一方、純粋に機械式の時計であっても、使用され
ている金属によって、必ず残留磁気を示し、それだけでも過度に強い磁気特性を形成する
。そのような残留磁気は、日常生活で受ける磁場に起因し、これが金属部品を磁化させる
ことにより、金属部品は、その後は磁場がなくても残留磁気を示す。このため、磁場の影
響を受ける状況では時計を装着することができない。
【０００４】
しかしながら、時計業界では、機械式時計の動作に対する磁場の影響を軽減する問題に
のみ重点を置いているので、環境における時計の影響は、あまり知られていない問題であ
る。これまでに、ＳＴＡＮＡＧ２８９７規格を満たす腕時計は知られていない。
【０００５】
機械式時計の動作に対する磁場の影響を軽減する問題を解決するために、時計機構の可
動部品の一部に、１．０１未満の比透磁率を有する非磁性材料を使用することが、特許文
献１で知られている。ところが、時計機構のすべての部品が非磁性であるわけではないの
で、そこで開示されているソリューションによって、磁場において時計の良好な機能性は
得られるものの、１．０１超の透磁率を有する時計の残りの可動部品および／または非可
動部品が、磁場を離れた後に残留磁気を示すことは避けられない。特に、駆動シャフトに
非磁性材料を使用することについて、ソリューションは開示されていない。
【０００６】
特許文献２は、プラスチック射出成形、青銅、またはベリリウム銅で構成される非磁性
の駆動シャフトについて開示している。これらの提案されている非磁性材料は、十分な精
度品質を実現するには、柔らかすぎる。
【０００７】
また、非磁性の時計の問題を見過ごしていることに加えて、時計メーカは、時計業界で
知られている非磁性金属が、時計機構における加工性、摩耗、硬度、他の部品との相互作
用などのような様々な要件を満たすことができないため、金属製の時計機構を非磁性金属
のみで実現することは不可能であると考えている。これは、特に、駆動シャフトに使用さ
れる金属について言えることであるが、例えば圧延バネなどのような多様な小部品につい
ても言えることである。例えば、特許文献２で提案されているベリリウム銅は、駆動シャ
フトについて、スイス時計工業規格（ＮＩＨＳ）の多くを満たすには、柔らかすぎる。例
えば、ＮＩＨＳ９１－１０規格（２０１６年改訂版）で規定されている衝撃によって、
駆動シャフトのピニオン（カナ）の歯は曲がる。また、時計機構の機構に作用する力は、
ベリリウム銅で構成された駆動シャフトには大きすぎるため、ピニオンのホゾおよび歯の
係合領域が短時間で摩耗し、ＮＩＨＳ規格が要求する精度を満たさなくなる。従って、こ
のような損耗によって、このような時計は、時計が磁場を受けるかどうかに関わりなく日
差３０秒の精度が要求される非磁性の時計のためのＮＩＨＳ９０－１０規格（２００３
年改訂版）を、極めて早急に満たさなくなる。このように、これまで、ＳＴＡＮＡＧ２
８９７規格を満たすと同時にＮＩＨＳ９１－１０の耐衝撃性規格を満たし、かつ／また
は、非磁性の時計のためのＮＩＨＳ９０－１０のようないくつかの規格で要求される６
ヶ月使用後の精度を示す腕時計は知られていない。
【０００８】
同様の問題は、例えば深度計、圧力計、速度計、または高度計のような他の計測器にお
いても生じる。
【先行技術文献】
【特許文献】
【０００９】
独国特許第１９３２２５７号明細書
米国特許第３６２０００５号明細書
【発明の概要】
【発明が解決しようとする課題】
【００１０】
よって、目的は、環境における影響が最小限である時計機構、時計、計測器、およびシ
ャフトを見出すことである。
【課題を解決するための手段】
（【００１１】以降は省略されています）
