特許ウォッチ

公開番号2025028722
公報種別公開特許公報(A)
公開日2025-03-03
出願番号2023144014
出願日2023-08-18
発明の名称黄色点滅式信号機
出願人個人
代理人
主分類G08G 1/07 20060101AFI20250221BHJP(信号)
要約【課題】各道路の信号機の黄色信号の点灯時間の長さの違いによる混乱を軽減する交通信号機の提供。
【解決手段】黄色信号を点滅式にする。点滅回数は青色信号から黄色信号に変わった際、黄色信号は点滅した後、赤色信号に変わるようにする。黄色信号点灯が3秒設定の信号の場合、3秒の間に一定数黄色が点滅してから赤色信号に変わる。黄色信号点灯が4秒設定の信号の場合、4秒の間に一定数黄色が点滅してから赤色信号に変わる。4秒設定は3秒設定に比べ点滅速度がゆっくりとなる。
【選択図】図1
特許請求の範囲【請求項１】
黄色信号が点灯でなく点滅してから赤に変わることを特徴とした交通信号機

発明の詳細な説明【技術分野】
【０００１】
本発明は、交通信号機に関する
続きを表示（約 740 文字）【発明が解決しようとする課題】
【０００２】
各道路の信号機の黄色信号の点灯時間の長さの違いによる混乱を軽減する
【課題を解決するための手段】
【０００３】
黄色信号を
一定数
点滅させてから赤信号に変わるようにする。

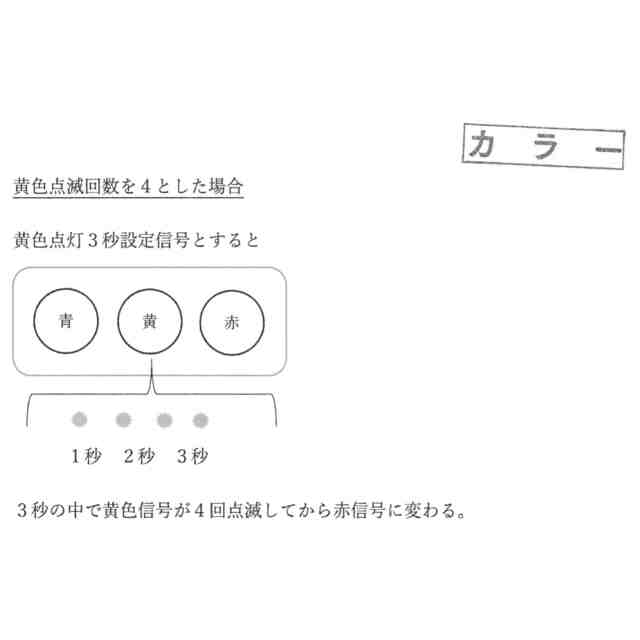

例：一定数を４とした場合
黄色信号の時間が３秒の設定の信号の場合、３秒の間に黄色が４回点滅した後
赤信号に変わる。

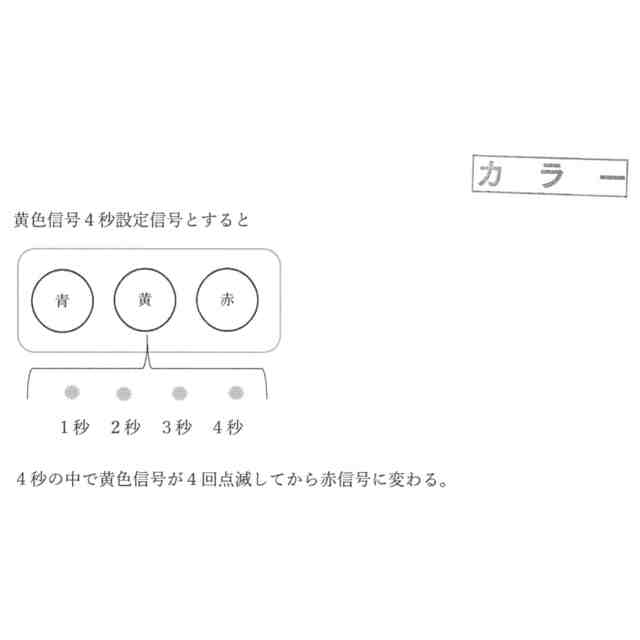

黄色信号の時間が４秒の設定の信号の場合、３秒の間に黄色が４回点滅した後
赤信号に変わる。
つまり４秒設定の信号機は３秒設定の信号機より黄色の点滅速度がゆっくりとなる。

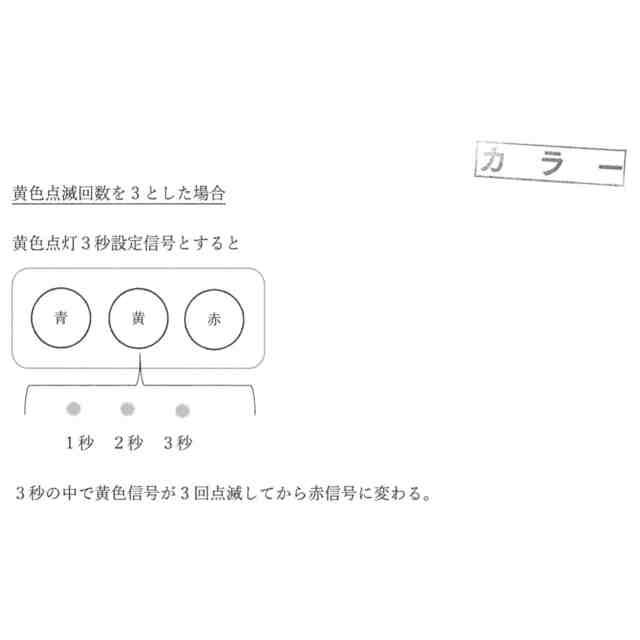

例：一定数を３とした場合
黄色信号の時間が３秒の設定の信号の場合、３秒の間に黄色が３回点滅した後
赤信号に変わる。

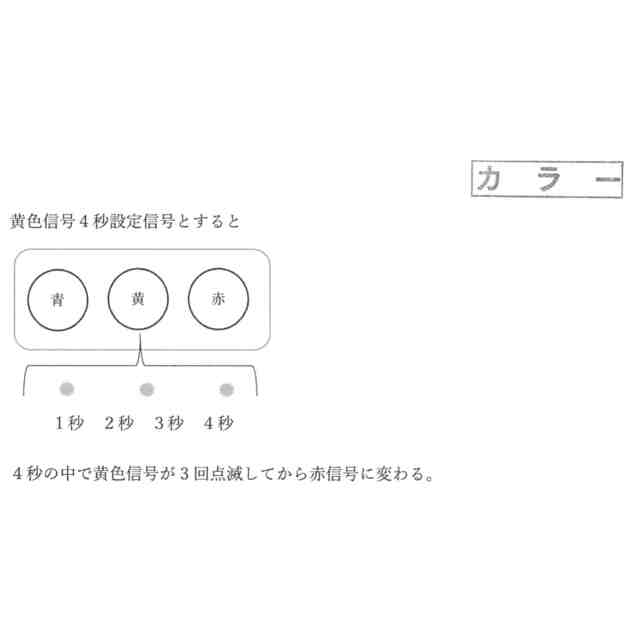

黄色信号の時間が４秒の設定の信号の場合、３秒の間に黄色が３回点滅した後
赤信号に変わる。
同じく４秒設定の信号機は３秒設定の信号機より黄色の点滅速度がゆっくりとなる。
【発明の効果】
【０００４】
一般国道、都道府県道、市町村道等における信号機の黄色信号の点灯時間は道路によって異なる。※一般的には３秒～４秒が多いが場所により最長７秒、最短１秒程度で設定されているものもあり大きな差がある。
この差により安全に停止する判断基準を混乱させ、運転のしづらさや事故にもつながる危険を招いている。
本発明においては黄色信号に
一定数
の点滅をさせ、その点滅速度により黄色信号の長さの違いを伝えることで黄色信号の点灯時間の長さの違いによる混乱、危険を防ぐ。
