公開番号2025028215
公報種別公開特許公報(A)
公開日2025-02-28
出願番号2024219468,2020197671
出願日2024-12-13,2020-11-27
発明の名称紫外線照射装置
出願人株式会社飯田照明,学校法人常翔学園
代理人個人,個人
主分類G01N 21/01 20060101AFI20250220BHJP(測定;試験)
要約【課題】光軸の調整が容易な紫外線照射装置を提供する。
【解決手段】照射装置(紫外線照射装置)1は、紫外線を出射する紫外線光源部30と、紫外線光源部30から出射された紫外線に対して第1光学処理を行う第1光学部材を着脱可能に装着できる第1光学マウント部34と、第1光学マウント部34を通過した紫外線に対して第2光学処理を行う第2光学部材を着脱可能に装着できる第2光学マウント部36とを1つのユニットとして備える。
【選択図】図3
特許請求の範囲【請求項１】
紫外線を出射する紫外線光源部と、
前記紫外線光源部から出射された前記紫外線に対して第１光学処理を行う第１光学部材を着脱可能に装着できる第１光学マウント部と、
前記第１光学マウント部を通過した前記紫外線に対して第２光学処理を行う第２光学部材を着脱可能に装着できる第２光学マウント部と
を１つのユニットとして備え、
前記第１光学マウント部は、筒状の第１マウント本体内に前記第１光学部材を収容し、前記第１光学部材は、コリメートレンズと、所定形状の断面形状の第１貫通孔を有する第１ピンホール体とである
紫外線照射装置。
続きを表示（約 130 文字）【請求項２】
前記第２光学マウント部は、筒状部内に前記第２光学部材を収容し、前記第２光学部材は、前記第１ピンホール体の前記第１貫通孔と同じ形状であって前記第１貫通孔よりも小さい第２貫通孔を有する第２ピンホール体である
請求項１に記載の紫外線照射装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、紫外線を照射する照射装置に関するものである。
続きを表示（約 3,700 文字）【背景技術】
【０００２】
紫外線照射装置は、例えば、蛍光粒子、蛍光粒子を用いて流体が存在する場において流体の動き／運動を可視化し検査するための検査装置として利用されることがある（例えば、特許文献１）。
この検査装置は、２９０ｎｍ～４０５ｎｍの主に紫外波長を有する光を照射する１以上の光源と、前記光源から照射された紫外線または可視光を、集束または、発散させるレンズと、流体が存在する場を撮影する撮像部と、を備える。
【先行技術文献】
【特許文献】
【０００３】
特許第６７１３５９８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１の装置として、紫外線を照射する場合、その光軸の調整が煩わしいという課題がある。
本発明が解決しようとする課題は、光軸の調整が容易な紫外線照射装置を提供することにある。
【課題を解決するための手段】
【０００５】
本発明の一態様である紫外線照射装置は、紫外線を出射する紫外線光源部と、前記紫外線光源部から出射された前記紫外線に対して第１光学処理を行う第１光学部材を着脱可能に装着できる第１光学マウント部と、前記第１光学マウント部を通過した前記紫外線に対して第２光学処理を行う第２光学部材を着脱可能に装着できる第２光学マウント部とを１つのユニットとして備え、前記第１光学マウント部は、筒状の第１マウント本体内に前記第１光学部材を収容し、前記第１光学部材は、コリメートレンズと、所定形状の断面形状の第１貫通孔を有する第１ピンホール体とである。
【発明の効果】
【０００６】
本発明の紫外線照射装置によれば、光軸の調整が容易となる。
【図面の簡単な説明】
【０００７】

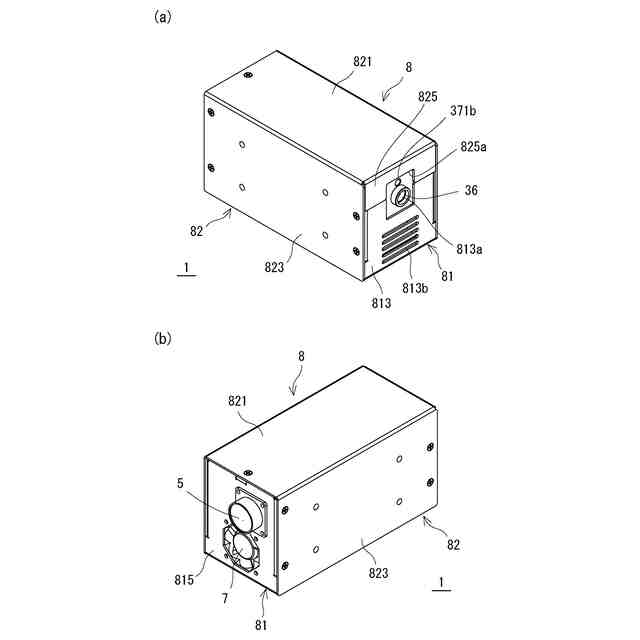

実施形態に係る照射装置の斜視図であり、（ａ）は前側上方から見た図であり、（ｂ）は後側上方から見た図である。

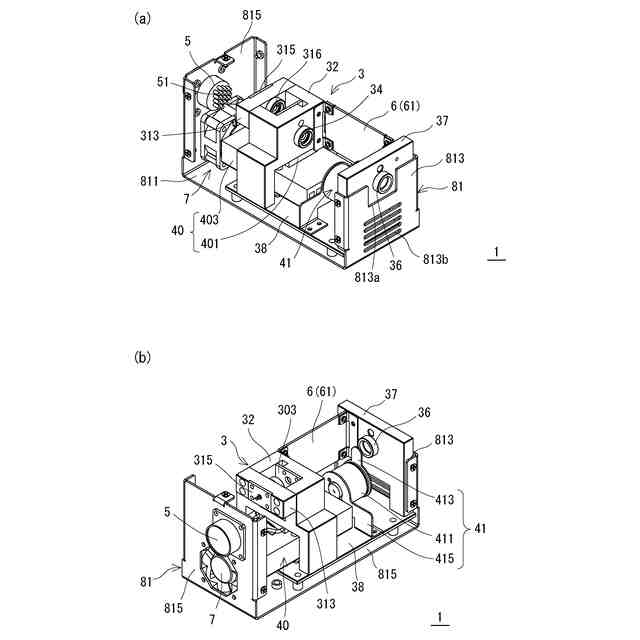

照射装置から上筐体を取り外した状態の斜視図であり、（ａ）は前側上方から見た図であり、（ｂ）は後側上方から見た図である。

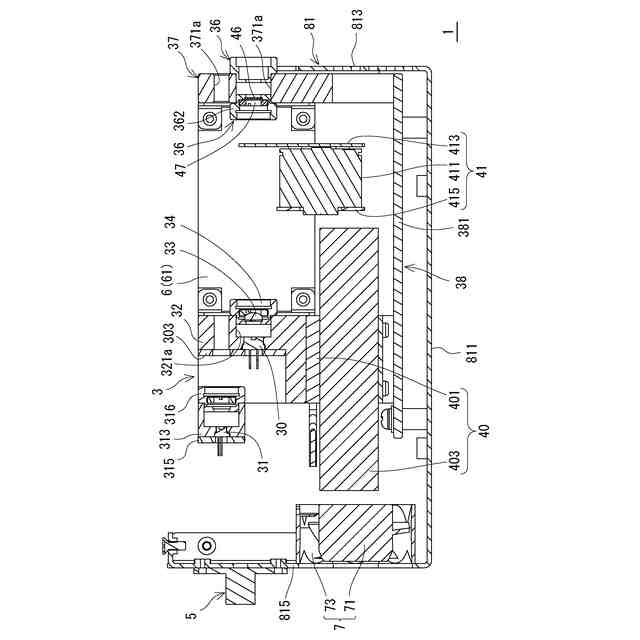

上筐体を取り外した照射装置の断面図である。

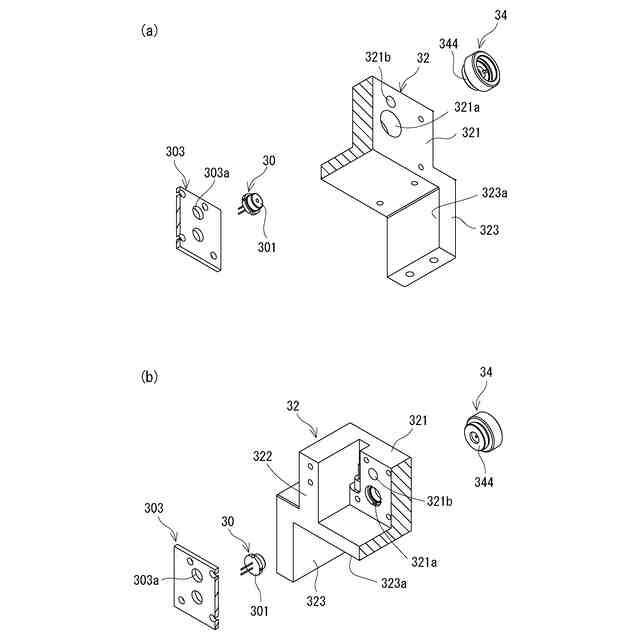

紫外線光源部、装着板、第１マウント部を光源側ベースから取り外した状態の断面斜視図であり、（ａ）は前側下方から見た図であり、（ｂ）は後側上方から見た図である。

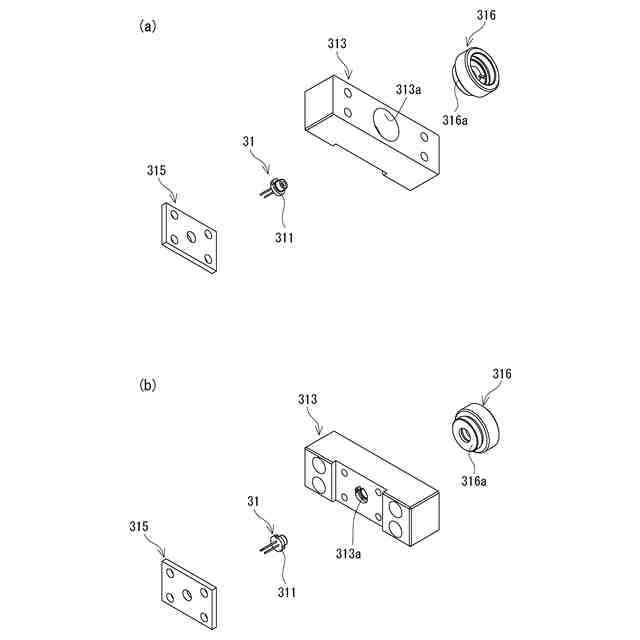

ガイド光光源部、装着板、第２マウント部をガイド装着部材から取り外した状態の斜視図であり、（ａ）は前側下方から見た図であり、（ｂ）は後側上方から見た図である。

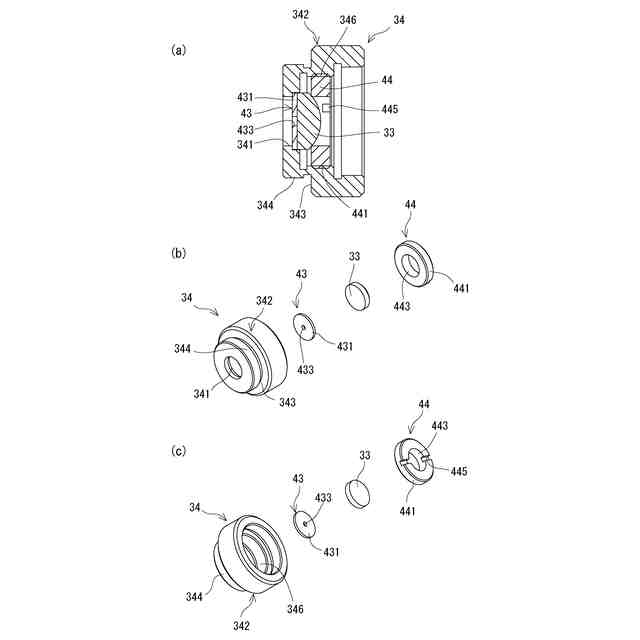

（ａ）は第１マウント部の断面図であり、（ｂ）は第１マウント部から第１光学部材、第１固定部材を取り外した状態を後側上方から見た斜視図であり、（ｃ）は第１マウント部から第１光学部材、第１固定部材を取り外した状態を前側下方から見た斜視図である。

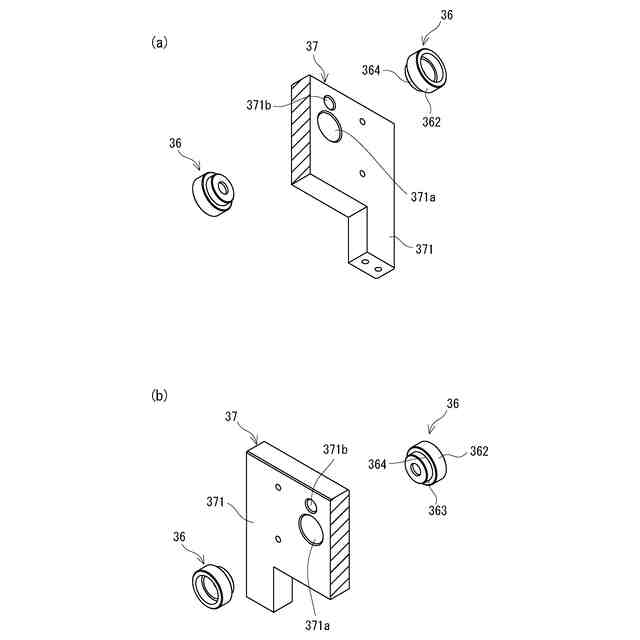

第２マウント部を出射口側ベースから取り外した状態の断面斜視図であり、（ａ）は前側下方から見た図であり、（ｂ）は後側上方から見た図である。
【発明を実施するための形態】
【０００８】
＜概要＞
実施形態の一態様に係る紫外線照射装置は、紫外線を出射する紫外線光源部と、前記紫外線光源部から出射される前記紫外線の照射位置を知らせるガイド光光源部とを備える。
実施形態の別態様に係る紫外線照射装置において、前記ガイド光光源部が出射するガイド光は可視光である。これにより、照射位置が使用者に視認されやすくできる。
実施形態の別態様に係る紫外線照射装置において、前記紫外線光源部から出射された前記紫外線に対して第１光学処理を行う第１光学部材を着脱可能に装着できる第１光学マウント部と、前記第１光学マウント部を通過した前記紫外線に対して第２光学処理を行う第２光学部材を着脱可能に装着できる第２光学マウント部と、前記紫外線光源部とを１つのユニットとして備える。これにより、光軸を合わせる作業等を簡易化できる。
実施形態の別態様に係る紫外線照射装置において、前記第１光学マウント部は、筒状の第１マウント本体内に前記第１光学部材を収容し、前記第１光学部材は、コリメートレンズと、所定形状の断面形状の第１貫通孔を有する第１ピンホール体とであり、前記第２光学マウント部は、筒状部内に前記第２光学部材を収容し、前記第２光学部材は、前記第１ピンホール体の前記第１貫通孔と同じ形状であって前記第１貫通孔よりも小さい第２貫通孔を有する第２ピンホール体である。これにより、ノイズの少ない照射光が得られる。
実施形態の別態様に係る紫外線照射装置において、前記紫外線の照射を停止させる非常停止ボタンと、前記非常停止ボタンが作動した際に、前記紫外線光源部から出射された前記紫外線を遮蔽するシャッタとをさらに備える。これにより、安全性を向上できる。
実施形態の別態様に係る紫外線照射装置において、前記シャッタは、前記紫外線光源部に対して前記紫外線の光路と直交する方向の一方側に配され、前記ガイド光光源部は、前記光路と直交する方向の他方側に配されている。これにより、光路と直交する方向の寸法を小型化できる。
【０００９】
＜実施形態＞
以下に実施形態について、図面を参照しながら詳細に説明する。
１．全体構成
主に図１～図３を用いて説明する。
紫外線照射装置（以下、「照射装置」とする）１は、少なくとも、紫外線を出射する紫外線光源部３０と、紫外線光源部３０から出射された紫外線の照射位置を知らせるガイド光を出射するガイド光光源部３１とを備える。これにより、紫外線の照射位置を把握できる。
主に図２及び図３を用いて説明する。
紫外線を出射する方向を出射方向とし、照射装置１の設置面に対して直交する方向を直交方向とし、出射方向と直交方向とに直交する方向を幅方向とする。ここでは、照射装置１の設置面は水平面であり、出射方向は前後方向（出射する側が前側である）となり、直交方向は上下方向となり、幅方向は左右方向となる。但し、照射装置１の設置の仕方によっては、前後方向、上下方向、左右方向でなくなる場合もある。
紫外線光源部３０は光源側ベース３２に装着されている。ここでのガイド光光源部３１も光源側ベース３２に装着されている。これにより、紫外線光源部３０とガイド光光源部３１の位置合わせを容易に行える。
照射装置１は、紫外線光源部３０から出射された紫外線に対して第１光学処理を行う第１光学部材（３３，４３）を着脱可能に装着できる第１マウント部３４を光源側ベース３２に備える。これにより、第１光学部材（３３，４３）と紫外線光源部３０との位置（光軸）合わせを容易に行える。さらに、ユーザの用途に合わせた第１光学部材（３３，４３）又は第１光学部材（３３，４３）を備える第１マウント部３４を準備することで、ユーザが容易に用途に合わせて第１光学部材（３３，４３）又は第１マウント部３４を交換できる。また、第１光学部材（３３，４３）又は第１マウント部３４の交換に際して、交換後の第１光学部材（３３，４３）又は第１マウント部３４と紫外線光源部３０との位置合わせが不要となる。
【００１０】
照射装置１は、紫外線光源部３０から出射され且つ第１マウント部３４を通過した紫外線に対して第２光学処理を行う第２光学部材（４６）を着脱可能に装着できる第２マウント部３６を出射口側ベース３７に備える。これにより、ユーザの用途に合わせた第２光学部材又は第２光学部材を備える第２マウント部３６を準備することで、ユーザが容易に用途に合わせて第２光学部材又は第２マウント部３６を交換できる。また、第２光学部材又は第２マウント部３６の交換に際して、交換後の第２光学部材又は第２マウント部３６と出射口側ベース３７との位置合わせが不要となる。
ここで、第１光学処理、第１光学部材（３３，４３）、第１マウント部３４、第２光学処理、第２光学部材（４６）及び第２マウント部３６は、互いに区別するために、便宜上「第１」又は「第２」を付し、「第１」を「光源側」とし、「第２」を「出射口側」としてもよい。
光源側ベース３２と出射口側ベース３７とは主ベース３８に固定され、紫外線光源部３０、ガイド光光源部３１、第１マウント部３４及び第２マウント部３６が１つのユニット（以下、照射ユニットとする）３として構成される。これにより、照射ユニット３を筐体８に組み込む際に、光軸の調整が容易になり、生産性の向上が図れる。また、一体化されているため、光軸のズレが小さい照射装置１が得られる。結果的に、安価で高品質な照射装置１を提供できる。
（【００１１】以降は省略されています）
