公開番号2025026827
公報種別公開特許公報(A)
公開日2025-02-26
出願番号2024124394
出願日2024-07-31
発明の名称石英ガラスからなる管状複合体及びそれを製造及び使用するための方法
出願人ヘレウス・クアルツグラース・ゲゼルシャフト・ミット・ベシュレンクテル・ハフツング・ウント・コンパニー・コマンディット・ゲゼルシャフト,Heraeus Quarzglas GmbH & Co. KG,信越石英株式会社
代理人個人,個人,個人
主分類C03B 8/04 20060101AFI20250218BHJP(ガラス;鉱物またはスラグウール)
要約【課題】外部堆積法において管状石英ガラス複合体を製造するための方法、管状石英ガラス複合体およびその使用方法を提供する。
【解決手段】管状石英ガラス複合体を製造するための方法は、サブストレート管を用意する工程と、サブストレート管を回転軸の周りを回転させる工程と、サブストレート管の外表面にSiO₂粒子を堆積することでサブストレート管とSiO₂スート体とからなる複合物を形成する工程と、管状石英ガラス複合体を形成するために、複合体を少なくとも一時的に、垂直に配向したサブストレート管長手軸で加熱領域内で保持するのに適した保持装置を用いて焼結温度で加熱することで複合物を焼結する工程とを有する。特に大きな200mmを超える内径及び25mmを超える壁厚を有する石英ガラスからなる管状複合体の製造を不良品少なく可能にするために、サブストレート管の保持領域に形成工程で作製される保持要素を含む保持装置を用いる。

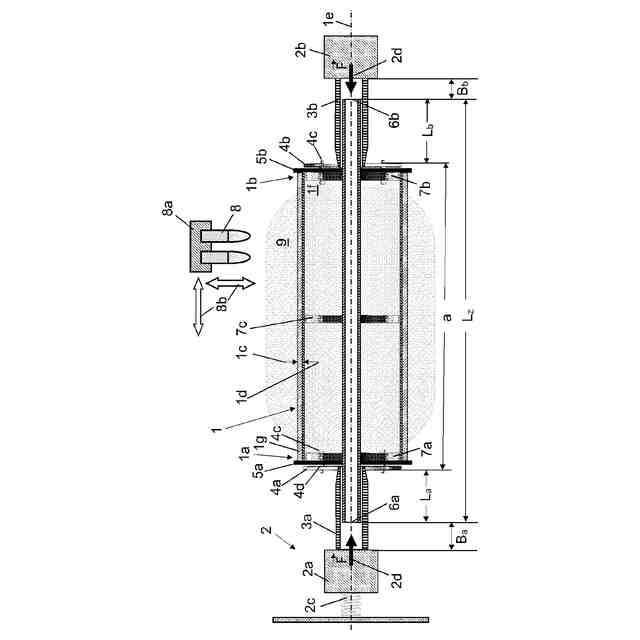

【選択図】図1
特許請求の範囲【請求項１】
外部堆積法において管状石英ガラス複合体を製造するための方法であって、
（ａ）サブストレート管であり、サブストレート管長手軸と同軸に延びて連続である貫通開口部、サブストレート管外径、サブストレート管内径、サブストレート管外表面、サブストレート管内表面、及び壁厚を有するサブストレート管壁を有するものを用意する工程と、
（ｂ）前記サブストレート管を前記サブストレート管長手軸と同軸又は平行に延びる回転軸の周りを回転させる工程と、
（ｃ）前記サブストレート管の前記外表面に少なくとも１つの堆積バーナーによってＳｉＯ
２
粒子を堆積することで前記サブストレート管とＳｉＯ
２
スート体とから複合物（１／９；２１／９）を形成する工程と、
（ｄ）前記管状石英ガラス複合体（１００；１１０）を形成するために、前記複合体を少なくとも一時的に、垂直に配向したサブストレート管長手軸で加熱領域内で保持するのに適した保持装置を用いて前記加熱領域において焼結温度で加熱することで前記複合物（１／９；２１／９）を焼結する工程と
を含み、
前記サブストレート管の保持領域に形成工程で作製される保持要素を含む保持装置を用いることを特徴とする方法。
続きを表示（約 1,200 文字）【請求項２】
前記保持要素は、工程（ｃ）に従って前記ＳｉＯ
２
粒子を堆積する前に作製され、前記ＳｉＯ
２
粒子は好ましくは前記ＳｉＯ
２
スート体が前記保持領域を覆うように工程（ｃ）に従って堆積されることを特徴とする請求項１に記載の方法。
【請求項３】
前記保持要素は、工程（ｃ）に従って前記ＳｉＯ
２
粒子を堆積した後で工程（ｄ）に従って焼結する前又は焼結している最中に作製されることを特徴とする請求項１に記載の方法。
【請求項４】
前記保持要素は、前記サブストレート管内径の狭窄として又は前記サブストレート管外径の拡張として実行されることを特徴とする請求項１から請求項３の一項以上に記載の方法。
【請求項５】
前記サブストレート管内径の前記狭窄は、サブストレート管長手軸の方向に、２０～２００ｍｍの範囲で、好ましくは３０～１００ｍｍの範囲で長手方向の距離を持ち、前記狭窄によって好ましくは前記サブストレート管内径の最大縮小が４ｍｍ～８０ｍｍの範囲、好ましくは６ｍｍ～５０ｍｍの範囲となることを特徴とする請求項４に記載の方法。
【請求項６】
前記狭窄は、前記保持領域における前記サブストレート管内表面の局所的凹みとして及び／又は前記サブストレート管の貫通開口部のテーパー部として設計されることを特徴とする請求項４又は請求項５に記載の方法。
【請求項７】
前記サブストレート管の貫通開口部の前記テーパー部は、工程（ｄ）による焼結の最中に、上部のサブストレート管端を、その上に置かれた、前記上部のサブストレート管端が隣接する成形体とともに軟化させ、前記上部のサブストレート管端を前記成形体の重量の作用で内向きに曲げることにより作製されることを特徴とする請求項６に記載の方法。
【請求項８】
前記サブストレート管外径の前記拡張は、２０～２００ｍｍの範囲で、好ましくは３０～１００ｍｍの範囲で前記サブストレート管長手軸の方向に、長手方向の距離を持つことを特徴とする請求項４に記載の方法。
【請求項９】
前記拡張によって前記サブストレート管外径の最大拡大が４ｍｍ～８０ｍｍの範囲、好ましくは６ｍｍ～５０ｍｍの範囲となることを特徴とする請求項４又は請求項８に記載の方法。
【請求項１０】
前記拡張は、工程（ｄ）による焼結の最中に、上部サブストレート管端を、径方向に外向きに可動で前記上部サブストレート管端の領域の内壁に隣接する拡張体を有する拡張装置とともに軟化させ、前記拡張体を前記拡張装置の重量の作用で径方向に外向きに動かし、膨らみを形成しながら前記サブストレート管の壁を前記上部サブストレート管端の領域で変形することにより作製されることを特徴とする請求項４、請求項８又は請求項９の一項以上に記載の方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、長さが少なくとも１０００ｍｍであり、未加工の壁を有し、内径が少なくとも２５０ｍｍである石英ガラスからなる複合体、特に石英ガラスからなる管状複合体に関する。
続きを表示（約 2,900 文字）【０００２】
また、本発明は、管状石英ガラス複合体の製造、特に外部堆積法において管状石英ガラス複合体を製造するための方法であって、
（ａ）サブストレート管であり、サブストレート管長手軸と同軸に延びて連続である貫通開口部、サブストレート管外径、サブストレート管内径、サブストレート管外表面、サブストレート管内表面、及び壁厚を有するサブストレート管壁を有するものを用意する工程と、
（ｂ）前記サブストレート管を前記サブストレート管長手軸と同軸又は平行に延びる回転軸の周りを回転させる工程と、
（ｃ）前記サブストレート管の前記外表面に少なくとも１つの堆積バーナーによってＳｉＯ
２
粒子を堆積することで前記サブストレート管とＳｉＯ
２
スート体とから複合物を形成する工程と、
（ｄ）前記管状石英ガラス複合体を形成するために、前記複合体を少なくとも一時的に、垂直に配向したサブストレート管長手軸で加熱領域内で保持するのに適した保持装置を用いて前記加熱領域において焼結温度で加熱することで前記複合体を焼結する工程と
を含む方法にも関する。
【０００３】
プリフォーム、管、棒、フランジ、プレート、リング、反応器、るつぼ等の形の石英ガラスからなる部品は半導体生産や光ファイバの製造に用いられる。このような部品は、石英ガラスからなる管状半製品から、熱によって形成及び／又は機械的に加工することによって作製されることが多い。生産性の向上により、このような部品はより大きな寸法が更に求められており、特に管状半製品においてはより大きな壁厚及び内径と関連する。
【０００４】
合成された二酸化ケイ素から半製品を製造するには、ＳｉＯ
２
粒子を気相から基材上に堆積するＣＶＤ法（化学気相堆積）が知られている。「ＯＶＤ」（ＯｕｔｓｉｄｅＶａｐｏｒＤｅｐｏｓｉｔｉｏｎ）の省略形で知られているＣＶＤ外部堆積法は一般的に大体積半製品の製造に適している。この方法では、ケイ素含有原料が反応領域で火炎加水分解又は熱分解によってＳｉＯ
２
粒子に変換され、この粒子は長手軸の周りを回転する円筒形サブストレートの外部ジャケット上に層として堆積される。反応領域は熱源によって生成され、サブストレート長手軸と熱源は相対的に前後に動く。サブストレートは管状であることができ、ここ及び以下で「サブストレート管」とも呼ぶ。サブストレート管は例えば石英ガラス、ＳｉＣ、ＳｉＳｉＣ（反応焼結ケイ素浸透炭化ケイ素）、Ａｌ
２
Ｏ
３
又は別のセラミック材料又は黒鉛からなり、ここで「サブストレート管ホルダ」とも呼ぶ旋盤のような装置によって保持されて長手軸の周りを回転する。
【０００５】
堆積プロセスの最中の温度によっては、サブストレート管に堆積された合成ＳｉＯ
２
の層はまだ多孔質であり以下では「スート層」又は「スート体」とも呼ぶ、或は多かれ少なかれ透明な石英ガラスの緻密な層を形成する。多孔質スート層の場合、この層は別の工程で焼結されて多かれ少なかれ透明な石英ガラスを形成する（焼結プロセスは「ガラス化」とも呼ぶ）。このように製造された管状石英ガラス半製品から、機械的、化学的及び／又は熱的後処理によって、固体円柱、中空円筒又はこれら部品等の、合成石英ガラスの部品が得られ、それら自体が他の部品の製造の為の半製品として機能することもできる。
【背景技術】
【０００６】
ＵＳ８，３１６，６７１Ｂ２には、石英ガラスからなる中空円筒を製造するためのＯＶＤ外部堆積法が記載されている。石英ガラスからなるサブストレート管を用意し、多孔質ＳｉＯ
２
スート層をその外表面に堆積する。サブストレート管とＳｉＯ
２
スート層からなる複合物は、サブストレート管の内部が変形温度より低いままになるようにガラス化される。この目的のために、ガラス化プロセスの際にサブストレート管の内部孔を気体又は液体によって冷却することができる。このように製造された石英ガラスからなる管状複合体の内壁はサブストレート管によって形成され、なめらかであり、もはや機械的に加工する必要はない。
【０００７】
ＵＳ２０１３／１１５３９１Ａ１には、大きな外径を有する石英ガラス中空円筒を製造するための方法であり、二酸化ケイ素のスートからなる多孔質スート体をＯＶＤ外部堆積法によって基材に堆積する方法が記載されている。基材が除去された後、スート体を焼結して中空円筒を形成する。塩素含有量が低く、同時に水酸基含有量が低い石英ガラスからなり、そのため粘度が高いリングがそこから切断される。石英ガラスリングは、プラズマエッチングシステムにおいて半導体ウエハーを保持するためのいわゆる「プラズマエッチングリング」として使用される。
【０００８】
スート体をガラス化するために、スート体は長手軸が垂直な配向又は水平な配向になるように焼結炉内で保持される。長手軸が垂直に配向する場合、スート体は台座に立ってガラス化することができる。しかし、スート体が、その重みによって変形してそれ自体に崩壊する恐れがある。その結果、円周方向のひだのキャタピラ状の構造が形成され、寸法精度要件を満たすことができないことがある。特に、所定の最小内径を超えることがある。
【０００９】
ＥＰ７０１９７５Ａ２より知られている方法は、これらのデメリットの一部を回避する。この方法では、管状スート体がガラス化炉に挿入され、そこで、上からスート体の内部孔を通って延び、スート体の下端が最初は置かれている支持台に接続される支持棒を含む保持装置によって垂直な配向で保持される。支持棒は炭素繊維強化黒鉛（ＣＦＣ；ｃａｒｂｏｎｆｉｂｅｒｒｅｉｎｆｏｒｃｅｄｃａｒｂｏｎ）からなり、純粋黒鉛からなる気体透過性で肉薄のジャケット管で密接して包まれている。ジャケット管の上端の上の位置で、スート体壁からスート体内部孔内に内向きに突き出る黒鉛支持リングがスート体の内部孔に埋設されている。
【００１０】
ガラス化の際、スート体はその上端から、環状発熱体のゾーンの中に通される。これにより、スート体は黒鉛ジャケット管に連続して覆いかぶさり、かつ長さが縮み、第１焼結段階において支持台上に直立する。スート体に埋設された黒鉛支持リングの位置は、第２焼結段階において長さの縮小の増加の結果黒鉛ジャケット管で支えられるように選択され、これによりスート体は上端で懸架されて保持される。この方法は以下で「懸架ガラス化」とも呼ぶ。ガラス化後、ジャケット管は除去され、得られた石英ガラス管の内部孔は穴あけ、研削、ホーニング又はエッチングによって再加工される。
（【００１１】以降は省略されています）
