公開番号2025025237
公報種別公開特許公報(A)
公開日2025-02-21
出願番号2023129829
出願日2023-08-09
発明の名称半導体装置
出願人ルネサスエレクトロニクス株式会社
代理人個人
主分類H03M 1/08 20060101AFI20250214BHJP(基本電子回路)
要約【課題】誘電緩和現象によって生じる誤差を抑制して、精度良く動作することが可能な半導体装置を提供すること。
【解決手段】本開示に係る半導体装置は、第1容量素子と、サンプリングモードにおいて、第1入力電圧を第1容量素子の一端に印加し、ホールドモードにおいて、第1入力電圧を第1容量素子において保持させる、第1スイッチ回路と、サンプリングモードにおいて、第1入力電圧を反転させた電圧を生成し、ホールドモードにおいて、生成した電圧を保持する、第1反転信号生成回路と、第1反転信号生成回路によって生成された電圧が一端に印加される第2容量素子と、ホールドモードにおいて、第1容量素子の他端と、第2容量素子の他端と、が共通に接続された第1ノードの電圧に応じた出力信号を生成すると共に、出力信号に対応する第1フィードバック信号を第1容量素子の一端に印加する、ネガティブフィードバック回路と、を備える。
【選択図】図1
特許請求の範囲【請求項１】
第１容量素子と、
サンプリングモードにおいて、第１入力電圧を前記第１容量素子の一端に印加し、サンプリングモード後のホールドモードにおいて、前記第１入力電圧を前記第１容量素子において保持させる、第１スイッチ回路と、
サンプリングモードにおいて、前記第１入力電圧を反転させた電圧を生成し、ホールドモードにおいて、生成した電圧を保持する、第１反転信号生成回路と、
前記第１反転信号生成回路によって生成された電圧が一端に印加される第２容量素子と、
ホールドモードにおいて、前記第１容量素子の他端と、前記第２容量素子の他端と、が共通に接続された第１ノードの電圧に応じた出力信号を生成すると共に、当該出力信号に対応する第１フィードバック信号を前記第１容量素子の一端に印加する、ネガティブフィードバック回路と、
を備えた、半導体装置。
続きを表示（約 2,200 文字）【請求項２】
前記第１反転信号生成回路は、
サンプリングモードにおいて、前記第１入力電圧を反転させた電圧を生成する反転回路と、
ホールドモードにおいて、前記反転回路によって生成された電圧を保持するサンプル＆ホールド回路と、
を有する、
請求項１に記載の半導体装置。
【請求項３】
前記第１反転信号生成回路は、前記第１容量素子及び前記第２容量素子のそれぞれの容量値に応じた振幅の、前記第１入力電圧を反転させた電圧、を生成する、
請求項１に記載の半導体装置。
【請求項４】
前記第１反転信号生成回路は、
サンプリングモードにおいて、前記第１入力電圧を反転させた電圧を生成する反転回路と、
ホールドモードにおいて、前記反転回路によって生成された電圧を保持し、且つ、保持した電圧をデジタル信号に変換する第１サブＡＤコンバータと、
前記第１サブＡＤコンバータから出力されたデジタル信号をアナログ電圧に変換する第１サブＤＡコンバータと、
サンプリングモードでは、前記反転回路によって生成された電圧を選択して、前記第１反転信号生成回路によって生成された電圧として出力し、ホールドモードでは、前記第１サブＤＡコンバータから出力されたアナログ電圧を選択して、前記第１反転信号生成回路によって生成された電圧として出力する選択回路と、
を備えた、
請求項１に記載の半導体装置。
【請求項５】
前記第１サブＤＡコンバータは、
複数の第１サブ容量素子と、
前記複数の第１サブ容量素子のそれぞれに対応して設けられた複数の第１サブスイッチと、
を有し、
前記複数の第１サブ容量素子は、前記第２容量素子としても用いられる、
請求項４に記載の半導体装置。
【請求項６】
前記第１反転信号生成回路は、
サンプリングモードにおいて、前記第１入力電圧を反転させた電圧を生成する第１反転回路と、
ホールドモードにおいて、前記第１入力電圧を保持し、且つ、保持した前記第１入力電圧をデジタル信号に変換する第１サブＡＤコンバータと、
前記第１サブＡＤコンバータから出力されたデジタル信号を反転させて出力する第２反転回路と、
前記第２反転回路の出力信号をアナログ電圧に変換する第１サブＤＡコンバータと、
サンプリングモードでは、前記第１反転回路によって生成された電圧を選択して、前記第１反転信号生成回路によって生成された電圧として出力し、ホールドモードでは、前記第１サブＤＡコンバータから出力されたアナログ電圧を選択して、前記第１反転信号生成回路によって生成された電圧として出力する選択回路と、
を備えた、
請求項１に記載の半導体装置。
【請求項７】
前記第１サブＤＡコンバータは、
複数の第１サブ容量素子と、
前記複数の第１サブ容量素子のそれぞれに対応して設けられた複数の第１サブスイッチと、
を有し、
前記複数の第１サブ容量素子は、前記第２容量素子としても用いられる、
請求項６に記載の半導体装置。
【請求項８】
サンプリングモードを構成する第１サンプリングモード及び第２サンプリングモードのうち第１サンプリングモードでは、第１容量素子に印加するコモン電圧を反転させた電圧を前記第２容量素子の一端に印加し、第２サンプリングモード及びホールドモードでは、前記第１反転信号生成回路によって生成された電圧を前記第２容量素子の一端に印加する、第２スイッチ回路をさらに備え、
第１スイッチ回路は、第１サンプリングモードでは、前記コモン電圧を前記第１容量素子の一端に印加し、第２サンプリングモードでは、前記第１入力電圧を前記第１容量素子の一端に印加するように構成されている、
請求項１に記載の半導体装置。
【請求項９】
前記第１反転信号生成回路は、
前記第１入力電圧を反転させた電圧を生成する反転回路と、
ホールドモードにおいて、前記反転回路によって生成された電圧を保持し、且つ、保持した電圧をデジタル信号に変換する第１サブＡＤコンバータと、
前記第１サブＡＤコンバータから出力されたデジタル信号をアナログ電圧に変換して、前記第１反転信号生成回路によって生成された電圧として出力する、第１サブＤＡコンバータと、
を備える、
請求項８に記載の半導体装置。
【請求項１０】
前記ネガティブフィードバック回路は、
前記第１ノードの電圧が一方の入力端子に供給され、且つ、基準電圧が他方の入力端子に供給された、コンパレータと、
前記コンパレータの比較結果に応じたデジタルの出力信号を生成する逐次比較レジスタ回路と、
前記逐次比較レジスタ回路によって生成された出力信号をアナログ電圧に変換して前記第１フィードバック信号として出力するＤＡコンバータと、
を備えた、
請求項１に記載の半導体装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、半導体装置に関し、例えば、誘電緩和現象によって生じる誤差を抑制して、精度良く動作することが可能な半導体装置に関する。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
特許文献１には、誘電緩和現象によって生じるＡＤ変換の誤差を抑制する、電荷再分配式の逐次比較型のＡＤ変換回路が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２０－１０７９８５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に開示されたＡＤ変換回路に限られず、ネガティブフィードバック回路が適用された半導体装置には、誘電緩和現象によって生じる誤差を抑制して、精度良く動作することが求められている。
【０００５】
その他の課題と新規な特徴は、本明細書の記述および添付図面から明らかになるであろう。
【課題を解決するための手段】
【０００６】
本開示の一態様にかかる半導体装置は、第１容量素子と、サンプリングモードにおいて、第１入力電圧を前記第１容量素子の一端に印加し、サンプリングモード後のホールドモードにおいて、前記第１入力電圧を前記第１容量素子において保持させる、第１スイッチ回路と、サンプリングモードにおいて、前記第１入力電圧を反転させた電圧を生成し、ホールドモードにおいて、生成した電圧を保持する、第１反転信号生成回路と、前記第１反転信号生成回路によって生成された電圧が一端に印加される第２容量素子と、ホールドモードにおいて、前記第１容量素子の他端と、前記第２容量素子の他端と、が共通に接続された第１ノードの電圧に応じた出力信号を生成すると共に、当該出力信号に対応する第１フィードバック信号を前記第１容量素子の一端に印加する、ネガティブフィードバック回路と、を備える。
【発明の効果】
【０００７】
本開示は、誘電緩和現象によって生じる誤差を抑制して、精度良く動作することが可能な半導体装置を提供することができる。
【図面の簡単な説明】
【０００８】

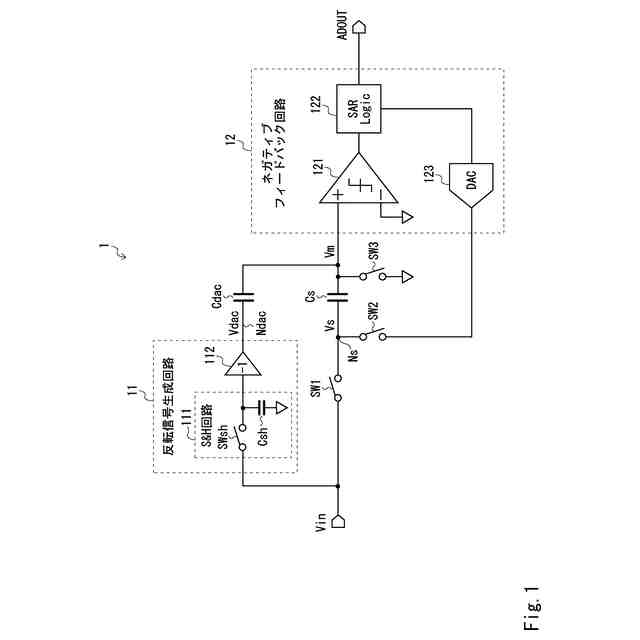

図１は、実施の形態１に係る半導体装置の構成例を示す回路図である。

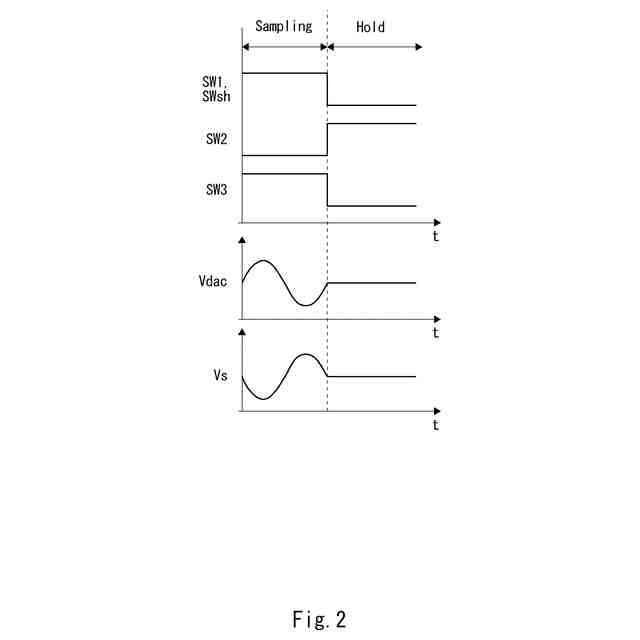

図２は、図１に示す半導体装置の動作を示すタイミングチャートである。

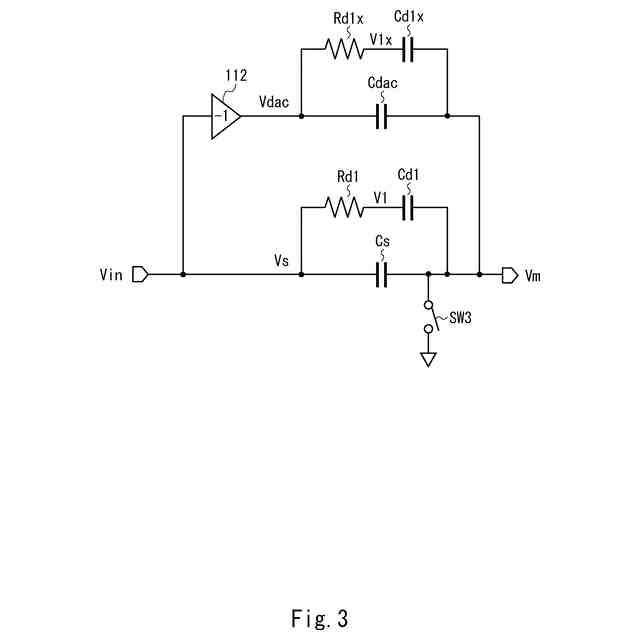

図３は、誘電緩和現象をそれぞれ持つ容量素子Ｃｓ，Ｃｄａｃの等価回路を示す図である。

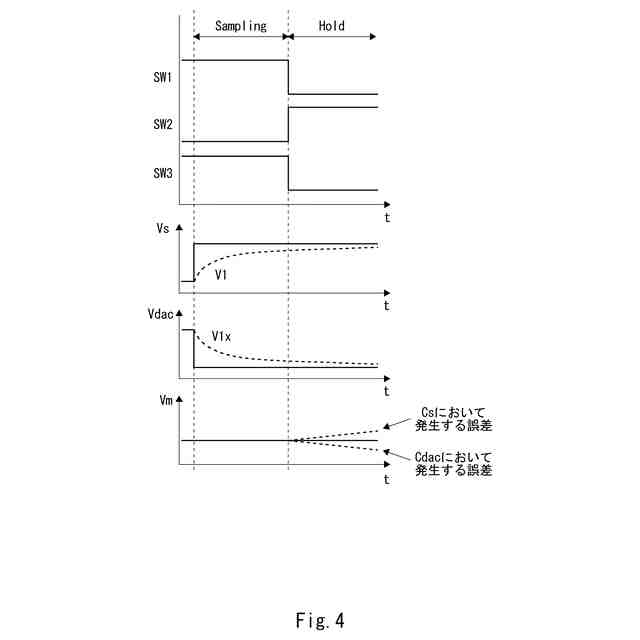

図４は、図３に示す等価回路の動作を示すタイミングチャートである。
図５は、実施の形態１に係る半導体装置の第１変形例を示す回路図である。

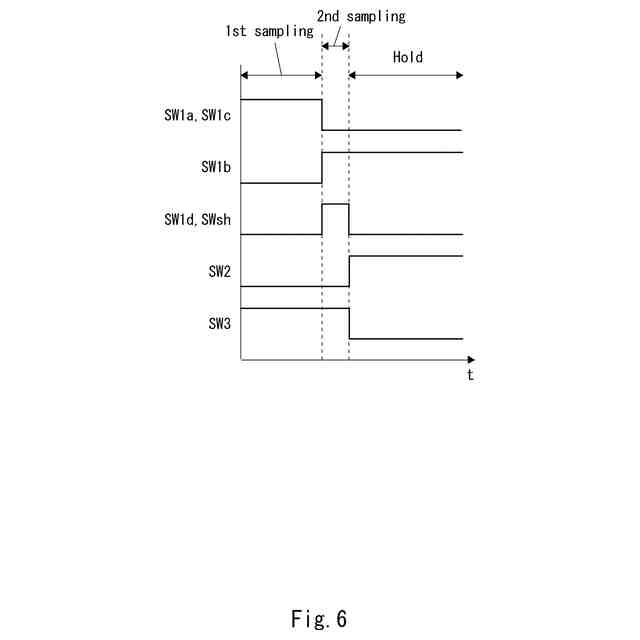

図６は、図５に示す半導体装置の動作を示すタイミングチャートである。

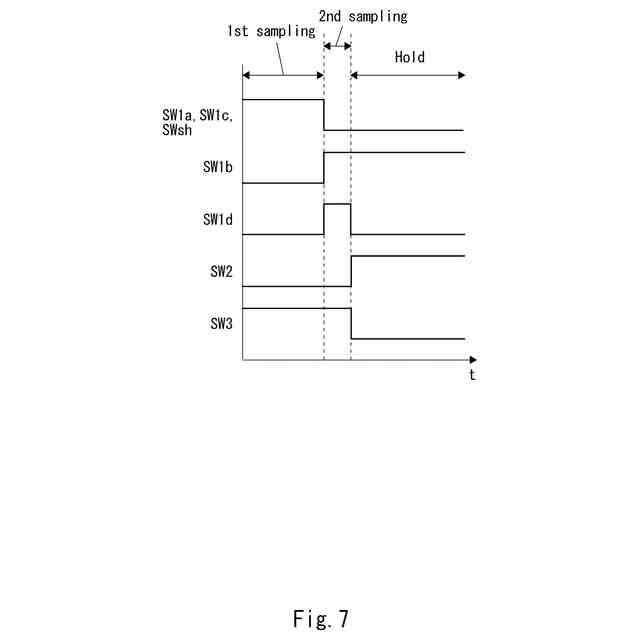

図７は、図５に示す半導体装置の動作の他の例を示すタイミングチャートである。

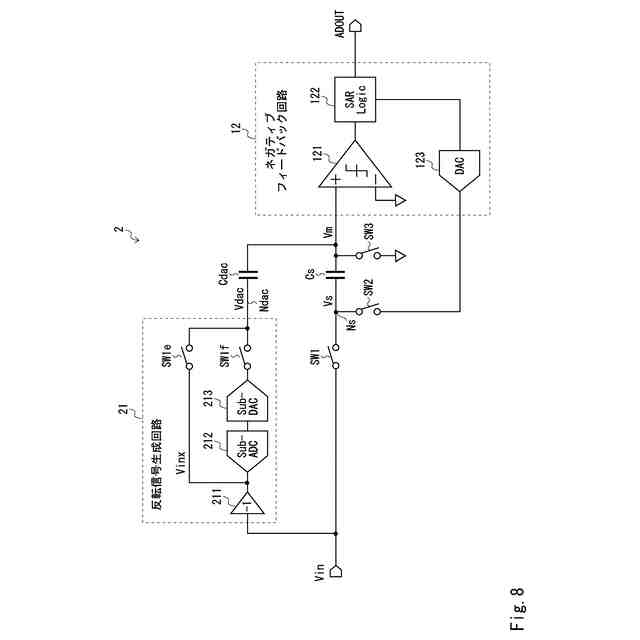

図８は、実施の形態２に係る半導体装置の構成例を示す回路図である。

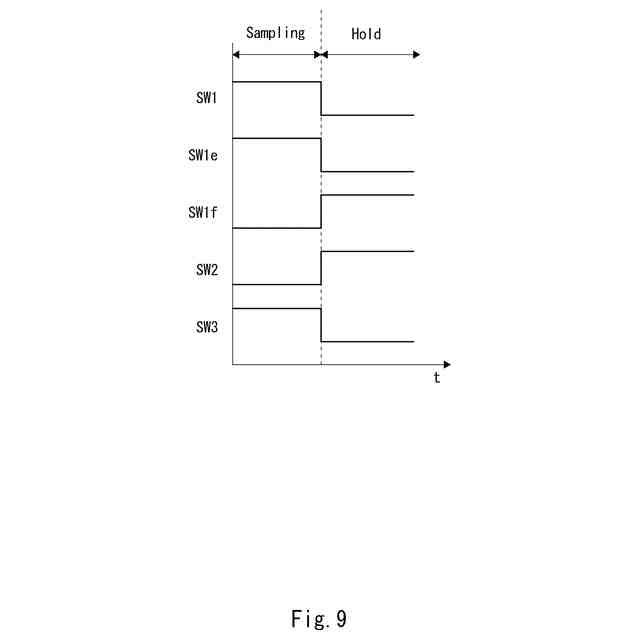

図９は、図８に示す半導体装置の動作を示すタイミングチャートである。
図１０は、図８に示す半導体装置の具体例を示す回路図である。
図１１は、実施の形態２に係る半導体装置の第１変形例を示す回路図である。
図１２は、実施の形態２に係る半導体装置の第２変形例を示す回路図である。
図１３は、図１２に示す半導体装置の動作を示すタイミングチャートである。
図１４は、図１２に示す半導体装置の具体例を示す回路図である。
図１５は、実施の形態３に係る半導体装置の構成例を示す回路図である。
図１６は、図１５に示す半導体装置の動作を示すタイミングチャートである。
図１７は、図１５に示す半導体装置の具体例を示す回路図である。
図１８は、実施の形態３に係る半導体装置の第１変形例を示す回路図である。
図１９は、図１８に示す半導体装置の動作を示すタイミングチャートである。
図２０は、実施の形態３に係る半導体装置の第２変形例を示す回路図である。
図２１は、実施の形態４に係る半導体装置の構成例を示す回路図である。
図２２は、図２１に示す半導体装置の動作を示すタイミングチャートである。
図２３は、事前検討された半導体装置の第１の構成例を示す回路図である。
図２４は、図２３に示す半導体装置の動作を示すタイミングチャートである。
図２５は、誘電緩和現象を持つ容量素子Ｃｓの等価回路を示す図である。
図２６は、事前検討された半導体装置の第２の構成例を示す回路図である。
図２７は、図２６に示す半導体装置の動作を示すタイミングチャートである。
【発明を実施するための形態】
【０００９】
以下、図面を参照しつつ、実施の形態について説明する。なお、図面は簡略的なものであるから、この図面の記載を根拠として実施の形態の技術的範囲を狭く解釈してはならない。また、同一の要素には、同一の符号を付し、重複する説明は省略する。
【００１０】
以下の実施の形態においては便宜上その必要があるときは、複数のセクションまたは実施の形態に分割して説明する。ただし、特に明示した場合を除き、それらはお互いに無関係なものではなく、一方は他方の一部または全部の変形例、応用例、詳細説明、補足説明等の関係にある。また、以下の実施の形態において、要素の数等（個数、数値、量、範囲等を含む）に言及する場合、特に明示した場合および原理的に明らかに特定の数に限定される場合等を除き、その特定の数に限定されるものではなく、特定の数以上でも以下でもよい。
（【００１１】以降は省略されています）
