公開番号2025024193
公報種別公開特許公報(A)
公開日2025-02-19
出願番号2024203293,2023203057
出願日2024-11-21,2020-01-10
発明の名称商品販売データ処理システム、計量装置
出願人デジシンガポールピーティイーリミテッド,株式会社寺岡精工
代理人個人,個人
主分類G07G 1/00 20060101AFI20250212BHJP(チェック装置)
要約【課題】セルフ販売に好適な技術を提供する。
【解決手段】変位を検出する変位検出機器と、計量装置を備える商品販売データ処理システムであって、前記変位検出機器は、自機器の変位を検出可能な検出手段と、自機器の識別情報を記憶する記憶手段と、前記記憶手段で記憶した前記識別情報を出力する出力手段とを備え、前記計量装置は、前記出力手段で出力された前記変位検出機器の前記識別情報を入力する入力手段と、前記入力手段で入力された前記変位検出機器の前記識別情報と関連付けられた商品情報を表示する表示手段とを備え、前記変位検出機器は、商品の容器の開閉に際し、位置が変化する場所に配置され、前記検出手段で所定の変位値を検出した場合に、前記出力手段で前記識別情報を出力する。
【選択図】図1
特許請求の範囲【請求項１】
変位を検出する変位検出機器と、計量装置を備える商品販売データ処理システムであって、
前記変位検出機器は、
自機器の変位を検出可能な検出手段と、
自機器の識別情報を記憶する記憶手段と、
前記検出手段で所定の変位値を検出した場合に、前記記憶手段で記憶した前記識別情報を出力する出力手段と
を備え、
前記計量装置は、
前記出力手段で出力された前記変位検出機器の前記識別情報を入力する入力手段と、
前記入力手段で入力された前記変位検出機器の前記識別情報と関連付けられた商品を計量する計量手段と、
前記計量手段による計量値と当該商品の重量単価とに基づいて容器から出された商品の販売価格を決定する決定手段と
を備えること特徴とする商品販売データ処理システム。
続きを表示（約 240 文字）【請求項２】
前記計量装置は、
前記入力手段で入力された前記変位検出機器の前記識別情報と関連付けられた商品ボタンを表示する表示手段を備え
前記計量手段は、
前記表示手段により表示される商品ボタンにより選択された商品を計量することを特徴とする請求項１に記載の商品販売データ処理システム。
【請求項３】
前記表示手段は、
前記商品ボタンを操作によらずに自動的に消去可能であることを特徴とする請求項２に記載の商品販売データ処理システム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、商品販売データ処理システムに関する。
続きを表示（約 2,400 文字）【背景技術】
【０００２】
例えば、ショーケースからトレーを引き出したときにトレーに貼付されたＩＣタグをショーケースの枠に配置されたアンテナで検出することにより、当該ＩＣタグの検出結果から商品を特定するシステムが知られている（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開平５－１８８０９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、アンテナに検出されるようにトレーを引き出す必要があるなど、セルフ販売には適さないという問題がある。
【０００５】
本発明は、このような事情に鑑みてなされたもので、その目的は、セルフ販売に好適な技術を提供することにある。
【課題を解決するための手段】
【０００６】
上述した課題を解決するために、本発明の一態様である商品販売データ処理システムは、変位を検出する変位検出機器と、計量装置を備える商品販売データ処理システムであって、前記変位検出機器は、自機器の変位を検出可能な検出手段と、自機器の識別情報を記憶する記憶手段と、前記記憶手段で記憶した前記識別情報を出力する出力手段とを備え、前記計量装置は、前記出力手段で出力された前記変位検出機器の前記識別情報を入力する入力手段と、前記入力手段で入力された前記変位検出機器の前記識別情報と関連付けられた商品情報を表示する表示手段とを備え、前記変位検出機器は、商品の容器の開閉に際し、位置が変化する場所に配置され、前記検出手段で所定の変位値を検出した場合に、前記出力手段で前記識別情報を出力すること特徴とする。
【図面の簡単な説明】
【０００７】
実施形態に係る販売処理システム１のネットワーク構成の一例である。
傾斜検出装置１０の外観の一例を示す説明図である。

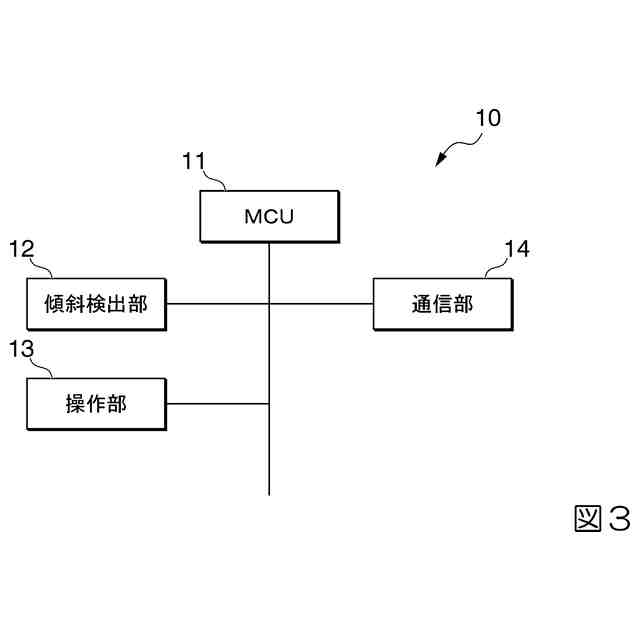

傾斜検出装置１０の構成の一例を示す説明図である。

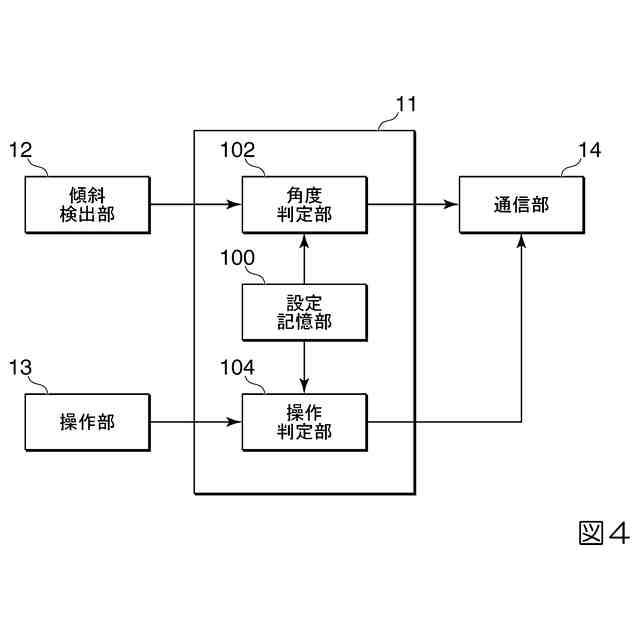

傾斜検出装置１０の機能の一例を示す説明図である。

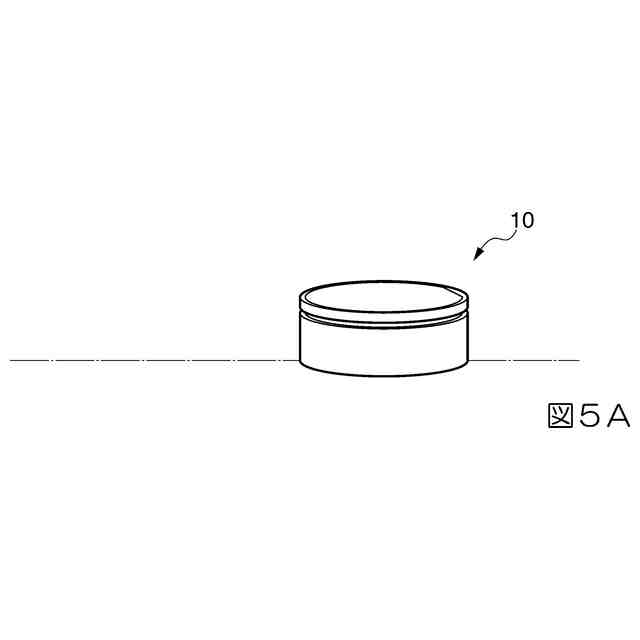

傾斜の検出について説明する説明図である。

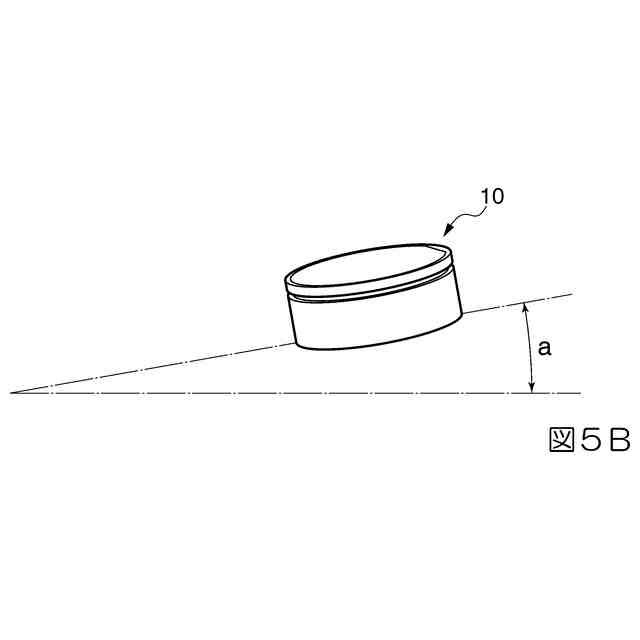

傾斜の検出について説明する説明図である。

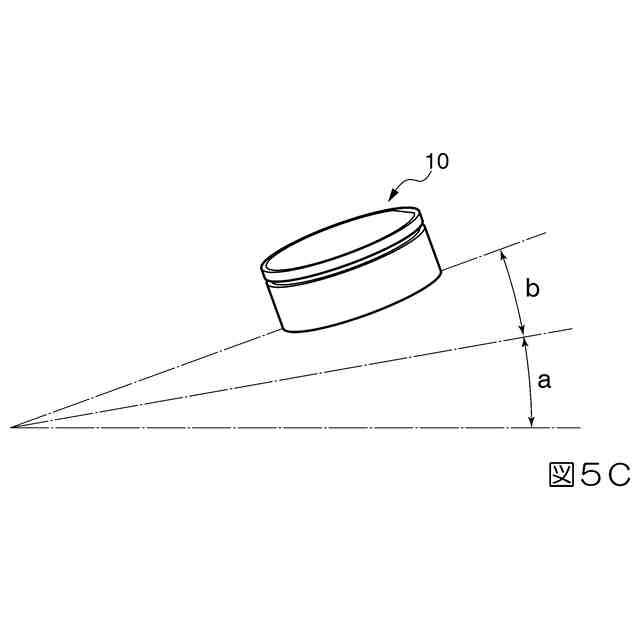

傾斜の検出について説明する説明図である。

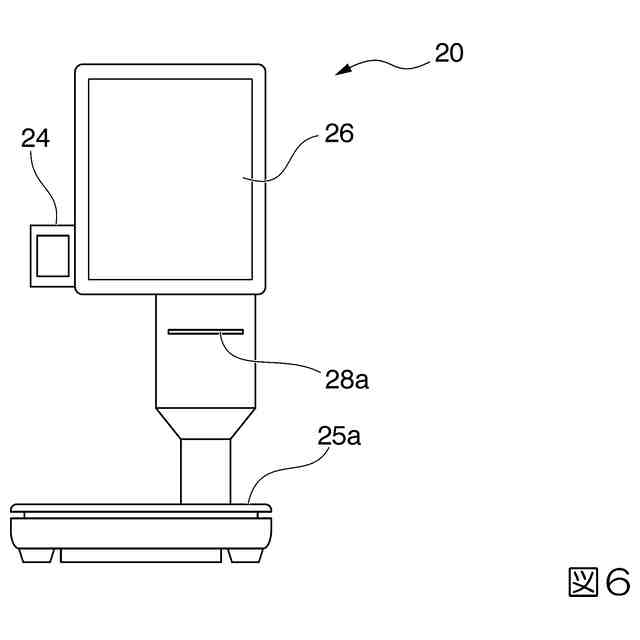

計量装置２０の外観の一例を示す説明図である。

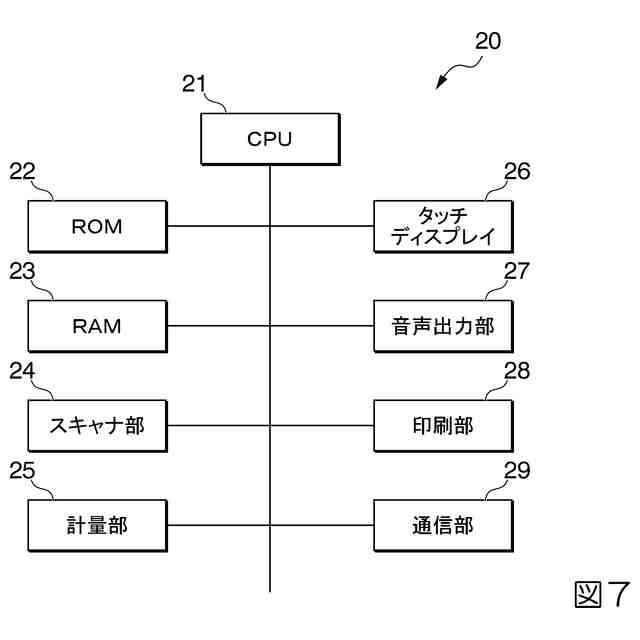

計量装置２０の構成の一例を示す説明図である。
計量装置２０が記憶する情報の一例である。
計量装置２０が記憶する情報の一例である。
計量装置２０が記憶する情報の一例である。
計量装置２０が記憶する情報の一例である。
販売処理システム１が適用された店舗の例を示す説明図である。
容器３００に設置された傾斜検出装置１０の様子を示す説明図である。
容器３００に設置された傾斜検出装置１０の様子を示す説明図である。
容器４００に設置された傾斜検出装置１０の様子を示す説明図である。
容器４００に設置された傾斜検出装置１０の様子を示す説明図である。
商品ボタンの表示制御について概説する説明図である。
商品ボタンの表示制御について概説する説明図である
商品ボタンの表示制御について概説する説明図である
商品ボタンの表示制御に関するフローチャートである。
商品ボタンの表示制御に関するフローチャートである。
計量装置２０における商品ボタンの表示を説明する説明図である。
計量装置２０における商品ボタンの表示を説明する説明図である。
計量装置２０における商品ボタンの表示を説明する説明図である。
計量装置２０における商品ボタンの表示を説明する説明図である。
計量装置２０における商品ボタンの表示を説明する説明図である。
計量装置２０における商品ボタンの表示を説明する説明図である。
計量装置２０における商品ボタンの表示を説明する説明図である。
計量装置２０における商品ボタンの表示を説明する説明図である。
計量装置２０における表示画面の一例である。
計量装置２０における表示画面の一例である。
計量装置２０における表示画面の一例である。
計量装置２０における表示画面の一例である。
計量装置２０における表示画面の一例である。
計量装置２０における表示画面の一例である。
【発明を実施するための形態】
【０００８】

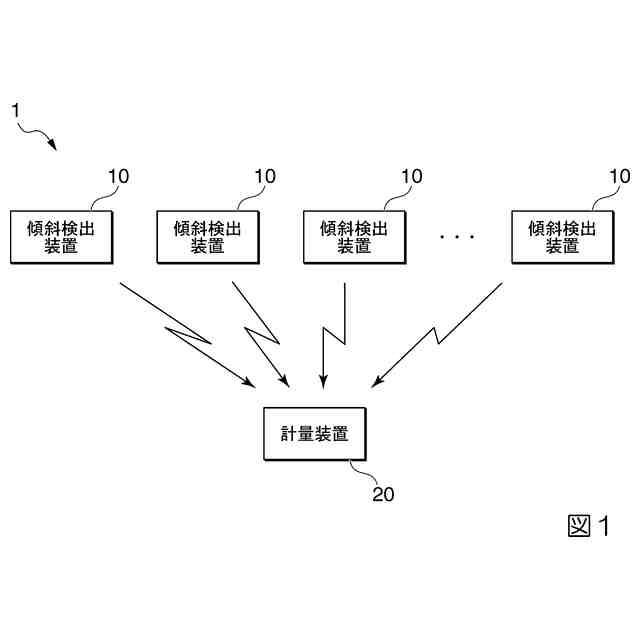

図１は、本発明の実施形態に係る販売処理システム１のネットワーク構成の一例である。販売処理システム１は、重量を計量して販売される商品（量り売り商品）を取り扱う店舗（例えば、スーパーマーケット等）に導入される。
【０００９】
販売処理システム１は、複数台の傾斜検出装置１０と、計量装置２０とを含む。夫々の傾斜検出装置１０と、計量装置２０とは、通信可能に接続されている。なお、本例では、設置されたときの見た目を考慮し、無線（例えば、無線ＬＡＮ（Local Area Network）、Bluetooth（登録商標）等）により接続される例を説明するが、有線により通信可能に接続されるようにしてもよい。
【００１０】

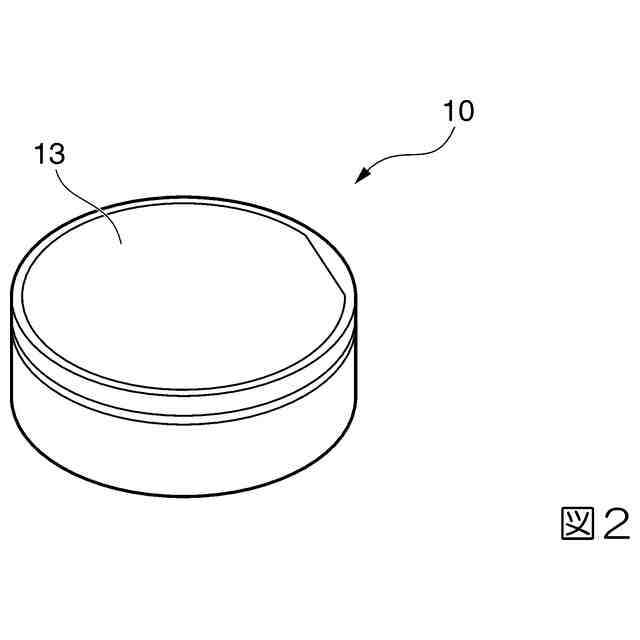

図２は、傾斜検出装置１０の外観の一例を示す説明図である。傾斜検出装置１０は、傾斜（回転）を検出可能なセンサである。傾斜検出装置１０は、傾斜を検出する対象物（本実施形態では、食品の容器等）に設置（装着）され、該対象物（又は、該対象物の一部分）の傾斜動作（回転動作）を検出する。傾斜検出装置１０は、図２に示すように、例えば円筒形状である。
（【００１１】以降は省略されています）
