公開番号2025043165
公報種別公開特許公報(A)
公開日2025-03-28
出願番号2023150512
出願日2023-09-15
発明の名称セキュリティゲート
出願人東芝テック株式会社
代理人個人,個人
主分類G07B 15/00 20110101AFI20250321BHJP(チェック装置)
要約【課題】カートに接触しても転倒しにくいセキュリティゲートを提供する。
【解決手段】
本実施形態のセキュリティゲートは操作パネルと、ポールと、衝撃緩和部材と、を備える。操作パネルは、メッセージを表示する。ポールは、前記操作パネルと端部で接続する。衝撃緩和部材は、前記ポールの前記操作パネルが接続された端部とは異なる方向に位置する端部と接続する天面と、前記ポールに対して水平方向に突出する側面と底面を有する。
【選択図】図3
特許請求の範囲【請求項１】
操作パネルと、
前記操作パネルと端部で接続するポールと、
前記ポールの操作パネルが接続された端部とは異なる端部と接続する天面と、前記ポールに対して水平方向に突出する側面と底面を有する衝撃緩和部材と、
を備えるセキュリティゲート。
続きを表示（約 120 文字）【請求項２】
前記衝撃緩和部材の底面が設置面と接触する位置で前記ポールと接続している請求項１記載のセキュリティゲート。
【請求項３】
前記衝撃緩和部材の側面に弾性体を備える請求項１記載のセキュリティゲート。

発明の詳細な説明【技術分野】
【０００１】
本発明の実施形態は、セキュリティゲートに関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
従来、カートＰＯＳ（ＰｏｉｎｔｏｆＳａｌｅ）やスマホＰＯＳを導入している店舗には不正防止のため決済済みの客だけを通すセキュリティゲートが店舗の出口などに設置されている。このようなセキュリティゲートにおいてスキャナや操作パネルなどの機器がセキュリティゲートの上部に取り付けられている。しかしながら、このような機器が取り付けられたセキュリティゲートは重心が上部側に寄ってしまい、カートのかご部分や車輪などに接触すると転倒しやすく転倒時の衝撃で変形や破損又は客への怪我につながる虞がある。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－１６２４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明が解決しようとする課題はカートに接触しても転倒しにくいセキュリティゲートを提供することにある。
【課題を解決するための手段】
【０００５】
上記課題を達成するために本実施形態のセキュリティゲートは操作パネルと、操作パネルと端部で接続するポールと、ポールの操作パネルが接続された端部とは異なる端部と接続する天面と、ポールに対して水平方向に突出する側面と底面を有する衝撃緩和部材とを備える。
【図面の簡単な説明】
【０００６】
第１の実施形態に係るセキュリティゲートの一例に係る図

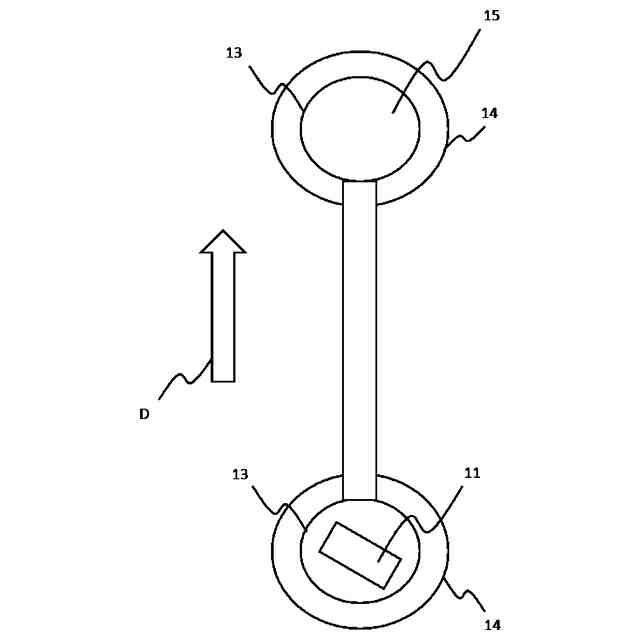

第１の実施形態に係るセキュリティゲートの一例に係る俯瞰図

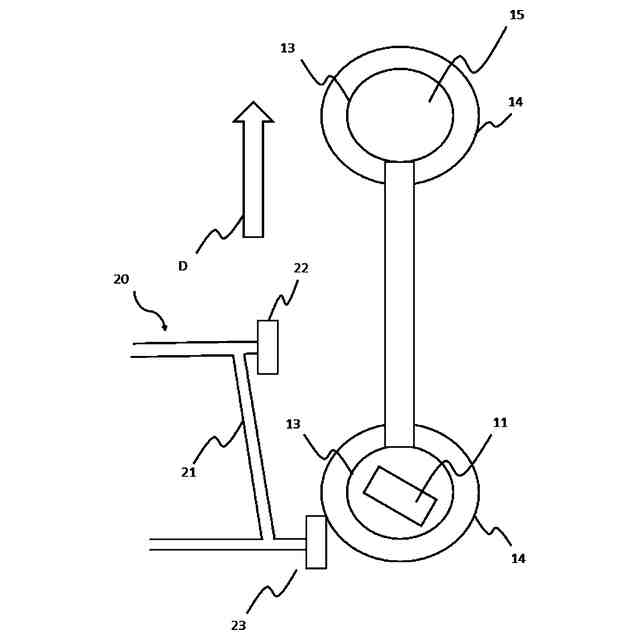

第１の実施形態に係るセキュリティゲートとカートが接触したときの一例を示す図

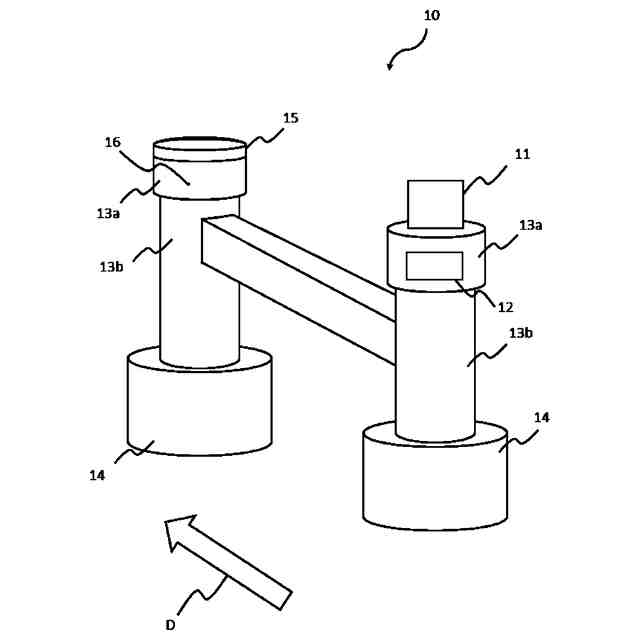

第１の実施形態の変形例に係るセキュリティゲートの一例に係る図
【発明を実施するための形態】
【０００７】
（第１の実施形態）
以下、本実施形態について、図面を参照にしながら説明する。

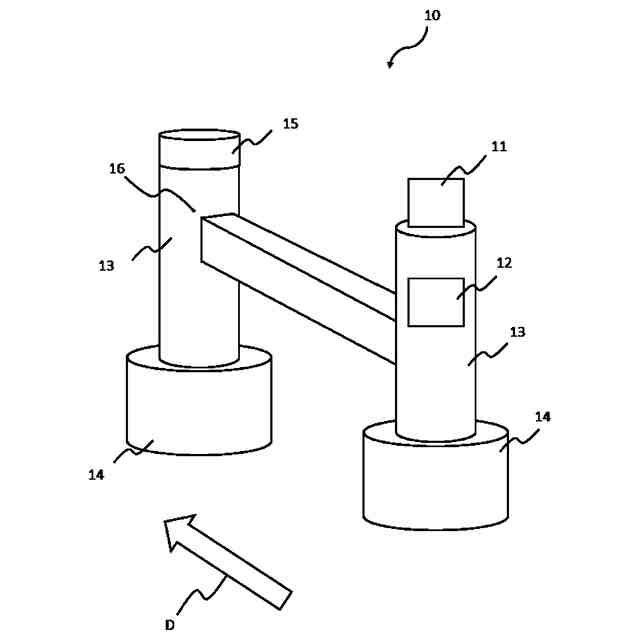

図１は、第１の実施形態に係るセキュリティゲート１０の一例に係る図である。セキュリティゲート１０は操作パネル１１、スキャナ１２、ポール１３、衝撃緩和部材１４、警告ランプ１５、人感センサ１６で構成され、操作パネル１１、スキャナ１２、警告ランプ１５はバスで接続されている。また、セキュリティゲート１０は不図示の取引履歴を管理するサーバと有線または無線ＬＡＮ（Ｌｏｃａｌａｒｅａｎｅｔｗｏｒｋ）で接続されている。客又はカート２０は進行方向Ｄに向けて進行することでセキュリティゲート１０を通過する。なお、本実施形態ではセキュリティゲート１０は、図１のような２本の棒状の部材が聞知して屹立する形状に限らず、一体成型されていても良い。
【０００８】
また、ポール１３のセキュリティゲート１０の設置面方向に位置する端部とは異なる端部である天面又は天面近傍に操作パネル１１、スキャナ１２、警告ランプ１５や人感センサ１６を備えている。そのため、操作パネル１１、スキャナ１２や警告ランプ１５、人感センサ１６と接続または内蔵したポール１３は天面付近が重くなり、ポール１３の天面付近に重心が偏る。そのためポール１３にカート２０などが接触すると重心がぶれて容易に転倒する。
【０００９】
操作パネル１１はセキュリティゲート１０に関する操作又は指示を表示する。操作パネル１１は例えば、ディスプレイと接触センサによって構成され、操作者が接触した座標情報に応じた処理を実行する。操作パネル１１はディスプレイに客に対する指示などを表示する。操作パネル１１が表示する指示として例えば、客にゲートの通過を許可する「お通りください」や、客が不正にゲートを通過することを防ぐための「お戻りください」などである。また、操作パネル１１は警告ランプ１５の発光に関する設定の他、ディスプレイに表示する指示の設定に関する操作などを受け付ける。
【００１０】
スキャナ１２は客が行った取引情報を読み取る。スキャナ１２は客がかざした取引情報と関連付けられた一次元コード又は２次元コード等のコード情報を読み取り、客が正常な取引を行ったかをサーバに問い合わせる。なお、本実施形態ではスキャナは操作パネル１１に内蔵された機器であっても良い。
（【００１１】以降は省略されています）
