発明の名称物品供給装置
出願人株式会社バンダイ
代理人
主分類G07F 11/00 20060101AFI20250702BHJP(チェック装置)
要約【課題】利便性が向上した物品供給装置を提供する。
【解決手段】物品供給装置1であって、本体部3と、本体部3に装着可能、且つ第1の物品P1を収容可能な第1収容部11、および第2の物品P2を収容可能な第2収容部12と、物品を供給可能な供給部10と、を備えている。そして、第2収容部12においては、収容されている第2の物品P2の数に応じて、物品の高さ位置を調整可能に構成されている。これにより、第2の物品P2の選別・送り出しを行う手段との当接を安定した状態とすることができる。
【選択図】図3

特許請求の範囲【請求項１】
物品供給装置であって、
本体部と、
物品を収容可能、かつ前記本体部に装着可能であって、前記本体部に装着されている第１状態と、前記本体部から取り外されている第２状態と、をとり得るように構成されている収容部と、
前記本体部に設けられ、前記物品を供給可能な供給部と、
を備え、
前記収容部は、前記物品を載置可能な載置部、及び操作部を含み、前記載置部は、前記操作部の操作に基づき水平状態を保ちつつ上位置と下位置との間で上下動可能に構成され、前記収容部に収容されている前記物品の数に応じて、前記物品の高さ位置を調整可能に構成され、前記載置部が上位置にあることを条件として、本体部から引き出し可能に構成され、前記供給部は、前記収容部が前記第１状態にあることを条件として、前記物品を供給可能に構成されている、物品供給装置。
続きを表示（約 1,000 文字）【請求項２】
請求項１に記載の物品供給装置であって、
前記収容部は、前記物品を与圧可能な与圧部を含み、
前記与圧部は、前記収容部に収容されている前記物品をその下部から与圧可能に構成されている、物品供給装置。
【請求項３】
請求項２に記載の物品供給装置であって、
前記与圧部は、第１与圧部と第２与圧部とを含み、
前記第１与圧部は、前記収容部に収容されている前記物品の前記供給部による供給方向の前方を与圧可能であり、
前記第２与圧部は、前記収容部に収容されている前記物品の前記供給方向の後方を与圧可能に構成されている、物品供給装置。
【請求項４】
請求項３に記載の物品供給装置であって、
前記第１与圧部、及び前記第２与圧部は、弾性部材により構成されている、物品供給装置。
【請求項５】
請求項４に記載の物品供給装置であって、
前記供給部は、前記収容部に収容されている複数の前記物品のうち、最も上に位置している前記物品を供給可能に構成されている、物品供給装置。
【請求項６】
請求項５に記載の物品供給装置であって、
前記供給部は、前記物品を送出可能な送出部を含み、
前記送出部は、前記収容部に収容され、最も上に位置している前記物品を送出可能に構成されている、物品供給装置。
【請求項７】
請求項６に記載の物品供給装置であって、
前記第１与圧部は、前記送出部の直下に設けられている、物品供給装置。
【請求項８】
請求項７に記載の物品供給装置であって、
前記送出部は、回転ローラー部として構成され、
前記回転ローラー部は、前記収容部に収容されている前記物品を水平方向に送出可能に構成されている、物品供給装置。
【請求項９】
請求項８に記載の物品供給装置であって、
前記回転ローラー部は、その断面が真円ではない形状を成し、前記物品と接触可能な第１周面と前記物品と接触しない第２周面とを含むように構成されている、物品供給装置。
【請求項１０】
請求項１に記載の物品供給装置であって、
前記収容部は、前記供給部からの前記物品の供給方向と前記本体部からの引き出し方向とが同一方向となるように構成されている、物品供給装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、物品供給装置に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
従来、自動販売機としてカード状の物品を供給できる物品供給装置がある。例えば特許文献１においては、カード販売機は、コインを投入してハンドルを操作すると、外部取出口からカード入りパックの先端が、カードカバーに被包された状態で突出する。したがって、カード先端の突出量が整う前ではカード先端はカードカバーにガードされて手指で摘まれて無理に引き出されることが確実に禁止される一方、カードカバーはカード先端の突出量が整うと、カード先端を残して外部取出口内に没入するから、その後は、カード先端を手指で摘んで引き出すことを許容する構成、が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２００５－１８２３１９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１においては、ハンドル操作を伴うカード状の物品の提供であって、操作が面倒ある。また、特許文献１においては、装置自体の取り扱い性を向上させる構成についての言及もなく、提供できる物品については複数種の物品の提供ができない等、その利便性に課題を有している。
【０００５】
本発明は、利便性が向上した物品供給装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明の一態様の物品供給装置は、本体部と、本体部に装着可能、且つ物品を収容可能な収容部と、収容部に設けられ、物品を供給可能な供給部と、を備え、収容部は、収容部に収容されている物品の数に応じて、物品の高さ位置を調整可能に構成されている、ものである。
【発明の効果】
【０００７】
本発明によれば、利便性が向上した物品供給装置を提供することができる。
【図面の簡単な説明】
【０００８】

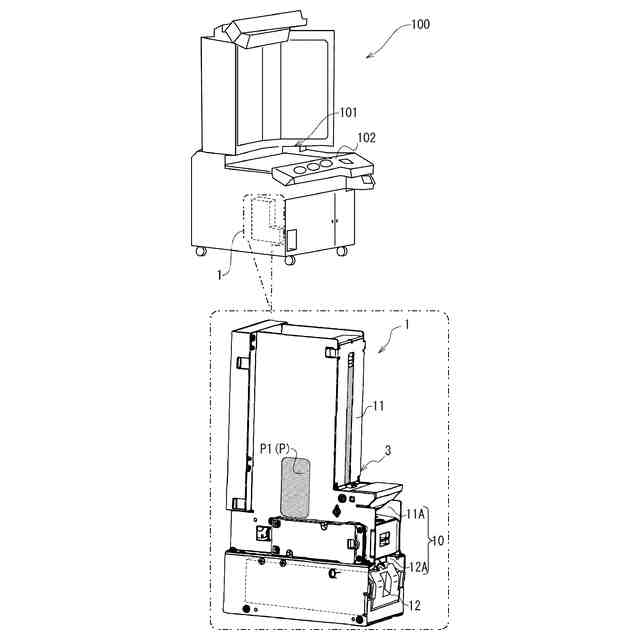

本発明の一態様の物品供給装置及びゲーム実行部の斜視図である。

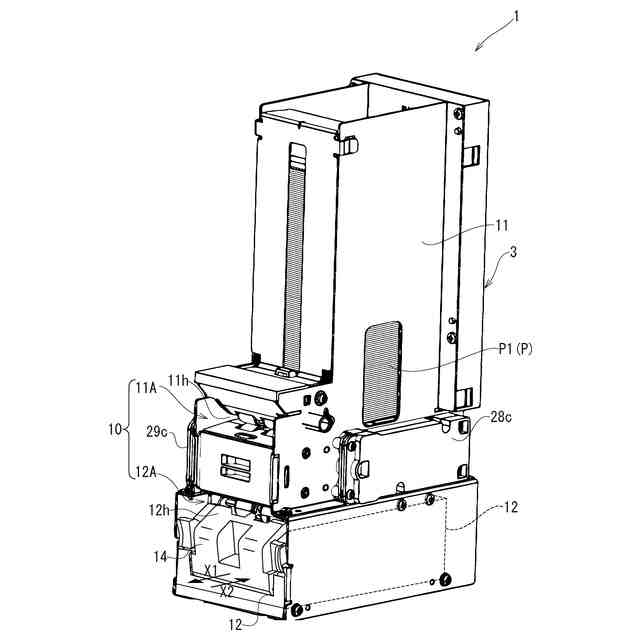

物品供給装置を右側方から見た斜視図である。

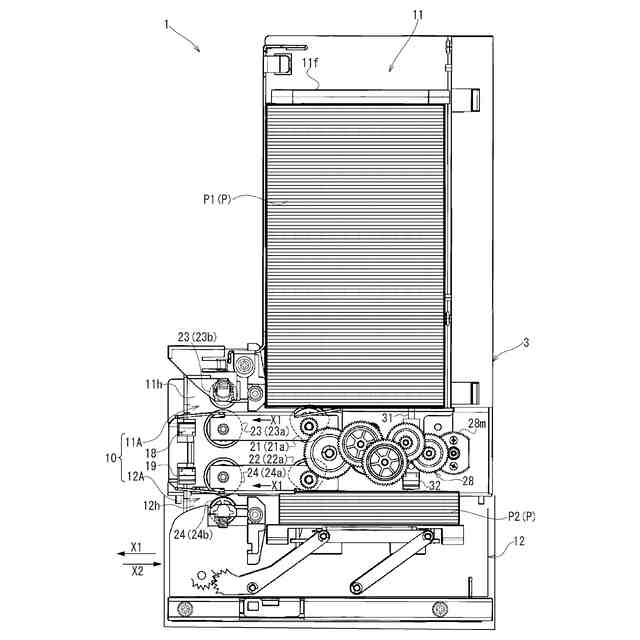

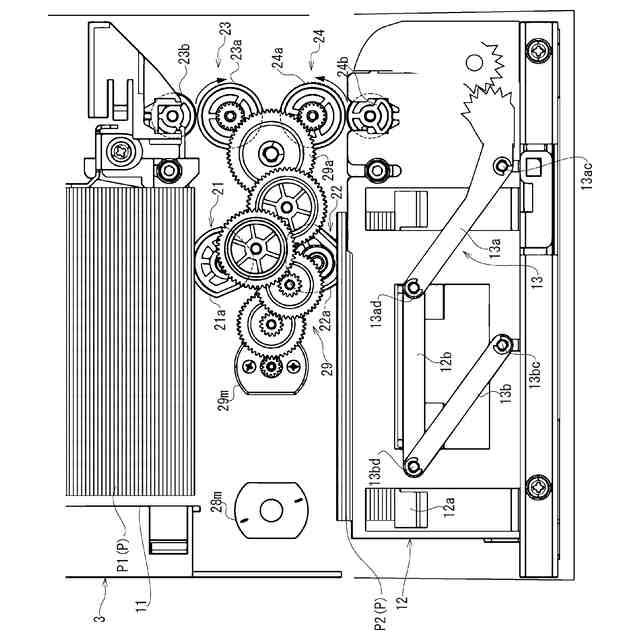

物品供給装置の内部構造を右側方から見た側面図である。

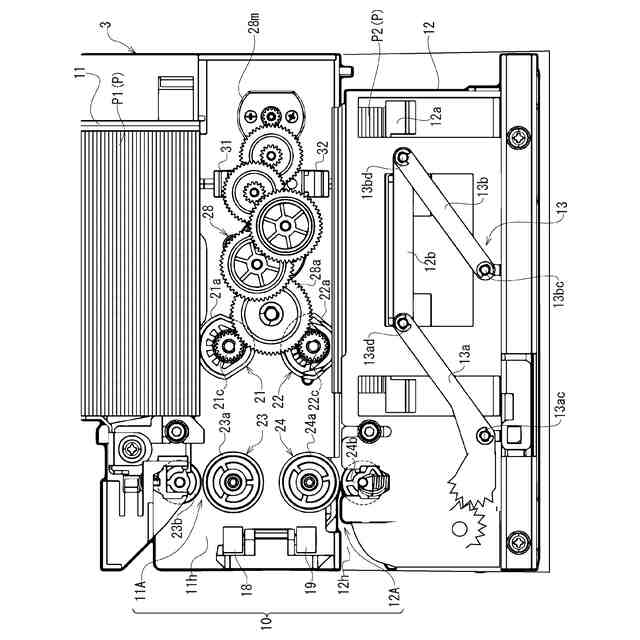

第１送出部及び第２送出部の駆動機構を示す側面図である。
第３送出部及び第４送出部の駆動機構を示す側面図である。

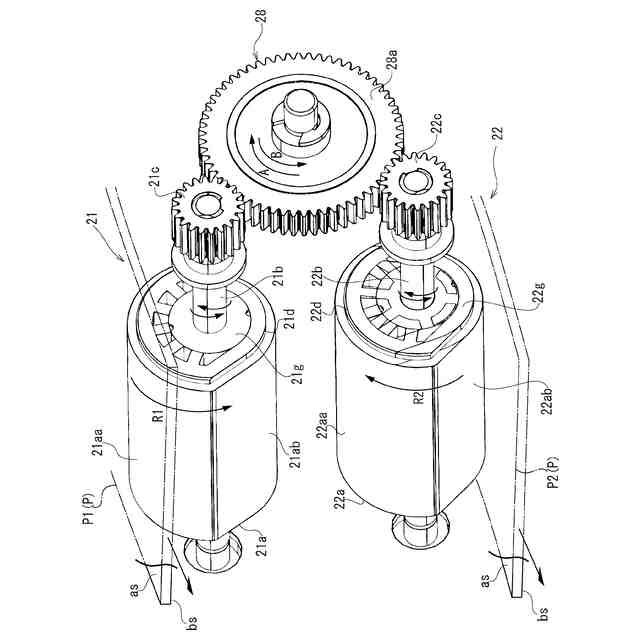

第１送出部及び第２送出部を示す斜視図である。

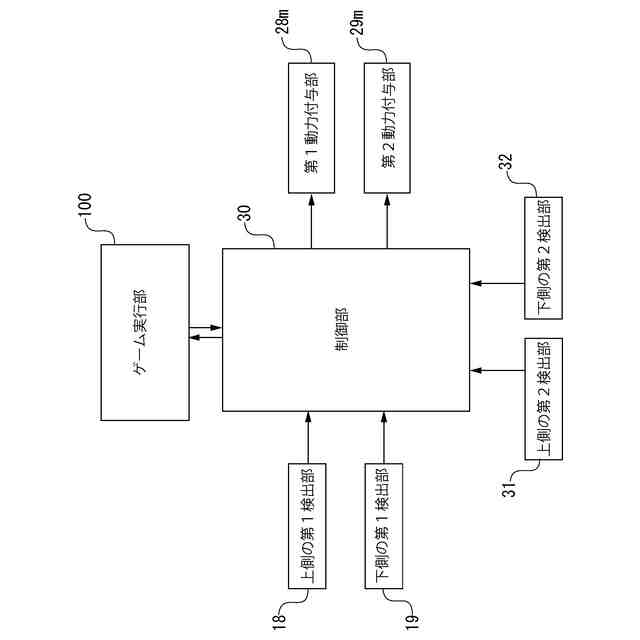

制御部を含む制御系のブロック図である。

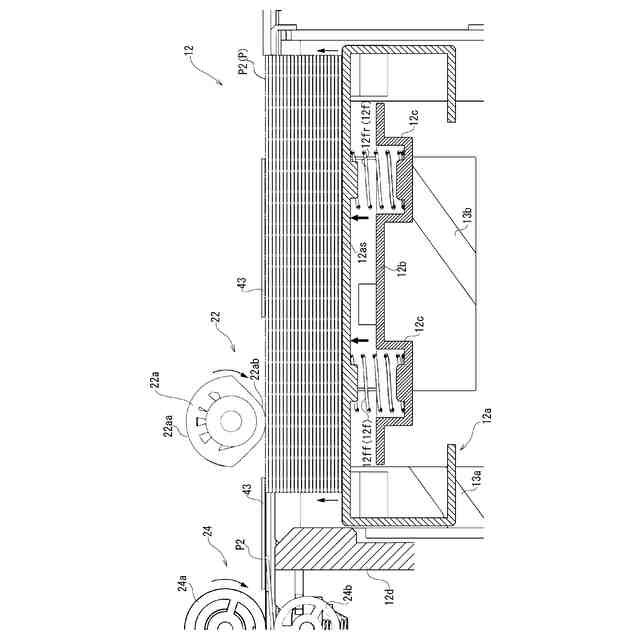

第２収容部の与圧構造を示す要部断面図である。

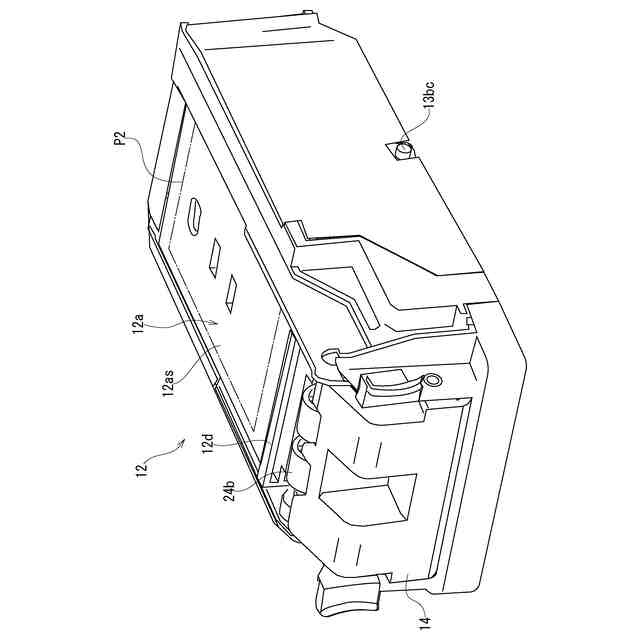

第２収容部を本体部から取り出した状態を示す斜視図である。
第２収容部の載置部が上がった状態のリンク構造を示す斜視図である。
第２収容部の載置部が下がった状態のリンク構造を示す斜視図である。
第２収容部の操作部の他の形態を示す斜視図である。
第１供給部における第１の物品の送出し初期状態を示す動作説明図である。
第１供給部における第１の物品の送出し中段状態を示す動作説明図である。
第１供給部における第１の物品の送出し終段状態を示す動作説明図である。
第１供給部における第１の物品の落下時の状態を示す動作説明図である。
第２供給部における第２の物品の送出し初期状態を示す動作説明図である。
第２供給部における第２の物品の送出し中段状態を示す動作説明図である。
第２供給部における第２の物品の送出し終段状態を示す動作説明図である。
第２供給部における第２の物品の落下時の状態を示す動作説明図である。
【発明を実施するための形態】
【０００９】
以下、本発明の一態様である物品供給装置について、図を参照して説明する。
図１は、物品供給装置１及びゲーム実行部１００の斜視図である。
【００１０】
物品供給装置１は、ゲームセンターなどに設置されて、例えば、ディスプレイ１０１やゲーム操作部１０２等を備えゲーム実行部（ゲーム機）の本体内部に組み込まれている。このゲーム実行部１００は、所定の代価の支払いを条件としてゲームを実行可能なものであるが、例えば、ゲーム実行部１００におけるゲームの結果に関連させてカード状の物品Ｐを装置前面側（図においては左前方側）から供給する。また、単に、代価の支投入によって物品Ｐを供給できるようにも構成されている。
