公開番号2025094215
公報種別公開特許公報(A)
公開日2025-06-24
出願番号2025050198,2024008798
出願日2025-03-25,2019-09-19
発明の名称模型部品
出願人株式会社バンダイ
代理人弁理士法人大塚国際特許事務所
主分類A63H 3/52 20220101AFI20250617BHJP(スポーツ;ゲーム;娯楽)
要約【課題】安定した品質でグラデーションを知覚可能な模型部品を提供する。
【解決手段】半透明の第1の色の材料で形成され凹凸を有する第1の層21が、半透明の第2の色の材料で形成され凹凸を有する第2の層22の上に積層されて構成される模型部品1であって、第1の層21は突起部を有し、第2の層22は開口を有し、突起部が開口を貫通することにより、第1の層21及び第2の層22が結合される。
【選択図】図1
特許請求の範囲【請求項１】
半透明の第１の色の材料で形成され凹凸を有する第１の層が、半透明の第２の色の材料で形成され凹凸を有する第２の層の上に積層されて構成される模型部品であって、
前記第１の層は突起部を有し、前記第２の層は開口を有し、前記突起部が前記開口を貫通することにより、前記第１の層及び前記第２の層が結合され、
前記第１の層は、前記突起部を有する第１の端部とは逆側の第１の裾部を有し、
前記第２の層は、前記開口を有する第２の端部とは逆側の第２の裾部を有し、
前記結合された状態において、前記第１の裾部は前記第２の裾部よりも結合部の近くに位置し、
前記第１の層は、前記第１の裾部における厚みが、前記第１の端部における厚みよりも薄く、
前記第２の層は、前記第２の裾部における厚みが、前記第２の端部における厚みよりも薄い、
模型部品。
続きを表示（約 770 文字）【請求項２】
前記第１の裾部、及び、前記第２の裾部の各表面には、凸形状の第１の模様が形成され、
前記第１の模様は前記第１の層、及び、前記第２の層の裏側から視認可能である、
請求項１に記載の模型部品。
【請求項３】
前記第１の裾部、及び、前記第２の裾部の各裏面には、凹形状の第２の模様が形成され、
前記第２の模様は前記第１の層、及び、前記第２の層の表側から視認可能である、
請求項２に記載の模型部品。
【請求項４】
前記第１の裾部、及び、前記第２の裾部の各側面には、シボ加工が施されている、請求項１から３のいずれか１項に記載の模型部品。
【請求項５】
前記第１の層と前記第２の層とは不均一な間隔を隔てて積層されている、請求項１から４のいずれか１項に記載の模型部品。
【請求項６】
前記第２の層は、積層された複数の層により形成され、
前記複数の層のそれぞれは、前記突起部を貫通させるための開口と裾部とを有し、
前記開口と裾部との距離は、前記複数の層のうち下側に位置する層ほど長い、請求項１から５のいずれか１項に記載の模型部品。
【請求項７】
前記材料は、偏光材料を含む、請求項１から６のいずれか１項に記載の模型部品。
【請求項８】
前記偏光材料は偏光パール紛である、請求項７に記載の模型部品。
【請求項９】
前記第１の色、及び、前記第２の色は、互いに同系色、類似色、または、反対色の関係を有する色である請求項１から８のいずれか１項に記載の模型部品。
【請求項１０】
前記模型部品は、人形模型のスカートレース部品である請求項１から９のいずれか１項に記載の模型部品。

発明の詳細な説明【技術分野】
【０００１】
本発明は、模型部品に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
いわゆるプラモデル（登録商標）と呼ばれるような組み立て模型の部品（パーツとも言う）、例えば、玩具の顔に着色する際は、一か所一か所、人の手で色を塗ったり、彩色個所に開口部が設けられたマスクを利用してスプレーで塗装したりすることが行われている（特許文献１を参照）。また、複数の印刷機とコンベアを備えた彩色装置を利用して塗装を自動化したものも提案されている（特許文献２を参照）。
【先行技術文献】
【特許文献】
【０００３】
実公平3-34226号公報
特開平8-47585号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、複数パーツが積層されてなる模型部品において、色の濃度が部位によって変化するようなグラデーションを施すには技量が必要であり、品質を安定させるのは困難である。また、塗装用の彩色装置を用いる場合、追加の設備投資や、設備が大型化するという問題もある。
【０００５】
本発明は、安定した品質でグラデーションを知覚可能な模型部品を提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記課題を解決するための本発明は、模型部品であって、
半透明の第１の色の材料で形成され凹凸を有する第１の層が、半透明の第２の色の材料で形成され凹凸を有する第２の層の上に積層されて構成される模型部品であって、
前記第１の層は突起部を有し、前記第２の層は開口を有し、前記突起部が前記開口を貫通することにより、前記第１の層及び前記第２の層が結合され、
前記第１の層は、前記突起部を有する第１の端部とは逆側の第１の裾部を有し、
前記第２の層は、前記開口を有する第２の端部とは逆側の第２の裾部を有し、
前記結合された状態において、前記第１の裾部は前記第２の裾部よりも結合部の近くに位置し、
前記第１の層は、前記第１の裾部における厚みが、前記第１の端部における厚みよりも薄く、
前記第２の層は、前記第２の裾部における厚みが、前記第２の端部における厚みよりも薄い、
模型部品。
【発明の効果】
【０００７】
本発明によれば、安定した品質でグラデーションを知覚可能な模型部品を提供することができる。
【図面の簡単な説明】
【０００８】
実施形態に対応する模型部品１の構造の一例を説明するための図である。

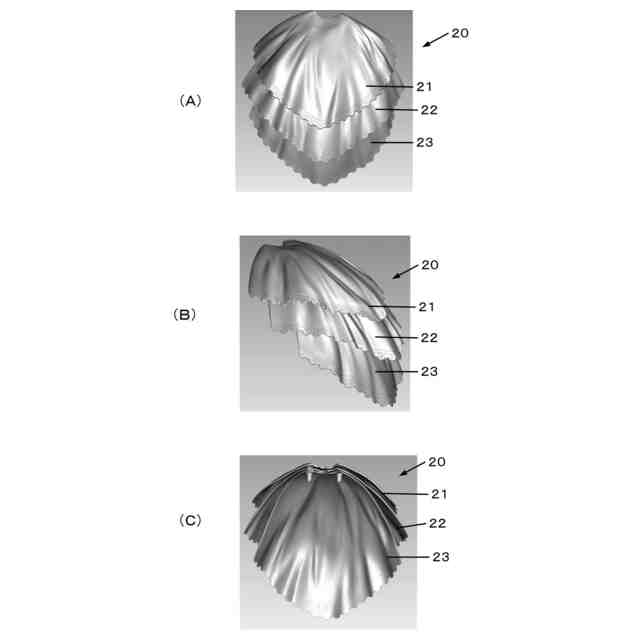

実施形態に対応するスカートレース部品２０の構造の一例を説明するための図である。
実施形態に対応するスカートレース部品２０の断面構造の一例を説明するための図である。

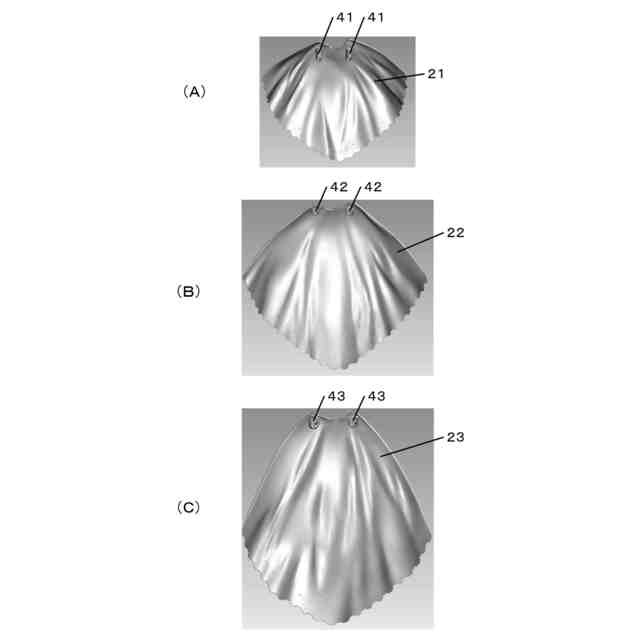

実施形態に対応するスカートレース部品２０を構成する各層の構造の一例を説明するための図である。

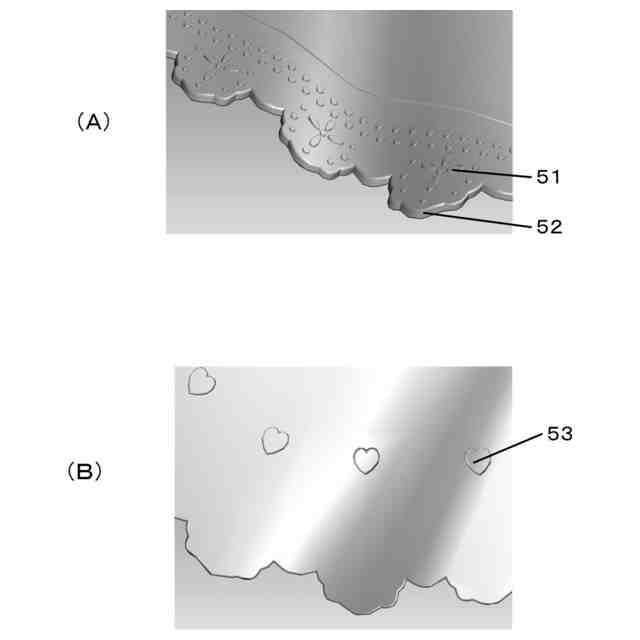

実施形態に対応するするの各層の面に施された模様の一例を説明するための図である。
【発明を実施するための形態】
【０００９】
以下、発明の例示的な実施形態について図面を参照して説明する。なお、各図において、同じ参照符号は、同じ要素を示している。また、各図において、紙面に対する上下左右方向を、本実施形態における部品（またはパーツ）の上下左右方向として、本文中の説明の際に用いることとする。なお本発明は、以下に説明する実施形態おいて成形材料としてポリスチレンを例示するがこれに限定されず、他の材質（ポリエチレン、ＡＢＳ等の熱可塑性樹脂、熱硬化性樹脂、金属等）の利用を排除するものではない。
【００１０】

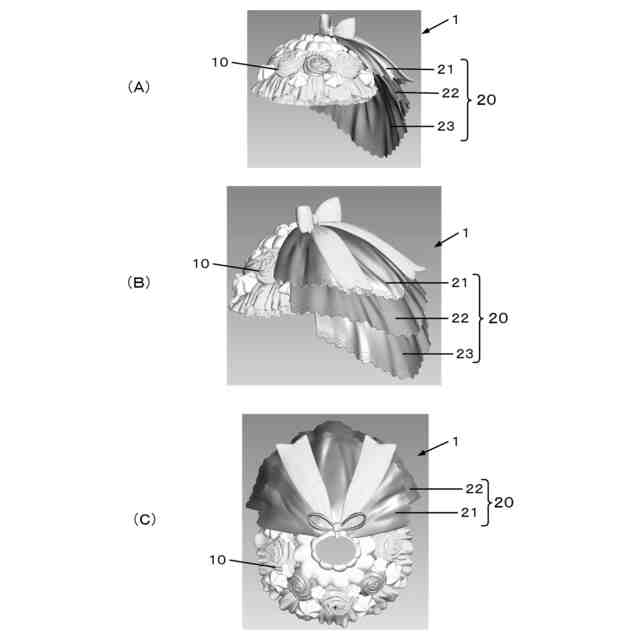

図１は、実施形態に対応する模型部品の外観の一例を示す図である。図１（A）から図１（Ｃ）は、本実施形態に対応する人形玩具のスカートの模型部品１の一例を、異なる角度からそれぞれ示す。模型部品１は、スカート部品１０と、スカートレース部品２０とから構成されている。スカートレース部品２０は、最も上側に位置する第１の層２１、中央に位置する第２の層２２、最も下側に位置する第３の層２３の３層が積層されて構成されている。本実施形態では、積総数を３としているが、実施形態は３層に限定されるものではなく、２層であってもよいし、４層以上であってもよい。
（【００１１】以降は省略されています）
