公開番号2025087893
公報種別公開特許公報(A)
公開日2025-06-10
出願番号2025039812,2023044284
出願日2025-03-12,2023-03-20
発明の名称玩具
出願人株式会社バンダイ
代理人
主分類A63H 33/00 20060101AFI20250603BHJP(スポーツ;ゲーム;娯楽)
要約【課題】物品供給装置などの自動販売の形態を取り得るゲーム用の玩具を提供する。
【解決手段】物品供給装置から供給可能な第1形態1F(カプセル形態)と、遊戯可能な第2形態2F(ゲーム形態)と、に変化可能な玩具1であって、玩具1は、主部品(台座部11、外殻部品12、枠部品13)、及び副部品30を含む本体部5を備え、主部品は、第1形態1Fにおける外殻10sの一部を成し、副部品30は、第1形態1Fにおける外殻10sの一部を成さず、第2形態2Fにおいて、主部品に載置可能に構成されている。
【選択図】図3

特許請求の範囲【請求項１】
物品供給装置から供給可能な第１形態と、遊戯可能な第２形態と、に変化可能な玩具で
あって、
第１外殻部品と第２外殻部品と第３外殻部品とを含んでいる本体部を備え、
前記第１外殻部品及び前記第２外殻部品の外表面は、同一形状を成し、前記第３外殻部品
の外表面は、前記第１外殻部品及び前記第２外殻部品の外表面とは異なる形状を成し、
前記第３外殻部品は、円型かつ平板形状の複数の枠部品を含み、当該複数の枠部品の各々は、副部品を保持し、前記第１外殻部品及び前記第２外殻部品の直立方向の厚みよりも薄く構成され、前記第１形態において、積層状態に設けられている、
玩具。
続きを表示（約 970 文字）【請求項２】
請求項１に記載の玩具であって、
前記本体部は、前記第１形態において転動可能に構成され、
前記第２形態において転動不能に構成されている、
玩具。
【請求項３】
請求項２に記載の玩具であって、
前記第１外殻部品及び前記第２外殻部品は、前記第１形態において、外殻の一部を成し
、
前記第３外殻部品は、前記第１形態において、外殻の一部を成さない副部品を含んでい
る、
玩具。
【請求項４】
請求項３に記載の玩具であって、
前記副部品は、前記第１形態において、外部から視認不可能に構成され、前記第２形態
において、外部から視認可能に構成されている、
玩具。
【請求項５】
請求項３又は４に記載の玩具であって、
前記枠部品は、前記第１形態において、その外周面が前記外殻の一部を成している、
玩具。
【請求項６】
請求項５の何れか一項に記載の玩具であって、
前記枠部品は、前記第１形態において、前記第１外殻部品、及び前記第２外殻部品によ
り挟持可能に構成されている、
玩具。
【請求項７】
請求項３に記載の玩具であって、
前記第１外殻部品、前記第２外殻部品、及び前記枠部品は、前記第１形態において、前
記外殻の連続する外表面を構成している、
玩具。
【請求項８】
請求項１～４の何れか一項に記載の玩具であって、
前記第１外殻部品、前記第２外殻部品、及び前記枠部品は、前記第２形態において、不
使用部品を構成している、
玩具。
【請求項９】
請求項５に記載の玩具であって、
前記本体部は、略同一の外観形状を成している複数の前記枠部品を含んでいる、
玩具。
【請求項１０】
請求項９に記載の玩具であって、
前記枠部品は、中央部に貫通穴が形成され、前記第１形態において、前記貫通穴に軸部
品が挿通されて、前記積層状態を成すように構成されている、
玩具。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、玩具に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
従来、携帯用のゲーム玩具がある。このゲーム玩具は、例えば特許文献１には、表面が平滑な自己接着性を有する柔軟合成樹脂製のマージャン牌積重ね整列及び捨牌用板と硬質合成樹脂製のマージャン牌と表面が平滑な自己接着性を有する柔軟合成樹脂製の自牌保持板とから成る携帯用マージャン用具、が開示されている。
【先行技術文献】
【特許文献】
【０００３】
実開昭５３－１４２８８４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１においては、このゲーム玩具は、単に携帯用というだけのものであり、その包装構造については特定されていない。したがって、特許文献１においては、販売形態においては通常の店頭販売を前提としており、販売形態において汎用性がないのが現状であった。
【０００５】
本発明は、梱包形態を特定化するとで、物品供給装置などの自動販売の形態を取り得るゲーム用の玩具を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明の一態様の玩具は、物品供給装置から供給可能な第１形態と、遊戯可能な第２形態と、に変化可能な玩具であって、第１外殻部品と第２外殻部品と第３外殻部品とを含んでいる本体部を備え、第１外殻部品及び第２外殻部品の外表面は、同一形状を成し、第３外殻部品の外表面は、第１外殻部品及び第２外殻部品の外表面とは異なる形状を成している。
【発明の効果】
【０００７】
本発明によれば、物品供給装置などの自動販売の形態を取り得るゲーム用の玩具を提供することができる。
【図面の簡単な説明】
【０００８】

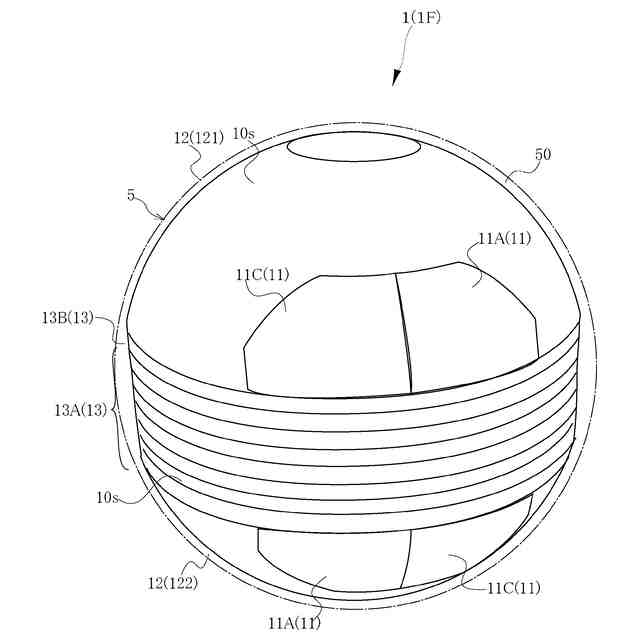

本発明の第１の態様における玩具の第１形態を示す斜視図である。
図１に示す第１形態の側面図である。

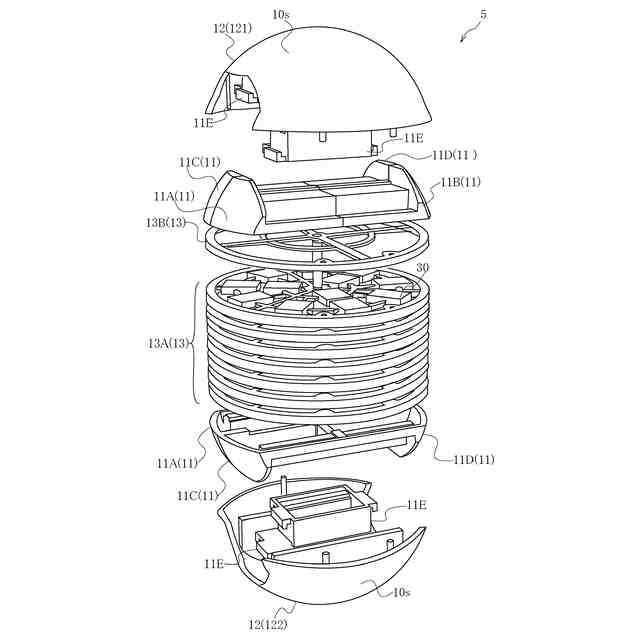

図１に示す玩具の分解途中の斜視図である。

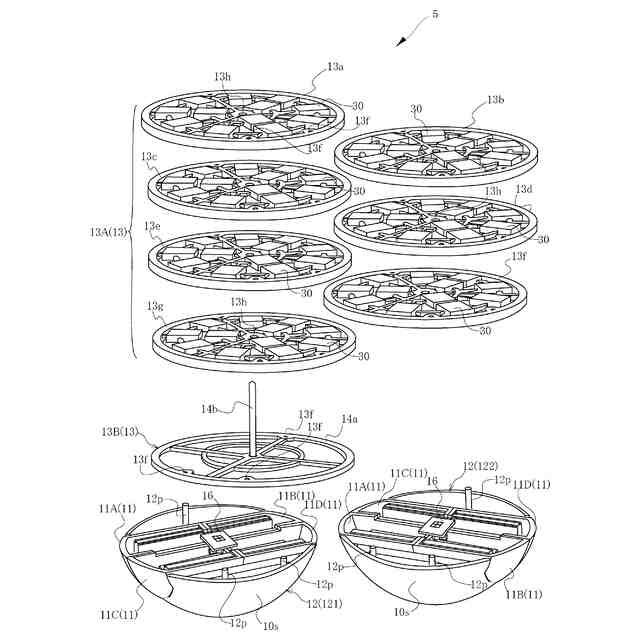

図１に示す玩具の分解状態を示す斜視図である。

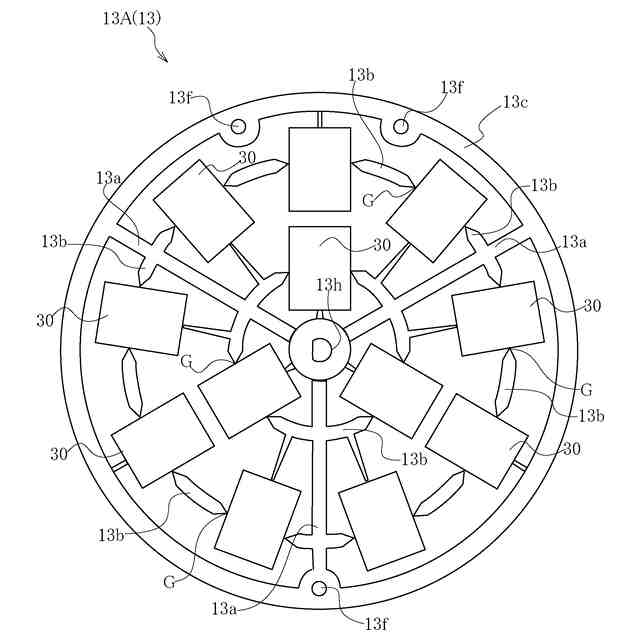

図３に示す枠部品の平面図である。

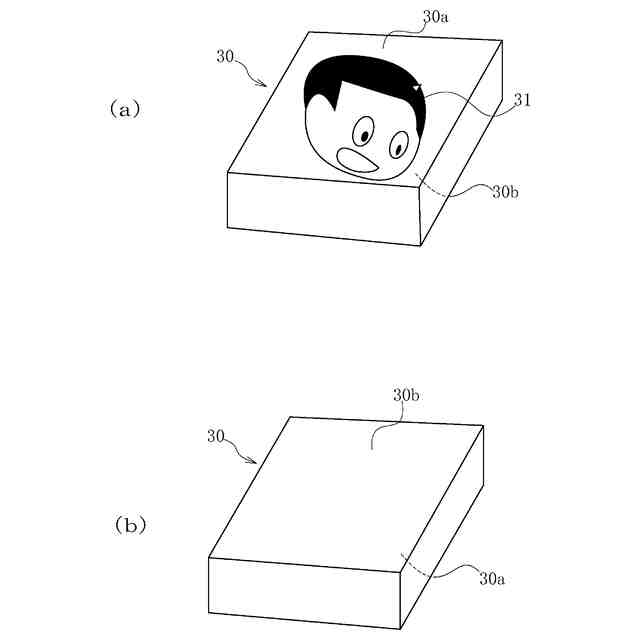

副部品の斜視図であって、（ａ）は、副部品の表面側を示す斜視図、（ｂ）は、副部品の裏面側を示す斜視図である。

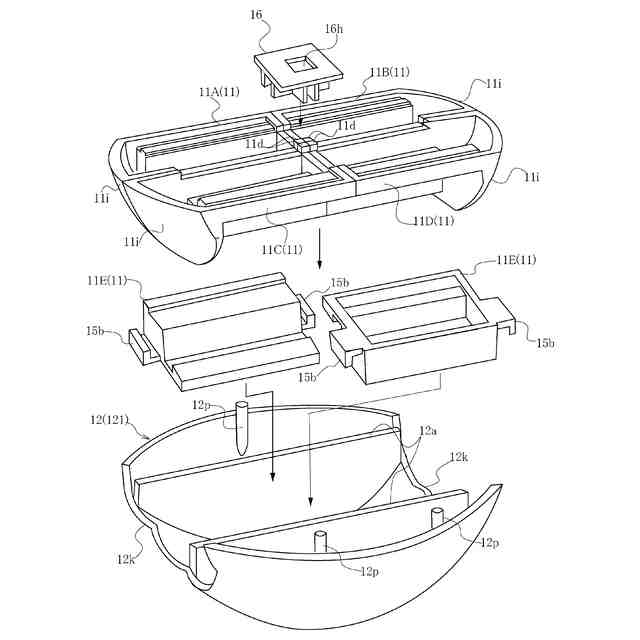

図１に示す玩具における台座部の収納構造を示す分解斜視図である。

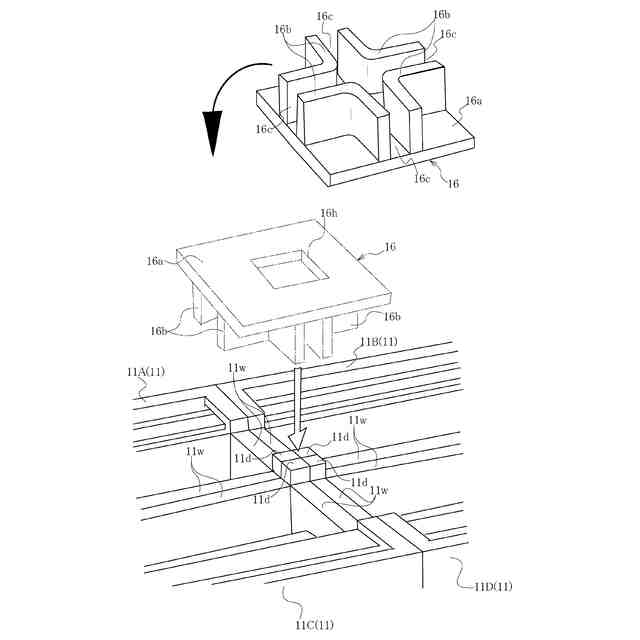

図７に示す台座部の連結構造の拡大斜視図である。
台座部の組み立て方を示す斜視図であって、（ａ）は、組み立て途中の斜視図、（ｂ）は、組み立て状態の斜視図である。
玩具の第２形態を示す斜視図である。
【発明を実施するための形態】
【０００９】
以下、本発明の一態様である玩具１について、図を参照して説明する。
図１は、玩具１の第１形態１Ｆにおける斜視図であり、図２は、玩具１の第１形態１Ｆにおける側面図である。
【００１０】
図１に示すように、第１形態１Ｆの玩具１は、外観的にはカプセル形態として球形を成している。この第１形態１Ｆの玩具１は、半球形の２つの第１、第２外殻部品１２（１２１，１２２）と、第１、第２外殻部品１２の外殻１０ｓを構成するように当該外殻部品１２内に収容された複数の台座部１１と、第１、第２外殻部品１２の間に設けられた円盤形状の複数の枠部品１３（第３外殻部品）と、を備えている。
（【００１１】以降は省略されています）
