公開番号2025094185
公報種別公開特許公報(A)
公開日2025-06-24
出願番号2025049037,2022087086
出願日2025-03-24,2020-09-30
発明の名称玩具部品、及び、模型玩具
出願人株式会社バンダイ
代理人弁理士法人大塚国際特許事務所
主分類A63H 3/36 20060101AFI20250617BHJP(スポーツ;ゲーム;娯楽)
要約【課題】より精密でありながらも容易に完成可能な玩具部品を提供する。
【解決手段】第1の部材110と、第2の部材120とが係合して構成される玩具部品100であって、第1の部材110は、第1の間隔で配置された複数の第1の突起部と、複数の第1の突起部のそれぞれの一部分と一体化された第1の本体部とを備え、第2の部材120は、第1の間隔で配置された複数の第2の突起部と、複数の第2の突起部のそれぞれの一部分と一体化された第2の本体部とを備え、第1の部材110と第2の部材120とが係合する場合に、第1の突起部のうち第1の本体部と一体化されていない部分が、第2の本体部と一体化している第2の突起部の間に配置され、第2の突起部のうち第2の本体部と一体化されていない部分が、第1の本体部と一体化している第1の突起部の間に配置される。
【選択図】図1
特許請求の範囲【請求項１】
第１の部材と、第２の部材とが係合して構成される玩具部品であって、
前記第１の部材は、
第１の間隔で配置された複数の第１の突起部と、
前記複数の第１の突起部のそれぞれの一部分と一体化された第１の本体部とを備え、
前記第２の部材は、
前記第１の間隔で配置された複数の第２の突起部と、
前記複数の第２の突起部のそれぞれの一部分と一体化された第２の本体部とを備え、
前記第１の部材と前記第２の部材とが係合する場合に、
前記第１の突起部のうち前記第１の本体部と一体化されていない部分が、前記第２の本体部と一体化している前記第２の突起部の間に配置され、
前記第２の突起部のうち前記第２の本体部と一体化されていない部分が、前記第１の本体部と一体化している前記第１の突起部の間に配置される、玩具部品。
続きを表示（約 690 文字）【請求項２】
前記第１の本体部は、前記第２の本体部と係合する第１の係合部を備え、
前記第２の本体部は、前記第１の本体部の前記第１の係合部と係合する第２の係合部を備える
請求項１に記載の玩具部品。
【請求項３】
前記第１の係合部は、前記第１の部材の横方向に凹部と凸部が交互に配列されて形成され、かつ、前記凸部は前記第１の突起部の位置に形成されており、
前記第２の係合部は、横方向の凹凸により形成され、凸部は前記第２の突起部の位置に形成されている、請求項２に記載の玩具部品。
【請求項４】
前記第２の係合部は、前記第２の突起部のうち両端に位置する突起部を先端位置まで覆う凸部を有し、前記凸部により前記第１の部材を挟み込む、請求項３に記載の玩具部品。
【請求項５】
前記複数の第１の突起部と、前記複数の第２の突起部とは、奥行方向の最大幅の異なる突起部をそれぞれ含む、請求項１から４のいずれか１項に記載の玩具部品。
【請求項６】
前記複数の第１の突起部と、前記複数の第２の突起部とは、個々の突起部において奥行方向の幅の変化の態様が異なる突起部を含む、請求項１から５のいずれか１項に記載の玩具部品。
【請求項７】
前記第１の部材と前記第２の部材とが係合すると、前記第１の本体部の背面と、前記第２の本体部の背面とが連続する平面を形成する、請求項１から６のいずれか１項に記載の玩具部品。
【請求項８】
請求項１から７のいずれか１項に記載の玩具部品を備えた模型玩具。

発明の詳細な説明【技術分野】
【０００１】
本発明は、玩具部品、及び、模型玩具に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
シイタケディテールと呼ばれる模型玩具の細部をより精密に表現するための玩具部品が存在する（非特許文献１を参照）。
【先行技術文献】
【非特許文献】
【０００３】
スジボリ堂、"しいたけディテール用のエッチングノコギリです。ガンプラのダクト、装甲をプラ板加工するためのノコギリです。"［online］［令和２年９月２３日検索］、インターネット、URL:https://sujibori-do.ocnk.net/product/1465
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、シイタケディテールのような玩具部品を完成させるためには、所定厚さのプレートにそれぞれ加工し、等間隔で並べて固定するといった煩雑な作業が必要である。
【０００５】
本発明は、より精密でありながらも容易に完成可能な玩具部品を提供する。
【課題を解決するための手段】
【０００６】
第１の部材と、第２の部材とが係合して構成される玩具部品であって、
前記第１の部材は、
第１の間隔で配置された複数の第１の突起部と、
前記複数の第１の突起部のそれぞれの一部分と一体化された第１の本体部とを備え、
前記第２の部材は、
前記第１の間隔で配置された複数の第２の突起部と、
前記複数の第２の突起部のそれぞれの一部分と一体化された第２の本体部とを備え、
前記第１の部材と前記第２の部材とが係合する場合に、
前記第１の突起部のうち前記第１の本体部と一体化されていない部分が、前記第２の本体部と一体化している前記第２の突起部の間に配置され、
前記第２の突起部のうち前記第２の本体部と一体化されていない部分が、前記第１の本体部と一体化している前記第１の突起部の間に配置される。
【発明の効果】
【０００７】
本発明によれば、より精密でありながらも容易に完成可能な玩具部品を提供することができる。
【図面の簡単な説明】
【０００８】
実施形態に対応する玩具部品の外形の一例を示す図。

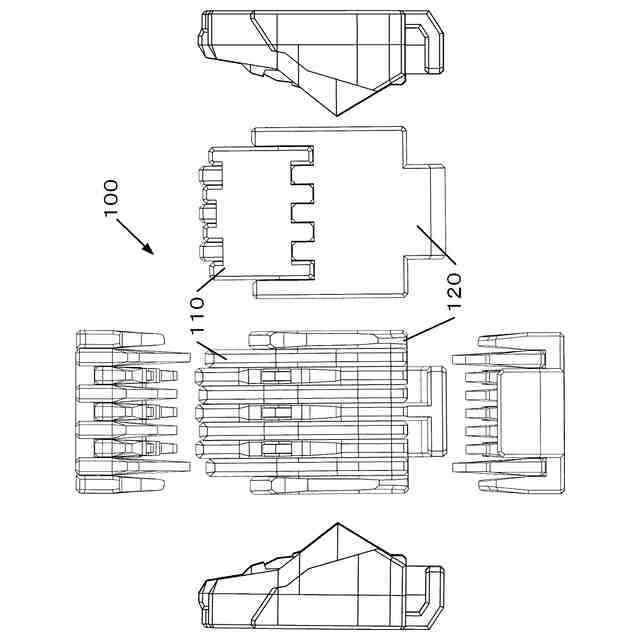

実施形態に対応する玩具部品の６面図。

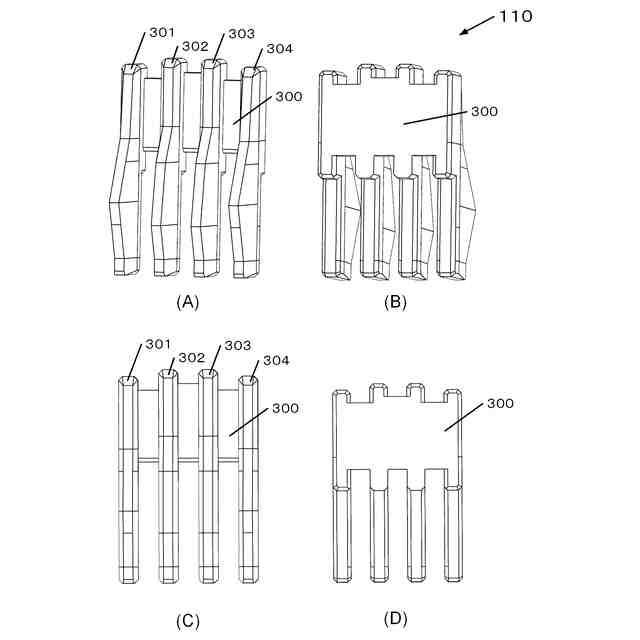

実施形態に対応する玩具部品の第１の部材の構成の一例を示す図。

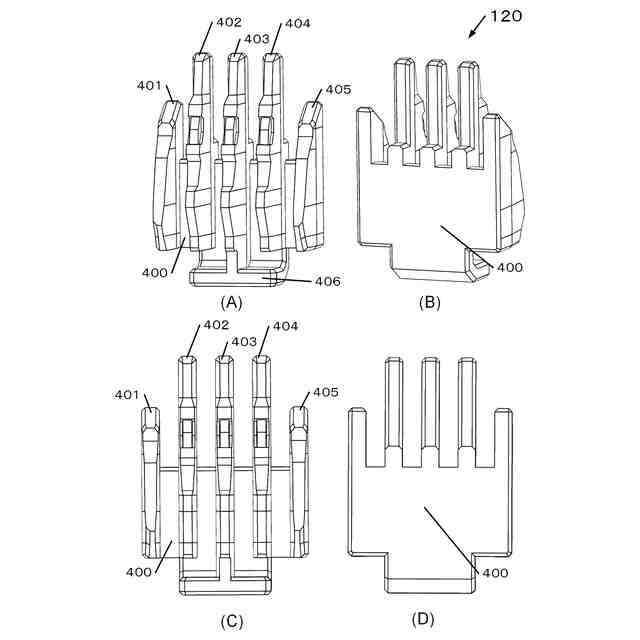

実施形態に対応する玩具部品の第２の部材の構成の一例を示す図。

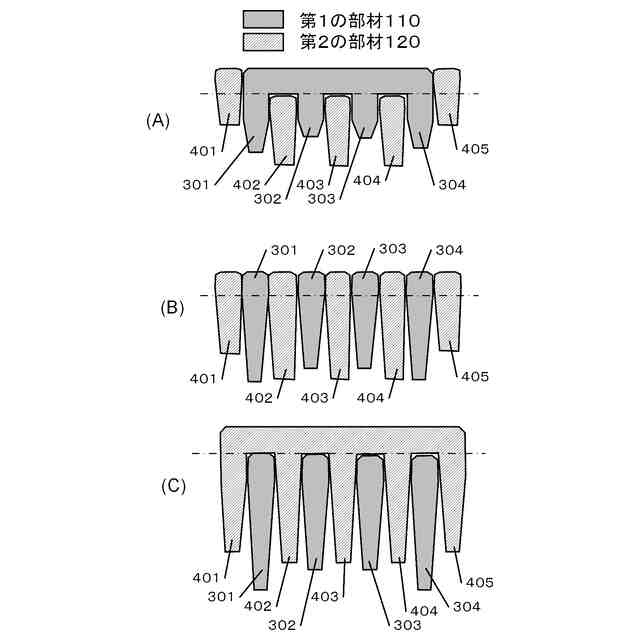

実施形態に対応する玩具部品の断面図。

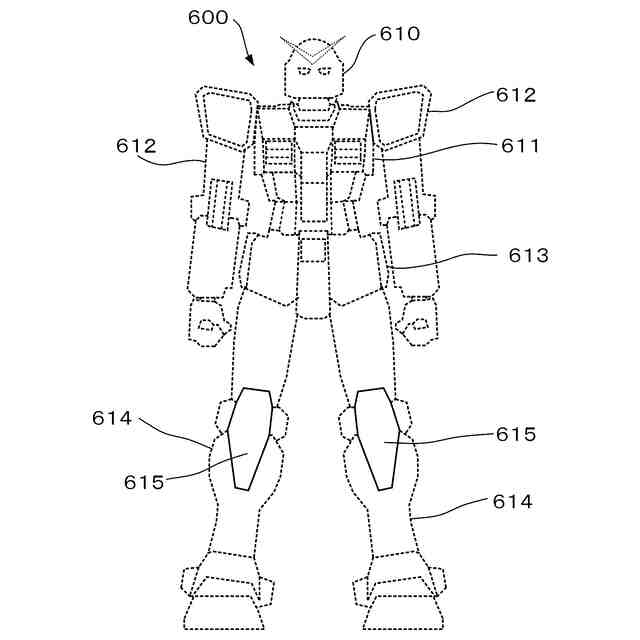

実施形態に対応する玩具部品を適用可能な模型玩具の構成の一例を示す図。

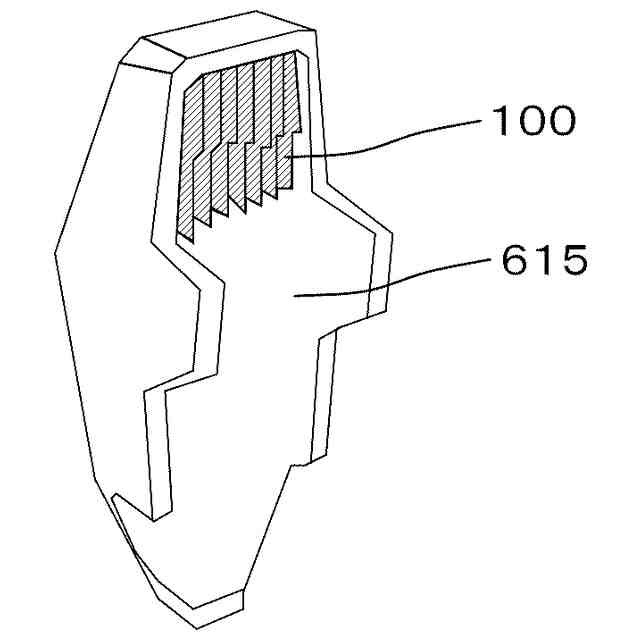

実施形態に対応する玩具部品を適用可能な模型玩具の部品構成の一例を示す図。
【発明を実施するための形態】
【０００９】
以下、添付図面を参照して実施形態を詳しく説明する。尚、以下の実施形態は特許請求の範囲に係る発明を限定するものではなく、また実施形態で説明されている特徴の組み合わせの全てが発明に必須のものとは限らない。実施形態で説明されている複数の特徴うち二つ以上の特徴が任意に組み合わされてもよい。また、同一若しくは同様の構成には同一の参照番号を付し、重複した説明は省略する。また、各図において、紙面に対する上下左右表裏方向を、本実施形態における部品（またはパーツ）の上下左右表裏方向として、本文中の説明の際に用いることとする。
【００１０】

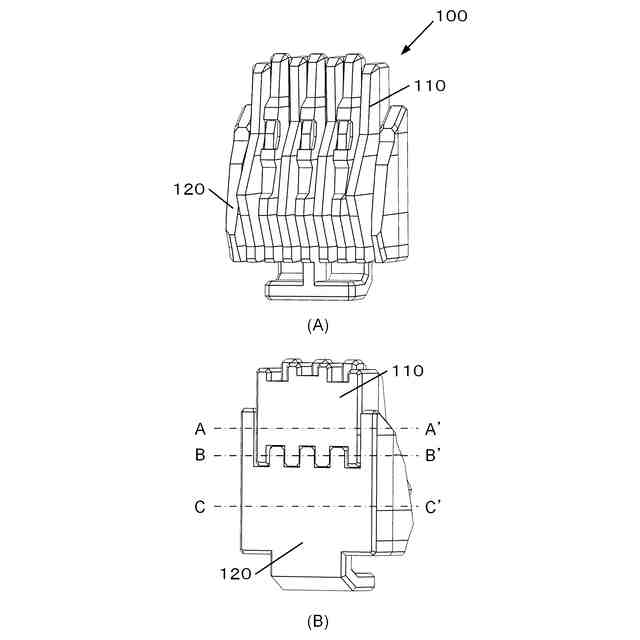

まず、本実施形態に対応する玩具部品の外観の一例を図１に示す。図１（Ａ）は、実施形態に係る玩具部品１００の正面の構成の一例を示す斜視図である。玩具部品１００は、第１の部材１１０と、第２の部材１２０とが係合して構成される。図１（Ｂ）は、実施形態に係る玩具部品１００の背面の構成の一例を示す斜視図である。玩具部品１００は、正面では、凹凸、或いは突起部が横方向に所定の間隔を置いて配置されているが、背面においては、第１の部材１１０と第２の部材１２０とが連続する平面を形成する。玩具部品１００は、背面において他の部材と接触し、位置を固定することができる。また、玩具部品１００の底部には他の部材と結合するために用いられる結合部が配置されている。玩具部品１００の大きさは、例えば縦約１３．５mm、横約９．５mm、高さ約６．３mmとすることができる。
（【００１１】以降は省略されています）
