発明の名称物品供給装置
出願人株式会社バンダイ
代理人
主分類G07F 5/02 20060101AFI20250416BHJP(チェック装置)
要約【課題】利用者の興趣性の向上を図ることのできる物品供給装置を提供する。
【解決手段】物品供給装置1であって、本体部2と、本体部2に装着可能であり物品Pを収容可能、且つ前面部10f及び側面部10sの少なくとも一部が光透過性部材により構成されている収容部10と、収容部10に収容されている物品Pを供給可能な供給部30と、収容部10に収容されている物品Pを供給すべく操作可能な操作部4と、を備え、収容部10は、前面部10f、及び側面部10sを内部から覆う被覆部40を装着可能に構成されている。
【選択図】図1

特許請求の範囲【請求項１】
物品供給装置であって、
本体部と、
前記本体部に装着可能であり物品を収容可能、且つ前面部及び側面部の少なくとも一部が光透過性部材により構成されている収容部と、
前記収容部に収容されている前記物品を供給可能な供給部と、
前記収容部に収容されている前記物品を供給すべく操作可能な操作部と、
を備え、
前記収容部は、前記前面部、及び前記側面部を内部から覆う被覆部を装着可能に構成されている、物品供給装置。
続きを表示（約 920 文字）【請求項２】
請求項１に記載の物品供給装置であって、
前記収容部は、前記本体部に装着されている状態において、前記光透過性部材により構成されている部分が前記本体部の外表面を構成している、物品供給装置。
【請求項３】
請求項２に記載の物品供給装置であって、
前記収容部は、前記本体部に装着されている状態において、前記本体部の外表面を構成しない部分が前記光透過性部材とは異なる部材にて構成されている、物品供給装置。
【請求項４】
請求項３に記載の物品供給装置であって、
前記供給部は、前記収容部に収容されている前記物品を無作為に供給可能である、物品供給装置。
【請求項５】
請求項４に記載の物品供給装置であって、
前記被覆部は、非光透過性部材により構成され、前記収容部に装着されている状態において、前記収容部内の前記物品を外部から視認不可能とする、物品供給装置。
【請求項６】
請求項５に記載の物品供給装置であって、
前記収容部は、その内面に隣接させた状態で前記被覆部を装着可能に構成されている、物品供給装置。
【請求項７】
請求項６に記載の物品供給装置であって、
前記被覆部は、前記収容部に装着されている状態において、その裏面が前記収容部内の前記物品と接触可能に構成されている、物品供給装置。
【請求項８】
請求項７に記載の物品供給装置であって、
前記収容部は、その内面に前記被覆部を係止可能な係止部を含んでいる、物品供給装置。
【請求項９】
請求項８に記載の物品供給装置であって、
前記被覆部は、前記収容部の上面部、及び下面部を被覆しないように構成されている、物品供給装置。
【請求項１０】
請求項９に記載の物品供給装置であって、
前記収容部は、前記本体部に対し引き出し可能に構成され、
前記被覆部は、前記収容部が前記本体部から引き出された状態において着脱可能に構成されている、物品供給装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、物品供給装置に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
従来、球形若しくは略球形状のカプセルに物品を収納したカプセル玩具を装置前面側から供給する物品供給装置がある。例えば特許文献１においては、商品を保持する商品保持孔を複数有するドラムを備え、硬貨が投入された後のハンドルの操作動力によってドラムを回転動作させて商品を排出する自動販売機（物品供給装置）において、ドラムの下面周縁にはラック歯が形成され、商品の収容空間を画成する仕切り板にはドラムを載置するための凹部が形成され、凹部の底部にはハンドルに連結される歯車が露出し、ドラムは凹部に着脱可能に載置され、ドラムを載置した際にラック歯と歯車とが噛合する構成、が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２００６－１７８６１２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１においては、メンテナンスを改善する物品供給装置の構造が記載されている。しかしながら、特許文献１に開示された装置は、外観的には従来のものと同じであり外観的な面で興趣性を高める装置とはなっていない。
【０００５】
本発明は、利用者の興趣性の向上を図ることのできる物品供給装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明の一態様の物品供給装置は、物品供給装置であって、本体部と、本体部に装着可能であり物品を収容可能、且つ前面部及び側面部の少なくとも一部が光透過性部材により構成されている収容部と、収容部に収容されている物品を供給可能な供給部と、収容部に収容されている物品を供給すべく操作可能な操作部と、を備え、収容部は、前面部、及び側面部を内部から覆う被覆部を装着可能に構成されている、ものである。
【発明の効果】
【０００７】
本発明によれば、利用者の興趣性の向上を図ることのできる物品供給装置を提供することができる。
【図面の簡単な説明】
【０００８】

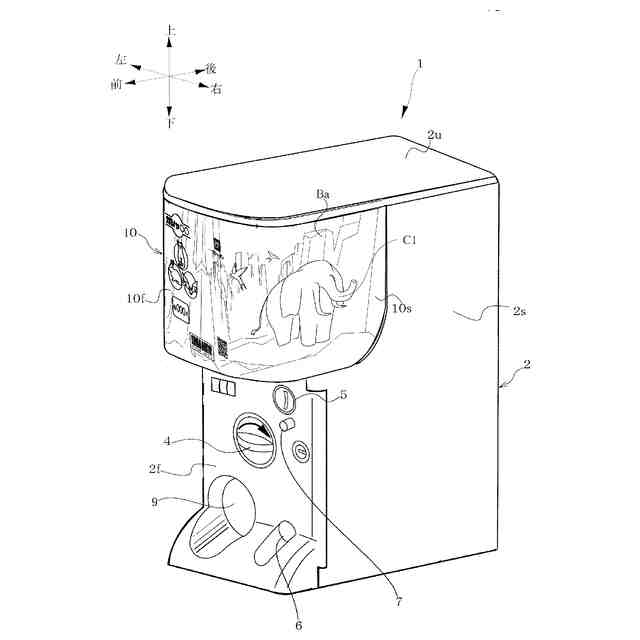

本発明の一態様の物品供給装置の外観を示す斜視図である。

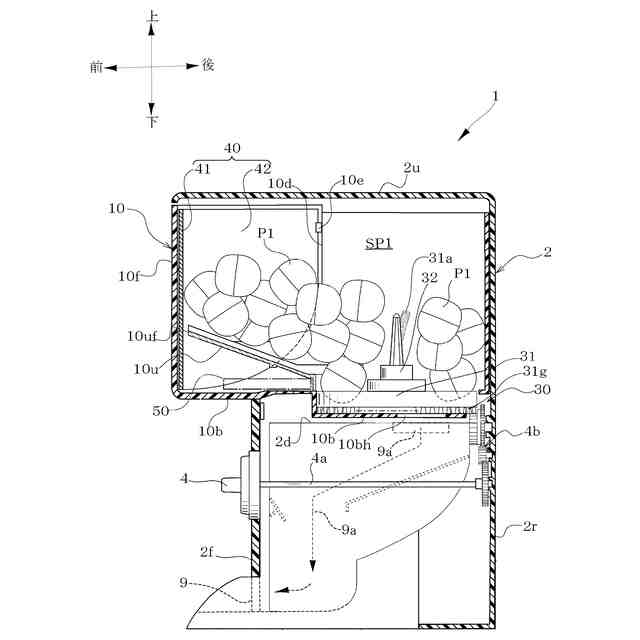

図１におけるＡ－Ａ断面図である。
図１に示す物品供給装置において、収容部を取り外した状態を示す斜視図である。
収容部の底面部に設けられた供給部を示す斜視図である。

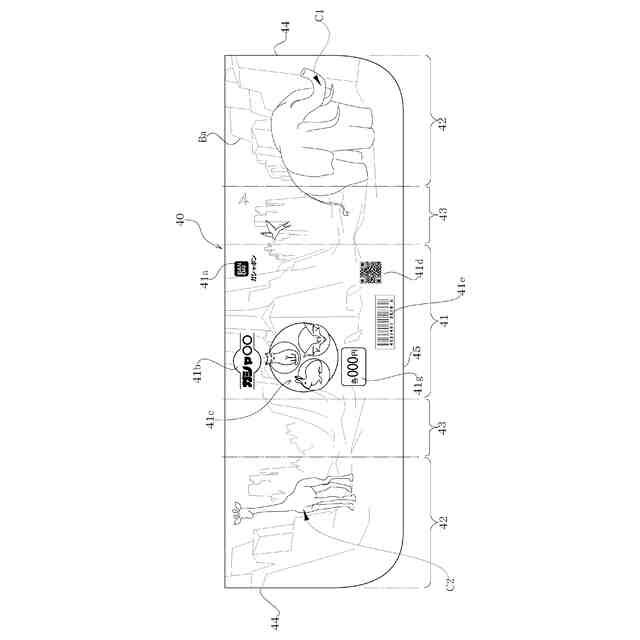

被覆部の平面図である。

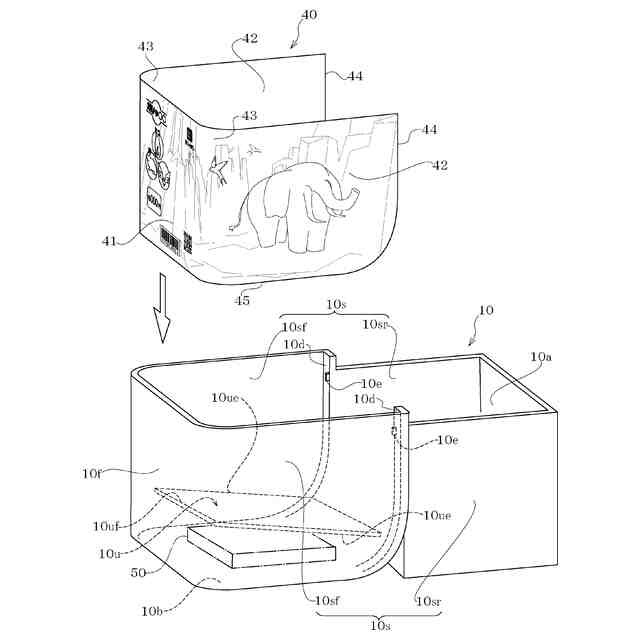

被覆部の装着形態の一例を示す分解斜視図である。
【発明を実施するための形態】
【０００９】
以下、本発明の一態様である物品供給装置１について、図を参照して説明する。
図１は、物品供給装置１の外観を示す斜視図であり、図２は、図１における物品供給装置１のＡ－Ａ断面図である。
【００１０】
物品供給装置１についてその概略構成について、図１、及び図２を参照して説明する。
物品供給装置１は、図１、及び図２に示すように、箱形の筐体である本体部２と、供給する物品であるカプセル玩具Ｐ１をランダム配置で複数収容可能な収容部１０と、カプセル玩具Ｐ１を収容部１０から一つずつ無作為に選択して供給可能な供給部３０と、供給部３０の動作をロックするロック部（不図示）と、硬貨投入口５から投入される代価の支払いを条件としてロック部のロックを解除したことで供給部３０を動作させる操作が可能な操作部４と、収容部１０から供給口９へカプセル玩具Ｐ１を転動させて通過させる通路部９aと、を備えている。また、本体前面２ｆには、操作部４の他に硬貨の返却ボタン７や返却口６が設けられている。
