公開番号2025020374
公報種別公開特許公報(A)
公開日2025-02-12
出願番号2024197378,2024120980
出願日2024-11-12,2015-09-29
発明の名称車両
出願人CASE特許株式会社
代理人個人
主分類B60W 50/00 20060101AFI20250204BHJP(車両一般)
要約【課題】走行に必要な各種運転制御の一部又は全てを運転者の操作を要することなく自動で実行させることが可能な車両において、自動で実行中の制御の一部又は全てを適切なタイミングで停止させることができる自動運転制御装置を提供する。
【解決手段】自動運転制御装置は、周囲情報取得部と、運転モード設定部と、自動制御部とを備える。運転モード設定部は、車両の運転モードが高度自動化モードに設定されている場合に、予め設定した基本モード切替条件が成立した場合、車両の運転モードを基本モードに切り替える。運転モード設定部は、運転モードが高度自動化モードに設定されているときに、乗員がシートベルトを装着していないと運転モード設定部が判断すると、運転モードを基本モードに切り替えるように構成されている。

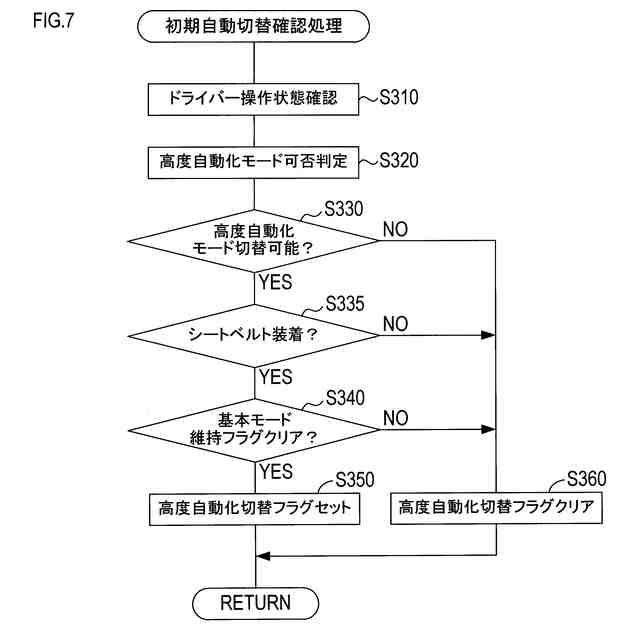

【選択図】図7
特許請求の範囲【請求項１】
車両に搭載される自動運転制御装置であって、
前記車両の周囲の情報である周囲情報を取得するように構成された周囲情報取得部と、
前記車両の運転モードを、前記車両の走行に必要な複数種類の運転動作の一部又は全てを前記周囲情報に基づいて自動で実行する高度自動化モード、及び、前記自動で実行する前記運転動作の種類が前記高度自動化モードよりも少ないか若しくはゼロである基本モード、の何れか一方に設定するように構成された運転モード設定部と、
前記運転モード設定部により設定された前記運転モードに基づき、その運転モードにおいて前記自動で実行するように設定されている前記運転動作を実行するように構成された自動制御部と、
を備え、
前記運転モード設定部は、前記車両の乗員がシートベルトを装着しているか否かを判断するように構成され、
前記運転モード設定部は、前記運転モードが前記高度自動化モードに設定されていると
きに、前記乗員が前記シートベルトを装着していないと前記運転モード設定部が判断すると、前記運転モードを前記基本モードに切り替えるように構成されている、
自動運転制御装置。
続きを表示（約 320 文字）【請求項２】
請求項１に記載の自動運転制御装置であって、
前記運転モード設定部は、特定の座席の乗員が前記シートベルトを装着しているか否かを判断するように構成されている、
自動運転制御装置。
【請求項３】
請求項１または２に記載の自動運転制御装置であって、
前記運転モード設定部は、前記車両の座席に前記乗員が座っているか否かを検出するための着座センサからの検出信号と、前記座席に座っている前記乗員が前記シートベルトを装着しているか否かを検出するためのベルトセンサからの検出信号とに基づいて、前記乗員が前記シートベルトを装着しているか否かを判断するように構成されている、
自動運転制御装置。

発明の詳細な説明【関連出願の相互参照】
【０００１】
本国際出願は、２０１４年９月３０日に日本国特許庁に出願された日本国特許出願第２０１４－２０１４０７号に基づく優先権を主張するものであり、日本国特許出願第２０１４－２０１４０７号の全内容を本国際出願に参照により援用する。
続きを表示（約 1,700 文字）【技術分野】
【０００２】
本開示は、運転者による各種判断や操作などの、車両を走行させるために必要な運転者の各種運転動作のうち、一部又は全てを、運転者の操作等を要することなく自動で行わせることが可能な、自動運転制御装置に関する。
【背景技術】
【０００３】
車両の自動運転を実現するための技術が各種提案され、一部実用化されている。下記の特許文献１には、予め設定された走行計画に従って自動運転走行可能な自動運転車両が開示されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０１２－５９２７４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
自動運転技術の最終目標の１つは、目的地を設定するだけで後は乗員が何ら走行に関与することなく目的地へ到達できるようにすることであると考えられる。しかし、それを実現できるほどの信頼性の高いレベルにまではまだ至っていないのが現状である。
【０００６】
自動運転技術が確立してその信頼性が高いレベルに至るまでは、自動運転技術を採用しつつも、必要に応じて、自動で実行中の制御の一部又は全てを無効としてドライバーの操作に委ねることができるようにすることが望ましい。
【０００７】
本開示の一側面においては、走行に必要な各種運転制御の一部又は全てを運転者の操作を要することなく自動で実行させることが可能な車両において、自動で実行中の制御の一部又は全てを適切なタイミングで停止させることができるようにすることが望ましい。
【課題を解決するための手段】
【０００８】
本開示の１つの局面は、車両に搭載される自動運転制御装置であって、周囲情報取得部と、運転モード設定部と、自動制御部とを備える。周囲情報取得部は、車両の周囲情報を取得する。周囲情報とは、車両の周囲の状態を示す情報であって、前述の複数種類の運転動作のうち少なくとも１つを運転者の操作を要することなく自動で実行させるために必要な情報である。運転モード設定部は、車両の運転モードを、高度自動化モード及び基本モードの何れかに設定する。高度自動化モードとは、車両の走行に必要な複数種類の運転動作の一部又は全てを周囲情報に基づいて自動で実行する運転モードである。基本モードとは、自動で実行する運転動作の種類が高度自動化モードよりも少ないか若しくはゼロである運転モードである。自動制御部は、運転モード設定部により設定された運転モードに基づき、その運転モードにおいて自動で実行するように設定されている運転動作を実行する。そして、運転モード設定部は、運転モードが高度自動化モードに設定されている場合に、予め設定した基本モード切替条件が成立した場合、運転モードを基本モードに切り替える。
【０００９】
このように構成された自動運転制御装置では、運転モードとして高度自動化モードと基本モードを有し、高度自動化モード中に基本モード切替条件が成立した場合は基本モードに切り替わる。基本モード切替条件とは、運転モードを高度自動化モードから基本モードに切り替える必要がある、或いは切り替えることが望ましい特定の条件である。基本モード切替条件の数や内容は適宜決めてもよい。また、基本モード切替条件が複数設定されている場合は、その複数の基本モード切替条件の少なくとも１つが成立している場合に基本モードに切り替わるようにしてもよいし、設定されている全ての基本モード切替条件のうち２以上の特定数以上或いは全てが成立している場合に基本モードに切り替わるようにしてもよい。
【００１０】
基本モード切替条件を適宜設定することで、高度自動化モードから基本モードへの切り替えを適切なタイミングで行うことができる。したがって、上記構成の自動運転制御装置によれば、高度自動化モードにおいて自動で実行中の運転動作の一部又は全ての停止を、適切なタイミングで行うことが可能となる。
（【００１１】以降は省略されています）
