特許ウォッチ

公開番号2025020369
公報種別公開特許公報(A)
公開日2025-02-12
出願番号2024197120,2020096333
出願日2024-11-12,2020-06-02
発明の名称アルミニウム合金材およびアルミニウム合金材の水素脆化防止剤
出願人国立大学法人九州大学,国立研究開発法人日本原子力研究開発機構
代理人弁理士法人特許事務所サイクス
主分類C22C 21/10 20060101AFI20250204BHJP(冶金;鉄または非鉄合金;合金の処理または非鉄金属の処理)

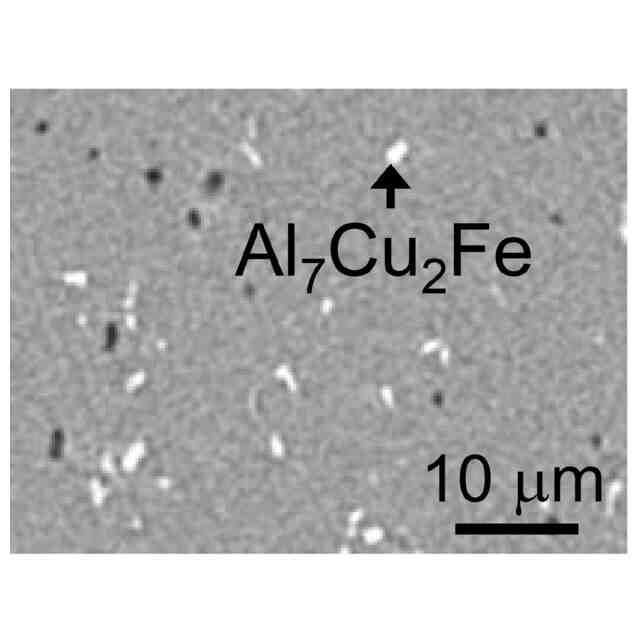

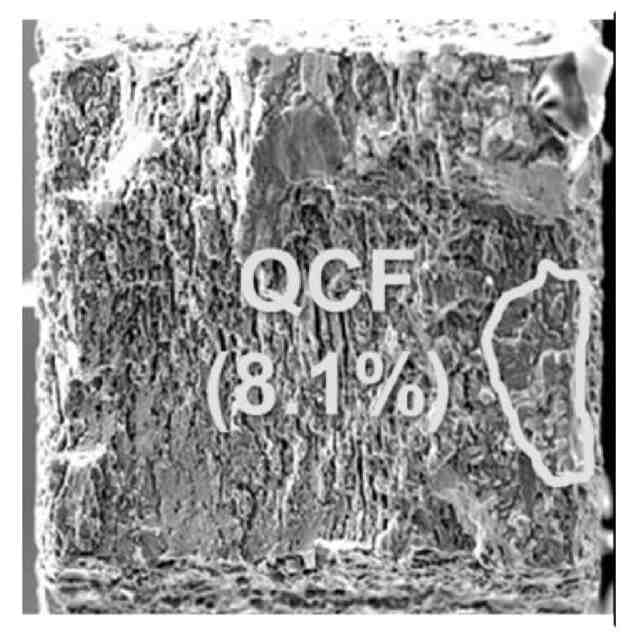

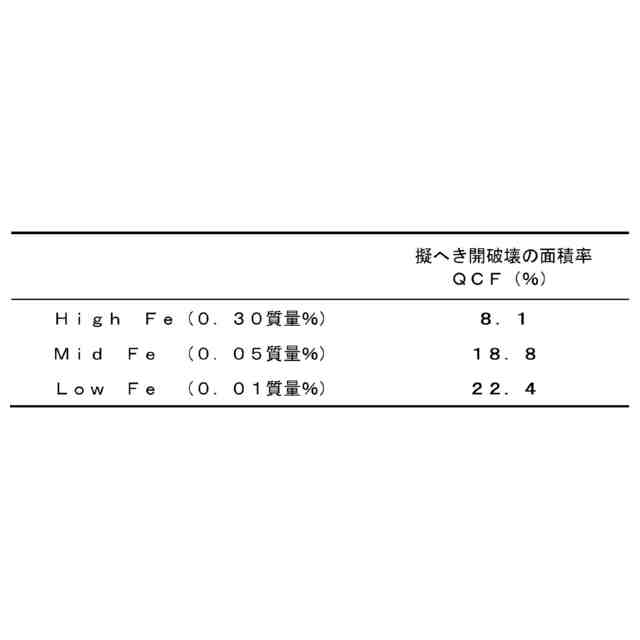

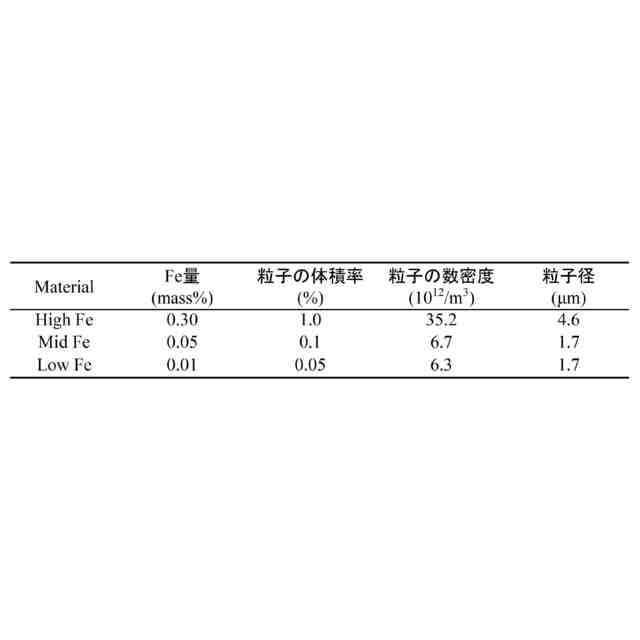

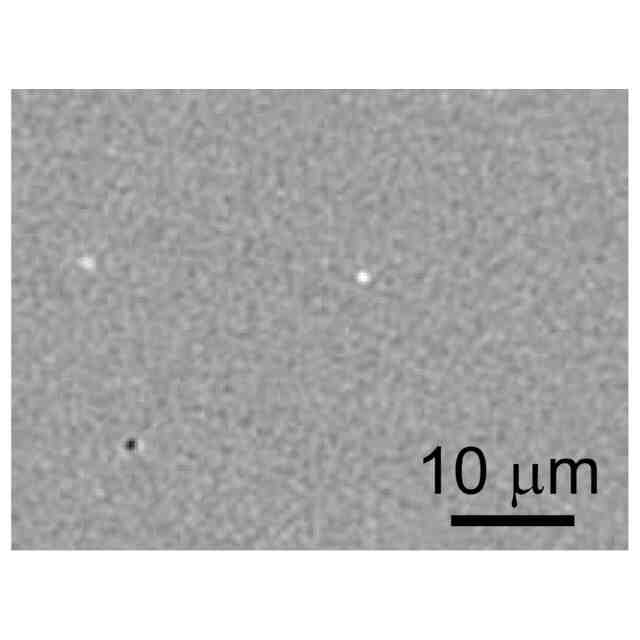

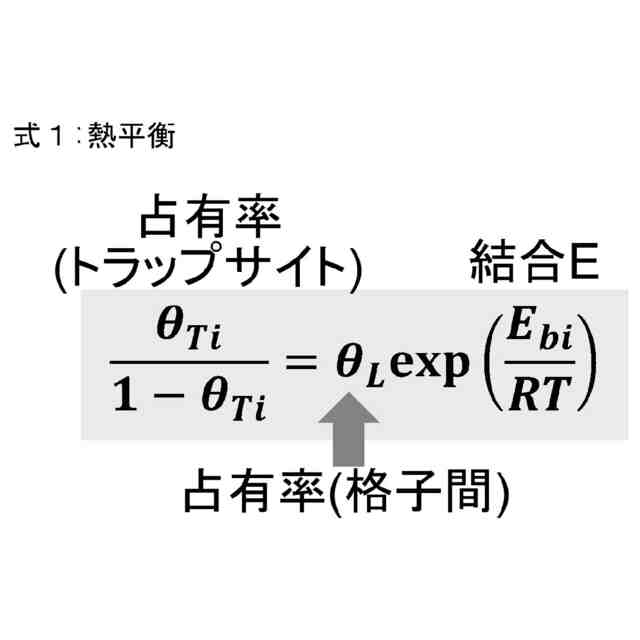

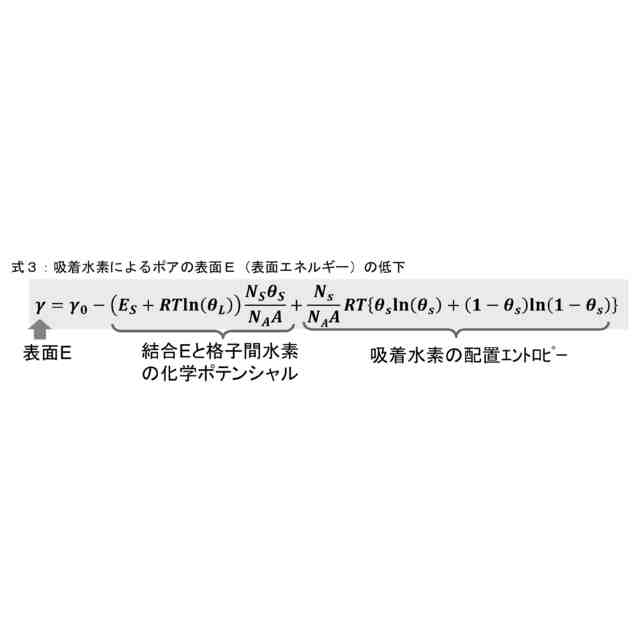

要約【課題】水素脆化を効果的に防止ないし抑制できるアルミニウム合金材およびアルミニウム合金材の水素脆化防止剤の提供。
【解決手段】アルミニウム合金組成(3)などであるアルミニウム合金材。アルミニウム合金材の水素脆化を防止でき、Al₇Cu₂Fe粒子からなる、アルミニウム合金材の水素脆化防止剤;アルミニウム合金組成(3) Si:0.12質量%以下、Fe:0.25質量%超、Cu:2.0～2.6質量%、Mn:0.10質量%以下、Mg:1.9～2.6質量%、Cr:0.04質量%以下、Zn:5.7～6.7質量%、Zr:0.08～0.15質量%、Ti:0.06質量%以下であり、さらにAlを含む。
【選択図】図1
特許請求の範囲【請求項１】
アルミニウム合金組成が、下記アルミニウム合金組成（１）～（７）のいずれかである、アルミニウム合金材。
アルミニウム合金組成（１）
Ｓｉ：０．３０質量％以下、Ｆｅ：０．３５質量％超、Ｃｕ：０．２０質量％以下、Ｍｎ：０．２０～０．７０質量％、Ｍｇ：１．０～２．０質量％、Ｃｒ：０．３０質量％以下、Ｚｎ：４．０～５．０質量％、Ｖ：０．１０質量％以下、Ｚｒ：０．２５質量％以下、Ｔｉ：０．２０質量％以下であり、さらにＡｌを含む。
アルミニウム合金組成（２）
Ｓｉ：０．１２質量％以下、Ｆｅ：０．１５質量％超、Ｃｕ：１．５～２．０質量％、Ｍｎ：０．１０質量％以下、Ｍｇ：２．１～２．６質量％、Ｃｒ：０．０５質量％以下、Ｚｎ：５．７～６．７質量％、Ｎｉ：０．０５質量％以下、Ｚｒ：０．１０～０．１６質量％、Ｔｉ：０．０６質量％以下であり、さらにＡｌを含む。
アルミニウム合金組成（３）
Ｓｉ：０．１２質量％以下、Ｆｅ：０．２５質量％超、Ｃｕ：２．０～２．６質量％、Ｍｎ：０．１０質量％以下、Ｍｇ：１．９～２．６質量％、Ｃｒ：０．０４質量％以下、Ｚｎ：５．７～６．７質量％、Ｚｒ：０．０８～０．１５質量％、Ｔｉ：０．０６質量％以下であり、さらにＡｌを含む。
アルミニウム合金組成（４）
Ｓｉ：０．４０質量％以下、Ｆｅ：０．５０質量％超、Ｃｕ：１．２～２．０質量％、Ｍｎ：０．３０質量％以下、Ｍｇ：２．１～２．９質量％、Ｃｒ：０．１８～０．２６質量％、Ｚｎ：５．１～６．１質量％、Ｔｉ：０．２０質量％以下であり、さらにＡｌを含む。
アルミニウム合金組成（５）
０．７質量％＜Ｓｉ＋Ｆｅ、Ｃｕ：０．１０質量％以下、Ｍｎ：０．１０質量％以下、Ｍｇ：０．１０質量％以下、Ｚｎ：０．８～１．３質量％であり、さらにＡｌを含む。
アルミニウム合金組成（６）
Ｓｉ：０．１２質量％以下、Ｆｅ：０．１２質量％超、Ｃｕ：２．０～２．６質量％、Ｍｎ：０．０６質量％以下、Ｍｇ：１．９～２．６質量％、Ｃｒ：０．０４質量％以下、Ｚｎ：５．７～６．７質量％、Ｚｒ：０．０８～０．１５質量％、Ｔｉ：０．０５質量％以下であり、さらにＡｌを含む。
アルミニウム合金組成（７）
Ｓｉ：０．４０質量％以下、Ｆｅ：０．５０質量％超、Ｃｕ：１．６～２．４質量％、Ｍｎ：０．３０質量％以下、Ｍｇ：２．４～３．１質量％、Ｃｒ：０．１８～０．２８質量％、Ｚｎ：６．３～７．３質量％、Ｔｉ：０．２０質量％以下であり、さらにＡｌを含む。
続きを表示（約 2,800 文字）【請求項２】
前記アルミニウム合金組成が、前記アルミニウム合金組成（３）である、請求項１に記載のアルミニウム合金材。
【請求項３】
半整合析出物界面よりも高い水素トラップエネルギーを有する第二相粒子を含む、請求項１または２に記載のアルミニウム合金材。
【請求項４】
前記第二相粒子がＡｌ
7
Ｃｕ
2
Ｆｅ粒子である、請求項３に記載のアルミニウム合金材。
【請求項５】
アルミニウム合金材の水素脆化を防止でき、
Ａｌ
7
Ｃｕ
2
Ｆｅ粒子からなる、アルミニウム合金材の水素脆化防止剤。
【請求項６】
下記アルミニウム合金組成（Ａ）であるアルミニウム合金材の水素脆化を防止できる、請求項５に記載のアルミニウム合金材の水素脆化防止剤。
アルミニウム合金組成（Ａ）
Ｓｉ：０．４０質量％以下、Ｃｕ：２．６質量％以下、Ｍｎ：０．７０質量％以下、Ｍｇ：３．１質量％以下、Ｃｒ：０．３０質量％以下、Ｚｎ：７．３質量％以下、Ｔｉ：０．２０質量％以下であり、さらにＦｅおよびＡｌを含む。
【請求項７】
下記アルミニウム合金組成（１）～（７）のいずれかであるアルミニウム合金材の水素脆化を防止できる、請求項５または６に記載のアルミニウム合金材の水素脆化防止剤。
アルミニウム合金組成（１）
Ｓｉ：０．３０質量％以下、Ｆｅ：０．３５質量％超、Ｃｕ：０．２０質量％以下、Ｍｎ：０．２０～０．７０質量％、Ｍｇ：１．０～２．０質量％、Ｃｒ：０．３０質量％以下、Ｚｎ：４．０～５．０質量％、Ｖ：０．１０質量％以下、Ｚｒ：０．２５質量％以下、Ｔｉ：０．２０質量％以下であり、さらにＡｌを含む。
アルミニウム合金組成（２）
Ｓｉ：０．１２質量％以下、Ｆｅ：０．１５質量％超、Ｃｕ：１．５～２．０質量％、Ｍｎ：０．１０質量％以下、Ｍｇ：２．１～２．６質量％、Ｃｒ：０．０５質量％以下、Ｚｎ：５．７～６．７質量％、Ｎｉ：０．０５質量％以下、Ｚｒ：０．１０～０．１６質量％、Ｔｉ：０．０６質量％以下であり、さらにＡｌを含む。
アルミニウム合金組成（３）
Ｓｉ：０．１２質量％以下、Ｆｅ：０．２５質量％超、Ｃｕ：２．０～２．６質量％、Ｍｎ：０．１０質量％以下、Ｍｇ：１．９～２．６質量％、Ｃｒ：０．０４質量％以下、Ｚｎ：５．７～６．７質量％、Ｚｒ：０．０８～０．１５質量％、Ｔｉ：０．０６質量％以下であり、さらにＡｌを含む。
アルミニウム合金組成（４）
Ｓｉ：０．４０質量％以下、Ｆｅ：０．５０質量％超、Ｃｕ：１．２～２．０質量％、Ｍｎ：０．３０質量％以下、Ｍｇ：２．１～２．９質量％、Ｃｒ：０．１８～０．２６質量％、Ｚｎ：５．１～６．１質量％、Ｔｉ：０．２０質量％以下であり、さらにＡｌを含む。
アルミニウム合金組成（５）
０．７質量％＜Ｓｉ＋Ｆｅ、Ｃｕ：０．１０質量％以下、Ｍｎ：０．１０質量％以下、Ｍｇ：０．１０質量％以下、Ｚｎ：０．８～１．３質量％であり、さらにＡｌを含む。
アルミニウム合金組成（６）
Ｓｉ：０．１２質量％以下、Ｆｅ：０．１２質量％超、Ｃｕ：２．０～２．６質量％、Ｍｎ：０．０６質量％以下、Ｍｇ：１．９～２．６質量％、Ｃｒ：０．０４質量％以下、Ｚｎ：５．７～６．７質量％、Ｚｒ：０．０８～０．１５質量％、Ｔｉ：０．０５質量％以下であり、さらにＡｌを含む。
アルミニウム合金組成（７）
Ｓｉ：０．４０質量％以下、Ｆｅ：０．５０質量％超、Ｃｕ：１．６～２．４質量％、Ｍｎ：０．３０質量％以下、Ｍｇ：２．４～３．１質量％、Ｃｒ：０．１８～０．２８質量％、Ｚｎ：６．３～７．３質量％、Ｔｉ：０．２０質量％以下であり、さらにＡｌを含む。
【請求項８】
下記アルミニウム合金組成（Ａ１）～（Ａ７）のいずれかであるアルミニウム合金材の水素脆化を防止できる、請求項５または６に記載のアルミニウム合金材の水素脆化防止剤。
アルミニウム合金組成（Ａ１）
Ｓｉ：０．３０質量％以下、Ｆｅ：０．３５質量％以下、Ｃｕ：０．２０質量％以下、Ｍｎ：０．２０～０．７０質量％、Ｍｇ：１．０～２．０質量％、Ｃｒ：０．３０質量％以下、Ｚｎ：４．０～５．０質量％、Ｖ：０．１０質量％以下、Ｚｒ：０．２５質量％以下、Ｔｉ：０．２０質量％以下であり、さらにＡｌを含む。
アルミニウム合金組成（Ａ２）
Ｓｉ：０．１２質量％以下、Ｆｅ：０．１５質量％以下、Ｃｕ：１．５～２．０質量％、Ｍｎ：０．１０質量％以下、Ｍｇ：２．１～２．６質量％、Ｃｒ：０．０５質量％以下、Ｚｎ：５．７～６．７質量％、Ｎｉ：０．０５質量％以下、Ｚｒ：０．１０～０．１６質量％、Ｔｉ：０．０６質量％以下であり、さらにＡｌを含む。
アルミニウム合金組成（Ａ３）
Ｓｉ：０．１２質量％以下、Ｆｅ：０．１５質量％以下、Ｃｕ：２．０～２．６質量％、Ｍｎ：０．１０質量％以下、Ｍｇ：１．９～２．６質量％、Ｃｒ：０．０４質量％以下、Ｚｎ：５．７～６．７質量％、Ｚｒ：０．０８～０．１５質量％、Ｔｉ：０．０６質量％以下であり、さらにＡｌを含む。
アルミニウム合金組成（Ａ４）
Ｓｉ：０．４０質量％以下、Ｆｅ：０．５０質量％以下、Ｃｕ：１．２～２．０質量％、Ｍｎ：０．３０質量％以下、Ｍｇ：２．１～２．９質量％、Ｃｒ：０．１８～０．２６質量％、Ｚｎ：５．１～６．１質量％、Ｔｉ：０．２０質量％以下であり、さらにＡｌを含む。
アルミニウム合金組成（Ａ５）
Ｓｉ＋Ｆｅ≦０．７質量％、Ｃｕ：０．１０質量％以下、Ｍｎ：０．１０質量％以下、Ｍｇ：０．１０質量％以下、Ｚｎ：０．８～１．３質量％であり、さらにＡｌを含む。
アルミニウム合金組成（Ａ６）
Ｓｉ：０．１２質量％以下、Ｆｅ：０．１２質量％以下、Ｃｕ：２．０～２．６質量％、Ｍｎ：０．０６質量％以下、Ｍｇ：１．９～２．６質量％、Ｃｒ：０．０４質量％以下、Ｚｎ：５．７～６．７質量％、Ｚｒ：０．０８～０．１５質量％、Ｔｉ：０．０５質量％以下であり、さらにＡｌを含む。
アルミニウム合金組成（Ａ７）
Ｓｉ：０．４０質量％以下、Ｆｅ：０．５０質量％以下、Ｃｕ：１．６～２．４質量％、Ｍｎ：０．３０質量％以下、Ｍｇ：２．４～３．１質量％、Ｃｒ：０．１８～０．２８質量％、Ｚｎ：６．３～７．３質量％、Ｔｉ：０．２０質量％以下であり、さらにＡｌを含む。

発明の詳細な説明【技術分野】
【０００１】
本発明は、アルミニウム合金材およびアルミニウム合金材の水素脆化防止剤に関する。
続きを表示（約 5,600 文字）【背景技術】
【０００２】
広範な用途を有するアルミニウム合金材は、水素脆化割れが生じる問題があり、この問題を解消することが提案されてきている（特許文献１～４参照）。
【０００３】
特許文献１には、質量％にて、Ｚｎ：４．０～６．７％、Ｍｇ：０．７５～２．９％、Ｃｕ：０．００１～２．６％、Ｓｉ：０．０５～０．４０％、Ｔｉ：０．００５～０．２０％、Ｆｅ：０．０１～０．５％を各々含み、更に、Ｍｎ：０．０１～０．７％、Ｃｒ：０．０２～０．３％、Ｚｒ：０．０１～０．２５％、Ｖ：０．０１～０．１０％の一種または二種以上を、１．０％≧Ｆｅ＋Ｍｎ＋Ｃｒ＋Ｚｒ＋Ｖ≧０．１％の関係を満足した上で含み、残部がＡｌおよび不可避不純物からなるアルミニウム合金組成を有するとともに、導電率（％ＩＡＣＳ）が、前記Ｆｅ、Ｍｎ、Ｃｒ、Ｚｒ、Ｖの合計含有量との関係で、導電率（％）≧－４．９×（Ｆｅ＋Ｍｎ＋Ｃｒ＋Ｚｒ＋Ｖ）＋４０．０の関係を満足し、かつ、０．２％耐力が２７５ＭＰａ以上である、耐水素脆化特性に優れた高圧ガス容器用アルミニウム合金材が記載されている。
【０００４】
特許文献２には、Ｚｎ５．０～７．０％、Ｍｇ１．０～３．０％、Ｃｕ１．０～３．０％を含有し、かつＣｒ０．０５～０．３％、Ｚｒ０．０５～０．２５％、Ｍｎ０．０５～０．４０％、Ｓｃ０．０５～０．３５％のうちから選ばれた１種もしくは２種以上を合計量が０．０５～０．５％の範囲内で含有し、さらに不純物としてＳｉを０．２５％以下、Ｆｅを０．２５％以下に規制し、残部がＡｌおよびその他の不可避的不純物としたＡｌ－Ｚｎ－Ｍｇ－Ｃｕ系アルミニウム合金を用い、その鋳塊に、４５０～５２０℃の範囲内の温度で１時間以上保持する均質化処理を行なった後、鋳塊を冷却する過程において、少なくとも４００℃までの平均冷却速度を１００℃／ｈｒ以上に規制し、その後３００～４４０℃の範囲内の温度で５０ｍｍ以上の板厚まで熱間圧延を行なった後、溶体化処理・焼入れおよび人工時効処理を施し、円相当径で５μｍを越える金属間化合物の総面積率を２％以下とした厚板を得る、強度および延性に優れたアルミニウム合金厚板の製造方法が記載されている。
【０００５】
特許文献３には、Ｚｎ４．５～８．５ｗｔ％、Ｍｇ１．５～３．５ｗｔ％、Ｃｕ０．８～２．６ｗｔ％を含有し、さらに、Ｍｎ、Ｃｒ、Ｚｒ、Ｖ、Ｔｉを少なくとも１種類含有し、残部Ａｌおよび不純物からなるアルミニウム合金を鍛造によりＨセクションを有する鍛造材に成型するに際し、合金中のＦｅ含有量を０．１５ｗｔ％以下に規制するなどする、対応力腐食割れ性に優れた高強度Ａｌ－Ｚｎ－Ｍｇ系アルミニウム合金鍛造材の製造方法が記載されている。
【０００６】
特許文献４には、Ｚｎ５～８重量％、Ｍｇ１．２～４．０重量％、Ｃｕ１．５重量％を越え４．０重量％以下、Ａｇ０．０３～１．０重量％、Ｆｅ０．０１～１．０重量％、Ｔｉ０．００５～０．２重量％、Ｖ０．０１～０．２重量％を含有し、かつ、Ｍｎ０．０１～１．５重量％、Ｃｒ０．０１～０．６重量％、Ｚｒ０．０１～０．２５重量％、Ｂ０．０００１～０．０８重量％、Ｍｏ０．０３～０．５重量％のうちの少なくとも１種または２種以上を含み、残りアルミニウム及び不可避不純物からなる耐応力腐食割れ性に優れた溶接構造材用高力アルミニウム合金が記載されている。
【先行技術文献】
【特許文献】
【０００７】
特開２００９－２２１５６６号公報
特開２０１１－０５８０４７号公報
特公平１－０２５３８６号公報
特許第２９１５４８７号
【発明の概要】
【発明が解決しようとする課題】
【０００８】
しかしながら、航空機や宇宙産業に求められるレベルで水素脆化を十分に効果的に防止ないし抑制できるアルミニウム合金材は知られていなかった。
本発明が解決しようとする課題は、水素脆化を効果的に防止ないし抑制できるアルミニウム合金材およびアルミニウム合金材の水素脆化防止剤を提供することである。
【課題を解決するための手段】
【０００９】
本発明によれば、特定の合金組成を有するアルミニウム合金材、または特定の第二相粒子からなるアルミニウム合金材の水素脆化防止剤により、水素脆化を効果的に防止ないし抑制できることを見出し、上記課題を解決した。
このような合金は、新規な合金である。特許文献１～４には、ＪＩＳＨ４１００：２０１４「アルミニウム及びアルミニウム合金の板及び条」の合金番号７０５０においてＦｅ量が規定量よりも高いが、いずれも本発明のアルミニウム合金材の範囲外である。
例えば、特許文献１の表１の発明例６の組成はＳｉ：０．２１質量％、Ｆｅ：０．２８質量％などであり、許文献２の第１１頁表１の合金Ａの組成はＳｉ：０．２１質量％、Ｆｅ：０．２８質量％などであり、特許文献３の第４頁第１表の試料４の組成はＳｉ：０．１０質量％、Ｆｅ：０．１９質量％などであり、特許文献４の第４頁第１表の比較合金１０の組成は、Ｓｉ：０．１０質量％、Ｆｅ：０．２０質量％などであるが、これらはいずれも本発明のアルミニウム合金材の範囲外である。
上記課題を解決するための具体的な手段である本発明の構成と、本発明の好ましい構成を以下に記載する。
【００１０】
［１］アルミニウム合金組成が、下記アルミニウム合金組成（１）～（７）のいずれかである、アルミニウム合金材。
アルミニウム合金組成（１）
Ｓｉ：０．３０質量％以下、Ｆｅ：０．３５質量％超、Ｃｕ：０．２０質量％以下、Ｍｎ：０．２０～０．７０質量％、Ｍｇ：１．０～２．０質量％、Ｃｒ：０．３０質量％以下、Ｚｎ：４．０～５．０質量％、Ｖ：０．１０質量％以下、Ｚｒ：０．２５質量％以下、Ｔｉ：０．２０質量％以下であり、さらにＡｌを含む。
アルミニウム合金組成（２）
Ｓｉ：０．１２質量％以下、Ｆｅ：０．１５質量％超、Ｃｕ：１．５～２．０質量％、Ｍｎ：０．１０質量％以下、Ｍｇ：２．１～２．６質量％、Ｃｒ：０．０５質量％以下、Ｚｎ：５．７～６．７質量％、Ｎｉ：０．０５質量％以下、Ｚｒ：０．１０～０．１６質量％、Ｔｉ：０．０６質量％以下であり、さらにＡｌを含む。
アルミニウム合金組成（３）
Ｓｉ：０．１２質量％以下、Ｆｅ：０．２５質量％超、Ｃｕ：２．０～２．６質量％、Ｍｎ：０．１０質量％以下、Ｍｇ：１．９～２．６質量％、Ｃｒ：０．０４質量％以下、Ｚｎ：５．７～６．７質量％、Ｚｒ：０．０８～０．１５質量％、Ｔｉ：０．０６質量％以下であり、さらにＡｌを含む。
アルミニウム合金組成（４）
Ｓｉ：０．４０質量％以下、Ｆｅ：０．５０質量％超、Ｃｕ：１．２～２．０質量％、Ｍｎ：０．３０質量％以下、Ｍｇ：２．１～２．９質量％、Ｃｒ：０．１８～０．２６質量％、Ｚｎ：５．１～６．１質量％、Ｔｉ：０．２０質量％以下であり、さらにＡｌを含む。
アルミニウム合金組成（５）
０．７質量％＜Ｓｉ＋Ｆｅ、Ｃｕ：０．１０質量％以下、Ｍｎ：０．１０質量％以下、Ｍｇ：０．１０質量％以下、Ｚｎ：０．８～１．３質量％であり、さらにＡｌを含む。
アルミニウム合金組成（６）
Ｓｉ：０．１２質量％以下、Ｆｅ：０．１２質量％超、Ｃｕ：２．０～２．６質量％、Ｍｎ：０．０６質量％以下、Ｍｇ：１．９～２．６質量％、Ｃｒ：０．０４質量％以下、Ｚｎ：５．７～６．７質量％、Ｚｒ：０．０８～０．１５質量％、Ｔｉ：０．０５質量％以下であり、さらにＡｌを含む。
アルミニウム合金組成（７）
Ｓｉ：０．４０質量％以下、Ｆｅ：０．５０質量％超、Ｃｕ：１．６～２．４質量％、Ｍｎ：０．３０質量％以下、Ｍｇ：２．４～３．１質量％、Ｃｒ：０．１８～０．２８質量％、Ｚｎ：６．３～７．３質量％、Ｔｉ：０．２０質量％以下であり、さらにＡｌを含む。
［２］アルミニウム合金組成が、アルミニウム合金組成（３）である、［１］に記載のアルミニウム合金材。
［３］半整合析出物界面よりも高い水素トラップエネルギーを有する第二相粒子を含む、［１］または［２］に記載のアルミニウム合金材。
［４］第二相粒子がＡｌ
7
Ｃｕ
2
Ｆｅ粒子である、［３］に記載のアルミニウム合金材。
［５］アルミニウム合金材の水素脆化を防止でき、
Ａｌ
7
Ｃｕ
2
Ｆｅ粒子からなる、アルミニウム合金材の水素脆化防止剤。
［６］下記アルミニウム合金組成（Ａ）であるアルミニウム合金材の水素脆化を防止できる、［５］に記載のアルミニウム合金材の水素脆化防止剤。
アルミニウム合金組成（Ａ）
Ｓｉ：０．４０質量％以下、Ｃｕ：２．６質量％以下、Ｍｎ：０．７０質量％以下、Ｍｇ：３．１質量％以下、Ｃｒ：０．３０質量％以下、Ｚｎ：７．３質量％以下、Ｔｉ：０．２０質量％以下であり、さらにＦｅおよびＡｌを含む。
［７］下記アルミニウム合金組成（１）～（７）のいずれかであるアルミニウム合金材の水素脆化を防止できる、［５］または［６］に記載のアルミニウム合金材の水素脆化防止剤。
アルミニウム合金組成（１）
Ｓｉ：０．３０質量％以下、Ｆｅ：０．３５質量％超、Ｃｕ：０．２０質量％以下、Ｍｎ：０．２０～０．７０質量％、Ｍｇ：１．０～２．０質量％、Ｃｒ：０．３０質量％以下、Ｚｎ：４．０～５．０質量％、Ｖ：０．１０質量％以下、Ｚｒ：０．２５質量％以下、Ｔｉ：０．２０質量％以下であり、さらにＡｌを含む。
アルミニウム合金組成（２）
Ｓｉ：０．１２質量％以下、Ｆｅ：０．１５質量％超、Ｃｕ：１．５～２．０質量％、Ｍｎ：０．１０質量％以下、Ｍｇ：２．１～２．６質量％、Ｃｒ：０．０５質量％以下、Ｚｎ：５．７～６．７質量％、Ｎｉ：０．０５質量％以下、Ｚｒ：０．１０～０．１６質量％、Ｔｉ：０．０６質量％以下であり、さらにＡｌを含む。
アルミニウム合金組成（３）
Ｓｉ：０．１２質量％以下、Ｆｅ：０．２５質量％超、Ｃｕ：２．０～２．６質量％、Ｍｎ：０．１０質量％以下、Ｍｇ：１．９～２．６質量％、Ｃｒ：０．０４質量％以下、Ｚｎ：５．７～６．７質量％、Ｚｒ：０．０８～０．１５質量％、Ｔｉ：０．０６質量％以下であり、さらにＡｌを含む。
アルミニウム合金組成（４）
Ｓｉ：０．４０質量％以下、Ｆｅ：０．５０質量％超、Ｃｕ：１．２～２．０質量％、Ｍｎ：０．３０質量％以下、Ｍｇ：２．１～２．９質量％、Ｃｒ：０．１８～０．２６質量％、Ｚｎ：５．１～６．１質量％、Ｔｉ：０．２０質量％以下であり、さらにＡｌを含む。
アルミニウム合金組成（５）
０．７質量％＜Ｓｉ＋Ｆｅ、Ｃｕ：０．１０質量％以下、Ｍｎ：０．１０質量％以下、Ｍｇ：０．１０質量％以下、Ｚｎ：０．８～１．３質量％であり、さらにＡｌを含む。
アルミニウム合金組成（６）
Ｓｉ：０．１２質量％以下、Ｆｅ：０．１２質量％超、Ｃｕ：２．０～２．６質量％、Ｍｎ：０．０６質量％以下、Ｍｇ：１．９～２．６質量％、Ｃｒ：０．０４質量％以下、Ｚｎ：５．７～６．７質量％、Ｚｒ：０．０８～０．１５質量％、Ｔｉ：０．０５質量％以下であり、さらにＡｌを含む。
アルミニウム合金組成（７）
Ｓｉ：０．４０質量％以下、Ｆｅ：０．５０質量％超、Ｃｕ：１．６～２．４質量％、Ｍｎ：０．３０質量％以下、Ｍｇ：２．４～３．１質量％、Ｃｒ：０．１８～０．２８質量％、Ｚｎ：６．３～７．３質量％、Ｔｉ：０．２０質量％以下であり、さらにＡｌを含む。
［８］下記アルミニウム合金組成（Ａ１）～（Ａ７）のいずれかであるアルミニウム合金材の水素脆化を防止できる、［５］または［６］に記載のアルミニウム合金材の水素脆化防止剤。
アルミニウム合金組成（Ａ１）
Ｓｉ：０．３０質量％以下、Ｆｅ：０．３５質量％以下、Ｃｕ：０．２０質量％以下、Ｍｎ：０．２０～０．７０質量％、Ｍｇ：１．０～２．０質量％、Ｃｒ：０．３０質量％以下、Ｚｎ：４．０～５．０質量％、Ｖ：０．１０質量％以下、Ｚｒ：０．２５質量％以下、Ｔｉ：０．２０質量％以下であり、さらにＡｌを含む。
アルミニウム合金組成（Ａ２）
Ｓｉ：０．１２質量％以下、Ｆｅ：０．１５質量％以下、Ｃｕ：１．５～２．０質量％、Ｍｎ：０．１０質量％以下、Ｍｇ：２．１～２．６質量％、Ｃｒ：０．０５質量％以下、Ｚｎ：５．７～６．７質量％、Ｎｉ：０．０５質量％以下、Ｚｒ：０．１０～０．１６質量％、Ｔｉ：０．０６質量％以下であり、さらにＡｌを含む。
アルミニウム合金組成（Ａ３）
Ｓｉ：０．１２質量％以下、Ｆｅ：０．１５質量％以下、Ｃｕ：２．０～２．６質量％、Ｍｎ：０．１０質量％以下、Ｍｇ：１．９～２．６質量％、Ｃｒ：０．０４質量％以下、Ｚｎ：５．７～６．７質量％、Ｚｒ：０．０８～０．１５質量％、Ｔｉ：０．０６質量％以下であり、さらにＡｌを含む。
アルミニウム合金組成（Ａ４）
【発明の効果】
（【００１１】以降は省略されています）

関連特許
