公開番号2025021855
公報種別公開特許公報(A)
公開日2025-02-14
出願番号2023125866
出願日2023-08-01
発明の名称焼結体
出願人株式会社プロテリアル
代理人
主分類C22C 1/04 20230101AFI20250206BHJP(冶金;鉄または非鉄合金;合金の処理または非鉄金属の処理)
要約【課題】 MIMを適用した簡易な手段で量産可能な、加熱焼結時の歪な収縮や歪な変形が小さく抑制された焼結体(焼結変形が抑制された焼結体)を提供する。

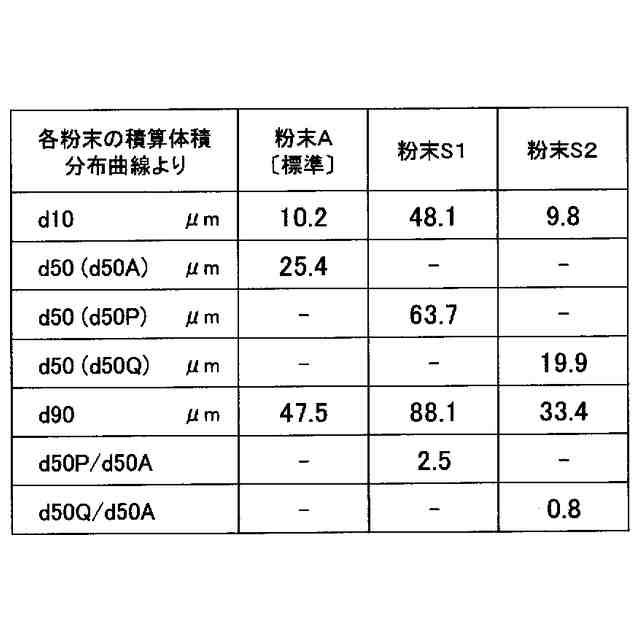

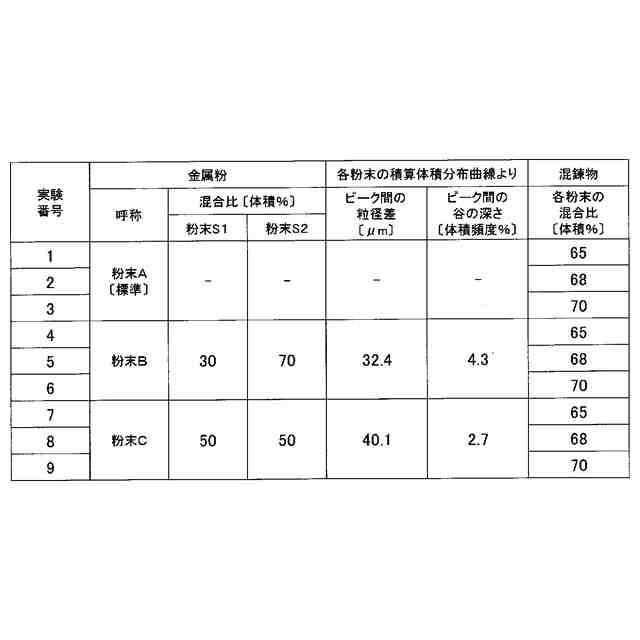

【解決手段】結晶粒径の積算頻度分布曲線がd80/(d90-d10)≦1.20およびd70/(d90-d10)≦1.03を満たす焼結体とする。そのような焼結体は、たとえば、混合金属粉と有機成分を含む混錬物を射出成形した成形体から有機成分を除去して金属粉を加熱焼結させる際に、標準金属粉、第1金属粉および第2金属粉の積算体積分布曲線のメジアン径をd50A、d50Pおよびd50Qとするとき、d50P/d50Aが2～5の第1金属粉とd50Q/d50Aが0.1～0.8の第2金属粉とを用いて、第1金属粉の混合比が20体積%～80体積%となる混合金属粉を作製し、混合金属粉の混合比が60体積%～80体積%となる混錬物を作製する方法により製造できる。
【選択図】図8

特許請求の範囲【請求項１】

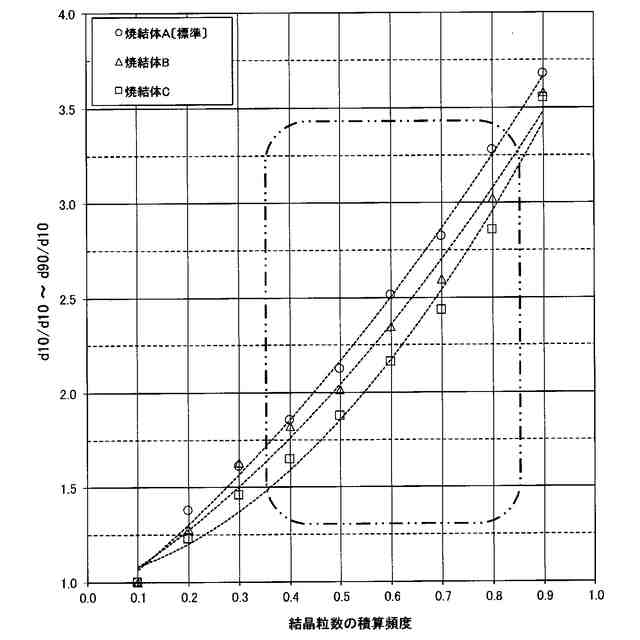

結晶粒径の積算頻度分布曲線の１０頻度％の結晶粒径をｄ１０、７０頻度％の結晶粒径をｄ７０、８０頻度％の結晶粒径をｄ８０および９０頻度％の結晶粒径をｄ９０とするとき、前記積算頻度分布曲線がｄ８０／（ｄ９０－ｄ１０）≦１．２０およびｄ７０／（ｄ９０－ｄ１０）≦１．０３を満たす、焼結体。
続きを表示（約 300 文字）【請求項２】
前記積算頻度分布曲線の６０頻度％の結晶粒径をｄ６０とするとき、前記積算頻度分布曲線が、（ｄ９０－ｄ７０）／（ｄ９０－ｄ１０）≧０．３５を満たす、請求項１に記載の焼結体。
【請求項３】
前記積算頻度分布曲線が、ｄ８０／（ｄ９０－ｄ１０）≦１．１６およびｄ７０／（ｄ９０－ｄ１０）≦０．９９を満たす、請求項１に記載の焼結体。
【請求項４】
前記積算頻度分布曲線が、（ｄ９０－ｄ７０）／（ｄ９０－ｄ１０）≧０．３９を満たす、請求項２に記載の焼結体。
【請求項５】
α＋β型のチタン合金からなる、請求項１または２に記載の焼結体。

発明の詳細な説明【技術分野】
【０００１】
この発明は、焼結体に関し、詳しくは、金属粉および有機成分を含む混錬物を用いる金属粉末射出成形法を適用して製造された、焼結変形が抑制された焼結体に関する。
続きを表示（約 2,600 文字）【背景技術】
【０００２】
従来、焼結体の製造方法の一つとして、金属粉末射出成形法（ＭＩＭ：ＭｅｔａｌＩｎｊｅｃｔｉｏｎＭｏｌｄｉｎｇ）が知られている。ＭＩＭは、比較的小型の焼結体や複雑で微細な形状の焼結体を最終製品に近い形状（ニアネットシェイプ）で量産することができるため、多くの産業分野で適用されている。一般的なＭＩＭは、金属粉および有機成分を含む混錬物（コンパウンド）を作製する混錬物作製工程と、その混錬物を射出成形した成形体（グリーン体）を作製する成形体作製工程と、その成形体を構成する有機成分を除去して脱脂体（ブラウン体）を作製する脱脂体作製工程と、その脱脂体を構成する金属粉を加熱により焼結させて焼結体を作製する焼結体作製工程と、を含む。また、必要に応じて、脱脂体を構成する金属粉をハンドリングが可能な程度に焼結させて仮焼体を作製する仮焼体作製工程を含み、脱脂体に替えて、その仮焼体を構成する金属粉をさらに強固に焼結させて焼結体を作製する焼結体作製工程が採用される。
【０００３】
たとえば、特許文献１には、金属粉およびバインダーを含む混錬物を射出成形して成形体を作製し、その成形体を構成するバインダーを加熱により除去して脱脂体を作製し、その脱脂体を加熱により焼結させて焼結体を作製する、ＭＩＭを適用した焼結体の製造方法が開示されている。特許文献１に開示される焼結体の製造方法では、混錬物に占める金属粉の割合（混合比）を約６０体積％に設定することにより、脱脂体の変形を抑制している。その後、その脱脂体を構成する金属粉を加熱焼結することにより、焼結体を作製することになる。しかし、特許文献１には、加熱焼結時に発生しやすい焼結体の歪な収縮や歪な変形を小さく抑制することに係る具体的手段は開示されていない。
【０００４】
この加熱焼結時に発生しやすい焼結体に生じやすい歪な収縮や歪な変形の抑制に関し、たとえば、特許文献２には、第１金属粉およびバインダーを含む第１混錬物を作製する第１混錬物作製工程と、その第１混錬物を造粒して比較的大径の造粒粉を作製する造粒粉作製工程と、その造粒粉と第２金属粒およびバインダーを含む第２混錬物を作製する第２混錬物作製工程と、を含み、その第２混錬物を射出成形して焼結体を作製する、焼結体の製造方法が開示されている。この焼結体の製造方法では、骨格を構成する造粒粉を取り囲むように第２金属粉とバインダーとがバランスよく配置された第２混錬物を作製している。そして、その第２混錬物を用いることにより、成形体の保形性が高まり、均質で変形の少ない成形体の作製が可能になるとされ、最終的には寸法精度が高い焼結体の作製が可能になるとされている。
【先行技術文献】
【特許文献】
【０００５】
特開２００１－１５２２０５号公報
特開２０１８－１４５４８１号公報
【非特許文献】
【０００６】
三浦秀士、増田剛紀、小笠原忠司、寒川喜光共著、Ｔｉ射出成形体の高性能化、粉体粉末冶金協会誌「粉体および粉末冶金」２００２年４９巻９号、ｐ．８２５－８２８
三浦秀士、竹増光家、▲桑▼野友紀、伊藤芳典、佐藤憲治共著、Ｔｉ－６Ａｌ－４Ｖ射出成形材の焼結挙動と機械的特性、粉体粉末冶金協会誌「粉体および粉末冶金」２００６年５３巻１０号、ｐ．８１５－８２０
【発明の概要】
【発明が解決しようとする課題】
【０００７】
加熱焼結時の歪な収縮や歪な変形により焼結体の焼結変形量が過大になると、焼結体の変形部分の矯正や除去などの機械加工工程を過度に行う必要が生じるかもしれない。その場合、ＭＩＭによる焼結体のニアネットシェイプ効果が無効になるとともに、機械加工工程の増加に起因して、リードタイムの増長や製造コストの増大といった焼結体の量産に不都合な問題が危惧される。しかし、特許文献２に開示される焼結体の製造方法では、一般的なＭＩＭで実施する上記した工程以外に、少なくとも造粒粉製造工程と第２混錬物作製工程とを実施することになる。そのため、一般的なＭＩＭにより焼結体を量産する場合と比べて、上記した工程の増加に起因して、焼結体の量産に不都合な上記した問題が危惧される。また、この焼結体の製造方法では、第２混錬物を作製する際に造粒粉が損壊する問題が危惧される。この造粒粉の損壊対策として、特許文献２には、造粒粉の形状的な等方性を高めることや、造粒粉と第１金属粉とのバランスを最適化することが教示されている。具体的には、所定のアスペクト比を有する造粒粉を作製することや、第１金属粉に対して所定の粒径比を有する造粒粉を作製することが教示されている。そうした特定の造粒粉を作製することに関しても、焼結体の量産に上記した不都合な問題が危惧される。
【０００８】
この発明の目的は、ＭＩＭを適用した簡易な手段で量産可能な、加熱焼結時の歪な収縮や歪な変形が小さく抑制された焼結体（焼結変形が抑制された焼結体）を提供することである。
【課題を解決するための手段】
【０００９】
発明者は、ＭＩＭを適用した従来の焼結体の製造方法において、金属粉、有機成分、混錬物、成形体、脱脂体、仮焼体および焼結体の構成や、作製時、特に加熱焼結時の挙動を多様な視点で検討し、焼結組織を構成する結晶粒が特定の粒径バランスになる焼結体は従来の焼結体に対する焼結変形量の変形比が小さいことを突き止めた。そして、従来の焼結体と焼結変形量の変形比が小さい焼結体との相違点などを詳細に精査・検討し、その後の具体的な工夫により上記課題が解決できることを見出し、この発明に想到することができた。
【００１０】
すなわち、この発明に係る焼結変形が抑制された焼結体は、結晶粒径の積算頻度分布曲線の１０頻度％の結晶粒径をｄ１０、７０頻度％の結晶粒径をｄ７０、８０頻度％の結晶粒径をｄ８０および９０頻度％の結晶粒径をｄ９０とするとき、前記積算頻度分布曲線が、ｄ８０／（ｄ９０－ｄ１０）≦１．２０およびｄ７０／（ｄ９０－ｄ１０）≦１．０３を満たす。この構成を有する焼結体は、加熱焼結時の焼結変形量の変形比が０．８以下である可能性が十分に高い。
（【００１１】以降は省略されています）
