特許ウォッチ

公開番号2025096071
公報種別公開特許公報(A)
公開日2025-06-26
出願番号2023212561
出願日2023-12-15
発明の名称線材
出願人日本製鉄株式会社
代理人アセンド弁理士法人
主分類C22C 38/00 20060101AFI20250619BHJP(冶金;鉄または非鉄合金;合金の処理または非鉄金属の処理)
要約【課題】十分な伸線加工性を有し、かつ、素材として用いられ製造される鋼線において、優れた耐久比が得られる線材を提供する。

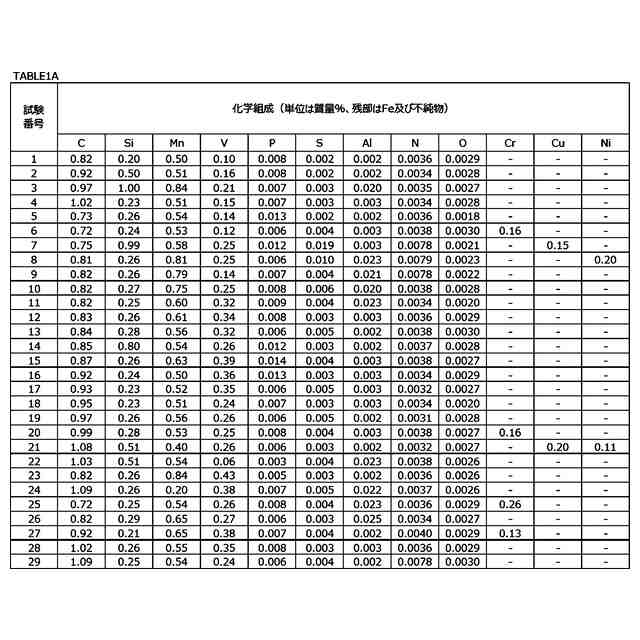

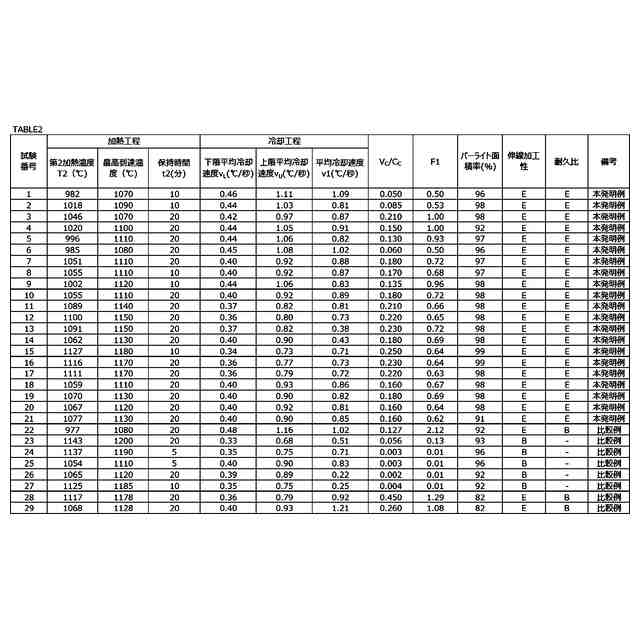

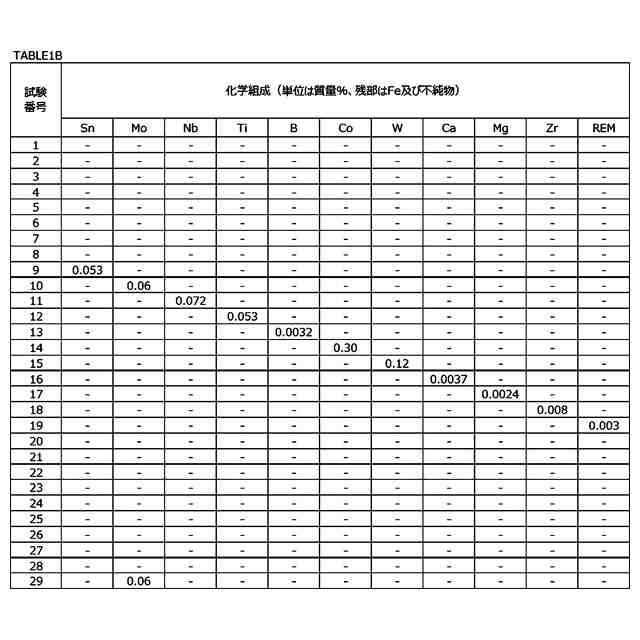

【解決手段】本開示による線材は、化学組成が、質量%で、C:0.70～1.10%未満、Si:0.10～1.00%、Mn:0.20～1.00%、V:0.10～0.40%、P:0.020%以下、S:0.020%以下、Al:0.080%以下、N:0.0100%以下、及び、O:0.0050%以下、を含有し、残部がFe及び不純物からなり、パーライトの面積率が90%以上であり、SEM-EDX装置を用いてパーライトのラメラセメンタイトを含む領域を点分析することにより得られる質量%でのC濃度をC_C(%)と定義し、点分析により得られる質量%でのV濃度をV_C(%)と定義したとき、式(1)を満たす。
0.15≦V_C/(C_C×V)≦1.00 (1)
【選択図】なし
特許請求の範囲【請求項１】
化学組成が、質量％で、
Ｃ：０．７０～１．１０％未満、
Ｓｉ：０．１０～１．００％、
Ｍｎ：０．２０～１．００％、
Ｖ：０．１０～０．４０％、
Ｐ：０．０２０％以下、
Ｓ：０．０２０％以下、
Ａｌ：０．０８０％以下、
Ｎ：０．０１００％以下、及び、
Ｏ：０．００５０％以下、を含有し、
残部がＦｅ及び不純物からなり、
ミクロ組織において、パーライトの面積率が９０％以上であり、
ＳＥＭ－ＥＤＸ装置を用いて前記パーライトのラメラセメンタイトを含む領域を点分析することにより得られる質量％でのＣ濃度をＣ
Ｃ
（％）と定義し、
前記点分析により得られる質量％でのＶ濃度をＶ
Ｃ
（％）と定義したとき、
式（１）を満たす、
線材。
０．１５≦Ｖ
Ｃ
／（Ｃ
Ｃ
×Ｖ）≦１．００（１）
ここで、式（１）中のＶには、前記化学組成における質量％でのＶ含有量が代入される。
続きを表示（約 930 文字）【請求項２】
化学組成が、質量％で、
Ｃ：０．７０～１．１０％未満、
Ｓｉ：０．１０～１．００％、
Ｍｎ：０．２０～１．００％、
Ｖ：０．１０～０．４０％、
Ｐ：０．０２０％以下、
Ｓ：０．０２０％以下、
Ａｌ：０．０８０％以下、
Ｎ：０．０１００％以下、及び、
Ｏ：０．００５０％以下、を含有し、
さらに、第１群及び第２群からなる群から選択される１種以上を含有し、
残部がＦｅ及び不純物からなり、
ミクロ組織において、パーライトの面積率が９０％以上であり、
ＳＥＭ－ＥＤＸ装置を用いて前記パーライトのラメラセメンタイトを含む領域を点分析することにより得られる質量％でのＣ濃度をＣ
Ｃ
（％）と定義し、
前記点分析により得られる質量％でのＶ濃度をＶ
Ｃ
（％）と定義したとき、
式（１）を満たす、
線材。
［第１群］
Ｃｒ：０．５０％以下、
Ｃｕ：０．５０％以下、
Ｎｉ：０．５０％以下、
Ｓｎ：０．１００％以下、
Ｍｏ：０．２０％以下、
Ｎｂ：０．１００％以下、
Ｔｉ：０．１００％以下、
Ｂ：０．００５０％以下、
Ｃｏ：０．５０％以下、及び、
Ｗ：０．２０％以下、からなる群から選択される１種以上
［第２群］
Ｃａ：０．００５０％以下、
Ｍｇ：０．００５０％以下、
Ｚｒ：０．０１０％以下、及び、
希土類元素：０．００５％以下、からなる群から選択される１種以上
０．１５≦Ｖ
Ｃ
／（Ｃ
Ｃ
×Ｖ）≦１．００（１）
ここで、式（１）中のＶには、前記化学組成における質量％でのＶ含有量が代入される。
【請求項３】
請求項２に記載の線材であって、
前記第１群を含有する、
線材。
【請求項４】
請求項２に記載の線材であって、
前記第２群を含有する、
線材。

発明の詳細な説明【技術分野】
【０００１】
本開示は、線材に関し、さらに詳しくは、自動車用タイヤ用途のビード、スチールコード、橋梁用途のワイヤロープ、エレベーター用途のワイヤロープ、ＰＣ鋼線、及び、送電用ワイヤ等に用いられる鋼線の素材に適した線材に関する。
続きを表示（約 2,400 文字）【背景技術】
【０００２】
自動車用タイヤ用途のビード、スチールコード、橋梁用途のワイヤロープ、エレベーター用途のワイヤロープ、ＰＣ鋼線、及び、送電用ワイヤ等には、鋼線が用いられる。鋼線は例えば、線材に対して伸線加工を実施した後、ブルーイング処理を施して製造される。
【０００３】
近年、鋼線には高い引張強さが求められている。一方、上述の用途に用いられる鋼線では、使用状況下で繰り返し負荷がかかるため、優れた耐久比（＝疲労強度／引張強さ）も求められている。さらに、鋼線を製造する場合、鋼線の素材である線材に対して複数回伸線加工を実施する場合がある。したがって、線材には、十分な伸線加工性も求められる。
【０００４】
線材の伸線加工性の向上、及び、線材を素材として製造される鋼線の耐久比の向上に関する技術が、特開２０１１－２２５９９０号公報（特許文献１）に提案されている。
【０００５】
特許文献１に開示された線材は、質量％で、Ｃ：０．７０～１．２％、Ｓｉ：０．１～１．５％、Ｍｎ：０．１～１．５％、Ｐ：０．０１５％以下（０％を含まない）、Ｓ：０．０１５％以下（０％を含まない）、Ａｌ：０．００５％以下（０％を含まない）、Ｂ：０．０００５～０．０１０％、Ｎ：０．００２～０．００５％を含有し、固溶Ｎが０．００１５％以下（０％を含む）であり、残部が鉄及び、不可避的不純物からなり、パーライト組織の面積率が９０％以上であって、パーライト組織２０００μｍ
２
中に円相当直径が１００ｎｍ以上、１０００ｎｍ未満のＢＮ系化合物が１００個以下（０個を含む）、円相当直径が１０００ｎｍ以上であるＢＮ系化合物が１０個以下（０個を含む）であることを特徴とする。特許文献１では、ＢＮ系化合物の個数を制御することにより、伸線加工性及び耐久比を高めている。
【先行技術文献】
【特許文献】
【０００６】
特開２０１１－２２５９９０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
特許文献１に提案された線材では、鋼中のＢＮ系化合物を制御して、伸線加工性及び耐久比を改善している。しかしながら、他の手段により、これらの特性を高めてもよい。
【０００８】
本開示の目的は、十分な伸線加工性を有し、かつ、素材として用いられ製造される鋼線において、優れた耐久比が得られる線材を提供することである。
【課題を解決するための手段】
【０００９】
本開示の線材は、
化学組成が、質量％で、
Ｃ：０．７０～１．１０％未満、
Ｓｉ：０．１０～１．００％、
Ｍｎ：０．２０～１．００％、
Ｖ：０．１０～０．４０％、
Ｐ：０．０２０％以下、
Ｓ：０．０２０％以下、
Ａｌ：０．０８０％以下、
Ｎ：０．０１００％以下、及び、
Ｏ：０．００５０％以下、を含有し、
残部がＦｅ及び不純物からなり、
ミクロ組織において、パーライトの面積率が９０％以上であり、
ＳＥＭ－ＥＤＸ装置を用いて前記パーライトのラメラセメンタイトを含む領域を点分析することにより得られる質量％でのＣ濃度をＣ
Ｃ
（％）と定義し、
前記点分析により得られる質量％でのＶ濃度をＶ
Ｃ
（％）と定義したとき、
式（１）を満たす。
０．１５≦Ｖ
Ｃ
／（Ｃ
Ｃ
×Ｖ）≦１．００（１）
ここで、式（１）中のＶには、前記化学組成における質量％でのＶ含有量が代入される。
【００１０】
本開示の線材は、
化学組成が、質量％で、
Ｃ：０．７０～１．１０％未満、
Ｓｉ：０．１０～１．００％、
Ｍｎ：０．２０～１．００％、
Ｖ：０．１０～０．４０％、
Ｐ：０．０２０％以下、
Ｓ：０．０２０％以下、
Ａｌ：０．０８０％以下、
Ｎ：０．０１００％以下、及び、
Ｏ：０．００５０％以下、を含有し、
さらに、第１群及び第２群からなる群から選択される１種以上を含有し、
残部がＦｅ及び不純物からなり、
ミクロ組織において、パーライトの面積率が９０％以上であり、
ＳＥＭ－ＥＤＸ装置を用いて前記パーライトのラメラセメンタイトを含む領域を点分析することにより得られる質量％でのＣ濃度をＣ
Ｃ
（％）と定義し、
前記点分析により得られる質量％でのＶ濃度をＶ
Ｃ
（％）と定義したとき、
式（１）を満たす。
［第１群］
Ｃｒ：０．５０％以下、
Ｃｕ：０．５０％以下、
Ｎｉ：０．５０％以下、
Ｓｎ：０．１００％以下、
Ｍｏ：０．２０％以下、
Ｎｂ：０．１００％以下、
Ｔｉ：０．１００％以下、
Ｂ：０．００５０％以下、
Ｃｏ：０．５０％以下、及び、
Ｗ：０．２０％以下、からなる群から選択される１種以上
［第２群］
Ｃａ：０．００５０％以下、
Ｍｇ：０．００５０％以下、
Ｚｒ：０．０１０％以下、及び、
希土類元素：０．００５％以下、からなる群から選択される１種以上
０．１５≦Ｖ
Ｃ
／（Ｃ
Ｃ
×Ｖ）≦１．００（１）
ここで、式（１）中のＶには、前記化学組成における質量％でのＶ含有量が代入される。
【発明の効果】
（【００１１】以降は省略されています）

関連特許
