特許ウォッチ

公開番号2025096072
公報種別公開特許公報(A)
公開日2025-06-26
出願番号2023212562
出願日2023-12-15
発明の名称鋼線
出願人日本製鉄株式会社
代理人アセンド弁理士法人
主分類C22C 38/00 20060101AFI20250619BHJP(冶金;鉄または非鉄合金;合金の処理または非鉄金属の処理)
要約【課題】十分な延性及び優れた耐久比が得られる鋼線を提供する。

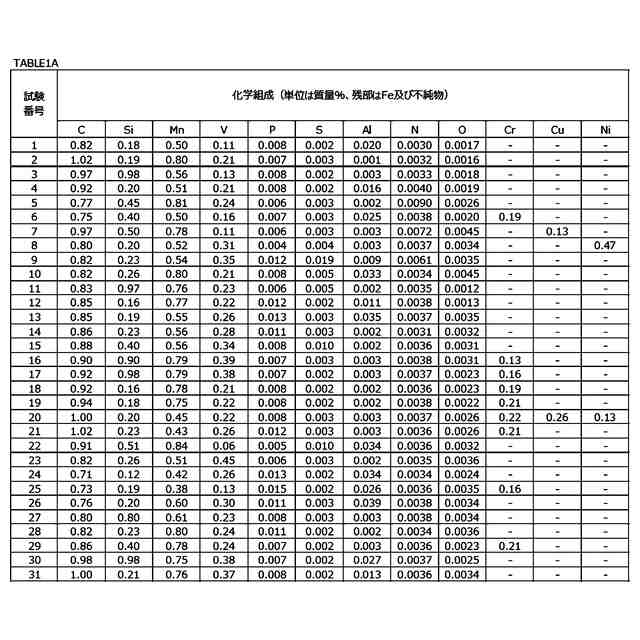

【解決手段】本開示による鋼線は、化学組成が、質量%で、C:0.70～1.10%未満、Si:0.10～1.00%、Mn:0.20～1.00%、V:0.10～0.40%、P:0.020%以下、S:0.020%以下、Al:0.080%以下、N:0.0100%以下、及び、O:0.0050%以下、を含有し、残部がFe及び不純物からなり、TEM-EDX装置を用いてパーライト組織におけるラメラセメンタイトを含む領域を点分析することにより得られる質量%でのC濃度をC_C(%)と定義し、点分析により得られる質量%でのV濃度をV_C(%)と定義したとき、式(1)を満たし、ミクロひずみεが0.0040以上である。

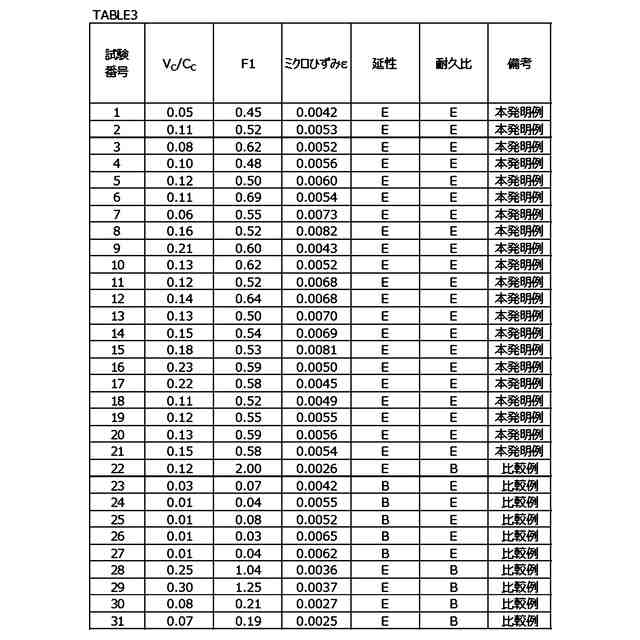

0.15≦V_C/(C_C×V)≦1.00 (1)
【選択図】なし
特許請求の範囲【請求項１】
化学組成が、質量％で、
Ｃ：０．７０～１．１０％未満、
Ｓｉ：０．１０～１．００％、
Ｍｎ：０．２０～１．００％、
Ｖ：０．１０～０．４０％、
Ｐ：０．０２０％以下、
Ｓ：０．０２０％以下、
Ａｌ：０．０８０％以下、
Ｎ：０．０１００％以下、及び、
Ｏ：０．００５０％以下、を含有し、
残部がＦｅ及び不純物からなり、
ＴＥＭ－ＥＤＸ装置を用いてパーライト組織におけるラメラセメンタイトを含む領域を点分析することにより得られる質量％でのＣ濃度をＣ
Ｃ
（％）と定義し、
前記点分析により得られる質量％でのＶ濃度をＶ
Ｃ
（％）と定義したとき、
式（１）を満たし、
ミクロひずみεが０．００４０以上である、
鋼線。
０．１５≦Ｖ
Ｃ
／（Ｃ
Ｃ
×Ｖ）≦１．００（１）
ここで、式（１）中のＶには、前記化学組成における質量％でのＶ含有量が代入される。
続きを表示（約 930 文字）【請求項２】
化学組成が、質量％で、
Ｃ：０．７０～１．１０％未満、
Ｓｉ：０．１０～１．００％、
Ｍｎ：０．２０～１．００％、
Ｖ：０．１０～０．４０％、
Ｐ：０．０２０％以下、
Ｓ：０．０２０％以下、
Ａｌ：０．０８０％以下、
Ｎ：０．０１００％以下、及び、
Ｏ：０．００５０％以下、を含有し、
さらに、第１群及び第２群からなる群から選択される１種以上を含有し、
残部がＦｅ及び不純物からなり、
ＴＥＭ－ＥＤＸ装置を用いてパーライト組織におけるラメラセメンタイトを含む領域を点分析することにより得られる質量％でのＣ濃度をＣ
Ｃ
（％）と定義し、
前記点分析により得られる質量％でのＶ濃度をＶ
Ｃ
（％）と定義したとき、
式（１）を満たし、
ミクロひずみεが０．００４０以上である、
鋼線。
［第１群］
Ｃｒ：０．５０％以下、
Ｃｕ：０．５０％以下、
Ｎｉ：０．５０％以下、
Ｓｎ：０．１００％以下、
Ｍｏ：０．２０％以下、
Ｎｂ：０．１００％以下、
Ｔｉ：０．１００％以下、
Ｂ：０．００５０％以下、
Ｃｏ：０．５０％以下、及び、

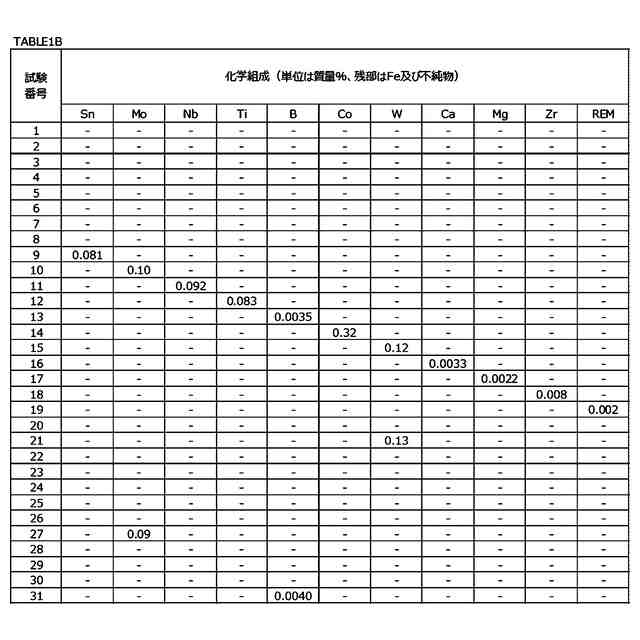

Ｗ：０．２０％以下、からなる群から選択される１種以上
［第２群］
Ｃａ：０．００５０％以下、
Ｍｇ：０．００５０％以下、
Ｚｒ：０．０１０％以下、及び、
希土類元素：０．００５％以下、からなる群から選択される１種以上
０．１５≦Ｖ
Ｃ
／（Ｃ
Ｃ
×Ｖ）≦１．００（１）
ここで、式（１）中のＶには、前記化学組成における質量％でのＶ含有量が代入される。
【請求項３】
請求項２に記載の鋼線であって、
前記第１群を含有する、
鋼線。
【請求項４】
請求項２に記載の鋼線であって、
前記第２群を含有する、
鋼線。

発明の詳細な説明【技術分野】
【０００１】
本開示は、鋼線に関し、さらに詳しくは、自動車用タイヤ用途のビード、橋梁用途のワイヤロープ、エレベーター用途のワイヤロープ、ＰＣ鋼線、及び、送電用ワイヤ等に適した鋼線に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】

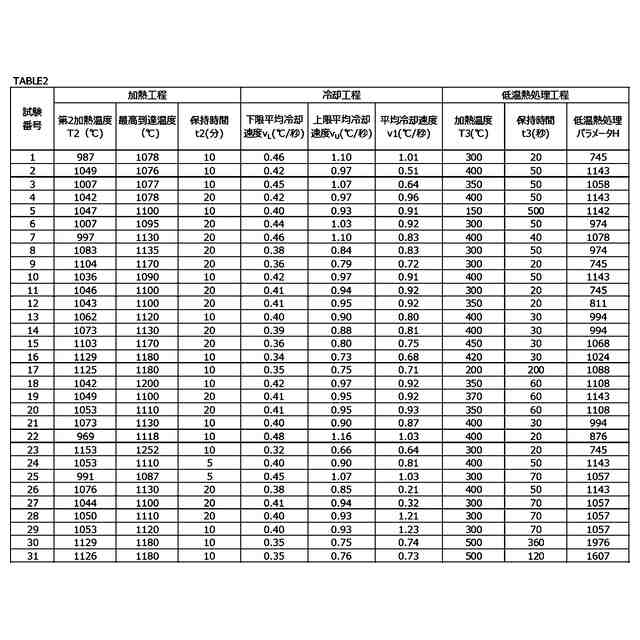

自動車用タイヤ用途のビード、橋梁用途のワイヤロープ、エレベーター用途のワイヤロープ、ＰＣ鋼線、及び、送電用ワイヤ等には、鋼線が用いられる。鋼線は例えば、線材に対して伸線加工を実施した後、ブルーイング処理を施して製造される。
【０００３】
近年、鋼線には高い引張強さが求められている。一方、上述の用途に用いられる鋼線では、使用状況下で繰り返し負荷がかかるため、優れた耐久比（＝疲労強度／引張強さ）も求められている。さらに、鋼線からビード等を製造する際に、鋼線を撚り合わせて撚り鋼線とする。したがって、鋼線には、十分な延性も求められる。
【０００４】
鋼線の延性及び耐久比の向上に関する技術が、特開平０６－０４９５９２号公報（特許文献１）に提案されている。
【０００５】
特許文献１に開示された鋼線は、質量％で、Ｃ：０．８０～１．１０％、Ｓｉ≦０．２５％、Ｍｎ≦０．４５％、Ｐ≦０．０１０％、Ｓ≦０．０１０％、Ｃｒ：０．１５～０．３５％、Ｎ≦０．００４０％、Ｂ：０．０００５～０．０１×Ｃｒ［％］＋０．００１％、残部がＦｅ及び不可避的不純物からなる。特許文献１では、Ｃｒ含有量に応じた含有量のＢを添加して、パーライト中のセメンタイトの成長を促進することにより、延性および耐久比を向上させる。
【先行技術文献】
【特許文献】
【０００６】
特開平０６－０４９５９２号公報
【非特許文献】
【０００７】
高木ら、「冷間加工した鉄に関してｄｉｒｅｃｔ－ｆｉｔｔｉｎｇ法ならびにｍｏｄｉｆｉｅｄｗｉｌｌｉａｍｓｏｎ－Ｈａｌｌ法で得られるパラメーターの相関性」、鉄と鋼、Ｖｏｌ．１０５（２０１９）Ｎｏ．６、第６４８～６５４頁
【発明の概要】
【発明が解決しようとする課題】
【０００８】
しかしながら、特許文献１で提案された手段とは異なる他の手段により、鋼線の延性及び耐久比を高めてもよい。
【０００９】
本開示の目的は、十分な延性及び優れた耐久比が得られる鋼線を提供することである。
【課題を解決するための手段】
【００１０】
本開示の鋼線は、
化学組成が、質量％で、
Ｃ：０．７０～１．１０％未満、
Ｓｉ：０．１０～１．００％、
Ｍｎ：０．２０～１．００％、
Ｖ：０．１０～０．４０％、
Ｐ：０．０２０％以下、
Ｓ：０．０２０％以下、
Ａｌ：０．０８０％以下、
Ｎ：０．０１００％以下、及び、
Ｏ：０．００５０％以下、を含有し、
残部がＦｅ及び不純物からなり、
ＴＥＭ－ＥＤＸ装置を用いてパーライト組織におけるラメラセメンタイトを含む領域を点分析することにより得られる質量％でのＣ濃度をＣ
Ｃ
（％）と定義し、
前記点分析により得られる質量％でのＶ濃度をＶ
Ｃ
（％）と定義したとき、
式（１）を満たし、
ミクロひずみεが０．００４０以上である。
０．１５≦Ｖ
Ｃ
／（Ｃ
Ｃ
×Ｖ）≦１．００（１）
ここで、式（１）中のＶには、前記化学組成における質量％でのＶ含有量が代入される。
（【００１１】以降は省略されています）

関連特許
