TOP特許意匠商標
特許ウォッチ Twitter
公開番号2025012690
公報種別公開特許公報(A)
公開日2025-01-24
出願番号2023115725
出願日2023-07-14
発明の名称鋼線
出願人日本製鉄株式会社
代理人アセンド弁理士法人
主分類C22C 38/00 20060101AFI20250117BHJP(冶金;鉄または非鉄合金;合金の処理または非鉄金属の処理)
要約【課題】高い強度と優れた耐久比とを有する鋼線を提供する。
【解決手段】本開示による鋼線は、化学組成が、質量%で、C:0.70~1.10%未満、Si:0.10~1.00%、Mn:0.20~1.00%、P:0.020%以下、S:0.020%以下、Al:0.080%以下、O:0.0050%以下、及び、N:0.0100%以下、を含有し、残部はFe及び不純物からなり、引張強さが1600~2500MPaであり、らせん転位割合が0.60以上である。
【選択図】なし
特許請求の範囲【請求項1】
化学組成が、質量%で、
C:0.70~1.10%未満、
Si:0.10~1.00%、
Mn:0.20~1.00%、
P:0.020%以下、
S:0.020%以下、
Al:0.080%以下、
O:0.0050%以下、及び、
N:0.0100%以下、を含有し、
残部はFe及び不純物からなり、

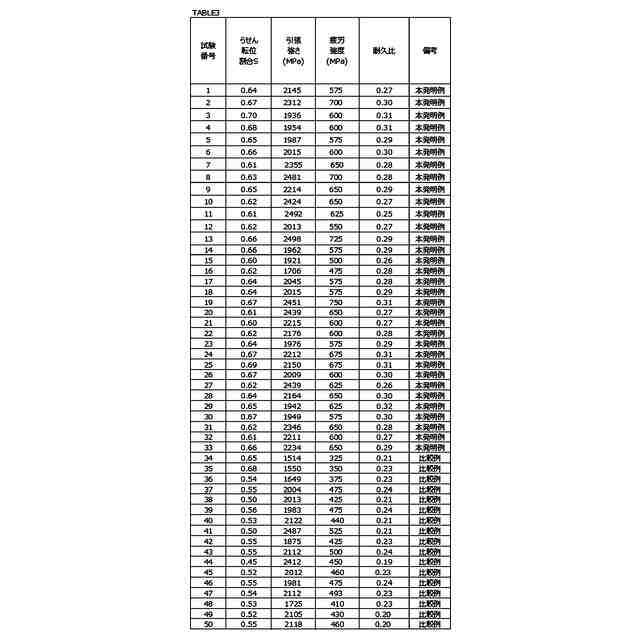

引張強さが1600~2500MPaであり、
らせん転位割合が0.60以上である、
鋼線。
続きを表示(約 730 文字)【請求項2】
化学組成が、質量%で、
C:0.70~1.10%未満、
Si:0.10~1.00%、
Mn:0.20~1.00%、
P:0.020%以下、
S:0.020%以下、
Al:0.080%以下、
O:0.0050%以下、及び、
N:0.0100%以下、を含有し、
さらに、第1郡及び第2群からなる群から選択される1種以上を含有し、
残部はFe及び不純物からなり、
引張強さが1600~2500MPaであり、
らせん転位割合が0.60以上である、
鋼線。

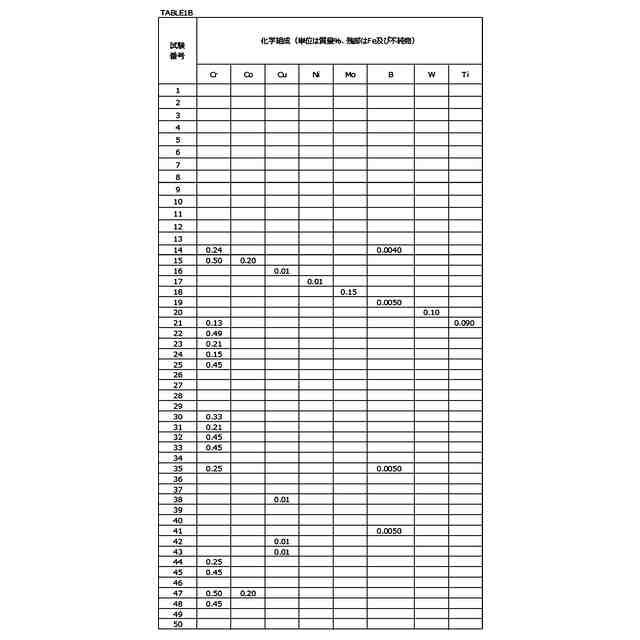

[第1群]
Cr:0.50%以下、
Co:0.50%以下、
Cu:0.50%以下、
Ni:0.50%以下、
Mo:0.20%以下、
B:0.0050%以下、
W:0.20%以下、
Ti:0.100%以下、
Nb:0.100%以下、
Sn:0.100%以下、及び、
V:0.10%以下、からなる群から選択される1種以上

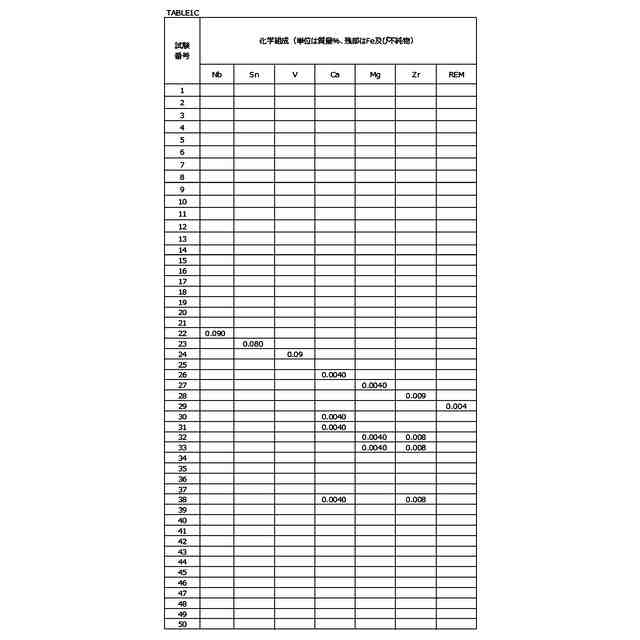

[第2群]
Ca:0.0050%以下、
Mg:0.0050%以下、
Zr:0.010%以下、及び、
希土類元素(REM):0.005%以下、からなる群から選択される1種以上
【請求項3】
請求項2に記載の鋼線であって、
前記化学組成は、前記第1群を含有する、
鋼線。
【請求項4】
請求項2に記載の鋼線であって、
前記化学組成は、前記第2群を含有する、
鋼線。

発明の詳細な説明【技術分野】
【0001】
本開示は、鋼線に関する。
続きを表示(約 1,400 文字)【背景技術】
【0002】
鋼線は、自動車用タイヤ用途のビード、橋梁用途のワイヤロープ、エレベーター用途のワイヤロープ、PC鋼線、及び、送電用ワイヤの硬鋼線等に利用されている。これらの用途に利用される鋼線では、高い引張強さが求められる。一方、鋼線の使用環境では、応力状態の変化を繰返し受ける。応力状態の変化としては、例えば、高い引張応力から低い引張応力への応力変化、又は、引張応力から圧縮応力への応力変化等である。したがって、鋼線には、高い疲労強度が求められる。
【0003】
高い引張強さ又は高い引張強さ及び高い疲労強度が得られる鋼線は、特開平10-305308号公報(特許文献1)及び特開平6-49592号公報(特許文献2)に提案されている。
【0004】
特許文献1に開示される鋼線は、C:0.70%以上及び1.00%未満を含有し、C断面表層と中心のビッカース硬度差100未満、引張強さ2000MPa以上、及び、伸び6%以上である。この鋼線では、伸線加工工程におけるダイスアプローチ角度、及び、1ダイス当たりの減面率を適正化し、さらに、最終ダイスの回転、又は、曲げ加工を施すことにより、伸び特性と強度とを高める。
【0005】
特許文献2に開示される鋼線は、重量%で、C:0.80~1.10%、Si:0.25%以下、Mn:0.45%以下、P:0.010%以下、S:0.010%以下、Cr:0.15~0.35%、N:0.0040%以下、及び、B:(0.0005~0.01)×Cr[%]+0.001%を含有し、残部はFe及び不可避的不純物からなる。この鋼線では、フェライト-セメンタイト界面における微小欠陥の発生を抑制しながら伸線を行い、強度及び疲労特性を高める。
【先行技術文献】
【特許文献】
【0006】
特開平10-305308号公報
特開平6-49592号公報
【非特許文献】
【0007】
友田ら、「中性子・X線回折ラインプロファイル解析の最近の進歩」、鉄と鋼、Vol.103(2017)No.2、第73~85頁
高木ら、「冷間加工した低炭素フェライト鋼の転位密度評価」、鉄と鋼、Vol.104(2018)No.11、第683-688頁
【発明の概要】
【発明が解決しようとする課題】
【0008】
しかしながら、特許文献1及び特許文献2で提案された手段とは異なる他の手段により、鋼線の引張強さ及び耐久比を高めてもよい。
【0009】
本開示の目的は、高い引張強さと優れた耐久比とを有する鋼線を提供することである。
【課題を解決するための手段】
【0010】

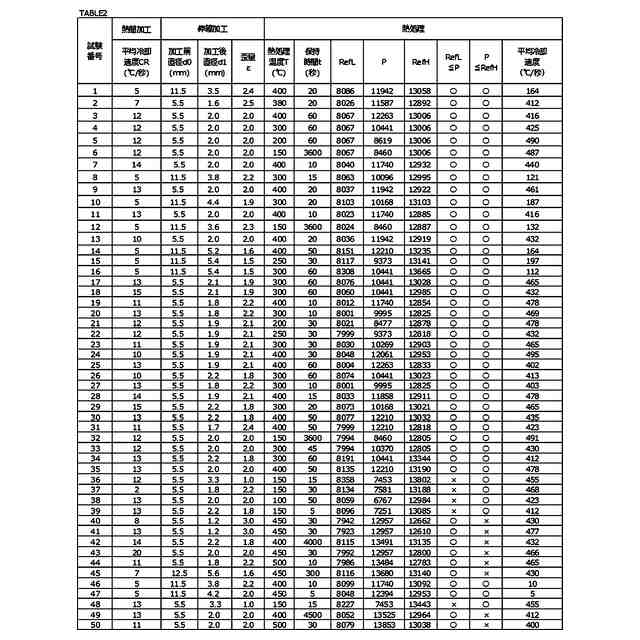

本開示による鋼線は、
化学組成が、質量%で、
C:0.70~1.10%未満、
Si:0.10~1.00%、
Mn:0.20~1.00%、
P:0.020%以下、
S:0.020%以下、
Al:0.080%以下、
O:0.0050%以下、及び、
N:0.0100%以下、を含有し、
残部はFe及び不純物からなり、
引張強さが1600~2500MPaであり、
らせん転位割合が0.60以上である。
(【0011】以降は省略されています)

この特許をJ-PlatPatで参照する

関連特許

日本製鉄株式会社
鋼材
17日前
日本製鉄株式会社
溶接継手
3日前
日本製鉄株式会社
鉄道車輪
13日前
日本製鉄株式会社
鉄道車輪
13日前
日本製鉄株式会社
軸受用鋼管
4日前
日本製鉄株式会社
クランク軸
17日前
日本製鉄株式会社
高炉の操業方法
6日前
日本製鉄株式会社
焼結鉱の製造方法
10日前
日本製鉄株式会社
粒度分布測定方法
23日前
日本製鉄株式会社
耐火被覆梁及び床構造
9日前
日本製鉄株式会社
床構造及び床構造の施工方法
9日前
日本製鉄株式会社
温度測定装置及び温度測定方法
18日前
日本製鉄株式会社
温度測定装置及び温度測定方法
18日前
日本製鉄株式会社
Cu含有鋼の連続鋳造方法、および圧延鋼材の製造方法
10日前
日本製鉄株式会社
液体金属脆化割れ予測方法及び液体金属脆化割れ予測プログラム
5日前
日本製鉄株式会社
水素充填方法、水素充填装置、試料解析方法および試料解析装置
5日前
日本製鉄株式会社
装入装置の摩耗推定方法、高炉操業制御装置、及び高炉操業制御プログラム
6日前
日本製鉄株式会社
高炉の炉況判断方法、高炉の炉況判断装置、及び高炉の炉況判断方法のプログラム
9日前
日本製鉄株式会社
液化アンモニアタンク、液化アンモニアタンクの内槽の製造方法、及び、液化アンモニアタンクの内槽の設計方法
10日前
日本製鉄株式会社
バッテリーセル間の冷却構造、バッテリーモジュール、及び、バッテリーパック
16日前
個人
高強度せん断補強筋用の鋼材
2か月前
宏幸株式会社
金属回収方法
2か月前
株式会社神戸製鋼所
鋼材
1か月前
日本製鉄株式会社
鋼材
17日前
日本製鉄株式会社
鋼材
2か月前
日本製鉄株式会社
鋼材
2か月前
日本製鉄株式会社
鋼材
2か月前
日本製鉄株式会社
鉄道車輪
13日前
日本製鉄株式会社
鉄道車輪
13日前
日本製鉄株式会社
軸受用鋼管
4日前
日本製鉄株式会社
焼結鉱の製造方法
10日前
株式会社村田製作所
スズイオンの分離方法
1か月前
株式会社プロテリアル
合金部材及び合金部材の製造方法
6日前
株式会社小松製作所
耐摩耗部品
27日前
大電株式会社
アルミニウム素線及びアルミニウム電線
2か月前
日本冶金工業株式会社
表面性状に優れたFe-Ni合金
16日前
続きを見る
