TOP
|
特許
|
意匠
|
商標
特許ウォッチ
Twitter
他の特許を見る
公開番号
2025042555
公報種別
公開特許公報(A)
公開日
2025-03-27
出願番号
2023149654
出願日
2023-09-14
発明の名称
鋼材
出願人
日本製鉄株式会社
代理人
アセンド弁理士法人
主分類
C22C
38/00 20060101AFI20250319BHJP(冶金;鉄または非鉄合金;合金の処理または非鉄金属の処理)
要約
【課題】80ksi級(552~655MPa未満)の降伏強度と、優れた耐SSC性とを両立する鋼材を提供する。
【解決手段】本開示による鋼材は、質量%で、C:0.26~0.35%、Si:0.10~1.00%、Mn:0.90~1.40%、P:0.015%以下、S:0.0020%以下、Cr:0.15~0.50%、Mo:0.05~0.25%、sol.Al:0.001~0.070%、N:0.0010~0.0080%、及び、残部:Fe及び不純物からなり、式(1)を満たす。降伏強度が552~655MPa未満である。鋼材中において、旧オーステナイト粒径Dと、旧オーステナイト粒界近傍における、Mn含有量[Mn]と、P含有量[P]と、Mo含有量[Mo]とが、式(2)を満たす。
0.045≦Mo/Mn≦0.200 (1)
-0.0851×D-[Mn]-3×[P]+[Mo]≧-13.1 (2)
【選択図】なし
特許請求の範囲
【請求項1】
鋼材であって、
質量%で、
C:0.26~0.35%、
Si:0.10~1.00%、
Mn:0.90~1.40%、
P:0.015%以下、
S:0.0020%以下、
Cr:0.15~0.50%、
Mo:0.05~0.25%、
sol.Al:0.001~0.070%、
N:0.0010~0.0080%、
V:0~0.60%、
Nb:0~0.03%、
Ti:0~0.05%、
W:0~0.50%、
Zr:0~0.005%、
Co:0~0.500%、
Ni:0~0.300%、
Cu:0~0.500%、
Sn:0~0.100%、
Ca:0~0.0035%、
Mg:0~0.0035%、
B:0~0.0010%、
希土類元素:0~0.0050%、及び、
残部:Fe及び不純物からなり、式(1)を満たし、
降伏強度が552~655MPa未満であり、
前記鋼材中において、
旧オーステナイト粒径をDと定義し、
旧オーステナイト粒界近傍におけるMn含有量を[Mn]と、前記旧オーステナイト粒界近傍におけるP含有量を[P]と、前記旧オーステナイト粒界近傍におけるMo含有量を[Mo]と定義したとき、
前記Dと、前記[Mn]と、前記[P]と、前記[Mo]とが、式(2)を満たす、
鋼材。
0.045≦Mo/Mn≦0.200 (1)
-0.0851×D-[Mn]-3×[P]+[Mo]≧-13.1 (2)
ここで、式(1)中の元素記号には、対応する元素の含有量が質量%で代入される。また、式(2)中のDには、前記旧オーステナイト粒径が単位:μmで代入され、式(2)中の[Mn]には、前記旧オーステナイト粒界近傍におけるMn含有量が単位:mol.%で代入され、式(2)中の[P]には、前記旧オーステナイト粒界近傍におけるP含有量が単位:mol.%で代入され、式(2)中の[Mo]には、前記旧オーステナイト粒界近傍におけるMo含有量が単位:mol.%で代入される。
続きを表示(約 400 文字)
【請求項2】
請求項1に記載の鋼材であって、
V:0.01~0.60%、
Nb:0.01~0.03%、
Ti:0.01~0.05%、
W:0.01~0.50%、
Zr:0.001~0.005%、
Co:0.001~0.500%、
Ni:0.001~0.300%、
Cu:0.001~0.500%、
Sn:0.001~0.100%、
Ca:0.0001~0.0035%、
Mg:0.0001~0.0035%、
B:0.0001~0.0010%、及び、
希土類元素:0.0001~0.0050%、からなる群から選択される1元素以上を含有する、
鋼材。
【請求項3】
請求項1又は請求項2に記載の鋼材であって、
前記鋼材は、鋼管である、
鋼材。
発明の詳細な説明
【技術分野】
【0001】
本開示は鋼材に関し、さらに詳しくは、CO
2
貯留技術に用いられる鋼材に関する。
続きを表示(約 2,200 文字)
【背景技術】
【0002】
現在、地上での二酸化炭素(CO
2
)の濃度上昇が世界的に問題となっている。そのため、CO
2
の排出を抑制する取り組みが進められてきている。このようなCO
2
の排出を抑制する取り組みの中で、特に、CCUSが注目されてきている。
【0003】
CCUSは、Carbon dioxide Capture,Utilization and Storageの略称である。すなわち、CCUSは、CO
2
の回収、利用、及び、貯留の3つの技術を含む。このうち、CO
2
を貯留する技術として、発電所や工場等の産業施設から排出されたCO
2
を回収し、枯渇油井にCO
2
を圧入して貯留する技術が注目されてきている。
【0004】
このようなCO
2
貯留技術に用いられる鋼材には、たとえば、80ksi級(552~655MPa)の降伏強度が求められる。これまでに、80ksi級の降伏強度を有する鋼材が、特開2002-115028号公報(特許文献1)に提案されている。
【0005】
特許文献1に開示される鋼材は、油井用鋼管であって、降伏応力YSが552MPa(80ksi)以上であり、0℃におけるL方向吸収エネルギーE(J)が式(E≧-0.4169×YS+480)を満たすことを特徴とする。この鋼材は、ケーシングとして求められる外面からの強い外圧に起因する圧潰に耐え得る、と特許文献1には開示されている。
【先行技術文献】
【特許文献】
【0006】
特開2002-115028号公報
【発明の概要】
【発明が解決しようとする課題】
【0007】
上述のとおり、二酸化炭素(CO
2
)の貯留技術では、回収されたCO
2
を枯渇油井等に圧入し、貯留する。一方、枯渇油井の底付近は、雰囲気中に微量の硫化水素が含まれる場合がある。ここで、硫化水素を含むサワー環境では、鋼材に負荷された応力により、硫化物応力割れが生じる懸念がある。そのため、CO
2
の貯留技術への適用が想定された鋼材には、耐硫化物応力割れ性(耐Sulfide Stress Cracking性:以下、耐SSC性という)も求められる。しかしながら、上記特許文献1では、鋼材の耐SSC性について、何ら検討されていない。
【0008】
本開示の目的は、80ksi級(552~655MPa未満)の降伏強度と、優れた耐SSC性とを両立する鋼材を提供することである。
【課題を解決するための手段】
【0009】
本実施形態による鋼材は、
質量%で、

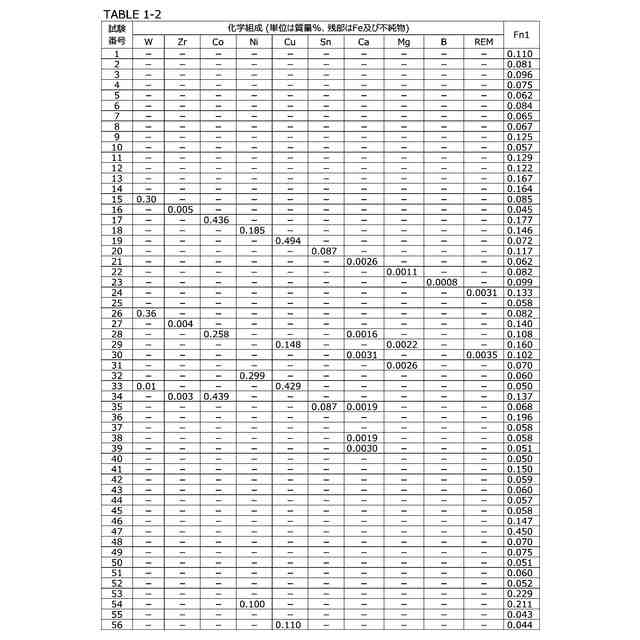

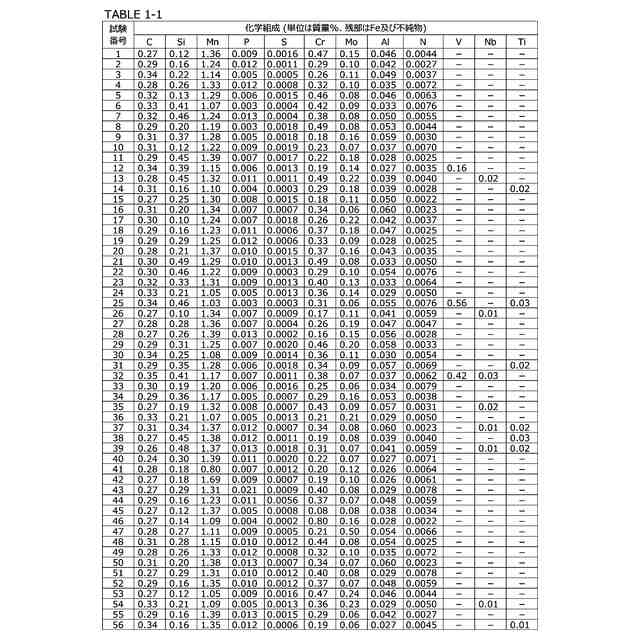

C:0.26~0.35%、
Si:0.10~1.00%、
Mn:0.90~1.40%、
P:0.015%以下、
S:0.0020%以下、
Cr:0.15~0.50%、
Mo:0.05~0.25%、
sol.Al:0.001~0.070%、
N:0.0010~0.0080%、
V:0~0.60%、
Nb:0~0.03%、
Ti:0~0.05%、
W:0~0.50%、
Zr:0~0.005%、
Co:0~0.500%、
Ni:0~0.300%、
Cu:0~0.500%、
Sn:0~0.100%、
Ca:0~0.0035%、
Mg:0~0.0035%、
B:0~0.0010%、
希土類元素:0~0.0050%、及び、
残部:Fe及び不純物からなり、式(1)を満たし、

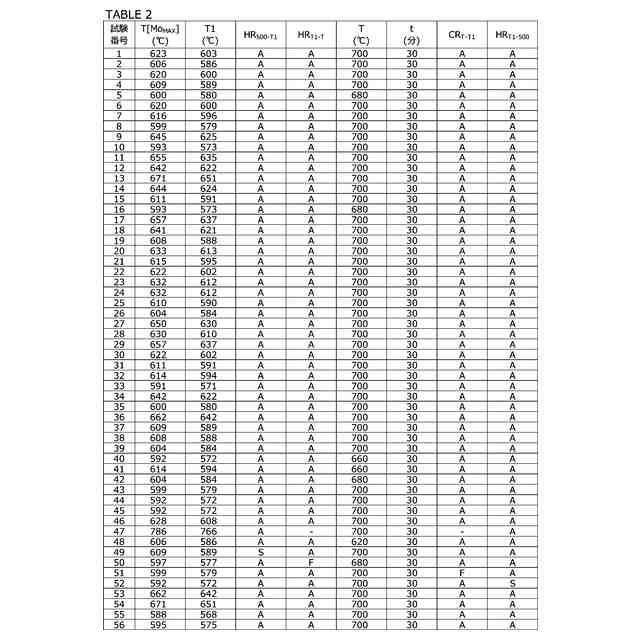

降伏強度が552~655MPa未満であり、
前記鋼材中において、
旧オーステナイト粒径をDと定義し、
旧オーステナイト粒界近傍におけるMn含有量を[Mn]と、前記旧オーステナイト粒界近傍におけるP含有量を[P]と、前記旧オーステナイト粒界近傍におけるMo含有量を[Mo]と定義したとき、
前記Dと、前記[Mn]と、前記[P]と、前記[Mo]とが、式(2)を満たす。
0.045≦Mo/Mn≦0.200 (1)
-0.0851×D-[Mn]-3×[P]+[Mo]≧-13.1 (2)
ここで、式(1)中の元素記号には、対応する元素の含有量が質量%で代入される。また、式(2)中のDには、前記旧オーステナイト粒径が単位:μmで代入され、式(2)中の[Mn]には、前記旧オーステナイト粒界近傍におけるMn含有量が単位:mol.%で代入され、式(2)中の[P]には、前記旧オーステナイト粒界近傍におけるP含有量が単位:mol.%で代入され、式(2)中の[Mo]には、前記旧オーステナイト粒界近傍におけるMo含有量が単位:mol.%で代入される。
【発明の効果】
【0010】
本開示による鋼材は、80ksi級(552~655MPa未満)の降伏強度と、優れた耐SSC性とを両立できる。
【発明を実施するための形態】
(【0011】以降は省略されています)
この特許をJ-PlatPatで参照する
関連特許
日本製鉄株式会社
鋼材
1日前
日本製鉄株式会社
線材
1か月前
日本製鉄株式会社
鋼線
1か月前
日本製鉄株式会社
床構造
1か月前
日本製鉄株式会社
角形鋼管
17日前
日本製鉄株式会社
評価方法
1か月前
日本製鉄株式会社
鉄道車輪
1か月前
日本製鉄株式会社
鉄道車輪
1か月前
日本製鉄株式会社
溶接継手
1か月前
日本製鉄株式会社
圧延H形鋼
17日前
日本製鉄株式会社
直流電気炉
25日前
日本製鉄株式会社
軸受用鋼管
1か月前
日本製鉄株式会社
直流電気炉
25日前
日本製鉄株式会社
柱梁接合部
16日前
日本製鉄株式会社
転炉吹錬方法
18日前
日本製鉄株式会社
鋼の製造方法
1か月前
日本製鉄株式会社
転炉吹錬方法
18日前
日本製鉄株式会社
金属溶解方法
25日前
日本製鉄株式会社
鋼線及びロープ
17日前
日本製鉄株式会社
鋼線及び撚り線
17日前
日本製鉄株式会社
パネル用支持具
16日前
日本製鉄株式会社
高炉の操業方法
1か月前
日本製鉄株式会社
鋼管用ねじ継手
16日前
日本製鉄株式会社
高炉の操業方法
23日前
日本製鉄株式会社
パネル用支持具
16日前
日本製鉄株式会社
直流電気溶解炉
25日前
日本製鉄株式会社
棒製品の製造方法
1か月前
日本製鉄株式会社
補強H形鋼有孔梁
26日前
日本製鉄株式会社
溶銑の脱りん方法
1か月前
日本製鉄株式会社
焼結鉱の製造方法
1か月前
日本製鉄株式会社
焼結鉱の製造方法
1か月前
日本製鉄株式会社
焼結鉱の製造方法
1か月前
日本製鉄株式会社
溶銑の予備処理方法
18日前
日本製鉄株式会社
耐火被覆梁及び床構造
1か月前
日本製鉄株式会社
ガス漏洩部の補修方法
24日前
日本製鉄株式会社
制御装置及び制御方法
26日前
続きを見る
他の特許を見る
