発明の名称塗布容器
出願人株式会社吉野工業所
代理人個人
主分類A45D 34/04 20060101AFI20250109BHJP(手持品または旅行用品)
要約【課題】全体として遮光性を有する塗布容器において、内容物の残量を外部から視認できるようにする。
【解決手段】胴部24から口頸部32を立設しており、透光性を有する内容器20と、前記内容器20の少なくとも周面を囲む遮光性を有する筒状の被覆体4と、この被覆体4に昇降自在に装着されたキャップ体42の内部から、前記口頸部32を介して、縦長の塗布具56を垂下させてなる塗布具付きキャップ40とを具備する。前記キャップ体42と連動して、前記内容器20を前記被覆体4に対して前記キャップ体42の昇降と反対方向に降昇させる連動機構Lを有し、前記キャップ体42の開蓋操作の途中において、側方から見て、前記内容器20の下部20aが露出されるように構成した。
【選択図】図1
特許請求の範囲【請求項１】
胴部(２４)から口頸部(３２)を立設しており、透光性を有する内容器(２０)と、
前記内容器(２０)の少なくとも周面を囲む遮光性を有する筒状の被覆体(４)と、
この被覆体(４)に昇降自在に装着されたキャップ体(４２)の内部から、前記口頸部(３２)を介して、縦長の塗布具(５６)を垂下させてなる塗布具付きキャップ(４０)と、を具備しており、
前記キャップ体(４２)と連動して、前記内容器(２０)を前記被覆体(４)に対して前記キャップ体(４２)の昇降と反対方向に降昇させる連動機構(Ｌ)を有し、前記キャップ体(４２)の開蓋操作の途中において、側方から見て、前記内容器(２０)の下部(２０ａ)が露出されるように構成したことを特徴とする、塗布容器。
続きを表示（約 670 文字）【請求項２】
前記連動機構(Ｌ)は、前記キャップ体(４２)を第１ネジ部(ｎ１)を介して前記被覆体(４)に、また、当該被覆体(４)を第２ネジ部(ｎ２)を介して前記内容器(２０)にそれぞれ螺合させ、前記第１ネジ部(ｎ１)と第２ネジ部(ｎ２)とを逆ネジに形成するとともに、前記キャップ体(４２)と前記内容器(２０)との間に、当該内容器(２０)を前記キャップ体(４２)と同一の方向に回転させる共回り手段(ｍ)を形成してなり、
前記連動機構(Ｌ)の働きにより、前記キャップ体(４２)の螺脱操作の途中において、前記内容器(２０)の下部(２０ａ)が前記キャップ体(４２)より下側に位置し、側方から見て、当該下部(２０ａ)が露出されるように構成したことを特徴とする、請求項１に記載の塗布容器。
【請求項３】
前記被覆体(４)の下端へ着脱自在に前記内容器(２０)の下面を覆う底部材(１４)を装着してなる外容器(２)を具備し、前記キャップ体(４２)の開蓋操作により、前記被覆体(４)と前記底部材(１４)とが分離し、これら被覆体(４)及び底部材(１４)の間隙(Ｇ)から前記内容器(２０)が露出するように形成したことを特徴とする、請求項１又は請求項２に記載の塗布容器。
【請求項４】
前記被覆体(４)の内面又は前記内容器(２０)の外面のうちの一面に、他面へ圧接されることにより、前記被覆体(４)内からの前記内容器(２０)の脱落を防止する圧接部(８)を形成したことを特徴とする、請求項１又は請求項２に記載の塗布容器。

発明の詳細な説明【技術分野】
【０００１】
本発明は、塗布容器、特にマスカラなどの化粧品に使用する塗布容器に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
例えば化粧品などを収容するための塗布容器として、胴部から口頸部を起立する容器体と、前記口頸部の内面に固定された筒状の扱き部材と、前記口頸部の外面に嵌合された有頂筒状のキャップ体と、このキャップ体の頂板側から扱き部材の内側を通って容器体内へ垂下した軸棒の下端に塗布部を付設したものが知られている（特許文献１）。
【先行技術文献】
【特許文献】
【０００３】
特開２０２１－１３８４４６
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１では、中身の保存のため遮光性を有する不透明容器を用いる必要のある場合には、内容物の残量が分からず、容器の買い替え時が分からないという課題があった。
【０００５】
本発明によれば、全体として遮光性を有する塗布容器において、内容物の残量を外部から視認できるようにすることができる。また、その確認作業を容易に実現できるようにすることである。
【課題を解決するための手段】
【０００６】
第１の手段は、胴部２４から口頸部３２を立設しており、透光性を有する内容器２０と、
前記内容器２０の少なくとも周面を囲む遮光性を有する筒状の被覆体４と、
この被覆体４に昇降自在に装着されたキャップ体４２の内部から、前記口頸部３２を介して、縦長の塗布具５６を垂下させてなる塗布具付きキャップ４０と、を具備しており、
前記キャップ体４２と連動して、前記内容器２０を前記被覆体４に対して前記キャップ体４２の昇降と反対方向に降昇させる連動機構Ｌを有し、前記キャップ体４２の開蓋操作の途中において、側方から見て、前記内容器２０の下部２０ａが露出されるように構成した。
【０００７】

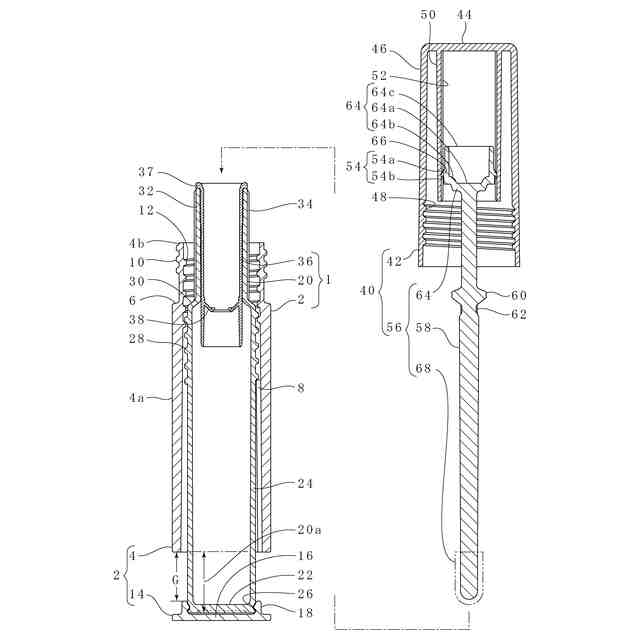

本手段では、図１に示す如く、透光性を有する内容器の周面を、遮光性を有する筒状の被覆体４で囲むとともに、この被覆体４にキャップ体４２を昇降自在に装着させている。

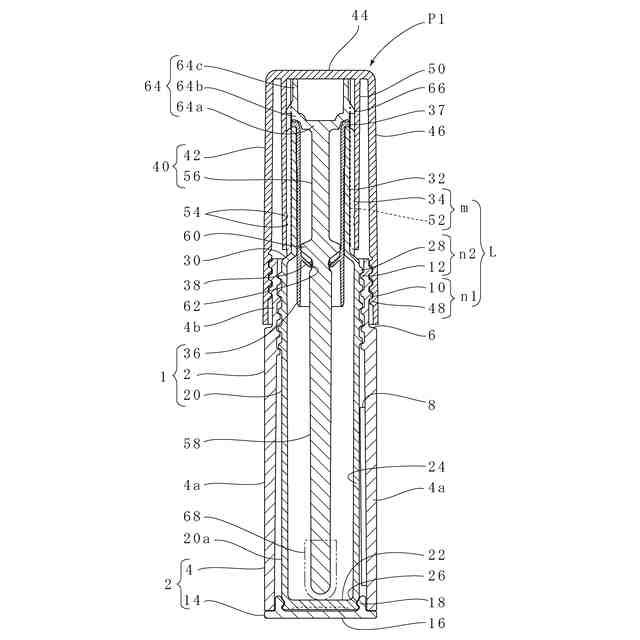

そして、図２に示すように、前記キャップ体４２の昇降と反対方向に降昇させる連動機構Ｌを有する。この連動機構Ｌの働きにより、前記キャップ体４２の開蓋操作の途中において、側方から見て、前記内容器２０の下部２０ａが露出されるように設けている。
この構造によれば、側方からの露出範囲（図２に示す間隙Ｇ）を通して、内容物の残量を確実に視認できる。
【０００８】

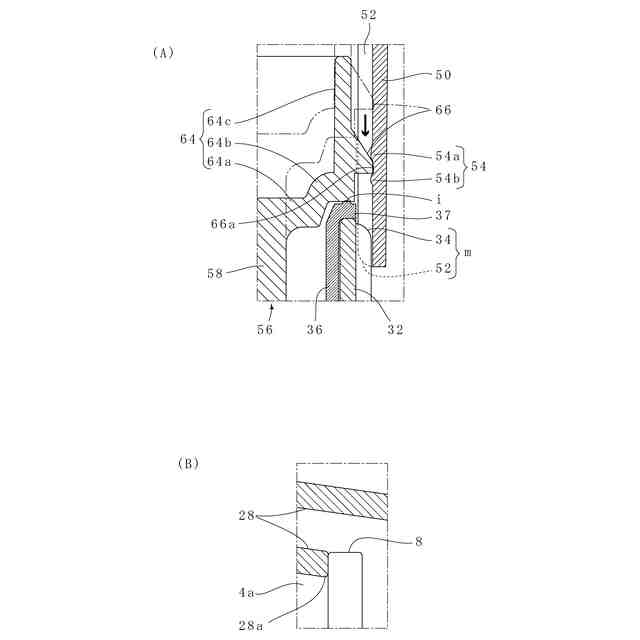

第２の手段は、第１の手段を有し、かつ前記連動機構Ｌは、前記キャップ体４２を第１ネジ部ｎ１を介して前記被覆体４に、また、当該被覆体４を第２ネジ部ｎ２を介して前記内容器２０にそれぞれ螺合させ、前記第１ネジ部ｎ１と第２ネジ部ｎ２とを逆ネジに形成するとともに、前記キャップ体４２と前記内容器２０との間に、当該内容器２０を前記キャップ体４２と同一の方向に回転させる共回り手段ｍを形成してなり、
前記連動機構Ｌの働きにより、前記キャップ体４２の螺脱操作の途中において、前記内容器２０の下部２０ａが前記キャップ体４２より下側に位置し、側方から見て、当該下部２０ａが露出されるように構成した。
【０００９】
本手段では、前記連動機構Ｌは、図１に示す如く、前記キャップ体４２を第１ネジ部ｎ１を介して前記被覆体４に、また、当該被覆体４を第２ネジ部ｎ２を介して前記内容器２０にそれぞれ螺合させ、前記第１ネジ部ｎ１と第２ネジ部ｎ２とを逆ネジに形成するとともに、前記キャップ体４２と前記内容器２０との間に、当該内容器２０を前記キャップ体４２と同一の方向に回転させる共回り手段ｍを形成してなる。
そして、この連動機構Ｌの働きにより、前記キャップ体４２の螺脱操作の途中において、図２に示す如く、前記内容器２０の下部２０ａが前記キャップ体４２より下側に位置し、側方から見て、当該下部２０ａが露出されるように構成している。
この構造によれば、キャップ体４２を螺脱させる操作により、内容器２０の露出範囲Gを容易に形成することができるので、内容物の残量を簡単に視認でき、またネジ手段を利用して視認作業を確実に行うことができる。
【００１０】
第３の手段は、第１の手段又は第２の手段を有し、かつ前記被覆体４の下端へ着脱自在に前記内容器２０の下面を覆う底部材１４を装着してなる外容器２を具備し、前記キャップ体４２の開蓋操作により、前記被覆体４と前記底部材１４とが分離し、これら被覆体４及び底部材１４の間隙Ｇから前記内容器２０が露出するように形成した。
（【００１１】以降は省略されています）
