公開番号2024176151
公報種別公開特許公報(A)
公開日2024-12-19
出願番号2023094449
出願日2023-06-08
発明の名称垂直離着陸機
出願人国立研究開発法人宇宙航空研究開発機構
代理人弁理士法人南青山国際特許事務所
主分類B64C 27/08 20230101AFI20241212BHJP(航空機;飛行;宇宙工学)
要約【課題】小型化及び高速化が可能な垂直離着陸機を提供する。
【解決手段】本発明の一形態に係る垂直離着陸機は、左右一対の棒状支持部材と、推進プロペラと、垂直昇降用のロータと、制御部とを具備する。上記左右一対の棒状支持部材は、前後方向に延び、左右両側に設けられる。上記ロータは、上記棒状支持部材それぞれに前後方向に2以上配置され、それぞれが複数のブレードを有し、所定の回転方向で回転して揚力を発生させる。上記制御部は、前進飛行時に上記ロータを回転させ、上記ロータの実効揚抗比が閾値以上になる、飛行速度と上記ロータの翼端速度との比を表す前進率となるように、上記ロータの回転数及び上記ブレードのピッチ角を制御する。
【選択図】図9
特許請求の範囲【請求項１】

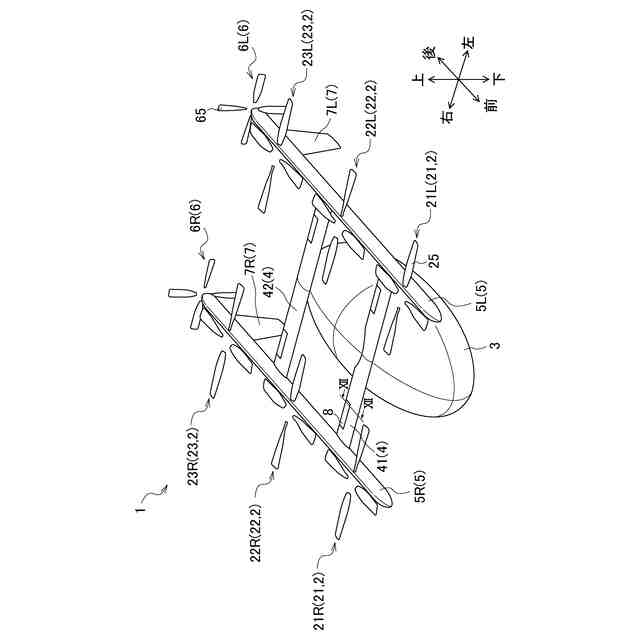

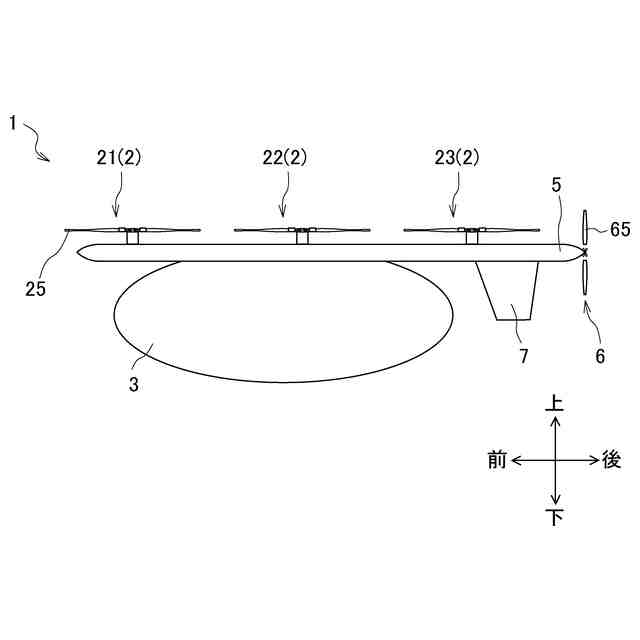

前後方向に延び、左右両側に設けられた左右一対の棒状支持部材と、
推進プロペラと、
前記棒状支持部材それぞれに前後方向に２以上配置され、それぞれが複数のブレードを有し、所定の回転方向で回転して揚力を発生させる垂直昇降用のロータと、
前進飛行時に前記ロータを回転させ、前記ロータの実効揚抗比が閾値以上になる、飛行速度と前記ロータの翼端速度との比を表す前進率となるように、前記ロータの回転数及び前記ブレードのピッチ角を制御する制御部と
を具備する垂直離着陸機。
続きを表示（約 1,800 文字）【請求項２】
請求項１に記載の垂直離着陸機であって、
前記制御部は、
前記垂直離着陸機の飛行速度情報を取得し、
前記飛行速度情報を用い、予め準備した前記ロータの実効揚抗比と前記前進率との関係を示す第１のデータに基づいて、前記ロータの実効揚抗比が閾値以上になる前進率となるように、前記ロータの回転数の範囲を算出し、
前記飛行速度情報を用いて、前記算出したロータの回転数の範囲内で、前記ロータに必要な揚力を生じさせる前記ブレードのピッチ角の範囲を算出し、
算出した前記ロータの回転数の範囲内かつ前記ブレードのピッチ角の範囲内で、前記ロータの回転数及び前記ブレードのピッチ角を決定する
垂直離着陸機。
【請求項３】
請求項２に記載の垂直離着陸機であって、
前記制御部は、
前記垂直離着陸機の姿勢情報を取得し、
前記姿勢情報を加味して、前記ロータの回転数と前記ブレードのピッチ角を決定する
垂直離着陸機。
【請求項４】
請求項２に記載の垂直離着陸機であって、

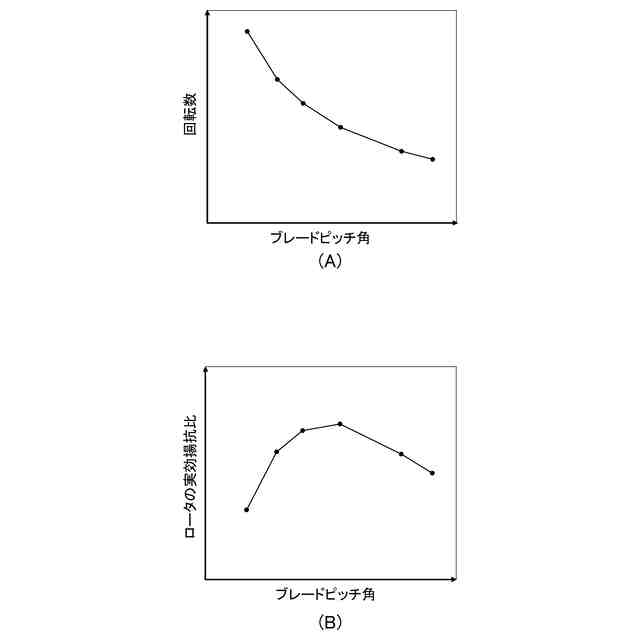

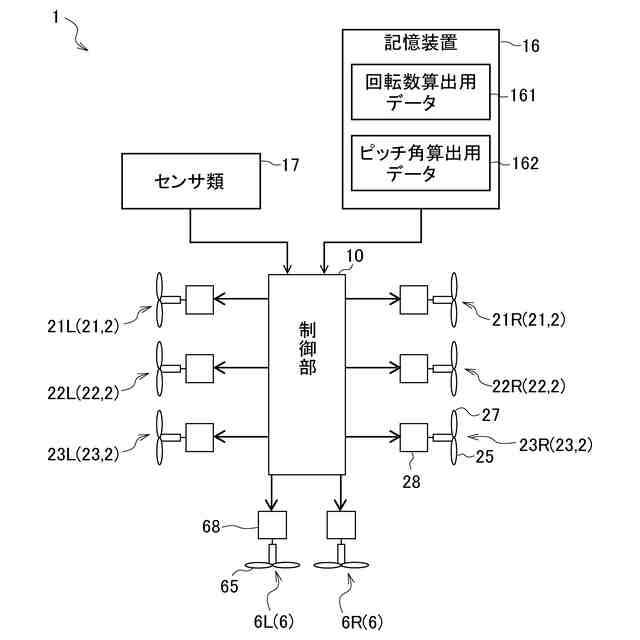

予め準備した、前記第１のデータと、飛行速度毎の、前記ロータの回転数、前記ブレードのピッチ角及び前記ロータの実効揚抗比との関係を示す第２のデータとを記憶する記憶装置を更に具備し、
前記制御部は、
前記ロータの回転数の算出において、前記飛行速度情報を用い、前記第１のデータに基づいて、前記ロータの実効揚抗比が閾値以上になる前進率となる前記ロータの回転数の範囲を算出し、
前記ブレードのピッチ角の範囲の算出において、前記飛行速度情報を用い、前記第２のデータに基づいて、前記算出したロータの回転数の範囲内で、前記ロータに必要な揚力を生じさせる前記ブレードのピッチ角の範囲を算出する
垂直離着陸機。
【請求項５】
請求項１に記載の垂直離着陸機であって、
前記ロータの実効揚抗比が閾値以上となる前進率は０．５以上である
垂直離着離着陸機。
【請求項６】
請求項２に記載の垂直離着陸機であって、
前記ロータは、左右一対のロータからなるロータ群を複数形成するように、前記棒状支持部材それぞれに同数配置され、
前記制御部は、前記ロータそれぞれの回転数が前記算出したロータの回転数の範囲内となる条件下で、前記複数のロータ群のうち１つのロータ群に属するロータの回転数を、他のロータ群に属するロータの回転数と異なるように制御する
垂直離着陸機。
【請求項７】
請求項１に記載の垂直離着陸機であって、
前記制御部は、所定速度以上の飛行速度での前進飛行時に、前記ロータの実効揚抗比が閾値以上になる前進率となるように、前記ロータの回転数及び前記ブレードのピッチ角を制御する
垂直離着陸機。
【請求項８】
請求項７に記載の垂直離着陸機であって、
前記所定速度は１００ｋｍ／ｈである
垂直離着陸機。
【請求項９】
請求項１に記載の垂直離着陸機であって、
前記制御部は、前進飛行時に、中心が前後方向に平行な同一直線上に前後に隣接して位置する２つの前記ロータを、互いの回転方向が逆となるように回転させる
垂直離着陸機。
【請求項１０】
請求項９に記載の垂直離着陸機であって、

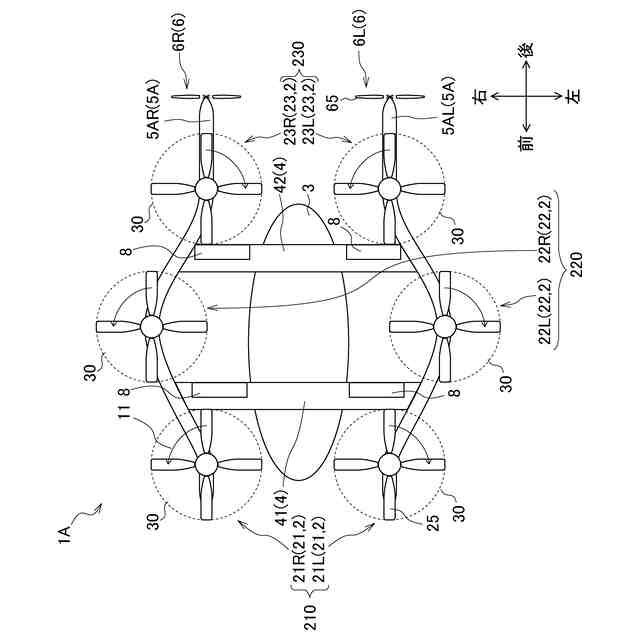

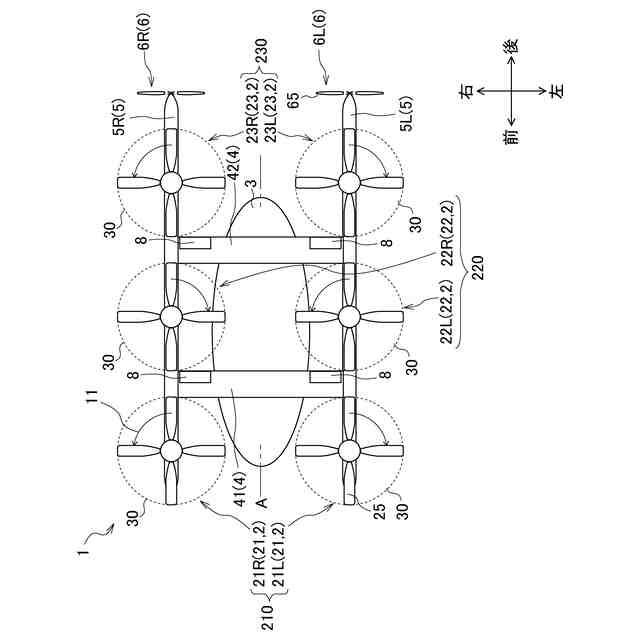

前記ロータは、前記棒状支持部材それぞれに、その中心が前後方向に平行な同一直線上に位置するように３つ配置され、
右側の前記棒状支持部材に配置される３つのロータは、前方から後方にむかって順に並ぶ右側第１ロータ、右側第２ロータ及び右側第３ロータであり、
左側の前記棒状支持部材に配置される３つのロータは、前方から後方にむかって順に並ぶ左側第１ロータ、左側第２ロータ及び左側第３ロータであり、
前記制御部は、前記右側第１ロータ、前記右側第３ロータ、前記左側第２ロータを、上から見て回転方向が反時計回りとなるように回転させ、前記右側第２ロータ、前記左側第１ロータ及び前記左側第３ロータを、回転方向が時計周りとなるように回転させる
垂直離着陸機。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、垂直離着陸機に関する。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
通常のマルチロータ型の垂直離着陸機は、複数のロータを備え、前進飛行時ではロータが前傾し、揚力と推進力を同時に発生させている。また、垂直離着陸用のロータと推進プロペラとを搭載し、固定翼を有する複合型（リフト＆クルーズ型）マルチロータ垂直離着陸機（特許文献１～５参照。）は、前進飛行時、ロータの回転を停止し、推進プロペラによって推進力を発生させ、揚力を固定翼で発生させている。
【０００３】
また、非特許文献１及び２には、前進飛行時に、ロータの回転により揚力を発生させ、推進プロペラによって前進させる、４つのロータと推進プロペラを備えたマルチロータの垂直離着陸機が記載されている。このような垂直離着陸機では、前方側のロータにより発生した後流（吹きおろし）がその後方にあるロータに干渉する流れ場干渉が生じ、流れ場干渉によるロータの性能低下を引き起こす可能性がある。非特許文献１及び２には４つのロータを用いた可変ピッチと可変回転数によるロータのリフトオフセット特性を利用してロータを高性能化することが記載されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０２２－１５１９２４号公報
特開２０２２－１４８９９１号公報
米国特許登録第１００４６８５３号公報
米国特許公開２０１９－０１２７０５６号公報
中国特許公開第１１５０４２９６８号公報
【非特許文献】
【０００５】
Ｐｒｏｃｅｅｄｉｎｇｓｏｆ４７ｔｈＥｕｒｏｐｅａｎＲｏｔｏｒｃｒａｆｔＦｏｒｕｍ，Ｓａｙａｍａ，Ｙ．Ｈａｙａｍｉ，Ｋ．，Ｔａｎａｂｅ，Ｙ．，Ｓｕｇａｗａｒａ，Ｈ．，Ｋａｍｅｄａ，Ｍ．，７－９ｔｈＳｅｐｔ．２０２１，Ｐａｐｅｒ＃９５， "ＰＥＲＦＯＲＭＡＮＣＥＯＦＡＤＵＡＬ－ＣＯＮＴＲＯＬＬＥＤＲＯＴＯＲＩＮＬＥＶＥＬＦＬＩＧＨＴ"
第５４回流体力学講演会／第４０回航空宇宙数値シミュレーション技術シンポジウム講演集，佐山悠斗，菅原瑛明，田辺安忠，亀田正治，２０２２年６月２９日～７月１日，ＪＳＡＳＳ－２０２２－２０３３－Ｆ＋Ａ－１Ｂ１５， "前進飛行中のマルチロータの空力統制に及ぼす後方ロータ上下位置の影響"
【発明の概要】
【発明が解決しようとする課題】
【０００６】
マルチロータ型の垂直離着陸機では、揚力と推進力を同時に発生する必要があるため高速性能に課題がある。また、複合型マルチロータ垂直離着陸機では、前進飛行時は揚力を固定翼に発生させる必要があるため、固定翼の存在による機体サイズの大型化の課題がある。
【０００７】
以上のような事情に鑑み、本発明の目的は、小型化及び高速化が可能な垂直離着陸機を提供することにある。
【課題を解決するための手段】
【０００８】
上記目的を達成するため、本発明の一形態に係る垂直離着陸機は、左右一対の棒状支持部材と、推進プロペラと、垂直昇降用のロータと、制御部とを具備する。上記左右一対の棒状支持部材は、前後方向に延び、左右両側に設けられる。上記ロータは、上記棒状支持部材それぞれに前後方向に２以上配置され、それぞれが複数のブレードを有し、所定の回転方向で回転して揚力を発生させる。上記制御部は、前進飛行時に上記ロータを回転させ、上記ロータの実効揚抗比が閾値以上になる、飛行速度と上記ロータの翼端速度との比を表す前進率となるように、上記ロータの回転数及び上記ブレードのピッチ角を制御する。
【０００９】
本発明の一形態に係わる垂直離着陸機では、前進飛行時に、ロータによって揚力を発生させ、推進プロペラによって推進力を発生させる。このようにロータによって前進飛行時の揚力を発生させることで、前進飛行時の揚力の一部又は全てをロータで確保することができ、機体の小型化が可能となる。また、推進プロペラを設けることで高速化が可能となる。更に、前進飛行時に、ロータの実効揚抗比が閾値以上にある前進率（飛行速度／翼端速度）となるようにロータの回転数を制御することで、ロータの回転面において、前進側では揚力が大きく生じる状態とし、後退側では揚力が生じない状態又はそれに近い状態となるように、揚力分布を調整することできる。これにより、ロータにより生じる後流分布（吹きおろし分布）を調整することができ、前方にあるロータの吹きおろしによる後方ロータへの干渉である流れ場干渉を低減し、流れ場干渉によるロータ性能の低下を抑制することができる。流れ場干渉によるロータ性能の低下が抑制されることで、ロータによって前進飛行時の揚力の一部又は全てをより確実に確保することができるので、機体の小型化が可能となる。
【００１０】

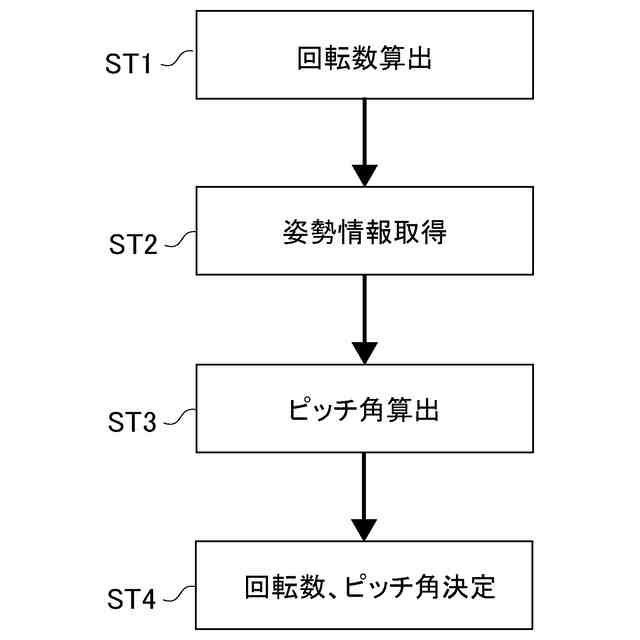

上記制御部は、上記垂直離着陸機の飛行速度情報を取得し、上記飛行速度情報を用い、予め準備した上記ロータの実効揚抗比と上記前進率との関係を示す第１のデータに基づいて、上記ロータの実効揚抗比が閾値以上になる前進率となるように、上記ロータの回転数の範囲を算出し、上記飛行速度情報を用いて、上記算出したロータの回転数の範囲内で、上記ロータに必要な揚力を生じさせる上記ブレードのピッチ角の範囲を算出し、算出した上記ロータの回転数の範囲内かつ上記ブレードのピッチ角の範囲内で、上記ロータの回転数及び上記ブレードのピッチ角を決定してもよい。
（【００１１】以降は省略されています）
