発明の名称双方向波長アクセスシステム
出願人中華電信股分有限公司
代理人個人
主分類H04B 10/27 20130101AFI20240912BHJP(電気通信技術)
要約【課題】双方向波長アクセス装置を含む双方向波長アクセスシステムを提供する。
【解決手段】双方向波長アクセスシステム10において、双方向波長アクセス装置11は、光サーキュレータ111及び分波フィルタ群112を含む。光サーキュレータ111は、第1のポート111a、第2のポート111b及び第3のポート111cを含む。分波フィルタ群112は、主軸光ケーブル199に接続され、主軸光ケーブル199を伝送された入射光IL1を光サーキュレータ111の第1ポート111aに導くと共に、光サーキュレータの第3ポート111cから受信した戻り光OL1を主軸光ケーブル199に導く。ここで、入射光IL1と戻り光OL1は、いずれも第1の波長を有する。
【選択図】図1
特許請求の範囲【請求項１】
第１のポートと、第２のポートと、第３のポートと、を備える第１の光サーキュレータと、
第１の主軸光ケーブルに接続された第１の分波フィルタ群であって、前記第１の分波フィルタ群は、前記第１の主軸光ケーブル内を伝送された第１の入射光を前記第１の光サーキュレータの前記第１のポートに導くと共に、前記第１の光サーキュレータの前記第３のポートから受信した第１の戻り光を前記第１の主軸光ケーブルに導き、前記第１の入射光及び前記第１の戻り光は、いずれも第１の波長を有する第１の分波フィルタ群と、
を備える第１の双方向波長アクセス装置を含む、双方向波長アクセスシステム。
続きを表示（約 1,100 文字）【請求項２】
前記第１の光サーキュレータの前記第２のポートは、前記第１の光サーキュレータの前記第１のポートからの前記第１の入射光を出力し、第１の外部装置から受信した前記第１の戻り光を前記第１の光サーキュレータの前記第３のポートに導くために用いられる、
請求項１に記載の双方向波長アクセスシステム。
【請求項３】
前記第１の光サーキュレータの前記第２のポートは、単心光ケーブルを介して、前記第１の戻り光を提供する第１の外部装置に接続される、
請求項１に記載の双方向波長アクセスシステム。
【請求項４】
前記第１の分波フィルタ群は、単一の分波フィルタを含み、前記単一の分波フィルタの導光面と、前記第１の主軸光ケーブル内を伝送される主光線の伝送方向との間に夾角を有し、前記夾角は１３５度である、
請求項１に記載の双方向波長アクセスシステム。
【請求項５】
前記第１の入射光及び前記第１の戻り光は、前記第１の主軸光ケーブルにおいて反対の伝送方向を有する、
請求項４に記載の双方向波長アクセスシステム。
【請求項６】
前記第１の分波フィルタ群は、第１の分波フィルタ及び第２の分波フィルタを含み、前記第１の分波フィルタの第１の導光面と、前記第１の主軸光ケーブル内を伝送された主光線の伝送方向との間に第１の夾角を有し、前記第２の分波フィルタの第２の導光面と前記主光線の前記伝送方向との間に第２の夾角を有し、前記第１の夾角は１３５度であり、前記第２の夾角は１３５度であり、前記第１の分波フィルタと前記第２の分波フィルタの間の夾角は９０度である、
請求項１に記載の双方向波長アクセスシステム。
【請求項７】
前記第１の入射光と前記第１の戻り光は、前記第１の主軸光ケーブルにおいて同一の伝送方向を有する、
請求項６に記載の双方向波長アクセスシステム。
【請求項８】
前記第１の導光面と前記第２の導光面の間の夾角は２７０度である、
請求項６に記載の双方向波長アクセスシステム。
【請求項９】
前記第１の分波フィルタ群は、前記第１の波長を有する光線にのみ作用する、
請求項１に記載の双方向波長アクセスシステム。
【請求項１０】
前記第１の分波フィルタ群は、前記第１の主軸光ケーブル内を伝送された主光線のうち前記第１の波長を有する前記第１の入射光のみを前記第１の光サーキュレータの前記第１のポートに導くと共に、前記主光線のうち前記第１の波長を有しないその他の入射光を迂回させる、
請求項１に記載の双方向波長アクセスシステム。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、光ネットワーク部材に関し、特に、双方向波長アクセスシステムに関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
５Ｇ光ネットワークのフロントホールでの波長分割多重（ＷａｖｅｌｅｎｇｔｈＤｉｖｉｓｉｏｎＭｕｌｔｉｐｌｅｘｉｎｇ，ＷＤＭ）ネットワークの台頭に伴い、低コストのＷＤＭ光ネットワークが市場の注目を集めている。
【発明の概要】
【発明が解決しようとする課題】
【０００３】
したがって、当業者にとって、５ＧモバイルＷＤＭネットワーク伝送のノードアクセス性能を向上させることができる装置をどのように設計するかは重要な課題である。
【課題を解決するための手段】
【０００４】
これを考慮して、本発明は、上記技術的課題を解決するために使用できる双方向波長アクセスシステムを提供する。
【０００５】
本発明の実施形態は、第１の双方向波長アクセス装置を含む双方向波長アクセスシステムを提供する。第１の双方向波長アクセス装置は、第１の光サーキュレータ、第１の分波フィルタ群を備える。第１の光サーキュレータは、第１のポートと、第２のポートと、第３のポートと、を備える。第１の分波フィルタ群は、第１の主軸光ケーブルに接続され、第１の分波フィルタ群は、第１の主軸光ケーブル内を伝送された第１の入射光を第１の光サーキュレータの第１のポートに導くと共に、第１の光サーキュレータの第３のポートから受信した第１の戻り光を第１の主軸光ケーブルに導く。ここで、第１の入射光と第１の戻り光は、いずれも第１の波長を有する。
【発明の効果】
【０００６】
以上より、本発明の実施形態により提案される双方向波長アクセスシステムは、光ネットワーク構成を展開するコスト及び時間を効果的に削減することができる。
【図面の簡単な説明】
【０００７】
本発明の第１の実施形態に係る双方向波長アクセスシステムの概略図である。

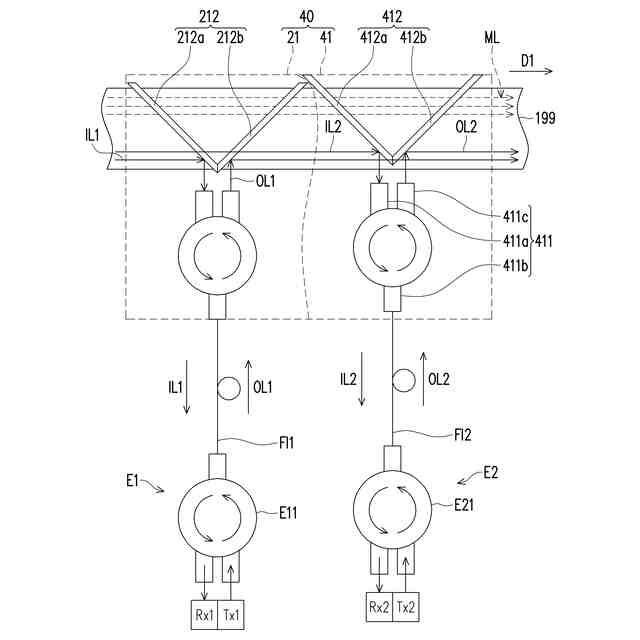

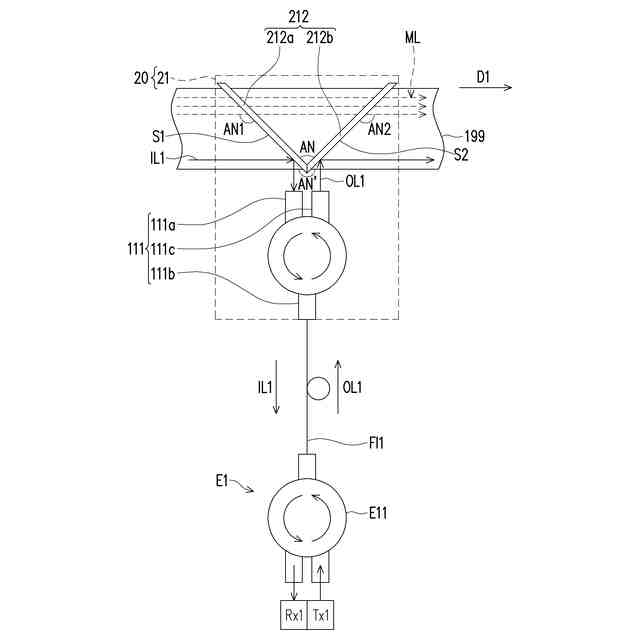

本発明の第２の実施形態に係る双方向波長アクセスシステムの概略図である。

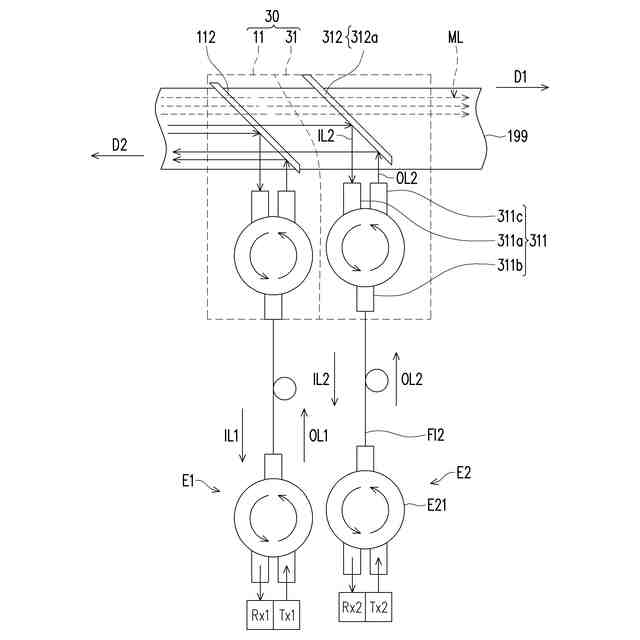

本発明の第３の実施形態に係る双方向波長アクセスシステムの概略図である。
本発明の第４の実施形態に係る双方向波長アクセスシステムの概略図である。
本発明の第５の実施形態に係る双方向波長アクセスシステムの概略図である。
本発明の第６の実施形態に係る適用シナリオを示す図である。
本発明の第７の実施形態に係る適用シナリオを示す図である。
本発明の第８の実施形態に係る適用シナリオを示す図である。
【発明を実施するための形態】
【０００８】

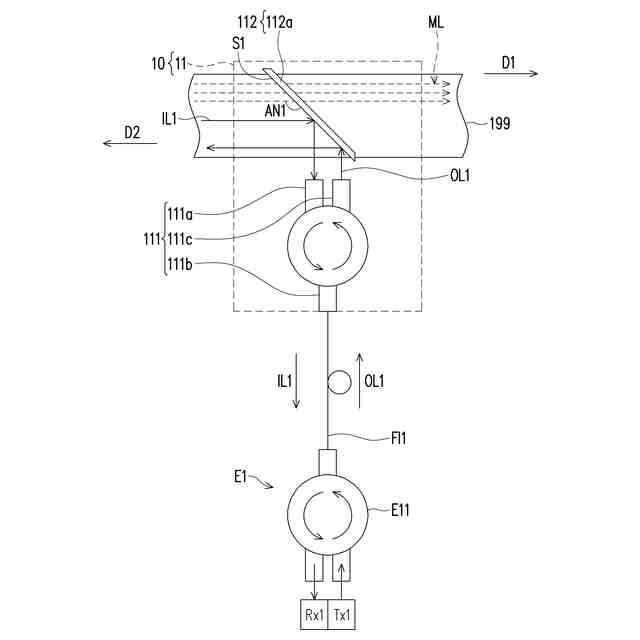

図１を参照すると、それは、本発明の第１の実施形態に係る双方向波長アクセスシステムの概略図である。図１において、双方向波長アクセスシステム１０は、第１の双方向波長アクセス装置１１を含み、第１の双方向波長アクセス装置１１は、第１の光サーキュレータ１１１及び第１の分波フィルタ群１１２を含む。第１の光サーキュレータ１１１は、第１のポート１１１ａ、第２のポート１１１ｂ及び第３のポート１１１ｃを含む。第１の分波フィルタ群１１２は、第１の主軸光ケーブル１９９に接続され、第１の分波フィルタ群１１２は、第１の主軸光ケーブル１９９内を伝送された第１の入射光ＩＬ１を第１の光サーキュレータ１１１の第１のポート１１１ａに導き、第１の光サーキュレータ１１１の第３のポート１１１ｃから受信した第１の戻り光ＯＬ１を第１の主軸光ケーブル１９９に導く。ここで、第１の入射光ＩＬ１及び第１の戻り光ＯＬ１は、いずれも第１の波長を有する（以下、ＷＬ１で示す）。
【０００９】
第１の実施形態において、第１の光サーキュレータ１１１の第２のポート１１１ｂは、第１の光サーキュレータ１１１の第１のポート１１１ａからの第１の入射光ＩＬ１を出力すると共に、第１外部装置Ｅ１から受信した第１の戻り光ＯＬ１を第１の光サーキュレータ１１１の第３ポート１１１ｃに導くために用いられる。
【００１０】
第１の実施形態において、第１の光サーキュレータ１１１の第２のポート１１１ｂは、単心光ケーブルＦＩ１を介して第１の戻り光ＯＬ１を提供する第１の外部装置Ｅ１に接続される。
（【００１１】以降は省略されています）
