公開番号2025181765
公報種別公開特許公報(A)
公開日2025-12-11
出願番号2025088638
出願日2025-05-28
発明の名称太陽光発電シートの設置構造
出願人積水化学工業株式会社
代理人弁理士法人WisePlus
主分類E04D 13/18 20180101AFI20251204BHJP(建築物)
要約【課題】太陽光発電シートの変形を低減して太陽光発電シートの破損を抑えることができる太陽光発電シートの設置構造を提供する。
【解決手段】2つ以上の凸部を有し、各前記凸部が互いに平行となるように配置された設置面と、前記凸部間を横断するように配置される太陽光発電シートと、前記太陽光発電シートを前記凸部に固定する固定部材と、前記太陽光発電シートの前記凸部を横断する少なくとも1つの端部において、前記太陽光発電シート上から平面視した際に前記固定部材と重複する空間に配置される充填部材と、を備える太陽光発電シートの設置構造。
【選択図】図1
特許請求の範囲【請求項１】
２つ以上の凸部を有し、各前記凸部が互いに平行となるように配置された設置面と、
前記凸部間を横断するように配置される太陽光発電シートと、
前記太陽光発電シートを前記凸部に固定する固定部材と、
前記太陽光発電シートの前記凸部を横断する少なくとも１つの端部において、前記太陽光発電シート上から平面視した際に前記固定部材と重複する空間に配置される充填部材と、
を備えることを特徴とする太陽光発電シートの設置構造。
続きを表示（約 850 文字）【請求項２】
前記充填部材は、クリップ状充填部材であることを特徴とする請求項１記載の太陽光発電シートの設置構造。
【請求項３】
前記充填部材は、キャップ状充填部材であることを特徴とする請求項１記載の太陽光発電シートの設置構造。
【請求項４】
前記充填部材は、充填剤であることを特徴とする請求項１記載の太陽光発電シートの設置構造。
【請求項５】
前記充填部材は、縦弾性係数が１０００ＭＰａ以上であることを特徴とする請求項２記載の太陽光発電シートの設置構造。
【請求項６】
前記充填剤は、硬化前の４０℃における粘度が１０００Ｐａ・ｓ以上２５００Ｐａ・ｓ以下であることを特徴とする請求項４記載の太陽光発電シートの設置構造。
【請求項７】
前記凸部は平坦部を有し、前記太陽光発電シートは、前記太陽光発電シートの前記凸部を横断する少なくとも１つの端部において、前記太陽光発電シート上から平面視した際に前記固定部材と重複する部分で前記平坦部と接着していることを特徴とする請求項１又は２記載の太陽光発電シートの設置構造。
【請求項８】
前記設置面は、勾配を有し、前記勾配の勾配方向は前記凸部の伸長方向と平行であることを特徴とする請求項１又は２記載の太陽光発電シートの設置構造。
【請求項９】
前記勾配を有する前記設置面に複数の前記太陽光発電シートが配置されており、前記充填部材は、前記凸部間を横断する端部のうち最も前記勾配の下り側に位置する端部に少なくとも配置されることを特徴とする請求項８記載の太陽光発電シートの設置構造。
【請求項１０】
前記勾配を有する前記設置面に複数の前記太陽光発電シートが配置されており、前記充填部材は、前記凸部間を横断する端部のうち最も前記勾配の上り側に位置する端部に少なくとも配置されることを特徴とする請求項９記載の太陽光発電シートの設置構造。

発明の詳細な説明【技術分野】
【０００１】
本発明は、太陽光発電シートの設置構造に関する。
続きを表示（約 3,600 文字）【背景技術】
【０００２】
従来から太陽電池としてシリコン半導体からなるリジットな太陽電池パネルが広く用いられている。しかしながら、従来の太陽電池パネルはある程度の重量を有するため、一部の耐荷重の低い構造物には設置不可能であったり、また、設置できる設置面であっても耐荷重が低い部位には設置できなかったりするため、設置面の面積を有効活用できないという問題があった。そこで、近年、ポリイミド、ポリエステル系の耐熱高分子材料や金属箔を基材とするフレキシブルな太陽電池が注目されるようになってきている。フレキシブル太陽電池は、薄型化や軽量化による運搬、施工の容易さや、衝撃に強い等の利点があり、フレキシブル太陽電池を用いた太陽光発電シートは、耐荷重の低い設置面にも設置することができ、凹凸を有する設置面であっても設置面に沿って設置することが可能である。（例えば、特許文献１）
【先行技術文献】
【特許文献】
【０００３】
国際公開第２０２３／１８２４３５号
【発明の概要】
【発明が解決しようとする課題】
【０００４】
凹凸を有する設置面に太陽光発電シートを設置する場合、特許文献１のように設置面の凹凸に沿って太陽光発電シートを設置する方法は、発電面積をできるだけ大きくするという観点からは有効である。しかしながら、設置面の凹凸に沿った太陽光発電シートの設置方法は、発電面積は大きくなるものの、太陽光発電シートの交換等のメンテナンス性に劣るという問題があった。通常、太陽光発電シートの設置面となる建築材料や構造物は太陽光発電シートよりも長寿命であるため、寿命となった太陽光発電シートを交換することが想定される。この際、凹凸に沿って太陽光発電シートが設置されていると、交換の作業が煩雑になり、メンテナンス性が低下する。そこで、メンテナンスを容易にするために凹部をまたぐように太陽光発電シートを設置する方法が検討されている。しかしながら、凹部をまたぐように太陽光発電シートを設置すると、太陽光発電シートと凹部が成す空間に風が吹き込んだ際に太陽光発電シートのたわみ、振動といった変形が生じ、太陽光発電シートの破損、飛散、配線の切断が起こることがあるという問題があった。特に太陽光発電シートは、他のシートと異なり破損が起こった際に漏電等が生じることによる危険度が高く、また、破損が起こらない程度の変形であっても当たる光の量が変わって発電量に影響が出ることから局所的に発電に負荷が生じ太陽光発電モジュールの寿命が短くなる等、変形の問題がより深刻になっている。
【０００５】
本発明は、太陽光発電シートの変形を低減して太陽光発電シートの破損を抑えることができる太陽光発電シートの設置構造を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明は以下の開示１～１０を含む。以下、本発明について詳述する。
［開示１］
２つ以上の凸部を有し、各前記凸部が互いに平行となるように配置された設置面と、
前記凸部間を横断するように配置される太陽光発電シートと、
前記太陽光発電シートを前記凸部に固定する固定部材と、
前記太陽光発電シートの前記凸部を横断する少なくとも１つの端部において、前記太陽光発電シート上から平面視した際に前記固定部材と重複する空間に配置される充填部材と、
を備えることを特徴とする太陽光発電シートの設置構造。
［開示２］
前記充填部材は、クリップ状充填部材であることを特徴とする開示１記載の太陽光発電シートの設置構造。
［開示３］
前記充填部材は、キャップ状充填部材であることを特徴とする開示１記載の太陽光発電シートの設置構造。
［開示４］
前記充填部材は、充填剤であることを特徴とする開示１記載の太陽光発電シートの設置構造。
［開示５］
前記充填部材は、縦弾性係数が１０００ＭＰａ以上であることを特徴とする開示２又は３記載の太陽光発電シートの設置構造。
［開示６］
前記充填剤は、硬化前の４０℃における粘度が１０００Ｐａ・ｓ以上２５００Ｐａ・ｓ以下であることを特徴とする開示４記載の太陽光発電シートの設置構造。
［開示７］
前記凸部は平坦部を有し、前記太陽光発電シートは、前記太陽光発電シートの前記凸部を横断する少なくとも１つの端部において、前記太陽光発電シート上から平面視した際に前記固定部材と重複する部分で前記平坦部と接着していることを特徴とする開示１～６のいずれかに記載の太陽光発電シートの設置構造。
［開示８］
前記設置面は、勾配を有し、前記勾配の勾配方向は前記凸部の伸長方向と平行であることを特徴とする開示１～７のいずれかに記載の太陽光発電シートの設置構造。
［開示９］
前記勾配を有する前記設置面に複数の前記太陽光発電シートが配置されており、前記充填部材は、複数の前記太陽光発電シートの前記凸部間を横断する端部のうち最も前記勾配の下り側に位置する端部に少なくとも配置されることを特徴とする開示８記載の太陽光発電シートの設置構造。
［開示１０］
前記勾配を有する前記設置面に複数の前記太陽光発電シートが配置されており、前記充填部材は、複数の前記太陽光発電シートの前記凸部間を横断する端部のうち最も前記勾配の上り側に位置する端部に少なくとも配置されることを特徴とする開示９記載の太陽光発電シートの設置構造。
【発明の効果】
【０００７】
本発明によれば、太陽光発電シートの変形を低減して太陽光発電シートの破損を抑えることができる太陽光発電シートの設置構造を提供することができる。
【図面の簡単な説明】
【０００８】
本発明の太陽光発電シートの設置構造の一例を模式的に表した斜視図である。
本発明の太陽光発電シートの設置構造の一例を模式的に表した断面図である。
本発明の太陽光発電シートの設置構造の更なる一例を模式的に表した斜視図である。
本発明の太陽光発電シートの設置構造の更なる一例を模式的に表した断面図である。
本発明の太陽光発電シートの設置構造の更なる一例を模式的に表した斜視図である。
本発明の太陽光発電シートの設置構造の更なる一例を模式的に表した断面図である。
本発明の太陽光発電シートの設置構造の更なる一例を模式的に表した斜視図である。
本発明の太陽光発電シートの設置構造の更なる一例を模式的に表した断面図である。
【発明を実施するための形態】
【０００９】
以下に具体的な態様を挙げて本発明を更に詳しく説明するが、本発明はこれらの態様のみに限定されない。
【００１０】
（実施態様１）

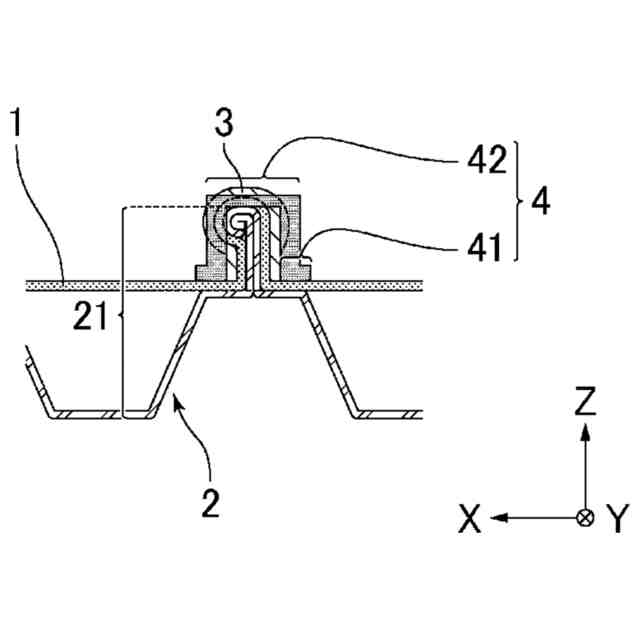

図１に本発明の太陽光発電シートの設置構造の一例を模式的に表した斜視図を、図２に本発明の太陽光発電シートの設置構造の一例を模式的に表した断面図を示す。図１、２では図の右上から左下へ下る勾配を有するハゼ締め型の折板屋根に太陽光発電シートを設置した例を表している。
実施態様１では、１方向に連続する２つ以上の凸部２１が互いに平行となるように配置された設置面（折板屋根）２上に太陽光発電シート１が凸部２１間を横断するように配置されている。また、太陽光発電シート１は設置面２の凸部２１上端部（ハゼ部）で太陽光発電シート１を挟み込んで固定する固定部材３によって固定されている。更に、太陽光発電シート１の凸部２１を横断する少なくとも１つの端部（図１ではＹ軸手前側の辺）において、太陽光発電シート１上から平面視した際に固定部材３と重複する空間（以下、固定部材下部の空間ともいう）、言い換えれば、図２のように太陽光発電シート１が設置された状態の断面を見た際に、固定部材３の幅が最大となる端部から引いた垂線と、固定部材３と、太陽光発電シート１とによって囲まれた空間に配置される充填部材が配置されている。実施態様１では、充填部材がクリップ状充填部材４であり、クリップ状充填部材４は固定部材下部の空間を埋める２つの足部４１が凸部２１と干渉しないような形状の接続部４２でつながった形状となっている。クリップ状充填部材４の足部４１が太陽光発電シート１の端部における固定部材下部の空間を挟んで埋めつつ、太陽光発電シート１を凸部２１により強固に固定している。
（【００１１】以降は省略されています）
