公開番号2025181782
公報種別公開特許公報(A)
公開日2025-12-11
出願番号2025089205
出願日2025-05-28
発明の名称太陽光発電シートの設置構造
出願人積水化学工業株式会社
代理人弁理士法人WisePlus
主分類E04D 13/18 20180101AFI20251204BHJP(建築物)
要約【課題】太陽光発電シートの変形による設置面の破損を抑えることができる太陽光発電シートの設置構造を提供する。
【解決手段】1つ以上の凹部と2つ以上の凸部を有し、各前記凹部と各前記凸部が互いに平行となるように配置された設置面と、前記凸部間を横断するように配置される太陽光発電シートと、前記太陽光発電シートを前記凸部に固定する固定部材と、少なくとも2つの前記凸部を架橋し、架橋された前記凸部を直接的又は間接的に支持する補強材と、を備える太陽光発電シートの設置構造。
【選択図】図1
特許請求の範囲【請求項１】
１つ以上の凹部と２つ以上の凸部を有し、各前記凹部と各前記凸部が互いに平行となるように配置された設置面と、
前記凸部間を横断するように配置される太陽光発電シートと、
前記太陽光発電シートを前記凸部に固定する固定部材と、
少なくとも２つの前記凸部を架橋し、架橋された前記凸部を直接的又は間接的に支持する補強材と、
を備えることを特徴とする太陽光発電シートの設置構造。
続きを表示（約 470 文字）【請求項２】
前記補強材は、前記太陽光発電シート上から平面視した際に前記太陽光発電シートの発電部と重複しないことを特徴とする請求項１記載の太陽光発電シートの設置構造。
【請求項３】
前記補強材は、前記太陽光発電シートの下に配置されることを特徴とする請求項１又は２記載の太陽光発電シートの設置構造。
【請求項４】
前記設置面は、勾配を有し、前記勾配の勾配方向は前記凹部及び前記凸部の伸長方向と平行であることを特徴とする請求項１又は２記載の太陽光発電シートの設置構造。
【請求項５】
前記補強材は、前記勾配方向と直交するように配置されることを特徴とする請求項４記載の太陽光発電シートの設置構造。
【請求項６】
前記補強材は、縦弾性係数が１０００ＭＰａ以上であることを特徴とする請求項１又は２記載の太陽光発電シートの設置構造。
【請求項７】
前記補強材は、厚みが１ｍｍ以上５０ｍｍ以下であることを特徴とする請求項１又は２記載の太陽光発電シートの設置構造。

発明の詳細な説明【技術分野】
【０００１】
本発明は、太陽光発電シートの設置構造に関する。
続きを表示（約 3,400 文字）【背景技術】
【０００２】
従来から太陽電池としてシリコン半導体からなるリジットな太陽電池パネルが広く用いられている。しかしながら、従来の太陽電池パネルはある程度の重量を有するため、一部の耐荷重の低い構造物には設置不可能であったり、また、設置できる設置面であっても耐荷重が低い部位には設置できなかったりするため、設置面の面積を有効活用できないという問題があった。そこで、近年、ポリイミド、ポリエステル系の耐熱高分子材料や金属箔を基材とするフレキシブルな太陽電池が注目されるようになってきている。フレキシブル太陽電池は、薄型化や軽量化による運搬、施工の容易さや、衝撃に強い等の利点があり、フレキシブル太陽電池を用いた太陽光発電シートは、凹凸を有する設置面であっても設置面に沿って設置することが可能である。（例えば、特許文献１）
【先行技術文献】
【特許文献】
【０００３】
国際公開第２０２３－１８２４３５号
【発明の概要】
【発明が解決しようとする課題】
【０００４】
凹凸を有する設置面に太陽光発電シートを設置する場合、特許文献１のように設置面の凹凸に沿って太陽光発電シートを設置する方法は、発電面積をできるだけ大きくするという観点からは有効である。しかしながら、設置面の凹凸に沿った太陽光発電シートの設置方法は、発電面積は大きくなるものの、太陽光発電シートの交換等のメンテナンス性に劣るという問題があった。通常、太陽光発電シートの設置面となる建築材料や構造物は太陽光発電シートよりも長寿命であるため、寿命となった太陽光発電シートを交換することが想定される。この際、凹凸に沿って太陽光発電シートが設置されていると、交換の作業が煩雑になり、メンテナンス性が低下する。そこで、メンテナンスを容易にするために凹部をまたぐように太陽光発電シートを設置する方法が検討されている。しかしながら、凹部をまたぐように太陽光発電シートを設置すると、太陽光発電シートと凹部が成す空間に風が吹き込んだ際に太陽光発電シートのたわみ、振動といった変形が生じ、変形による力が固定部材を介して設置面に伝わることで設置面が破損することがあるという問題があった。特に太陽光発電シートは、その性質上強度の低い設置面へ設置されることも多いため、仮に強固に設置面に太陽光発電シートを固定できたとしても、太陽光発電シートの風による振動等が著しい場合は設置面そのものの破損が生じることがあり、その問題がより深刻になっている。
【０００５】
本発明は、太陽光発電シートの変形による設置面の破損を抑えることができる太陽光発電シートの設置構造を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明は以下の開示１～７を含む。以下、本発明について詳述する。
［開示１］
１つ以上の凹部と２つ以上の凸部を有し、各前記凹部と各前記凸部が互いに平行となるように配置された設置面と、
前記凸部間を横断するように配置される太陽光発電シートと、
前記太陽光発電シートを前記凸部に固定する固定部材と、
少なくとも２つの前記凸部を架橋し、架橋ざれた前記凸部を直接的又は間接的に支持する補強材と、
を備えることを特徴とする太陽光発電シートの設置構造。
［開示２］
前記補強材は、前記太陽光発電シート上から平面視した際に前記太陽光発電シートの発電部と重複しないことを特徴とする開示１記載の太陽光発電シートの設置構造。
［開示３］
前記補強材は、前記太陽光発電シートの下に配置されることを特徴とする開示１又は２記載の太陽光発電シートの設置構造。
［開示４］
前記設置面は、勾配を有し、前記勾配の勾配方向は前記凹部及び前記凸部の伸長方向と平行であることを特徴とする開示１～３のいずれかに記載の太陽光発電シートの設置構造。
［開示５］
前記補強材は、前記勾配方向と直交するように配置されることを特徴とする開示４記載の太陽光発電シートの設置構造。
［開示６］
前記補強材は、縦弾性係数が１０００ＭＰａ以上であることを特徴とする開示１～５のいずれかに記載の太陽光発電シートの設置構造。
［開示７］
前記補強材は、厚みが１ｍｍ以上５０ｍｍ以下であることを特徴とする開示１～６のいずれかに記載の太陽光発電シートの設置構造。
【発明の効果】
【０００７】
本発明によれば、太陽光発電シートの変形による設置面の破損を抑えることができる太陽光発電シートの設置構造の設置構造を提供することができる。
【図面の簡単な説明】
【０００８】
本発明の太陽光発電シートの設置構造の一例を模式的に表した斜視図である。
本発明の太陽光発電シートの設置構造の一例を模式的に表した断面図である。
本発明の太陽光発電シートの設置構造における補強材の配置の一例を模式的に表した上面図である。
本発明の太陽光発電シートの設置構造における補強材の配置の一例を模式的に表した上面図である。
本発明の太陽光発電シートの設置構造における補強材の配置の一例を模式的に表した上面図である。

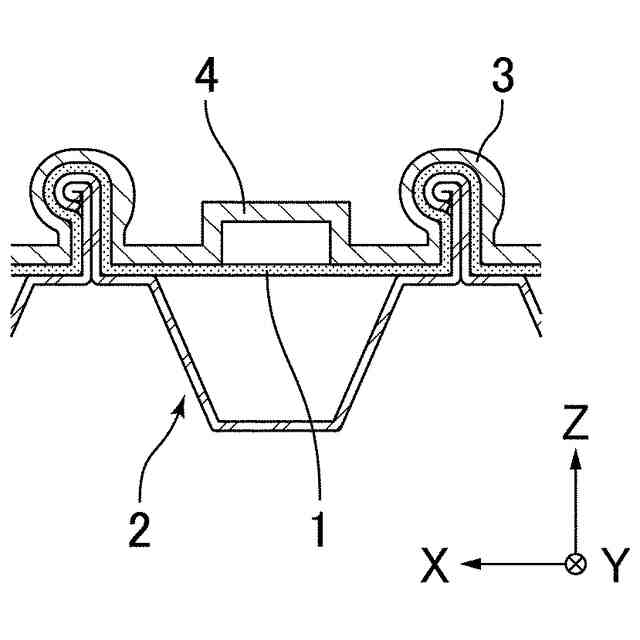

本発明の太陽光発電シートの設置構造における補強材の形状の一例を模式的に表した断面図である。
本発明の太陽光発電シートの設置構造における補強材の形状の一例を模式的に表した断面図である。
本発明の太陽光発電シートの設置構造における補強材の形状の一例を模式的に表した断面図である。
本発明の太陽光発電シートの設置構造における補強材の形状の一例を模式的に表した断面図である。
本発明の太陽光発電シートの設置構造における補強材の形状の一例を模式的に表した断面図である。
本発明の太陽光発電シートの設置構造における補強材の形状の一例を模式的に表した断面図である。
本発明の太陽光発電シートの設置構造の更なる一例を模式的に表した斜視図である。
本発明の太陽光発電シートの設置構造の更なる一例を模式的に表した断面図である。
本発明の太陽光発電シートの設置構造の更なる一例を模式的に表した斜視図である。
本発明の太陽光発電シートの設置構造の更なる一例を模式的に表した断面図である。
【発明を実施するための形態】
【０００９】
以下に具体的な態様を挙げて本発明を更に詳しく説明するが、本発明はこれらの態様のみに限定されない。
【００１０】
（実施態様１）

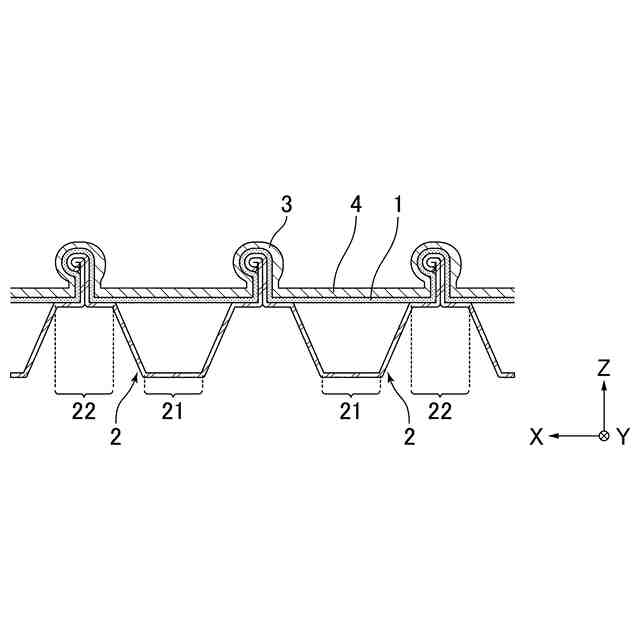

図１に本発明の太陽光発電シートの設置構造の一例を模式的に表した斜視図を、図２に本発明の太陽光発電シートの設置構造の一例を模式的に表した断面図を示す。図１、２では図の右上から左下へ下る勾配を有するハゼ締め型の折板屋根に太陽光発電シートを設置した例を表している。
実施態様１では、１方向に連続する１つ以上の凹部２１と１方向に連続する２つ以上の凸部２２が互いに平行となるように配置された設置面２上に太陽光発電シート１が凸部２２間（凹部２１上）を横断するように配置されている。また、太陽光発電シート１は設置面の凸部２２の上端部（ハゼ部）で固定部材３によって固定されており、太陽光発電シート１上には少なくとも２つの凸部２２間を架橋し、架橋された凸部２２を直接的又は間接的に支持することで、設置面２への負荷を低減する補強材４が固定部材３に接続されている。補強材４は、固定部材３を介して凸部２２を間接的に支持している。
なお、ここで架橋するとは、凸部２２間を橋渡しすることを意味する。また、直接的に支持するとは、補強材４と凸部２２が接触した状態で支持することを意味し、間接的に支持するとは、補強材４と凸部２２の間に他の部材が存在する状態で凸部２２を支持することを意味する。
（【００１１】以降は省略されています）
