公開番号2025180891
公報種別公開特許公報(A)
公開日2025-12-11
出願番号2024088564
出願日2024-05-31
発明の名称音信号出力装置および音信号出力方法
出願人ヤマハ株式会社
代理人弁理士法人旺知国際特許事務所
主分類H02J 1/00 20060101AFI20251204BHJP(電力の発電,変換,配電)
要約【課題】消費電力が外部電源から供給可能な電力を超える場合に対応する。
【解決手段】ACアダプター10からの電力によって二次電池206への充電を制御する充電部206と、音信号Auを増幅するパワーアンプ214の電力源を、ACアダプター10または二次電池206のいずれかに切り替える切替部210aと、を有し、切替部210aは、電力源をACアダプター10源に切り替えている場合に、パワーアンプ214における消費電力の増加に伴って、ACアダプター10からの電力が所定電力を超えたとき、電力源をACアダプター10から二次電池206に切り替える。
【選択図】図1
特許請求の範囲【請求項１】
外部電源からの入力電力による二次電池への充電を制御する充電部と、
音信号を増幅する増幅部の電力源を、前記外部電源または前記二次電池のいずれかに切り替える切替部と、
を有し、
前記切替部は、
前記電力源を前記外部電源に切り替えている場合に、前記増幅部における消費電力の増加に伴って前記入力電力が所定電力を超えたとき、前記電力源を前記外部電源から前記二次電池に切り替える
音信号出力装置。
続きを表示（約 1,600 文字）【請求項２】
前記外部電源が非接続である場合、または、前記外部電源が非正常である場合に、
前記切替部は、
前記電力源を前記二次電池とする
請求項１に記載の音信号出力装置。
【請求項３】
前記外部電源からの入力電圧を監視する電圧監視部と、
前記電圧監視部によって監視された入力電圧に応じて、前記切替部による前記電力源の切り替えを制御する制御部と、
をさらに有し、
前記制御部は、
前記電圧監視部によって監視された電圧が第１電圧未満である場合に、前記入力電力が前記所定電力を超えたと判断し、前記切替部を制御して、前記電力源を前記外部電源から前記二次電池に切り替えさせる、
請求項１に記載の音信号出力装置。
【請求項４】
前記第１電圧は、
前記外部電源における定格出力電圧の下限値未満の電圧であって、前記外部電源に内蔵される保護回路が動作する電圧以上の電圧である
請求項３に記載の音信号出力装置。
【請求項５】
前記音信号のレベルを検出するレベル検出部と、
前記レベル検出部によって検出されたレベルに応じて、前記充電部を制御する制御部と、
をさらに有し、
前記制御部は、
前記レベル検出部によって検出されたレベルが第１レベル未満である場合に、前記充電部を制御して、前記二次電池を充電させる
請求項１に記載の音信号出力装置。
【請求項６】
前記二次電池の残量を検出する残量検出部と、
前記残量検出部によって検出された残量が第１量未満である場合に、前記音信号を減衰させて、前記増幅部に入力させる減衰部と、
をさらに有する
請求項１に記載の音信号出力装置。
【請求項７】
前記残量検出部によって検出された残量に応じて、前記充電部を制御する制御部
をさらに有し、
前記制御部は、
前記残量検出部によって検出された残量が前記第１量未満である場合に、前記充電部を制御して、前記二次電池を充電させる
請求項６に記載の音信号出力装置。
【請求項８】
前記音信号のレベルを検出するレベル検出部と、
前記レベル検出部によって検出されたレベルに応じて、前記切替部による前記電力源の切り替えを制御する制御部と、
をさらに有し、
前記制御部は、
前記レベル検出部によって検出されたレベルが第２レベル以上である場合に、前記入力電力が前記所定電力を超えたと判断する
請求項１に記載の音信号出力装置。
【請求項９】
前記音信号のレベルを検出するレベル検出部と、
前記二次電池の残量を検出する残量検出部と、
前記レベル検出部によって検出されたレベル、および、前記残量検出部によって検出された残量に応じて、前記充電部を制御する制御部と、
をさらに有し、
前記制御部は、
前記レベル検出部によって検出されたレベルが第１レベル未満である場合において、前記残量検出部によって検出された残量が第２量未満であれば、前記充電部を制御して、前記二次電池を充電させ、
前記残量が前記第２量以上であれば、前記充電部を制御して、前記二次電池を非充電とさせる
請求項１に記載の音信号出力装置。
【請求項１０】
前記外部電源からの入力電圧を監視する電圧監視部
をさらに有し、
前記電圧監視部によって監視された入力電圧が、第２電圧以上である場合に、前記二次電池を充電する
請求項１に記載の音信号出力装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、音信号出力装置および音信号出力方法に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
例えば、路上ライブや演説などを、いつでも、どこでも可能になるように、楽器の演奏信号やマイクロフォンによる音声信号などの音信号を増幅して、スピーカーに向けて出力する音信号出力装置が知られている。音信号出力装置では、持ち運びに便利になるように軽量化を図るために、電源としてＡＣアダプターなどのような小型で軽量な外部電源が用いられることが多い。
【０００３】
音信号出力装置では、入力が音信号であるために、瞬間的に大出力が発生することがある。瞬間的な大出力が発生して、音信号出力装置の消費電力が外部電源の能力を超えると、外部電源が出力不可能になる場合がある。一方で、音信号出力装置において平均的に消費される電力は、上記瞬間的な大出力と比較して小さい。
このため、瞬間的な大出力に合わせて外部電源の定格出力を決めるのではなく、音信号出力装置に、瞬間的な大出力にも対応できる構成を持たせる技術が知られている（例えば、特許文献１参照）。この技術は、具体的には、音信号出力装置における消費電力が電源から供給可能な電力の上限値を超えることが検知されたときに、キャパシタに予め蓄積した電力を負荷に供給する、というものである。
【先行技術文献】
【特許文献】
【０００４】
特開２０１６－１７８８４３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、上記特許文献１に記載された技術では、キャパシタで蓄積可能な電力が限られているので、音信号出力装置における消費電力が外部電源から供給可能な電力の上限値を超える頻度が高い場合には対応できない、という課題がある。
【課題を解決するための手段】
【０００６】
本開示の一態様に係る音信号出力装置は、外部電源からの入力電力による二次電池への充電を制御する充電部と、音信号を増幅する増幅部の電力源を、前記外部電源または前記二次電池のいずれかに切り替える切替部と、を有し、前記切替部は、前記電力源を前記外部電源に切り替えている場合に、前記増幅部における消費電力の増加に伴って前記入力電力が所定電力を超えたとき、前記電力源を前記外部電源から前記二次電池に切り替える。
【０００７】
本開示の別態様に係る音信号出力方法は、外部電源からの入力電力による二次電池への充電を制御し、音信号を増幅する増幅部の電力源を、前記外部電源または前記二次電池のいずれかに切り替えるに際し、前記電力源を前記外部電源に切り替えている場合に、前記増幅部における消費電力の増加に伴って前記入力電力が所定電力を超えたとき、前記電力源を前記外部電源から前記二次電池に切り替える。
【図面の簡単な説明】
【０００８】
第１実施形態に係る音信号出力装置を含むシステムの構成を示す図である。

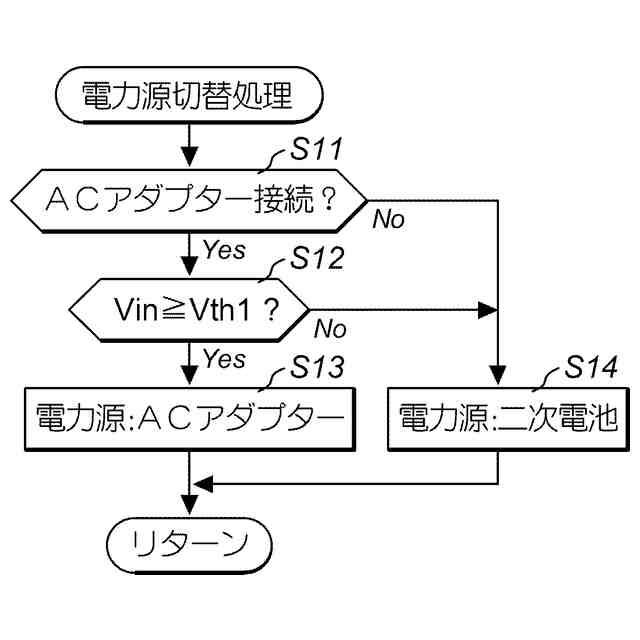

音信号出力装置の動作を示すフローチャートである。
音信号出力装置の動作を示すフローチャートである。
音信号出力装置の動作を示すフローチャートである。
通常動作モードにおける給電の切替を示す図である。
出力制限モードにおける充電の切替を示す図である。
二次電池の残量を示す図である。
第２実施形態に係る音信号出力装置を含むシステムの構成を示す図である。
第３実施形態に係る音信号出力装置を含むシステムの構成を示す図である。
変形例に係る音信号出力装置を含むシステムの構成を示す図である。
変形例に係る音信号出力装置において二次電池の残量表示を示す図である。
【発明を実施するための形態】
【０００９】
以下、本開示の実施形態に係る音信号出力装置について図面を参照して説明する。以下に述べる実施の形態は、好適な具体例であるから、技術的に好ましい種々の限定が付されているが、本発明の範囲は、以下の説明において特に本発明を限定する旨の記載がない限り、これらの形態に限られるものではない。
【００１０】
図１は、第１実施形態に係る音信号出力装置２０ａを含むシステム１の構成を示すブロック図である。音信号出力装置２０ａは、音信号Ａinを増幅し、スピーカー３０から放音させる装置である。
（【００１１】以降は省略されています）
