公開番号2025179823
公報種別公開特許公報(A)
公開日2025-12-10
出願番号2025086437
出願日2025-05-23
発明の名称純水の水質分析方法及び純水製造システムの運転方法
出願人オルガノ株式会社
代理人個人,個人
主分類G01N 30/00 20060101AFI20251203BHJP(測定;試験)
要約【課題】純水に含まれる微量な分析目的成分をガスクロマトグラフ質量分析計で測定することを含む、純水の水質分析方法を提供する。
【解決手段】分析目的成分を濃縮する攪拌子61を純水の試料中で動かし、試料に含まれる分析目的成分を攪拌子61に吸着させて濃縮し、濃縮された分析目的成分を気化し、気化された分析目的成分をガスクロマトグラフ質量分析計21で分析し、分析目的成分の成分を同定する。
【選択図】図2
特許請求の範囲【請求項１】
分析目的成分を濃縮する攪拌子を純水の試料中で動かし、前記試料に含まれる分析目的成分を前記攪拌子に吸着させて濃縮することと、
濃縮された前記分析目的成分を気化することと、
気化された前記分析目的成分をガスクロマトグラフ質量分析計で分析し、前記分析目的成分の成分を同定することと、を有する純水の水質分析方法。
続きを表示（約 790 文字）【請求項２】
前記試料の全有機体炭素濃度を測定することを有する、請求項１に記載の水質分析方法。
【請求項３】
前記試料の前記全有機体炭素濃度が５０μｇ／Ｌ以下である、請求項２に記載の水質分析方法。
【請求項４】
気化された前記分析目的成分を前記ガスクロマトグラフ質量分析計で分析し、前記分析目的成分の前記成分の濃度を検出することを有する、請求項１に記載の水質分析方法。
【請求項５】
前記試料は、純水製造システムを構成する複数の水処理装置のうち、分析目的成分を含む接液部を有する少なくとも一つの特定水処理装置の出口水から採取される、請求項４に記載の水質分析方法。
【請求項６】
前記少なくとも一つの特定水処理装置はイオン交換体とろ過膜と脱気膜の少なくとも一つを含む、請求項５に記載の水質分析方法。
【請求項７】
前記成分の濃度が基準値を超えたときに、前記試料が採取された前記出口水を排出する前記特定水処理装置が劣化していると判断する、請求項５に記載の水質分析方法。
【請求項８】
前記成分の濃度の基準値は前記成分毎に設定され、いずれかの前記出口水から採取された前記試料における複数の成分の濃度が当該成分の前記基準値を超えたときに、当該出口水を排出する前記特定水処理装置が劣化していると判断する、請求項５に記載の水質分析方法。
【請求項９】
請求項７または８に記載の水質分析方法を含む純水製造システムの運転方法であって、
前記少なくとも一つの特定水処理装置は並列に設置された複数の系列を有し、
前記水質分析方法によって前記複数の系列の一つが劣化していると判断されたときに、他の前記系列に切り替えることを有する、純水製造システムの運転方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、純水の水質分析方法と純水製造システムの運転方法に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
純水中の有機物が半導体ウエハの残留物形成の一因となる可能性が指摘されている。このため、純水中の有機物低減を目的として、純水に含まれる微量の有機物汚染源の特定が必要となる。現在、純水中に含まれる有機物をガスクロマトグラフ法によって分析する方法が検討されている。しかし、純水中の有機物の濃度は低いため、ガスクロマトグラフ法で有機物を分析することが難しい場合がある。特許文献１には、超純水中のガスの濃度は数μｇ／Ｌ（ｐｐｂ）レベルと極低いレベルに達することがあり、この濃度を既存のガスクロマトグラフで直接測定することは感度的に不可能であることが記載されている。これは純水中の有機物に関しても同様であり、ＩＲＤＳ（International Roadmap for Devices and Systems）には、現在純水中の有機汚染については全有機体炭素(以下ＴＯＣとする)の濃度が測定されており、ＴＯＣを構成する有機物の種類は考慮されていないと記載されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－５８２１３公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
純水中のＴＯＣ濃度は数μｇ／Ｌ（ｐｐｂ）レベルと極低いレベルに達することがある。この濃度の有機物を既存のガスクロマトグラフ質量分析計で直接測定することは感度面から困難であるため、純水中に含まれる微量の有機物種の特定及び汚染源の推定が難しい。同様の課題は有機物以外の微量の不純物にも存在する。
【０００５】
本発明は、純水に含まれる微量な分析目的成分をガスクロマトグラフ質量分析計で測定することを含む、純水の水質分析方法を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明の純水の水質分析方法は、分析目的成分を濃縮する攪拌子を純水の試料中で動かし、試料に含まれる分析目的成分を前記攪拌子に吸着させて濃縮することと、濃縮された分析目的成分を気化することと、気化された分析目的成分をガスクロマトグラフ質量分析計で分析し、分析目的成分の成分を同定することと、を有する。
【発明の効果】
【０００７】
本発明によれば、純水に含まれる微量な分析目的成分をガスクロマトグラフ質量分析計で測定することを含む、純水の水質分析方法を提供することができる。
【図面の簡単な説明】
【０００８】

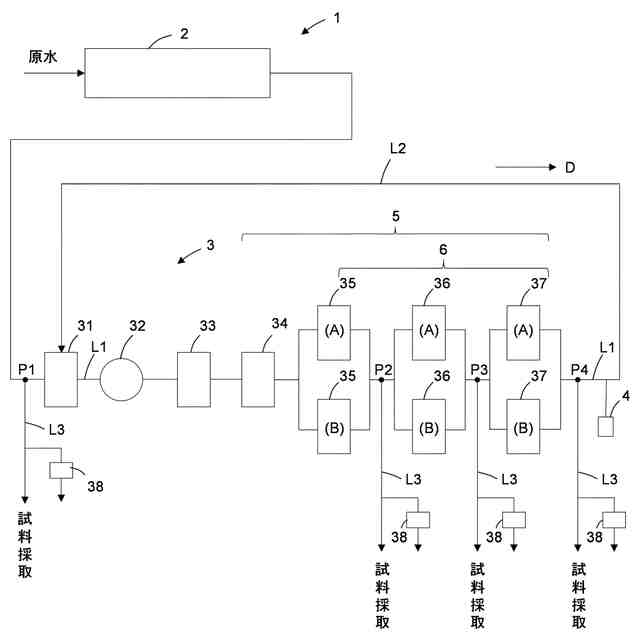

本実施形態が適用される超純水製造システムの概略構成図である。

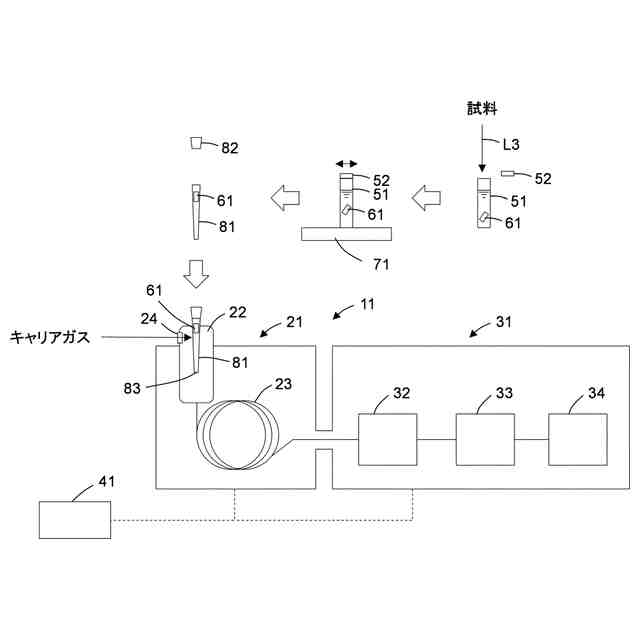

純水の水質分析に用いる装置と手順を示す概念図である。

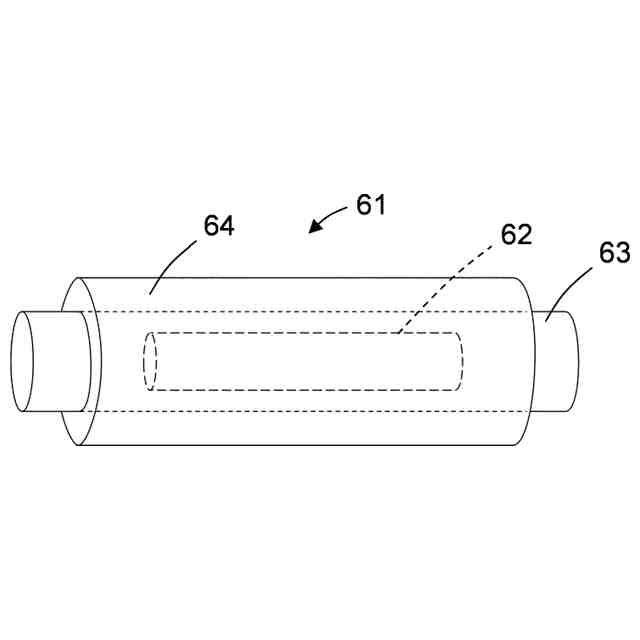

攪拌子の概略斜視図である。

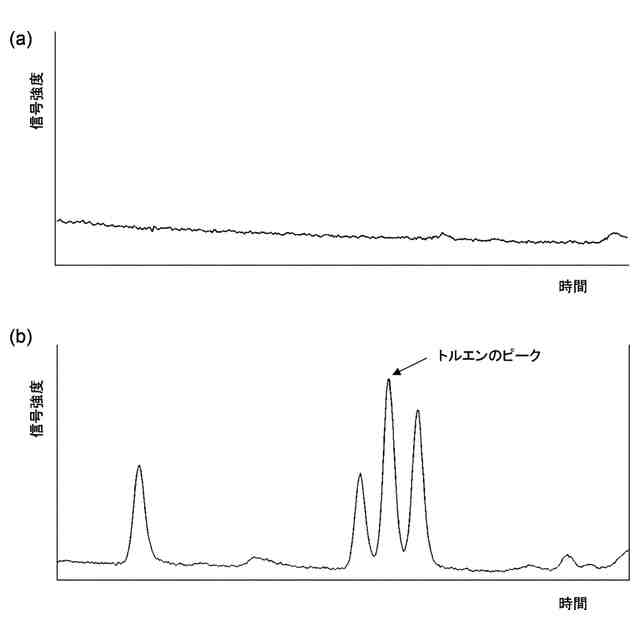

実施例１におけるクロマトグラムである。

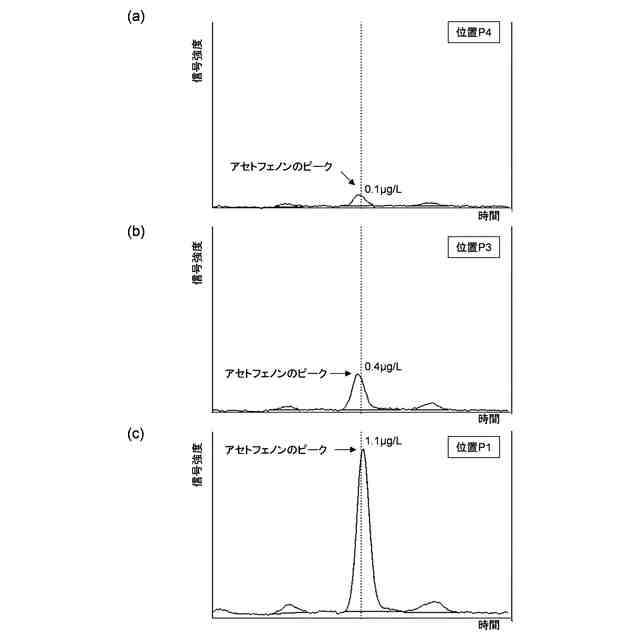

実施例２におけるクロマトグラムである。

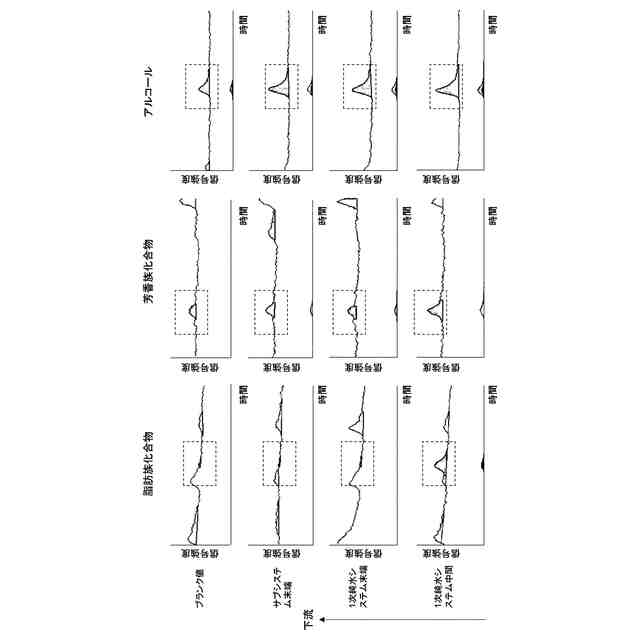

実施例３におけるクロマトグラムである。

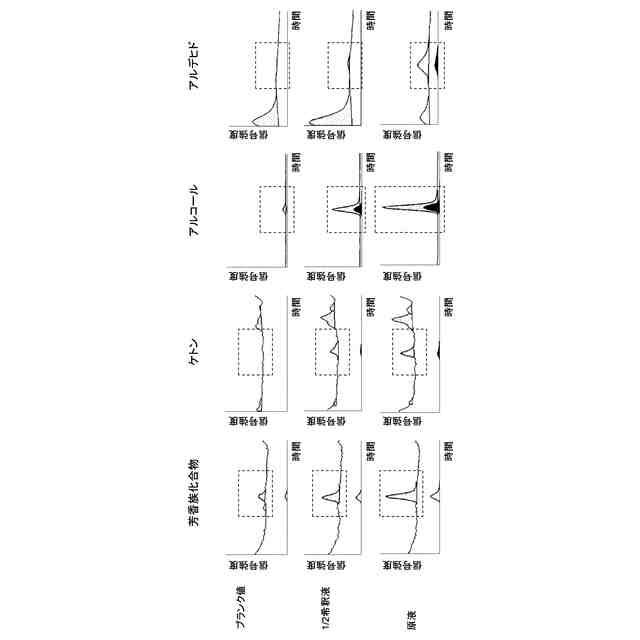

実施例４におけるクロマトグラムである。
【発明を実施するための形態】
【０００９】
図面を参照して本発明の実施形態について説明する。本実施形態では超純水の水質分析方法と超純水製造システムの運転方法について説明するが、本発明は広く純水の水質分析方法と純水製造システムの運転方法に適用することができる。純水は電気抵抗率が０．１ＭΩ・ｃｍ以上の水を意味し、純水のうち電気抵抗率が１．５ＭΩ・ｃｍ以上（最大値は理論純水の１８．２４ＭΩ・ｃｍ）の水を超純水という。以下の説明で純水と超純水を区別する必要がない場合、単に純水という場合がある。本実施形態では純水に含まれる有機物を分析目的成分とするが、本発明において分析目的成分は攪拌子で濃縮できるものであれば限定されず、例えば有機物以外の不純物も分析目的成分に含まれる。
【００１０】
図１は本実施形態が適用される超純水製造システム１の概略構成を示している。超純水製造システム１は原水から純水を製造する１次純水システム２と、１次純水システム２で製造された純水からさらに不純物を除去しユースポイント４で要求される水質の超純水を製造する２次純水システム（以下、サブシステム３という）と、を有している。１次純水システム２は原水タンク、熱交換器、除濁膜装置、活性炭塔、脱炭酸膜装置、逆浸透膜装置、紫外線照射装置、脱気膜装置など（図示せず）を備えている。
（【００１１】以降は省略されています）
